   Замена электрического предохранителя

158

  БЛОК ПРЕДОХРАНИТЕЛЕЙ В

САЛОНЕ

 Предохранитель №



F

 Номинальный ток



A

 Защищаемая цепь

 1

 -

 Не используется

 2

 20

 Обогрев сидений

 3

 -

 Не используется

 4

 15

 Реле складных зеркал заднего вида

 5

 15

 Реле розетки для подключения холодильной камеры

   Замена электрического предохранителя

159

ЭК

СТРЕННАЯ ПОМОЩЬ

7

  БЛОК ПРЕДОХРАНИТЕЛЕЙ В

МОТОРНОМ ОТСЕКЕ

 Поднимите капот, снимите с фиксаторов

и извлеките соответствующий блок с

предохранителями.

 Предохранитель №



F

 Номинальный ток



A

 Защищаемая цепь

 1

 20

 ЭБУ двигателя

 2

 15

 Звуковой сигнал

 3

 10

 Насос омывателей ветрового и заднего стекол

 4

 20

 Насос омывателя фар

 5

 15

 Системы управления двигателем

 6

 10

 Датчик угла поворота рулевого колеса, система ESC

 7

 10

 Контактор сигнала торможения, контактор педали сцепления

 8

 25

 Стартер

 9

 10

 Привод регулятора фар, ЭБУ парктроника

 10

 30

 Системы управления двигателем

 11

 40

 Не используется

 12

 30

 Стеклоочиститель

 13

 40

 Интеллектуальный коммутационный блок

 14

 30

 Насос

 15

 10

 Правая фара дальнего света

 16

 10

 Левая фара дальнего света

 17

 15

 Правая фара ближнего света

 18

 15

 Левая фара ближнего света

   Замена щетки стеклоочистителя

160

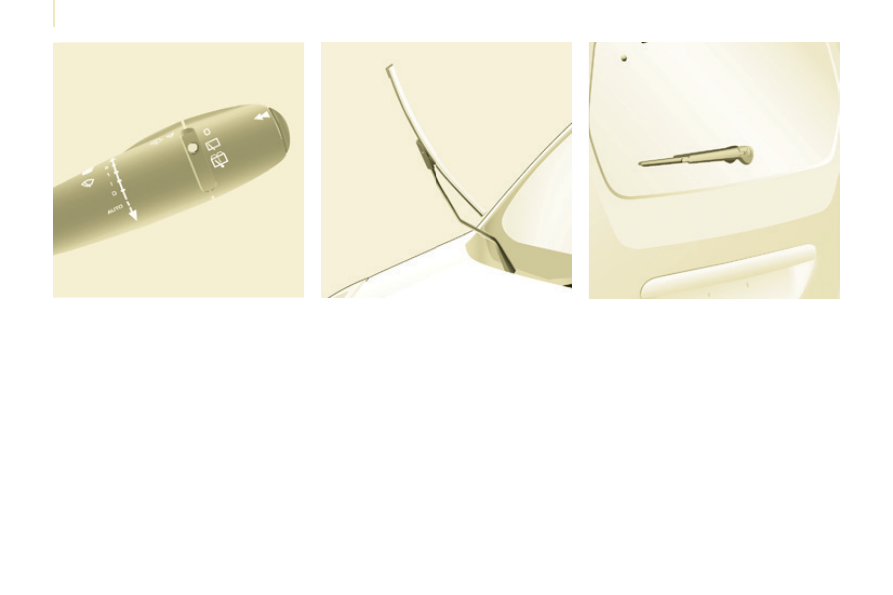

  Установка щеток в положение для

замены

   -   До истечения первой минуты после

выключения зажигания нажмите

на выключатель стеклоочистителя

книзу: его щетки остановятся вдоль

стоек проема ветрового стекла (это

предусмотрено специально для их

замены).

  Замена щетки на ветровом стекле

   -   Поднимите рычаг.

  -   Отсоедините и снимите щетку.

  -   Установите новую щетку.

  -   Опустите рычаг.

 Чтобы уложить щетки в исходное

положение, включите зажигание, а затем -

выключатель стеклоочистителя.

  Замена щетки на заднем стекле

   -   Поднимите рычаг, отсоедините и

снимите щетку.

  -   Установите новую щетку и опустите

рычаг.

 ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

   Буксировка Вашего автомобиля

161

ЭК

СТРЕННАЯ ПОМОЩЬ

7

  Буксировка с опорой на все колеса

 Для буксировки автомобиля с опорой на

все колеса следует использовать буксирную

штангу для жесткой сцепки.

 БУКСИРОВКА ВАШЕГО АВТОМОБИЛЯ

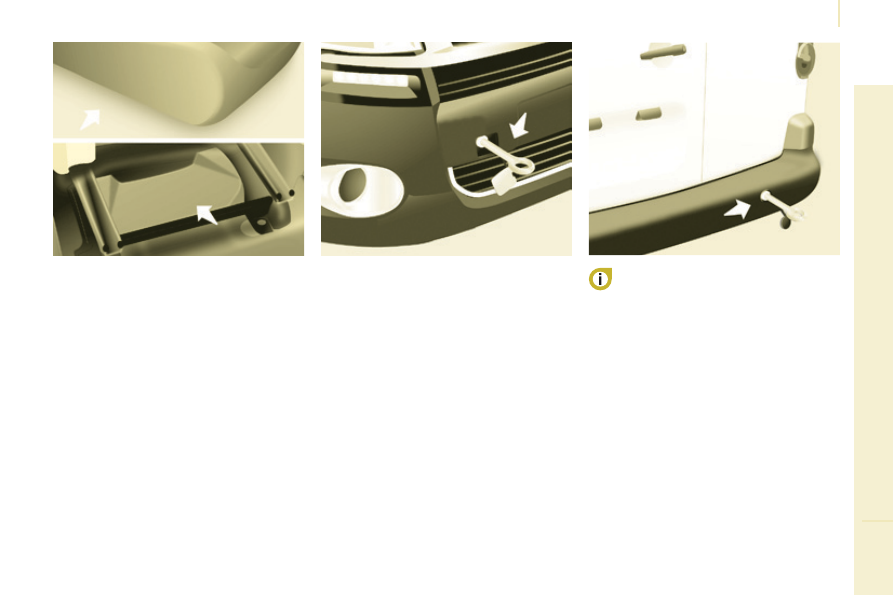

 Буксирная петля находится в комплекте

инструментов, расположенном под

передним левым сиденьем.

  Буксировка за переднюю часть

автомобиля

   -   откройте крышку гнезда, нажав на ее нижнюю

часть,

  -   вверните съемную буксирную петлю до упора.

  Буксировка за заднюю часть автомобиля

   -   откройте крышку гнезда, поддев ее за

верхнюю часть при помощи монеты или

плоского конца буксирной петли,

  -   вверните съемную буксирную петлю до

упора.

   При буксировке автомобиля с

выключенным двигателем усилители

его тормозной системы и рулевого

привода не работают.

  Буксировка с двумя вывешенными

колесами

 Вывешивать автомобиль желательно при

помощи подъемного средства, на которое

поднятые колеса могут опираться.

  Автомобили с механической

коробкой передач (дизельные)

 На автомобилях с механической коробкой

передач необходимо перевести рычаг

переключения передач в нейтральное

положение. Несоблюдение этого

требования может вывести из строя

элементы трансмиссии и тормозной

системы и нарушить притормаживание

автомобиля в момент пуска двигателя.
