   Замена лампы

154

 ЗАДНИЕ СВЕТОВЫЕ ПРИБОРЫ

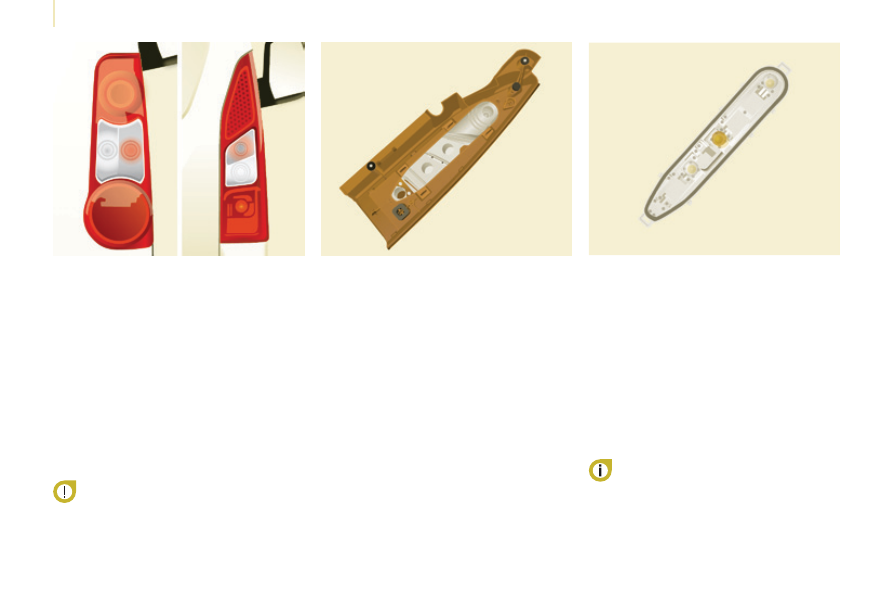

    -   Определите, какая лампа сгорела, а

затем распахните задние двери на 180°.



См. раздел 2, гл. "Ключи, двери, окна,

крышки".

  -   Отверните две гайки крепления.

  -   Снимите с внешней стороны блок с

прозрачным рассеивателем.

  -   Удерживая фонарь, отсоедините от него

колодку электрического разъема.

  При обратной установке следите за

правильным возвращением на место

фиксаторов и за тем, чтобы провода

электропроводки не оказались зажатыми.

 После замены лампы заднего указателя

поворота необходимо выждать не менее

двух минут завершения инициализации.

  -   Разведите в стороны 4 фиксатора и

выньте держатель с лампой.

  -   Извлеките сгоревшую лампу из патрона,

слегка нажав на нее и повернув ее

против часовой стрелки.

  -   Замените лампу.

   При извлечении фонаря:

   -   на крышке багажного отсека - потяните

фонарь внутрь автомобиля,

  -   на распашных дверях - потяните его к

себе.

  Дополнительную информацию о лампах

см. в разделе "Типы ламп в световых

приборах".



1.    Стоп-сигнал / стояночные огни



Тип B , P21/5W - 21/5W



2.    Указатели поворотов



Тип B , PY21W - 21W (желтая колба)



3.    Фонарь заднего хода



Тип B , P21W - 21W



4.    Противотуманные фонари



Тип B , P21W - 21W

  Мойка под высоким напором

 При отмывании въевшейся грязи

струей воды под высоким напором, не

задерживайте ее надолго на оптических

блоках, фонарях и их периферии, чтобы не

повредить защитное лаковое покрытие и

уплотнительные прокладки.

   Замена лампы

155

ЭК

СТРЕННАЯ ПОМОЩЬ

7

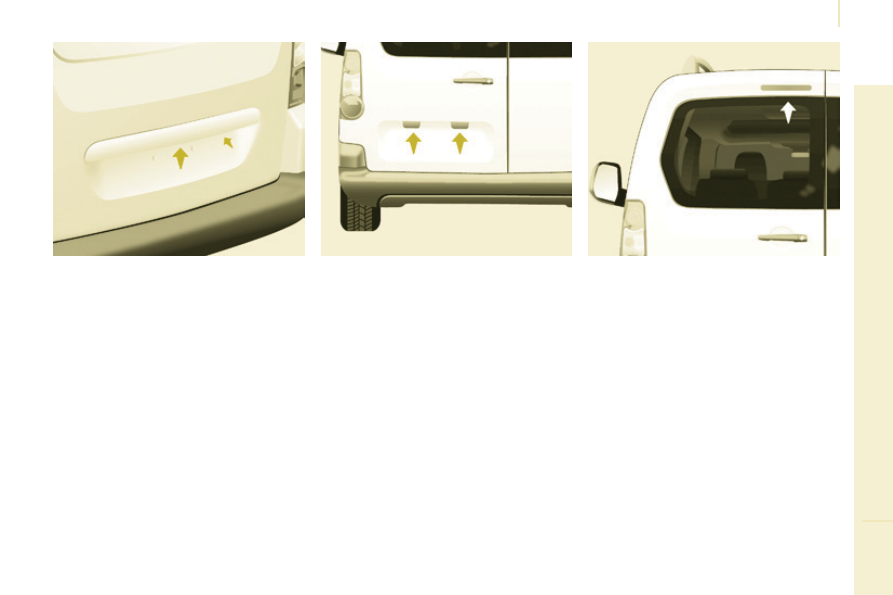

 ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

    -   Отверните обе гайки.

  -   Протолкните стержни.

  -   Если понадобится, отсоедините разъем

чтобы снять фонарь.

  -   Замените сгоревшую лампу.

  На крышке багажного отсека

   -   Пользуясь отверткой, отожмите

прозрачный рассеиватель.

  -   Замените лампу.

  -   Установите на место рассеиватель и

нажмите на него.

 ТРЕТИЙ СТОП-СИГНАЛ



Tип A , W16W - 16W

  На распашных дверях

   -   Снимите с фиксаторов внутреннюю

обивку.

  -   Отсоедините электрический разъем,

отжав фиксатор.

  -   Поверните держатель лампы на

четверть оборота против часовой

стрелки.

  -   Замените лампу.

  -   Вставьте на место держатель лампы и

подсоедините электрический разъем.

  -   Установите на место обивку.



Тип A , W5W - 5W

   Замена электрического предохранителя

156

 ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

 Блоки предохранителей расположены:

   -   под панелью приборов с левой стороны

(под крышкой),

  -   в моторном отсеке (возле

аккумуляторной батареи).

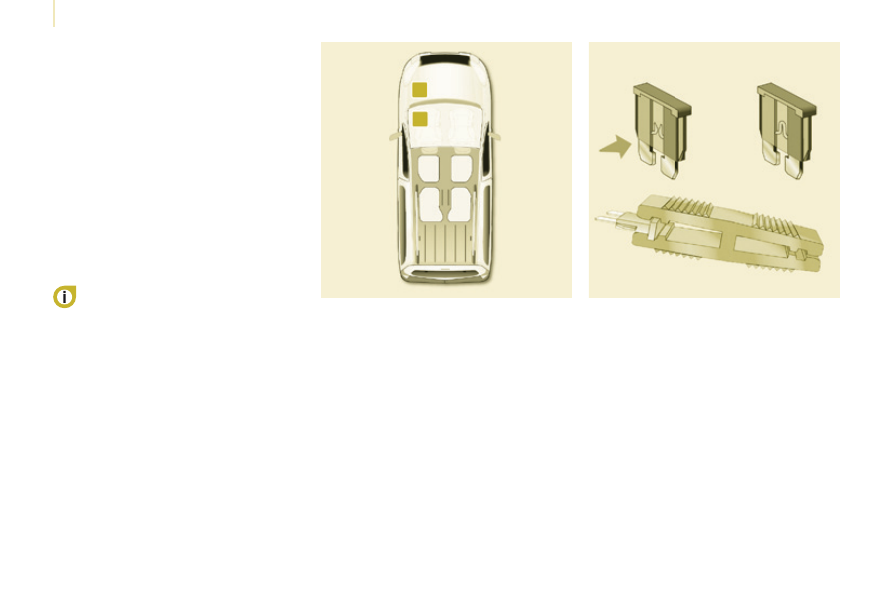

 В таблице приведены только те

предохранители, которые водитель

может заменить самостоятельно,

пользуясь для этого пинцетом, который

расположен за перчаточным ящиком

с правой стороны панели приборов.

Остальные предохранители следует

заменять в сервисной сети CITROËN или в

специализированном техцентре.

  Извлечение и замена

предохранителя



Вышедший из строя предохранитель

следует заменять предохранителем

такого же номинала.

 Механики сервисной сети

могут получить информацию о

предохранителях и реле в разделе

"Méthodes" ("Методы ремонта") в сети.

 Компания CITROËN не несет никакой

ответственности за неисправности Вашего

автомобиля, вызванные установкой

дополнительного электрооборудования, не

изготовленного или не рекомендованного

к использованию компанией CITROËN,

либо установленного с нарушением ее

инструкций. В особенности это относится к

электрооборудованию, потребляющему в

сумме ток более 10 мА.



 Перед заменой предохранителя

необходимо выяснить и устранить причину

неисправности.

   ●   Пользуйтесь пинцетом.

   Замена электрического предохранителя

157

ЭК

СТРЕННАЯ ПОМОЩЬ

7

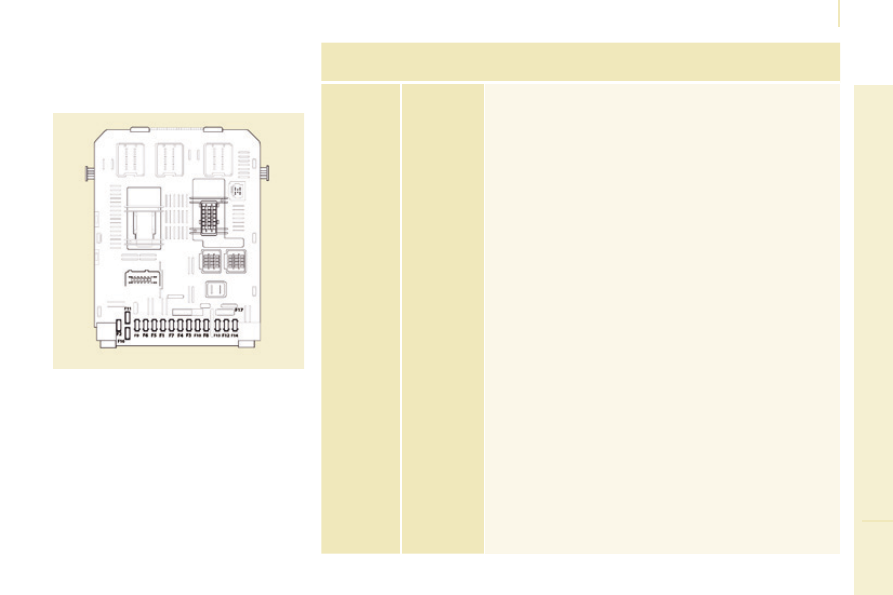

  БЛОК ПРЕДОХРАНИТЕЛЕЙ В

ПАНЕЛИ ПРИБОРОВ

 Откройте крышку, закрывающую блок

предохранителей.

 Предохранитель №



F

 Номинальный ток



A

 Защищаемая цепь

 1

 15

 Очиститель заднего стекла

 2

 -

 Не используется

 3

 5

 Подушка безопасности

 4

 10

 Кондиционер, диагностический разъем, зеркало заднего

вида, регулятор фар

 5

 30

 Стеклоподъемники

 6

 30

 Замки

 7

 5

 Задний плафон, передний плафон индивидуального

освещения, люк в крыше

 8

 20

 Автомагнитола, дисплей, блок контроля давления воздуха в

шинах, охранная сигнализация и сирена

 9

 30

 Розетки 12 В передняя и задняя

 10

 15

 Колонка

 11

 15

 Цепь слабого тока замка зажигания

 12

 15

 Датчик дождя и освещенности, подушка безопасности

 13

 5

 Панель приборов

 14

 15

 Парктроник, панель управления кондиционером, система

громкой связи

 15

 30

 Замки

 16

 -

 Не используется

 17

 40

 Обогрев заднего стекла и зеркал
