RAM ProMaster (2019 year). Manual - part 4

Control Setting Suggestions For Various Weather
Conditions

WINDOWS

Power Windows

The control on the left front door panel has up-down
switches that give you fingertip control of all power
windows. There is a single opening and closing switch on
the front passenger door for passenger window control.

NOTE:

The Key Off Power Delay feature will allow the

power windows to operate for up to three minutes after the
ignition is turned OFF. This feature is cancelled when
either front door is opened.

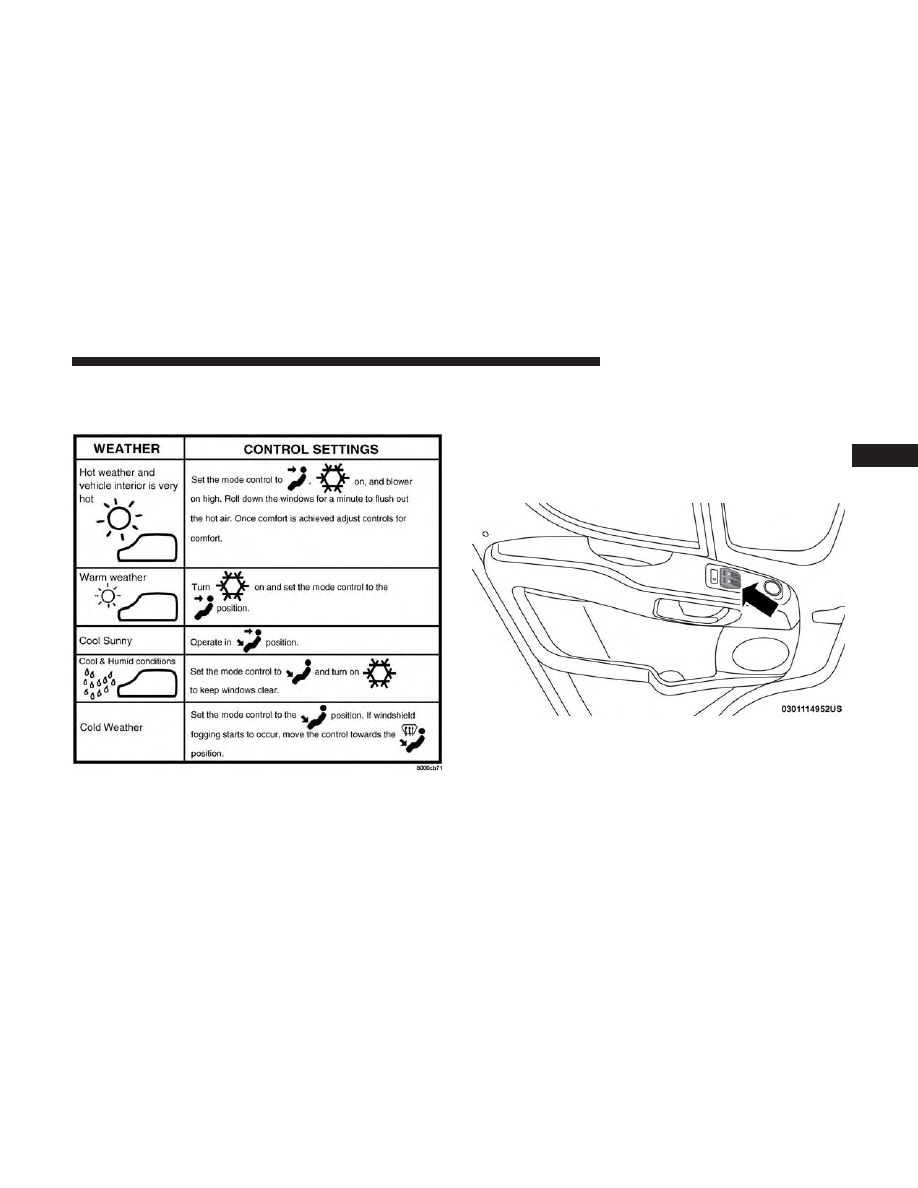

Control Settings Suggestions For Various Weather

Conditions Chart

Power Window Switches

3

GETTING TO KNOW YOUR VEHICLE

53

WARNING!

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing children to
be in a vehicle unattended is dangerous for a number
of reasons. A child or others could be seriously or
fatally injured. Children should be warned not to
touch the parking brake, brake pedal or the gear
selector.

• Do not leave the key fob in or near the vehicle or in

a location accessible to children. A child could oper-
ate power windows, other controls, or move the
vehicle.

Auto-Down Feature — If Equipped

The window switches may be equipped with an Auto-
Down feature. Push the window switch for half a second,
release, and the window will go down automatically.

To stop the window from going all the way down during
the auto-down operation, pull up or push down on the
switch briefly.

To open the window part way, lift the window switch to
the detent for less than half a second and release it to stop
the window.

NOTE:

The power window switches remain active for up

to three minutes after the ignition switch has been turned
OFF. Opening either of the vehicle’s front doors will cancel
this feature.

Window Bar Grates — If Equipped

This vehicle may be equipped with metal grates over the
side door windows. This feature is a part of the vehicle’s
safety system, and is designed to protect you and your
passengers in the event of an accident.

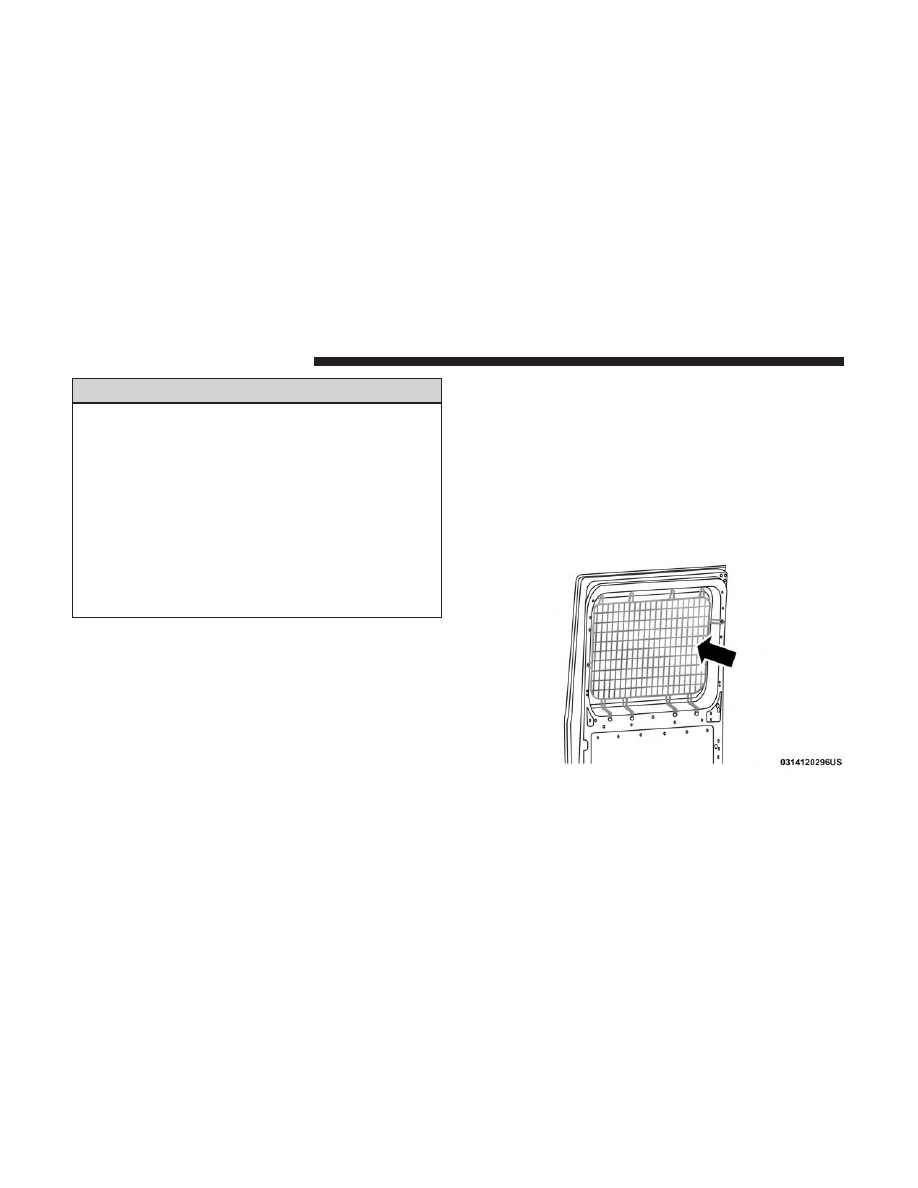

Window Bar Grates

54

GETTING TO KNOW YOUR VEHICLE

WARNING!

The metal grates over the sliding door windows are
designed to protect you in the event of an accident.
Modification or removal of the grates could lead to
serious injury or death.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or
partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, open the front and rear windows together
to minimize the buffeting. If the buffeting occurs with the
sunroof open, adjust the sunroof opening to minimize the
buffeting or open any window.

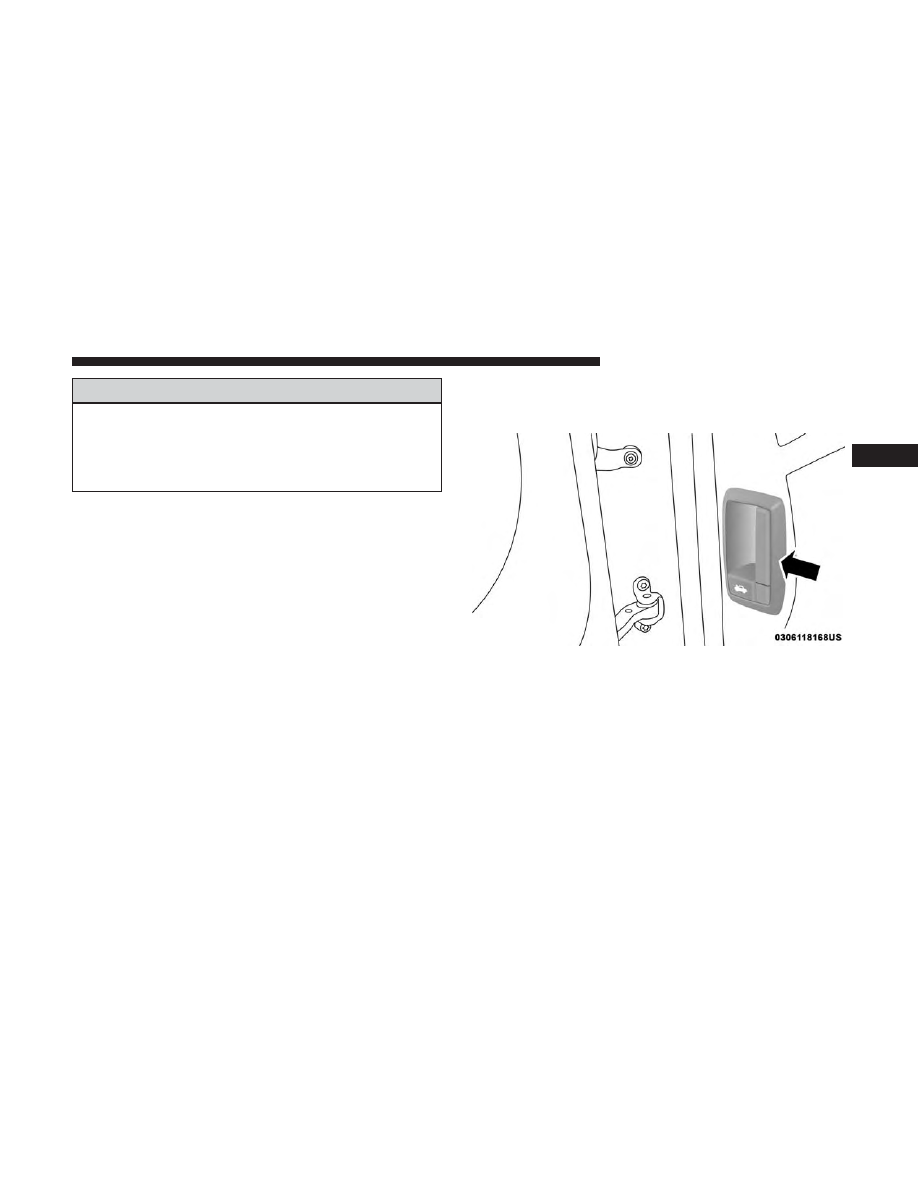

HOOD

Opening

To open the hood, two latches must be released.

1. Open the driver’s door to gain access to the hood release

lever. Pull the hood release lever located on the side of
the instrument panel.

Hood Release

3

GETTING TO KNOW YOUR VEHICLE

55

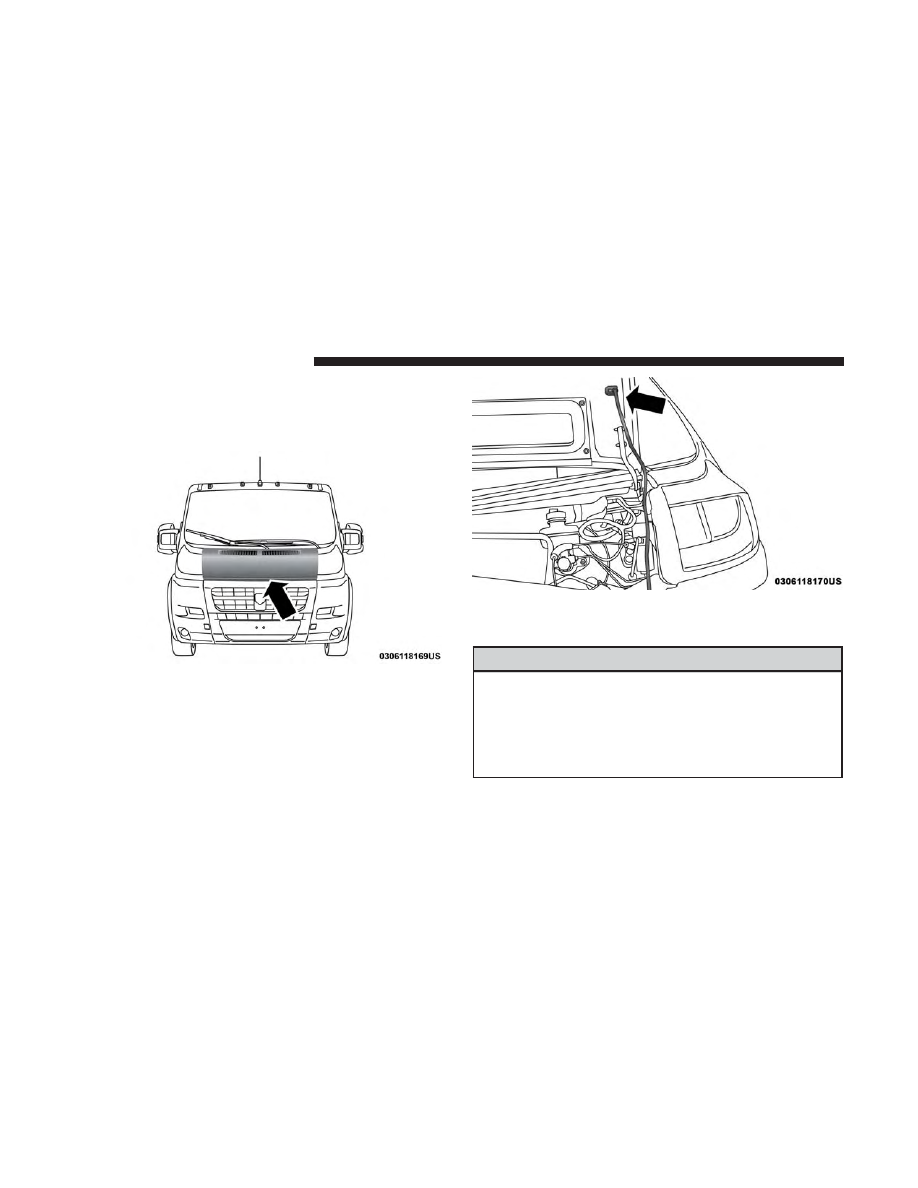

2. Move to the outside of the vehicle, reach into the

opening beneath the center of the hood and push the
safety latch lever to the right to release it, before raising
the hood.

3. Raise the hood and place the hood prop rod in hood slot

to secure the hood in the open position.

Closing

WARNING!

Be sure the hood is fully latched before driving your
vehicle. If the hood is not fully latched, it could open
when the vehicle is in motion and block your vision.
Failure to follow this warning could result in serious
injury or death.

Hood Safety Latch Lever Location

Hood Prop Rod Slot

56

GETTING TO KNOW YOUR VEHICLE

CAUTION!

To prevent possible damage:
• Before closing hood, make sure the hood prop rod is

fully seated into its storage retaining clips.

• Do not slam the hood to close it. Use a firm down-

ward push at the center front edge of the hood to
ensure that both latches engage. Never drive your
vehicle unless the hood is fully closed, with both
latches engaged.

CARGO AREA FEATURES

The cargo area may be equipped with different options
such as optional side panels, rear seats and an optional
floor.

INTERNAL EQUIPMENT

Storage

Glove Compartments

The glove compartment is located on the passenger side of
the instrument panel and features both an upper and lower
storage area.

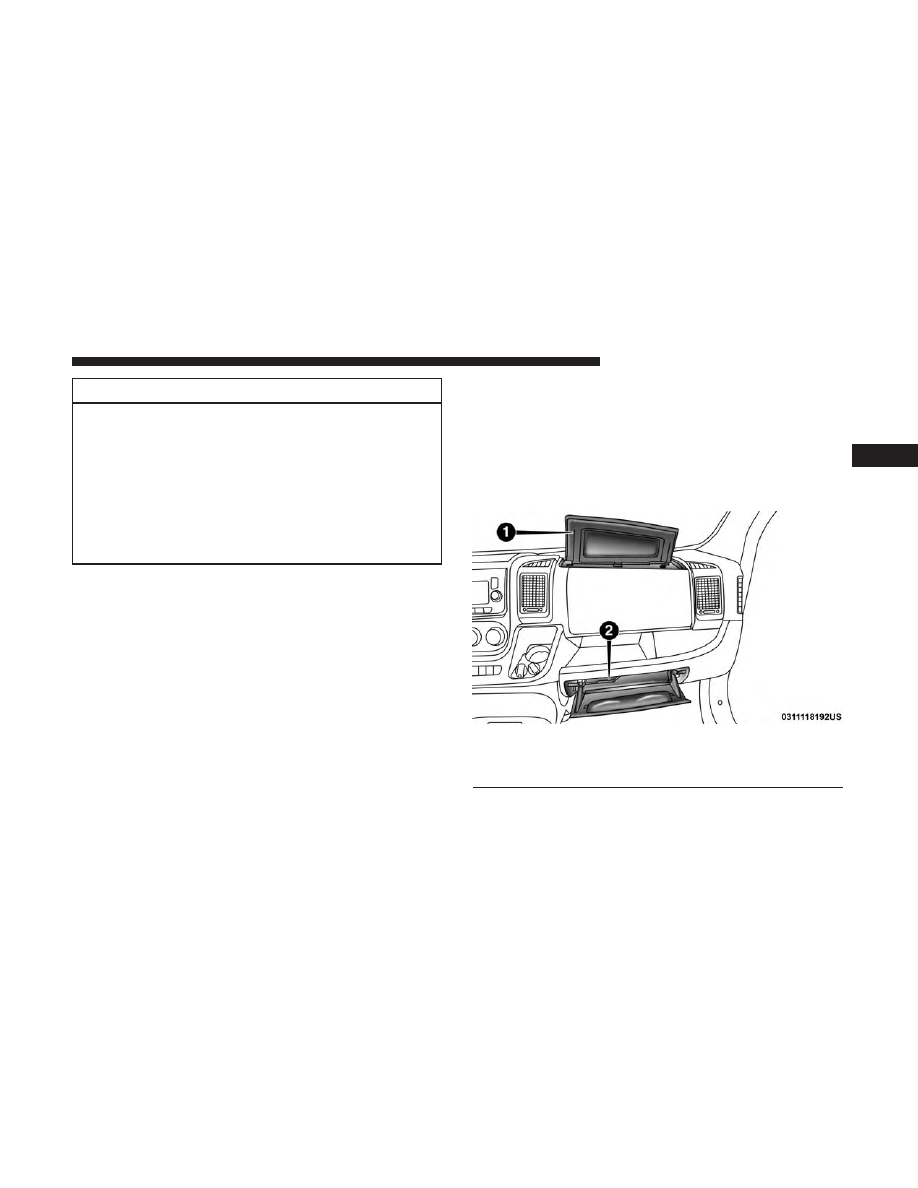

Glove Compartments

1 — Upper Glove Compartment
2 — Lower Glove Compartment

3

GETTING TO KNOW YOUR VEHICLE

57

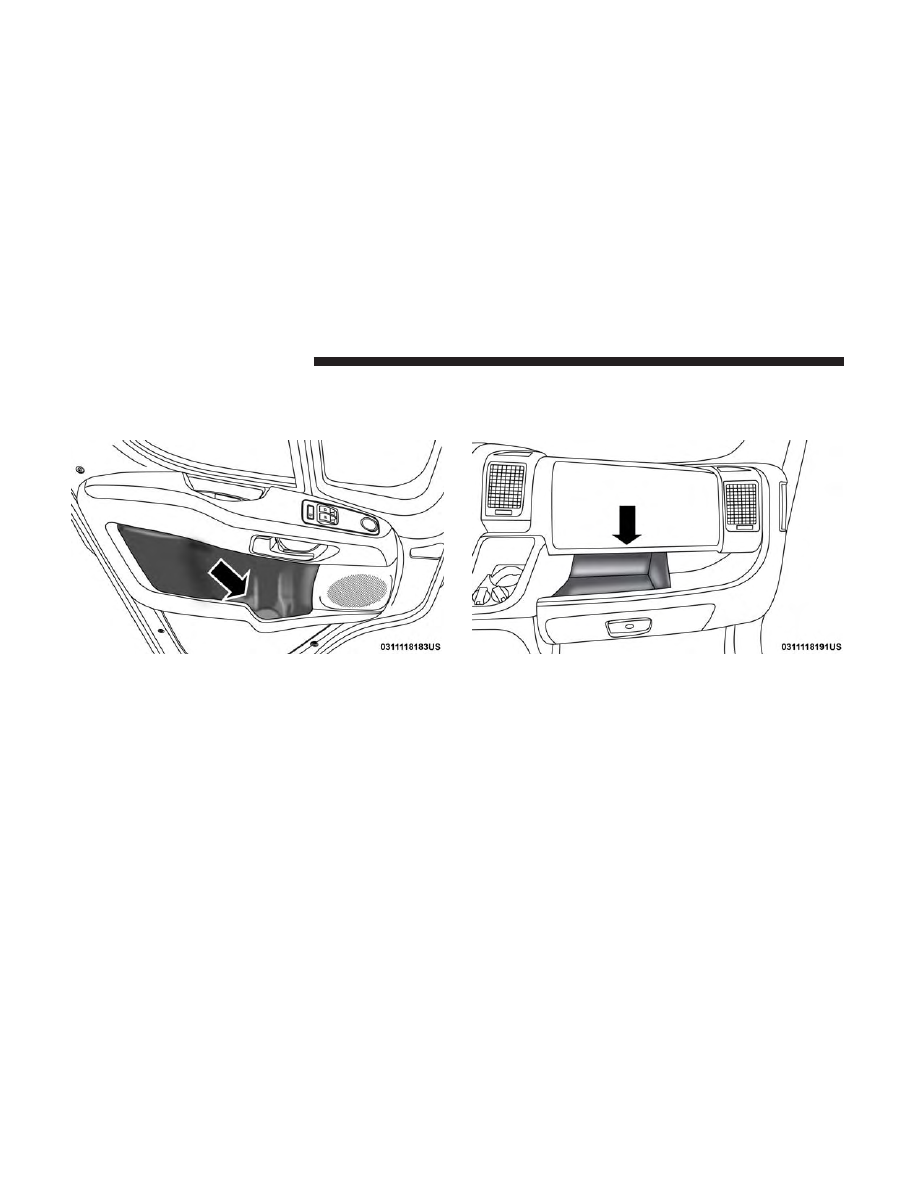

Front Door Storage — If Equipped

Storage areas and bottle holders are located in both the
front door trim panels.

Dash Storage

The dash storage is located on the right side of the
instrument panel.

Front Door Storage

Dash Storage

58

GETTING TO KNOW YOUR VEHICLE

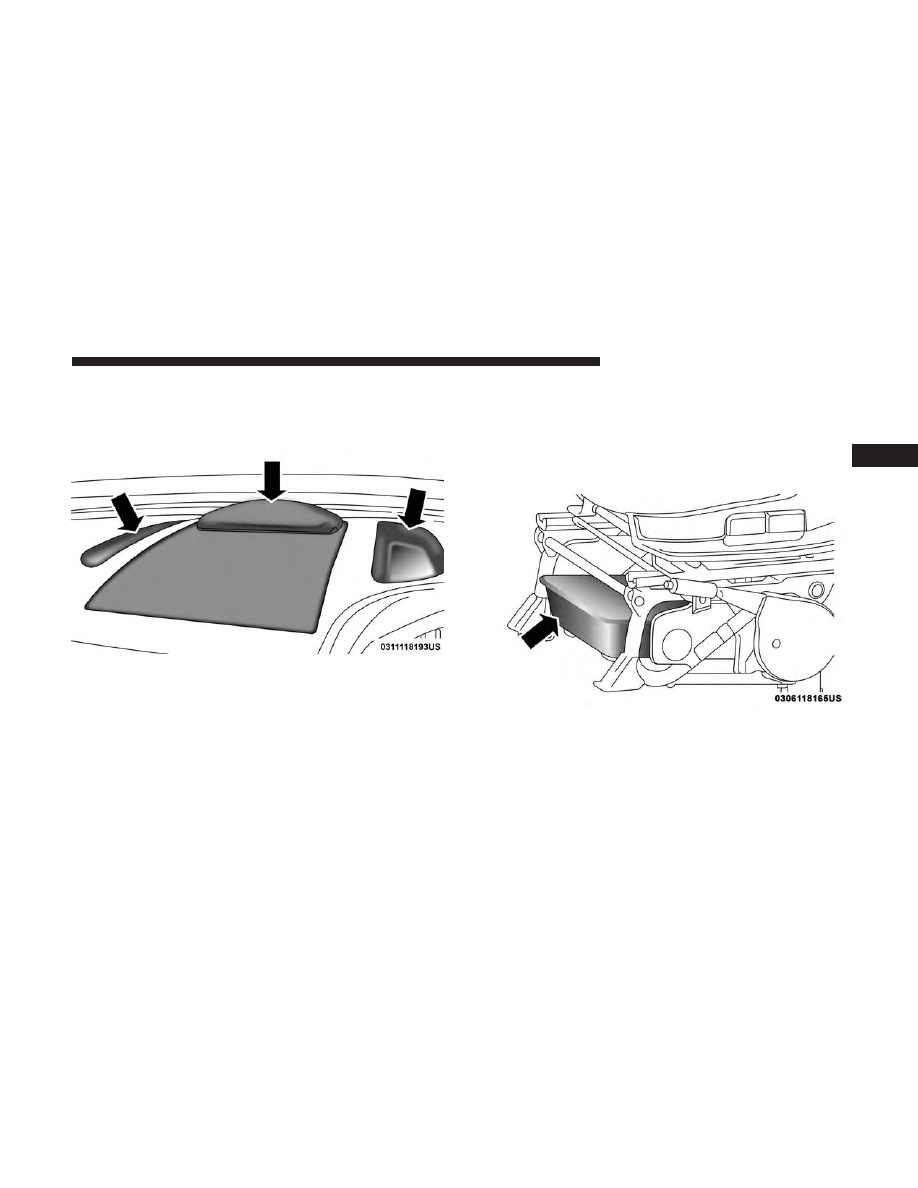

Dashboard Clipboard

Located on top of the dashboard is a clipboard and two
storage bins on each side of the clipboard.

Underseat Storage Tray (Driver Side Only) — If
Equipped

A storage tray is located under the driver’s seat. To remove
the tray, lift up on the tray to withdraw it from the hooks
on the support base, then slide the tray out from under the
seat.

Clipboard And Storage Bins

Underseat Storage Tray

3

GETTING TO KNOW YOUR VEHICLE

59

Cupholders

The cupholders for the driver’s and passenger’s area are
located near the floor just under the center stack storage
compartment. There are cupholders located in each door
panel as well as one single cupholder located to the right of
the manual climate controls.

Power Outlets

Passenger Compartment Power Outlet

The power outlet is located on the Instrument Panel
Passenger Compartment near the cup holder. It only oper-
ates with the ignition key at MAR/ON.

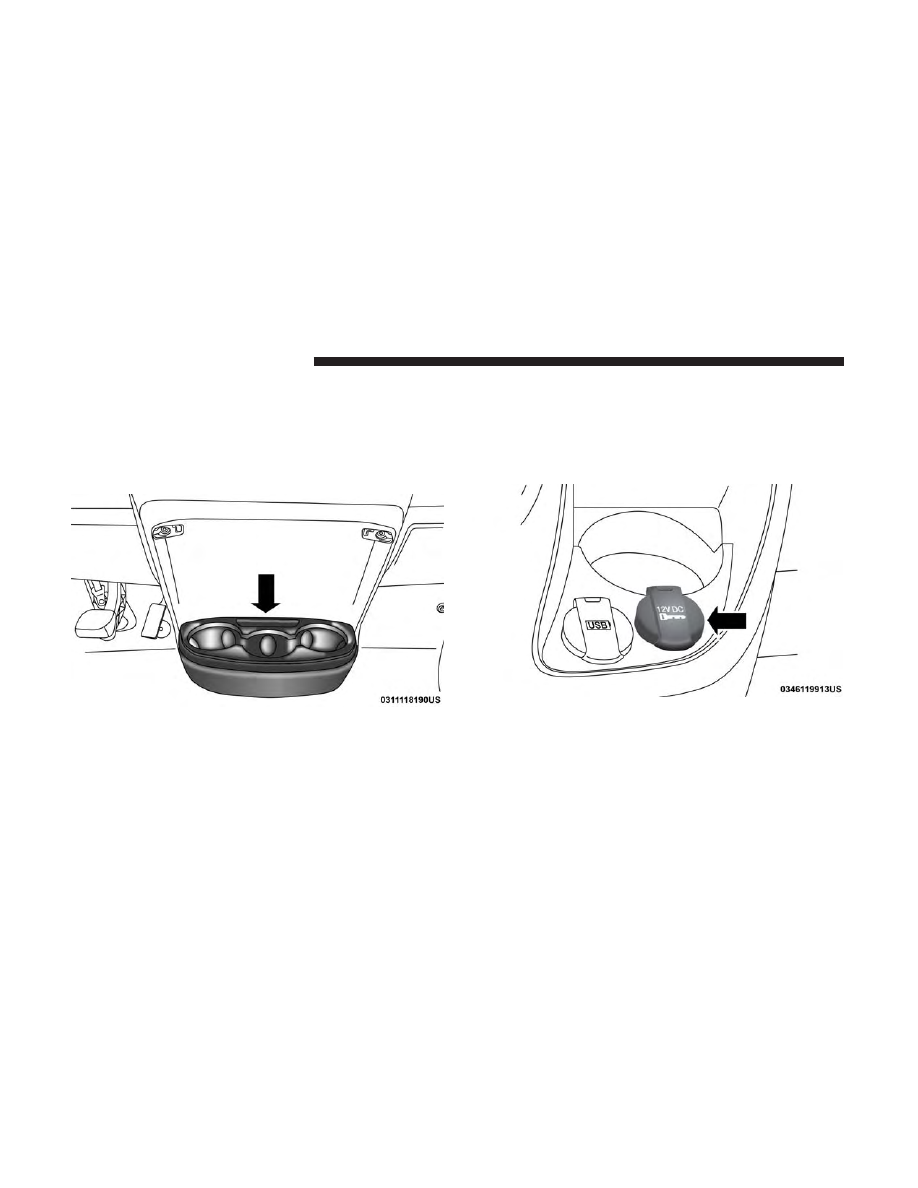

Cupholders

Passenger Compartment Power Outlet

60

GETTING TO KNOW YOUR VEHICLE

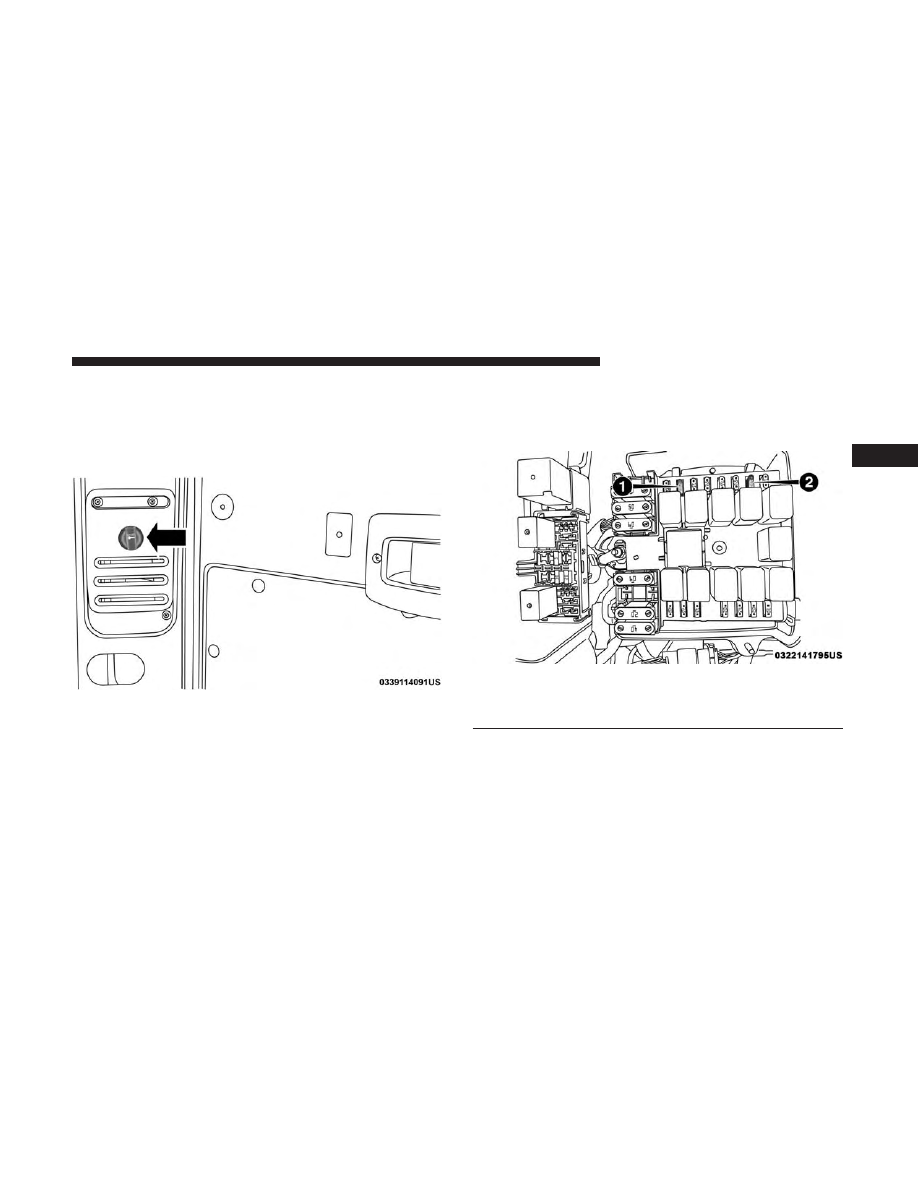

Load Compartment Power Outlet — If Equipped

The Load Compartment Power Outlet is located in rear
cargo compartment. The outlet can be is used for powering
12 Volt adaptive accessories and recharging communica-
tions devices.

NOTE:

Do not connect devices with power higher than 180

W to the socket. Do not damage the socket by using
unsuitable adaptors.

Load Compartment Power Outlet

Power Outlet Fuse Locations — Under Hood

1 — F14 Fuse 20 A Yellow Front Power Outlet
2 — F09 Fuse 15 A Blue Rear Power Outlet

3

GETTING TO KNOW YOUR VEHICLE

61

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,

(Continued)

CAUTION! (Continued)

cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the battery
even more quickly. Only use these intermittently and
with greater caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with acces-
sories still plugged in), the vehicle must be driven a
sufficient length of time to allow the generator to
recharge the vehicle’s battery.

62

GETTING TO KNOW YOUR VEHICLE

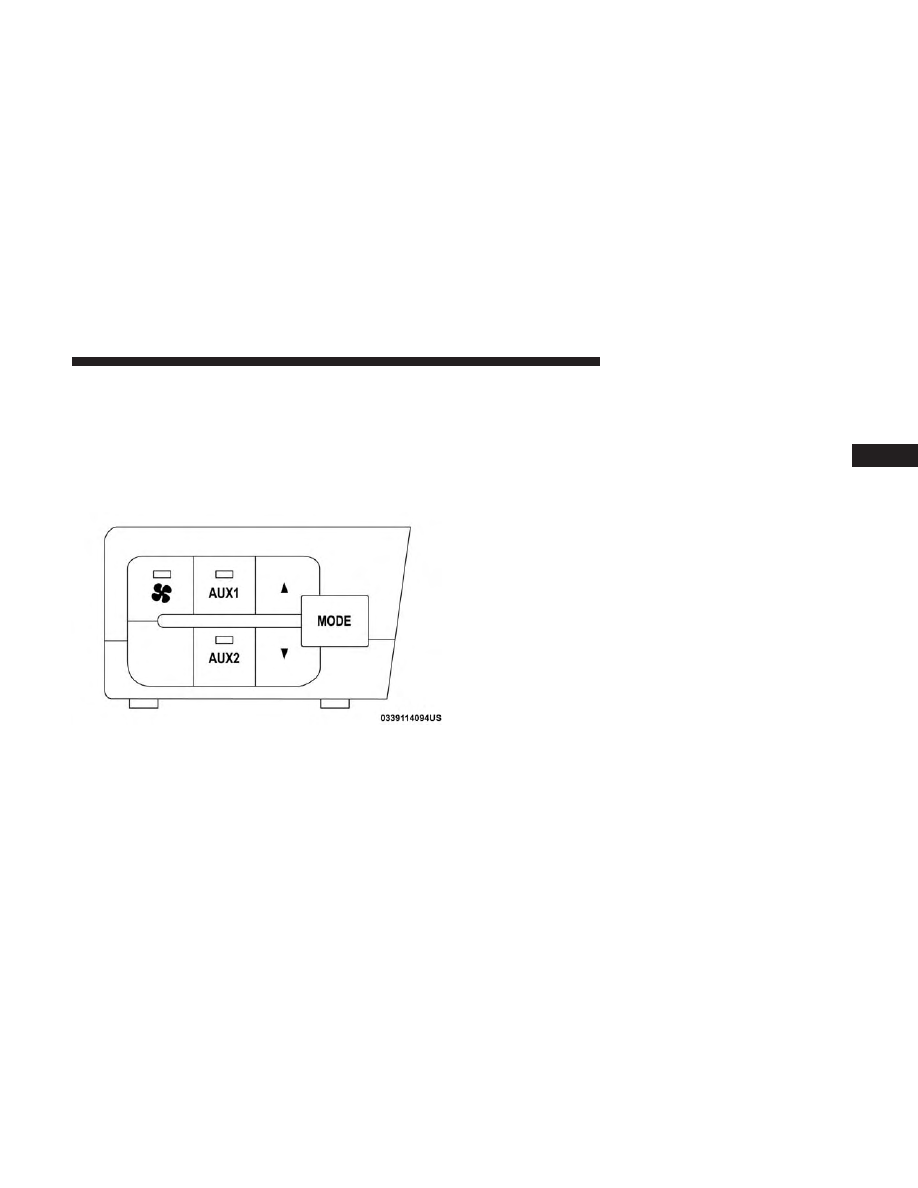

Auxiliary Switches — If Equipped

Your vehicle may be equipped with two auxiliary switches
located on the instrument panel to the left of the steering
column which can be used to power various electronic
devices. Connections to the switches are found in the right
central pillar fuse panel at the base of the passenger side B
pillar.

Auxiliary Switch 1 is configured to constant battery feed,
while Auxiliary Switch 2 is configured to ignition feed.

For further information on using the auxiliary switches,
please refer to the Ram Body Builders Guide by accessing
www.rambodybuilder.com and choosing the appropriate
links.

Auxiliary Upfitter Switches

3

GETTING TO KNOW YOUR VEHICLE

63

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . . .66

▫ Instrument Cluster Descriptions . . . . . . . . . . . . .66

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . . .68

▫ Location And Controls . . . . . . . . . . . . . . . . . . . .68
▫ Change Engine Oil . . . . . . . . . . . . . . . . . . . . . .70
▫ Display Setup Menu . . . . . . . . . . . . . . . . . . . . .70
▫ Values Displayed . . . . . . . . . . . . . . . . . . . . . . .71
▫ Personal Settings (Customer-Programmable

Features) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

䡵 TRIP COMPUTER. . . . . . . . . . . . . . . . . . . . . . . . .72

▫ Trip Button . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . . .73

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . . .74

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . . .74
▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . . .77
▫ Yellow Indicator Lights . . . . . . . . . . . . . . . . . . .81
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . . .82
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . . .82

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . . .83

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . . .83

䡵 EMISSIONS INSPECTION AND MAINTENANCE

PROGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

4

INSTRUMENT CLUSTER

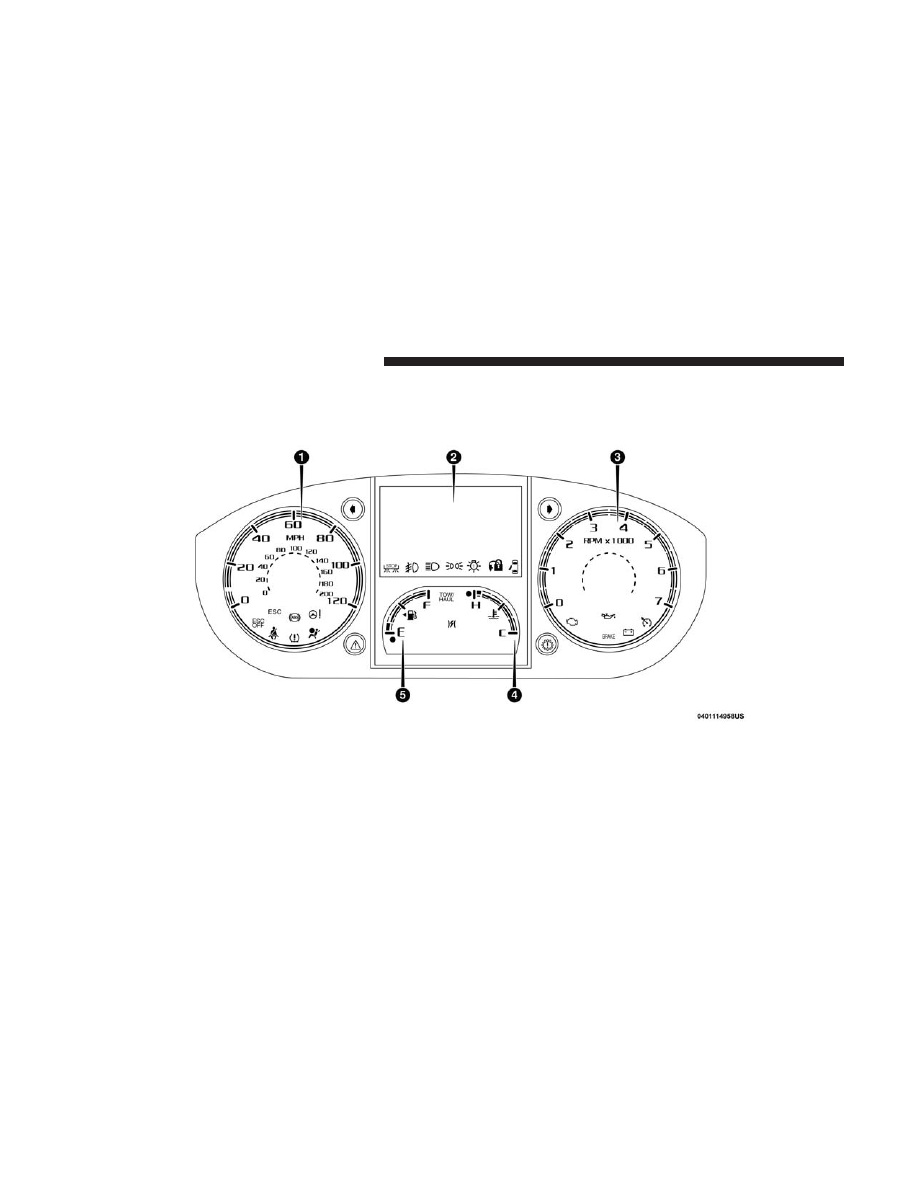

Instrument Cluster Descriptions

1. Speedometer

• Indicates vehicle speed.

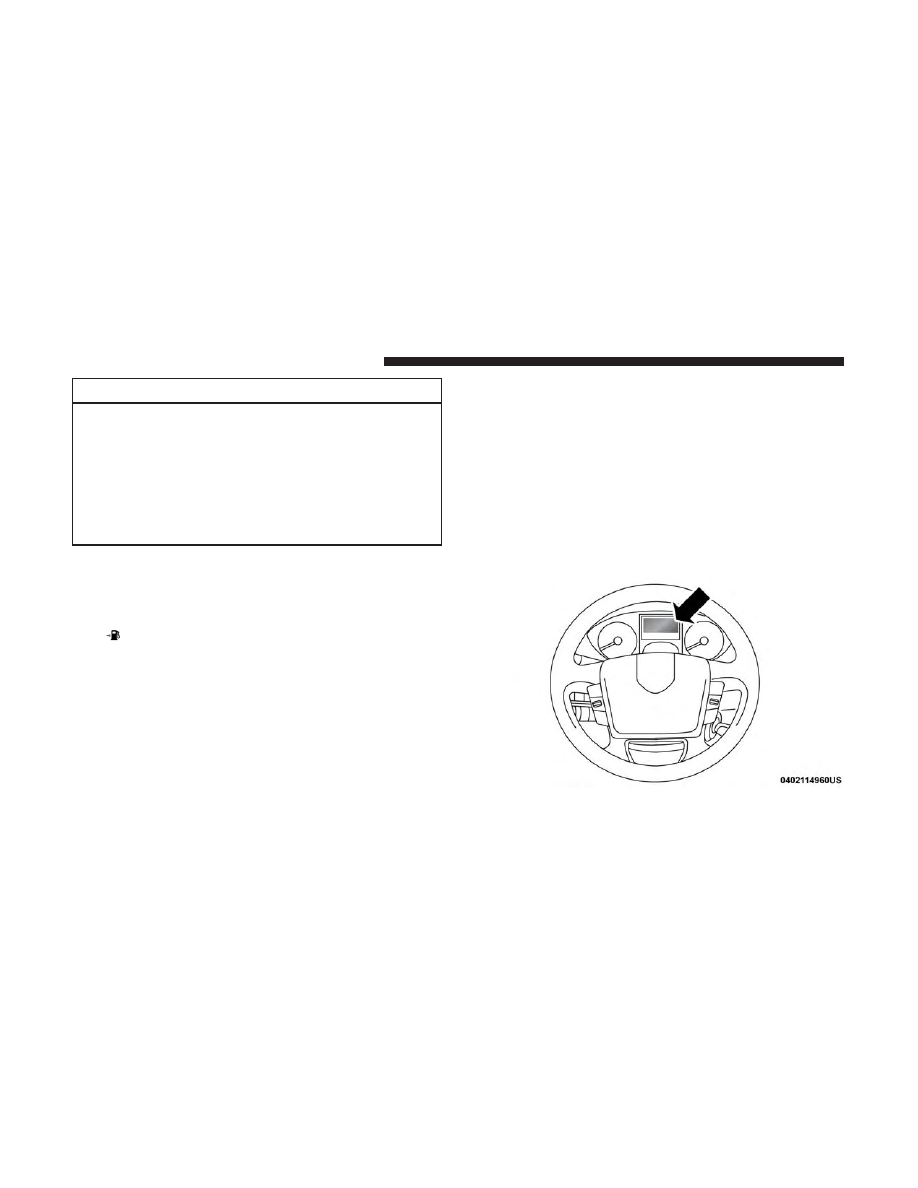

2. Instrument Cluster Display

• When the appropriate conditions exist, this display

shows instrument cluster display messages. Refer to
“Instrument Cluster Display” in “Getting To Know
Your Instrument Panel” for further information.

Instrument Cluster

66

GETTING TO KNOW YOUR INSTRUMENT PANEL

• Odometer/Trip Odometer Display Area

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser
the correct mileage that the vehicle has been driven. If
your odometer needs to be repaired or serviced, the
repair technician should leave the odometer reading
the same as it was before the repair or service. If s/he
cannot do so, then the odometer must be set at zero,
and a sticker must be placed in the door jamb stating
what the mileage was before the repair or service. It is
a good idea for you to make a record of the odometer
reading before the repair/service, so that you can be
sure that it is properly reset, or that the door jamb
sticker is accurate if the odometer must be reset at zero.

• Gear Selector Status (PRND)

The gear selector status “P,R,N,D,1,2,3,4,5,6” are dis-
played indicating the gear selector position. Telltales
“1,2,3,4,5,6” indicate the manual mode has been en-
gaged and the gear selected is displayed. Refer to
“Automatic Transmission” in “Starting And Operat-
ing” for further information on ERS.

3. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

4. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather or up mountain
grades. It should not be allowed to exceed the upper
limits of the normal operating range.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer for
service if your vehicle overheats. If you decide to look
under the hood yourself, see “Servicing And Mainte-
nance.” Follow the warnings under the Cooling System
Pressure Cap paragraph.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

67

CAUTION!

Driving with a hot engine cooling system could dam-
age your vehicle. If the temperature gauge reads “H,”
pull over and stop the vehicle. Idle the vehicle with the
air conditioner turned off until the pointer drops back
into the normal range. If the pointer remains on the
“H,” turn the engine off immediately and call an
authorized dealer for service.

5. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the ignition switch is in the ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

INSTRUMENT CLUSTER DISPLAY

Your vehicle will be equipped with an instrument cluster
display, which offers useful information to the driver. With
the ignition in the STOP/OFF mode, opening/closing of a
door will activate the display for viewing, and display the
total miles, or kilometers, in the odometer. Your instrument
cluster display is designed to display important informa-
tion about your vehicle’s systems and features. Using a

driver interactive display located on the instrument panel,
your instrument cluster display can show you how sys-
tems are working and give you warnings when they are
not. The steering wheel mounted controls allow you to
scroll through the main menus and submenus. You can
access the specific information you want and make selec-
tions and adjustments.

Location And Controls

The instrument cluster display features a driver-interactive
display that is located in the instrument cluster.

Instrument Cluster Display

68

GETTING TO KNOW YOUR INSTRUMENT PANEL

This system allows the driver to select a variety of useful
information by pushing the switches mounted on the
instrument panel. Examples of menu items are:
• Speed Beep
• Buzzer Volume
• Seat Belt Buzzer (Just Available After SBR Disable Made

By CHR Service)

• Exit Menu
If equipped with a Uconnect system, some customer pro-
grammable features will display in the radio. Refer to the
“Uconnect Settings” in “Multimedia” for further informa-
tion.

The system allows the driver to select information by
pushing the following buttons mounted on the instrument
panel to the left of the steering column:

NOTE:

The MODE button must be pushed prior to

pressing the up arrow and down arrow buttons.
• MODE Button

Push and hold the MODE button for a time longer than
one second to access/select the information screens or
submenu screens of a main menu item. Push and hold the
MODE

button for two seconds to reset displayed/selected

features that can be reset.

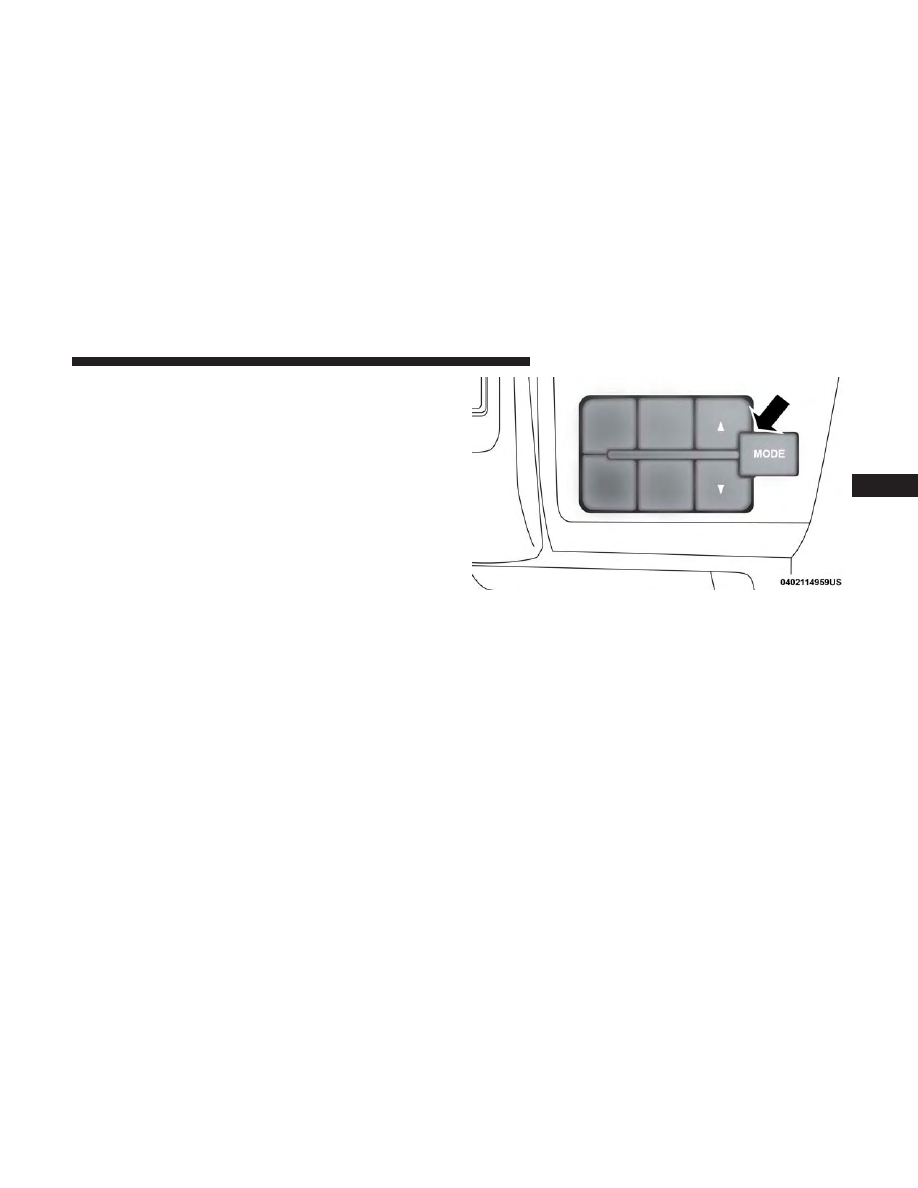

Display Control Buttons

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

69
