Push the switch to the right and the mirrors will fold in,
push the switch to the left and the mirrors will return to the
normal driving position.

The power folding mirrors are designed to be folded and
unfolded using the power folding switch. If the mirrors are
manually folded, the mirror head may appear loose.

If the mirror head or pivot exhibits a slight amount of play,
the mirror should be power folded closed, then power
folded open (this may require multiple button pushes).

NOTE:

The intended use of the power fold mirrors is by

pushing the buttons to fold and unfold the mirrors. Only
manually fold the mirrors when necessary.

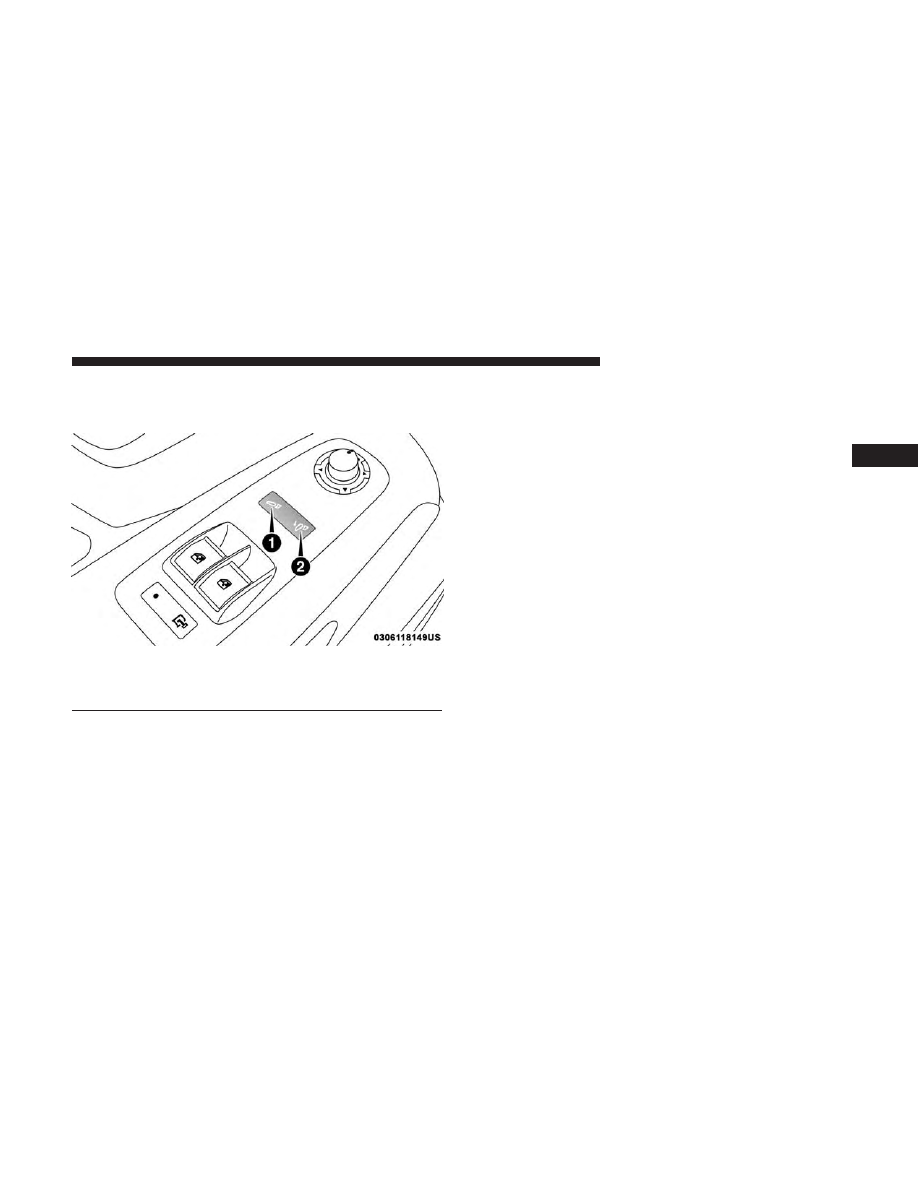

Power Folding Mirror Switch

1 — Power Folding Mirror (Normal Driving Position)
2 — Power Folding Mirror (Fold In Position)

3

GETTING TO KNOW YOUR VEHICLE

37

Forward Folding

Mirrors can be folded forward manually or by accidental
impact. In this case it is possible to restore to position both
ways, manually and electrically (as described above).

CAUTION!

Leaving the mirror in a non powered position, acciden-
tal impact or manual fold, may cause permanent dam-
age to the mirror. Electrically restore the mirror to its
normal position, as soon as practical.

Heated Mirrors — If Equipped

These mirrors are heated to melt frost or ice. This
feature will be activated whenever you turn on the

rear window defroster (if equipped). Refer to “Climate
Controls” in “Getting To Know Your Vehicle” for further
information.

EXTERIOR LIGHTS

Multifunction Lever

The multifunction lever controls the operation of the
headlights, parking lights, turn signals, headlight beam
selection and the passing lights. The multifunction lever is
located on the left side of the steering column.

Power/Manual Folding Mirror Positions

1 — Normal Driving Position
2 — Fold In Position
3 — Fold Forward Position

38

GETTING TO KNOW YOUR VEHICLE

Headlights

To turn on the headlights, turn the end of the multifunction
lever to the headlight position. When the headlight switch
is on, the parking lights, taillights, license plate light, the
clearance lights and instrument panel lights are also turned
on. To turn off the headlights, turn the end of the multi-
function lever back to the O (Off) position.

Daytime Running Lights — If Equipped

NOTE:

When the headlights are turned on, the Daytime

Running Lights will be deactivated.

To activate the Daytime Running Lights (DRL), rotate the
end of the multifunction lever to the O (Off) position.

NOTE:
• The low beams and side/taillights will not be on with

DRL.

• In certain markets, the DRL function may be optional

and can be programmed to be on or off through the
Uconnect system screen. Refer to “Uconnect Settings” in
“Multimedia” for further information.

The Daytime Running Lights will come on whenever the
ignition is ON, the headlight switch is off, the parking
brake is off, and the turn signal is off.

High Beam/Low Beam Select Switch

Pull the multifunction lever toward you to switch the
headlights to high beam. Pull the lever a second time to
switch the headlights back to low beam.

NOTE:

If the vehicle’s ignition is turned OFF, both high

and low beam headlights will also turn off.

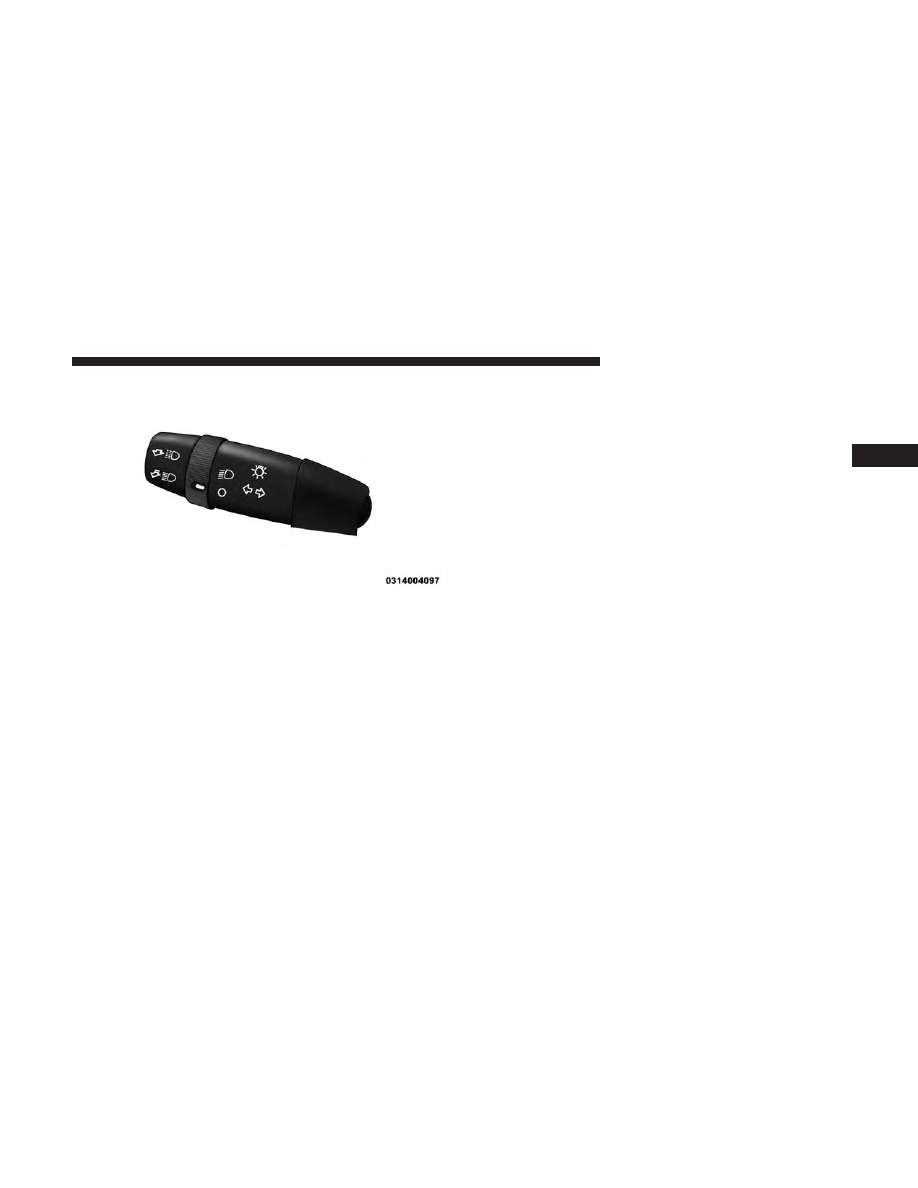

Multifunction Lever

3

GETTING TO KNOW YOUR VEHICLE

39

Flash-To-Pass

You can signal another vehicle with your headlights by
partially pulling the multifunction lever toward the steer-
ing wheel. This will cause the high beam headlights to turn
on until the lever is released.

Parking Lights

These lights can only be turned on with ignition key in the
STOP position or removed, by moving the end of the
multifunction lever to O (off) position and then to the
headlight position.

The warning light telltale in the instrument panel comes
on. The lights stay on until the next ignition cycle is
performed.

Follow Me Home/Headlight Delay

When this feature is selected, the driver can choose to have
the headlights remain on for a preset period of time.

Activation

Remove the key or turn the ignition to the OFF/LOCK
position, and pull the multifunction lever toward the
steering wheel, within two minutes. Each time the lever is

pulled, the activation of the lights will be extended by 30
seconds. The activation of the lights can be extended to a
maximum of 210 seconds.

The warning light on the instrument panel will light up
and the corresponding message will appear in the instru-
ment cluster display for as long as the function is activated.
The warning light comes on when the lever is operated and
stays on until the function is automatically deactivated.
Each movement of the lever only increases the amount of
time the lights stay on.

Deactivation

Pull the multifunction lever toward the steering wheel and
hold it for more than two seconds.

Fog Lights — If Equipped

The fog light switch is located on the center stack of the
instrument panel, just below the climate controls. Push the
switch once to turn the fog lights on. Push the switch a
second time to turn the fog lights off.

NOTE:

If the vehicle’s ignition is turned OFF, the fog lights

will also turn off.

40

GETTING TO KNOW YOUR VEHICLE

Turn Signals

Move the multifunction lever up or down and the arrows
on each side of the instrument cluster flash to show proper
operation of the front and rear turn signal lights.

NOTE:

If either light remains on and does not flash, or

there is a very fast flash rate, check for a defective outside
light bulb. If an indicator fails to light when the lever is
moved, it would suggest that the indicator bulb is defec-
tive.

Lane Change Assist

Tap the lever up or down once, without moving beyond
the detent, and the turn signal (right or left) will flash five
times then automatically turn off.

Battery Saver

To protect the life of your vehicle’s battery when the
ignition is OFF and any door is left ajar for 15 minutes the
interior lights will automatically turn off.

NOTE:

Battery saver mode is cancelled if the ignition is

ON.

INTERIOR LIGHTS

Courtesy Lights

These lights are mounted between the sun visors on the
overhead shelf. Each light is turned on by pushing the
corresponding switch.

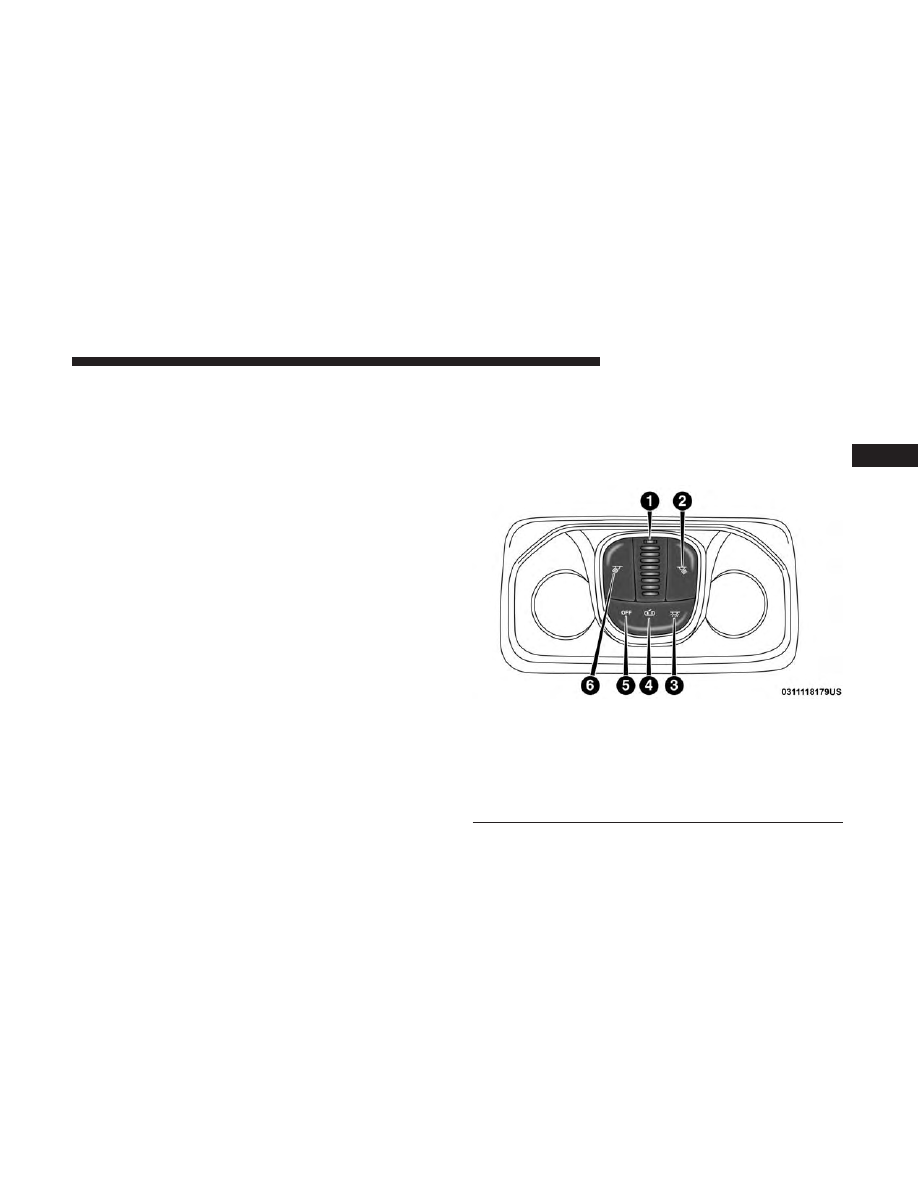

Courtesy Lights

1 — Ambient Light
2 — Right Map Light
3 — On/Right Position
4 — Center Position
5 — Off/Left Position
6 — Left Map Light

3

GETTING TO KNOW YOUR VEHICLE

41

Dome Lights

The interior lights can be set to three different positions
(Off/Left Position, Center Position, On/Right Position).
Using the switch on the bottom of the overhead console:
• Push the switch to the on/right position from its center

position and the lights are always on.

• Push the switch to the off/left position from its center

position and the lights are always off.

• Leave the switch in the center position, and the lights are

turned on and off when the doors are opened or closed.

Map Lights

The switches on the left and right sides of the overhead
console controls the map or reading function of the lights.
Push the switch on the right position to turn the right light
on, push again to turn the right light off. Push the switch
on the left position to turn the left light on, also push again
to turn the left light off.

CAUTION!

Before getting out of the vehicle be sure that the switch
is in the center position or that the lights are off to
avoid draining the battery.

Rear Lights

The Rear Cargo Lamp is located at the upper rear cargo
area above the rear doors.

Your vehicle may be equipped with a Side Cargo Lamp
located at the upper rear area of the passenger side sliding
door opening.

Rear Cargo Lamp

42

GETTING TO KNOW YOUR VEHICLE

The Cargo Lamps can be set to three different positions
(Off/Right Position, Center Position, On/Left Position).
• Push the Cargo Lamp lens to the right from its center

position and the lamp is always off.

• Leave the Cargo Lamp lens in the center position, and

the lamp is turned on and off when the sliding doors or
rear doors are opened or closed.

• Push the Cargo Lamp lens to the left from its center

position and the lamp is always on.

Dimmer Controls

The dimmer controls are located on the left side of the
instrument panel below the instrument cluster display.

Pushing the up or down arrow will increase or decrease the
brightness of the instrument panel lights, as long as the
headlights are turned on.

Ambient Light

The vehicle is equipped with ambient light on the dome
lamp, the ambient light will be on all the time with the
option of dimming it with the dimmer controls.

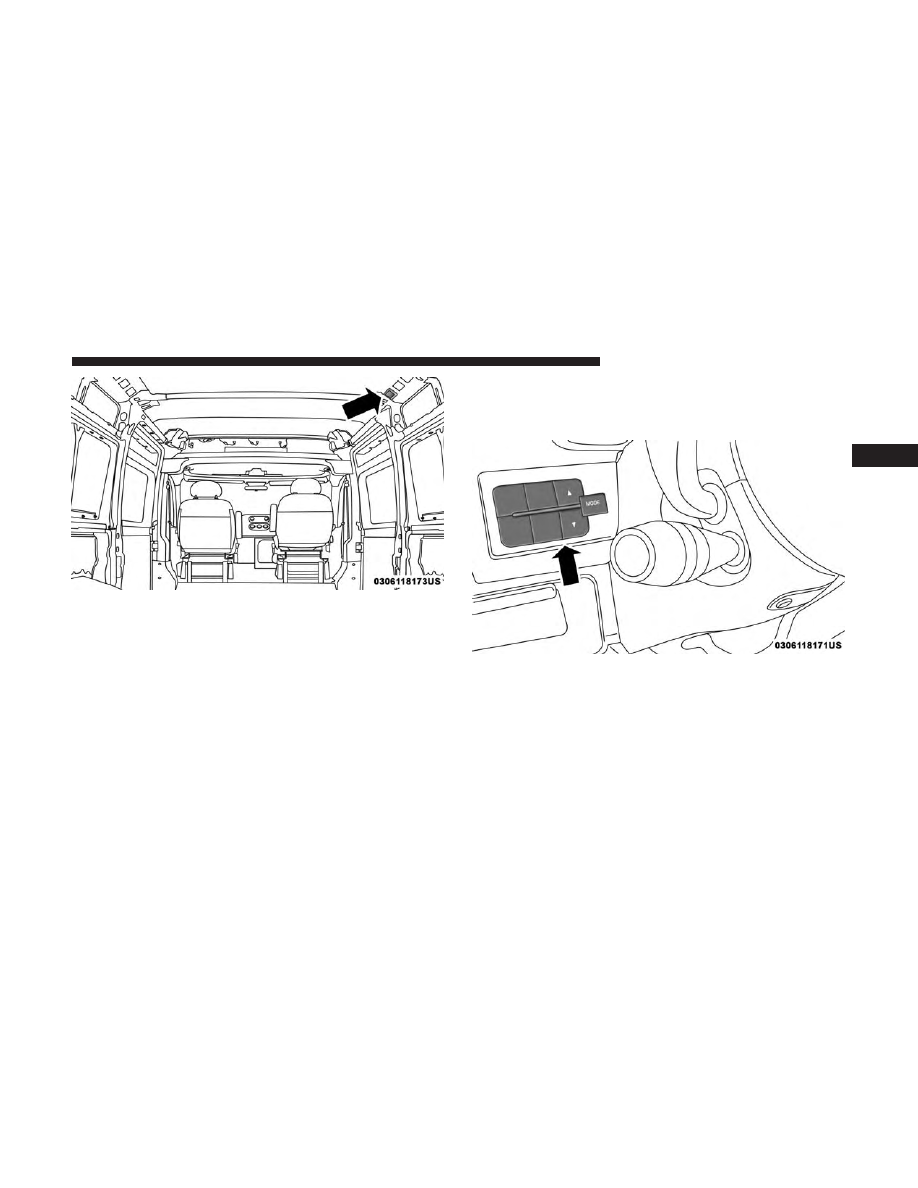

Side Cargo Lamp

Dimmer Controls

3

GETTING TO KNOW YOUR VEHICLE

43

Illuminated Entry

The courtesy lights will turn on when you use the key fob
or manually from the driver door cylinder to unlock the
doors or open any door.

The lights will fade to off after approximately 30 seconds,
or they will immediately fade to off once the ignition
switch is turned to ON/RUN from the OFF position.

NOTE:
• The front courtesy overhead console and door courtesy

lights will not turn off if the dimmer control is in the
“Dome ON” position.

• The illuminated entry system will not operate if the

dimmer control is in the “Dome OFF” position.

WIPERS AND WASHERS

Front Wiper Operation

The windshield wiper/washer lever is located on the right
side of the steering column. There are five different modes
of operation for the front windshield wipers. The wind-
shield wiper lever can be raised or lowered to access the
modes.

NOTE:

The windshield wipers/washers will only operate

with the ignition in the ON/RUN position.

Intermittent Wiper System

Push the lever downward to the first detent and rotate the
center ring to use one of the four intermittent wiper
settings when weather conditions make a single wiping
cycle, with a variable delay between cycles, desirable.

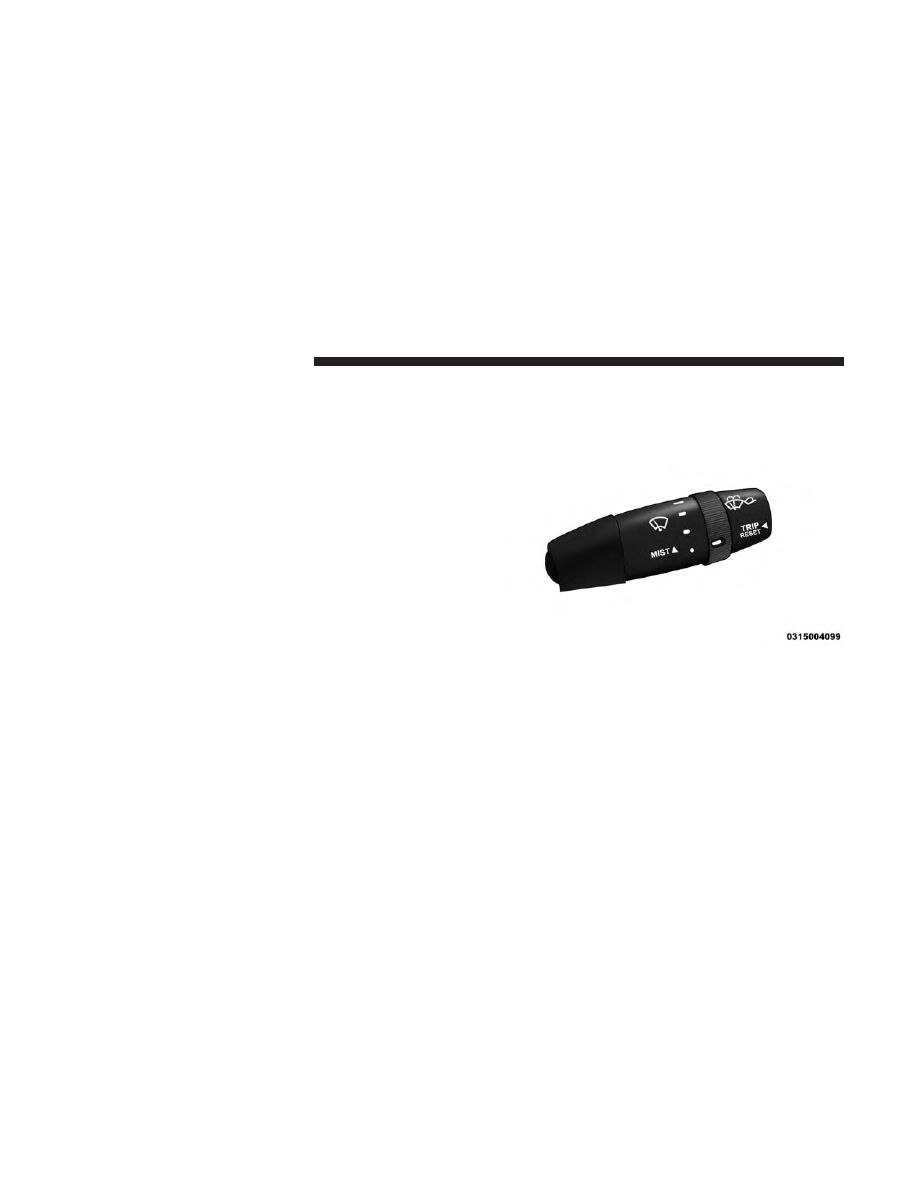

Windshield Wiper/Washer Lever

44

GETTING TO KNOW YOUR VEHICLE

Low Speed

Push the lever downward to the second detent. The wipers
will operate at low speed.

High Speed

Push the lever downward to the third detent. The wipers
will operate at high speed.

Windshield Washer Operation

To use the washer, pull the windshield wiper/washer lever
toward the steering wheel to activate. The wipers will
activate automatically for three cycles after the lever is
released, and then resume the intermittent interval previ-
ously selected.

If the lever is pulled while in the off position, the wipers
will operate for three cycles and then turn off.

WARNING!

Sudden loss of visibility through the windshield could
lead to a collision. You might not see other vehicles or
other obstacles. To avoid sudden icing of the wind-
shield during freezing weather, warm the windshield

(Continued)

WARNING! (Continued)

with the defroster before and during windshield
washer use.

Mist Feature

Use the Mist feature when weather conditions make occa-
sional usage of the wipers necessary. Push the lever up-
ward to the MIST position and release for a single wiping
cycle.

NOTE:

The mist feature does not activate the washer

pump; therefore, no washer fluid will be sprayed on the
windshield. The wash function must be used in order to
spray the windshield with washer fluid.

CLIMATE CONTROLS

The Climate Control System allows you to regulate the
temperature, air flow, and direction of air circulating
throughout the vehicle. The controls are located on the
touchscreen (if equipped) and on the instrument panel
below the radio.

3

GETTING TO KNOW YOUR VEHICLE

45

Manual Climate Control Overview

The Manual Temperature Controls consist of a series of
three outer rotary dials (blower speed, temperature and
mode) and three inner push buttons (Recirculation, A/C,
Rear Window Defroster).

Manual Climate Control Descriptions

Icon

Description

A/C Button
Push the A/C button to engage the Air Conditioning (A/C). A LED will illuminate when the
A/C system is engaged.

Manual Temperature Controls

46

GETTING TO KNOW YOUR VEHICLE

Icon

Description

Recirculation Button
Press and release this button to change the system between recirculation mode and outside air
mode. Recirculation can be used when outside conditions such as smoke, odors, dust, or high
humidity are present. Recirculation can be used in all modes except for Defrost. Recirculation
may be unavailable if conditions exist that could create fogging on the inside of the windshield.
The A/C can be deselected manually without disturbing the mode control selection. Continuous
use of the Recirculation mode may make the inside air stuffy and window fogging may occur.
Extended use of this mode is not recommended.
Front Defrost Mode
Turn the Knob to the Front Defrost position. Air comes from the windshield and side window
demist outlets. When the defrost button is selected, the blower level will increase. Use Defrost
mode with maximum temperature settings for best windshield and side window defrosting and
defogging.
Rear Defrost Button
Push and release the Rear Defrost Control button to turn ON the rear window defroster and the
heated outside mirrors (if equipped). An indicator will illuminate when the rear window de-
froster is ON. The rear window defroster automatically turns OFF after ten minutes.
Temperature Control
Use this control to regulate the temperature of the air inside the passenger compartment. Rotat-
ing the knob counterclockwise, from top center into the blue area of the scale, indicates cooler
temperatures. Rotating the knob clockwise, into the red area, indicates warmer temperatures.

3

GETTING TO KNOW YOUR VEHICLE

47

Icon

Description

Blower Control
There are seven blower speeds. Use this control to regulate the amount of air forced through the
system in any mode you select. The blower speed increases as you move the control clockwise
from the OFF position.

NOTE:

Depending on the configuration, your vehicle may be equipped with four blower

speeds.
Modes Control
Turn the knob to change the airflow distribution mode. The airflow distribution mode can be
adjusted so air comes from the instrument panel outlets, floor outlets, defrost outlets and demist
outlets. The Mode settings are as follows:

Panel Mode

Panel Mode
Air comes from the outlets in the instrument panel. Each of these outlets can be individually
adjusted to direct the flow of air. The air vanes of the center outlets and outboard outlets can be
moved up and down or side to side to regulate airflow direction. There is a shut off wheel lo-
cated below the air vents to shut off or adjust the amount of airflow from these outlets.

Bi-Level Mode

Bi-Level Mode
Air comes from the instrument panel outlets and floor outlets. A slight amount of air is directed
through the defrost and side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort conditions to provide cooler air out of the

panel outlets and warmer air from the floor outlets.

48

GETTING TO KNOW YOUR VEHICLE

Icon

Description

Floor Mode

Floor Mode
Air comes from the floor outlets. A slight amount of air is directed through the defrost and side
window demister outlets.

Mix Mode

Mix Mode
Air is directed through the floor, defrost, and side window demister outlets. This setting works
best in cold or snowy conditions that require extra heat to the windshield. This setting is good
for maintaining comfort while reducing moisture on the windshield.

Additional Rear Climate Control — If Equipped

These switches, mounted on the instrument panel to the
left of the steering column, activate the additional rear
heating/air conditioning system.

NOTE:

These switches must be enabled for operation by

the Upfitter.

Additional Rear Climate Controls Switches

3

GETTING TO KNOW YOUR VEHICLE

49

Icon

Description

Rear Blower Control
Push this button to turn on the rear climate controls. An indicator light will
turn on when the rear climate control is on.

Rear Temperature Control

• Rear Passenger Temperature Up Button To change the temperature in the

rear of the vehicle, push temperature control up button to raise the tem-
perature.

• Rear Passenger Temperature Down Button To change the temperature in

the rear of the vehicle, push temperature control down button to lower the
temperature.

MODE

Rear MODE Button
Push this button to change the air distribution mode for the rear passengers.

Climate Control Functions

A/C (Air Conditioning)

The Air Conditioning (A/C) button allows the operator to
manually activate or deactivate the air conditioning sys-
tem. When the air conditioning system is turned on, cool
dehumidified air will flow through the outlets into the
cabin. For improved fuel economy, press the A/C button to
turn off the air conditioning and manually adjust the
blower and airflow mode settings. Also, make sure to select
only Panel, Bi-Level or Floor modes.

NOTE:
• For Manual Climate Controls, if the system is in Mix,

Floor or Defrost Mode, the A/C can be turned off, but
the A/C system shall remain active to prevent fogging of
the windows.

• If fog or mist appears on the windshield or side glass,

select Defrost mode, and increase blower speed if
needed.

50

GETTING TO KNOW YOUR VEHICLE

• If your air conditioning performance seems lower than

expected, check the front of the A/C condenser (located
in front of the radiator), for an accumulation of dirt or
insects. Clean with a gentle water spray from the front of
the radiator and through the condenser.

Recirculation

In cold weather, use of Recirculation mode may lead to
excessive window fogging. The Recirculation feature may
be unavailable if conditions exist that could create fogging
on the inside of the windshield. On systems with Manual
Climate Controls, the Recirculation mode is not allowed in
Defrost mode to improve window clearing operation.
Recirculation is disabled automatically if this mode is
selected. Attempting to use Recirculation while in this
mode causes the LED in the control button to blink and
then turns off.

Operating Tips

NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather conditions.

Summer Operation

The engine cooling system must be protected with a
high-quality antifreeze coolant to provide proper corrosion
protection and to protect against engine overheating. A
solution of 50% OAT (Organic Additive Technology) cool-
ant that meets the requirements of FCA Material Standard
MS.90032 and 50% water is recommended. Refer to “Fluids
And Lubricants” in “Technical Specifications” for proper
coolant selection.

Winter Operation

Use of the air Recirculation mode during winter months is
not recommended because it may cause window fogging.

Vacation Storage

Any time you store your vehicle or keep it out of service
(i.e., vacation) for two weeks or more, run the air condi-
tioning system at idle for about five minutes in the fresh air
and high blower setting. This will ensure adequate system
lubrication to minimize the possibility of compressor dam-
age when the system is started again.

3

GETTING TO KNOW YOUR VEHICLE

51

Window Fogging

Interior fogging on the windshield can be quickly removed by
turning the mode selector to Defrost. The Defrost/Floor mode
can be used to maintain a clear windshield and provide
sufficient heating. If side window fogging becomes a problem
increase blower speed. Vehicle windows tend to fog on the
inside in mild but rainy or humid weather.

NOTE:

Recirculate without A/C should not be used for

long periods, as fogging may occur.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear win-

dow. Do not use abrasive window cleaners on the
interior surface of the window. Use a soft cloth and a
mild washing solution, wiping parallel to the heat-
ing elements. Labels can be peeled off after soaking
with warm water.

(Continued)

CAUTION! (Continued)

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the win-
dow.

• Keep all objects a safe distance from the window.

Outside Air Intake

Make sure the air intake, located directly in front of the
windshield, is free of obstructions such as leaves. Leaves
collected in the air intake may reduce airflow, and if they
enter the plenum, they could plug the water drains. In
winter months, make sure the air intake is clear of ice,
slush, and snow.

A/C Air Filter

The climate control system filters outside air containing
dust, pollen and some odors. Strong odors cannot be totally
filtered out. Refer to “Dealer Service” in “Servicing and
Maintenance” for filter replacement instructions.

52

GETTING TO KNOW YOUR VEHICLE
