3. Pull the bulb straight from it's socket and replace.

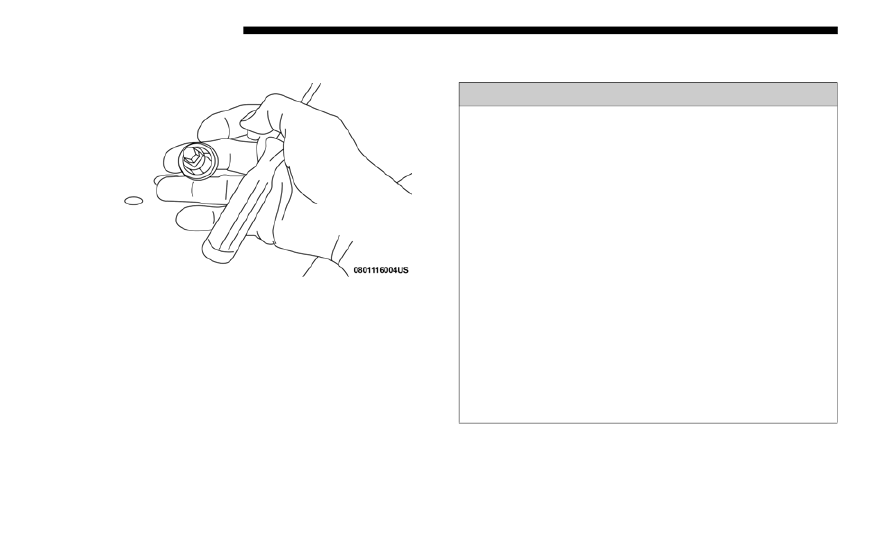

Removing The Bulb From The Bulb Socket

FUSES

WARNING!

• When  replacing  a  blown  fuse,  always  use  an  appro-

priate replacement fuse with the same amp rating as the

original fuse. Never replace a fuse with another fuse of

higher  amp  rating.  Never  replace  a  blown  fuse  with

metal wires or any other material. Do not place a fuse

inside a circuit breaker cavity or vice versa. Failure to

use proper fuses may result in serious personal injury,

fire and/or property damage.

• Before replacing a fuse, make sure that the ignition is

off and that all the other services are switched off and/

or disengaged.

• If the replaced fuse blows again, contact an authorized

dealer.

• If a general protection fuse for safety systems (air bag

system, braking  system),  power  unit  systems (engine

system, transmission system) or steering system blows,

contact an authorized dealer.

IN CASE OF EMERGENCY

381

Power Distribution Center

The  Power  Distribution  Center  is  located  in  the  engine

compartment near the battery. This center contains cartridge

fuses, micro fuses, relays, and circuit breakers. A description

of each fuse and component may be stamped on the inside

cover, otherwise the cavity number of each fuse is stamped

on the inside cover that corresponds to the following chart.

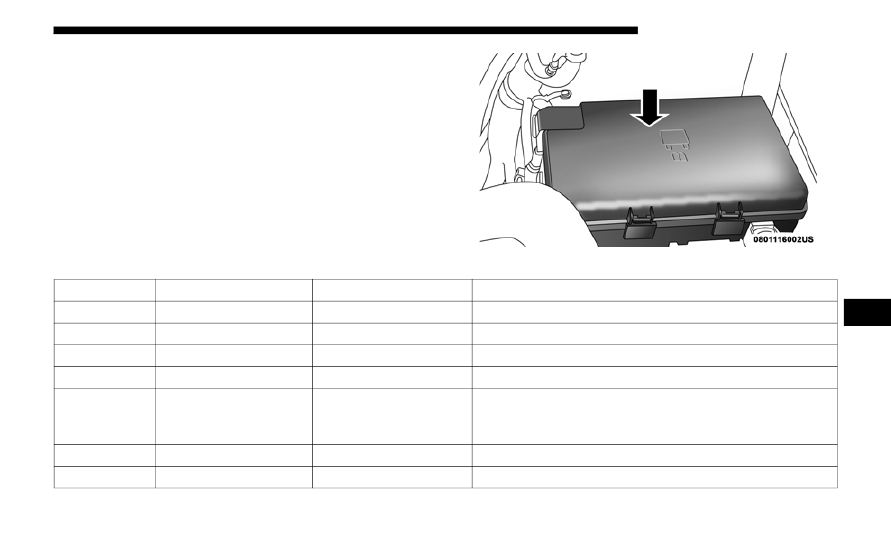

Power Distribution Center Location

Cavity

Cartridge Fuse

Micro Fuse

Description

F01

80 Amp Black

–

Rad Fan Control Module – If Equipped (DS 1500 Only)

F02

60 Amp Yellow

–

ABS Pump Motor (HD Only)

F03

60 Amp Yellow

–

Rad Fan – If Equipped

F04

50 Amp Red

400W Inverter – If Equipped (HD Only)

F05

40 Amp Green

50 Amp Red (Special

Services Vehicle (SSV))

–

Compressor For Air Suspension – If Equipped

F06

40 Amp Green

–

ABS Pump Motor (DS 1500 Only)

F07

40 Amp Green

–

Starter Solenoid

6

382 IN CASE OF EMERGENCY

F08

20 Amp Blue (DS 1500

LD/Cummins Diesel)

40 Amp Green

–

–

NOX Sensor – If Equipped

Aux Relay Output- SSV Only

F09

40 Amp Green (SSV &

Cummins Diesel)

–

Aux Relay Output / Diesel Fuel Heater – If Equipped

F09

30 Amp Pink

–

Brake Vacuum Pump – If Equipped (HD Only)

F10

40 Amp Green

–

Body Controller / Exterior Lighting #2

F11

30 Amp Pink

–

PWR  -  Trailer  Tow  Electric  Brake  Batt  Feed  –  If

Equipped (DS 1500 Only)

F11

40 Amp Green

–

Brake System Module (ECU and Valves) (HD Only)

F12

40 Amp Green

–

Body Controller #3

F13

40 Amp Green

–

Blower Motor

F14

40 Amp Green

–

Body Controller #4 / Exterior Lighting

F15

30 Amp Pink

40 Amp Green

–

–

Power Side Steps – If Equipped (HD Only)

Extra Fuse - SSV Only

F16

30 Amp Pink

–

Smart-Bar Module – If Equipped (HD Only)

F17

30 Amp Pink

–

Winch Control Module – If Equipped (HD Only)

F19

20 Amp Blue (DS 1500

LD Diesel)

30 Amp Pink

(Cummins Diesel)

–

SCR – If Equipped

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

383

F20

30 Amp Pink

–

Passenger Door Module

F21

30 Amp Pink

–

Drive Train Control Module

F22

20 Amp Blue

–

Engine Control Module GPEC / Heavy Duty / Other –

If Equipped

F22

25 Amp White

(Cummins Diesel)

–

PCM – If Equipped

F23

30 Amp Pink

–

CBC Feed # 1

F24

30 Amp Pink

–

Driver Door Module

F25

30 Amp Pink

–

Front Wiper

F26

30 Amp Pink

–

Antilock Brakes / Stability Control Module / Valves – If

Equipped (DS 1500 Only)

F28

20 Amp Blue

–

Trailer Tow Backup Lights – If Equipped

F29

20 Amp Blue

–

Trailer Tow Parking Lights – If Equipped

F30

30 Amp Pink

–

Trailer  Tow  Receptacle  /  Trailer  Tow  (Separate

E-Brake)/Trailer Tow (BUX)

F31

30 Amp Pink

–

Diesel Heater Control – If Equipped (DS 1500 LD Diesel)

F31

20 Amp Blue

–

Aux App SSV Only - If Equipped

F32

–

–

Aux Feed, Special Services Vehicle-If Equipped (DS 1500

Only)

F33

20 Amp Blue

–

Trans Control Module – If Equipped (HD Only)

Aux Feed, SSV Only (DS 1500 Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

6

384 IN CASE OF EMERGENCY

F34

30 Amp Pink

–

Vehicle System Interface Module #2 – If Equipped

(HD Only)

SSV (DS 1500 Only)

F35

30 Amp Pink

–

Sunroof – If Equipped

F36

30 Amp Pink

–

Electric Back Light – If Equipped

F37

30 Amp Pink

–

Fuel Heater #2, Aux Relay 2 – If Equipped (HD Only)

SSV (DS 1500 Only)

F38

30 Amp Pink

–

Integrated Trailer Brake Module – If Equipped

(HD Only)

Power Inverter 115V AC – If Equipped (DS 1500 Only)

F39

20 Amp Blue



–

Power Outlet – SSV Only

F40

–

10 Amp Red

Ventilated Seats – If Equipped (HD Only)

F41

–

10 Amp Red

Active Grille Shutter / Active Air Dam – If Equipped

F42

–

20 Amp Yellow

Horn

F43

–

15 Amp Blue

Heated Steering Wheel – If Equipped (HD Only)

F44

–

10 Amp Red

Diagnostic Port

F46

–

10 Amp Red

Upfitters Relay Coil – If Equipped (HD Only)

Spare (DS 1500 Only)

F49

–

10 Amp Red

Instrument Panel Cluster / HVAC (DS 1500 Only)

Instrument Cluster / MOD CSG (HD Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

385

F50

–

20 Amp Yellow

Air Suspension Control Module – If Equipped

F51

–

10 Amp Red

Ignition Node Module / Keyless Ignition Node Module,

Radio  Frequency  Hub  Module  /  Electric  Steering

Column Lock - If Equipped

F52

–

5 Amp Tan

Battery Sensor

F53

–

20 Amp Yellow

Trailer Tow – Left Turn/Stop Lights - If Equipped

F54

–

20 Amp Yellow

Non Memory Adjustable Pedals - If Equipped

F56

–

15 Amp Blue

Additional Diesel Content - If Equipped (DS 1500 Only)

F57

–

20 Amp Yellow

TCM/PCM  /  Solenoid  Trans  Pressure  SW  (RFE  Trans

Only) – If Equipped (HD Only)

Transmission (DS 1500 Only)

F58

–

10 Amp Red

Bed Lighting (LED) – If Equipped (HD Only)

F60

–

15 Amp Blue

Underhood Lamp / TCM – If Equipped (DS 1500 Only)

F61

–

10 Amp Red

UREA Sensor / PM Sensor – If Equipped (DS 1500 LD

Diesel & Cummins Diesel)

F62

–

10 Amp Red

Air Conditioning Clutch

F63

–

20 Amp Yellow

Ignition  Coils  (Gas),  Ignition  Coils  Capacitors  (Gas)  /

Short  Runner  Valve  Actuator  /  Urea  Heater  Control

Unit (DS 1500 LD Diesel) / RLY Coil Feed-SCR (DS 1500

LD Diesel)

Cavity

Cartridge Fuse

Micro Fuse

Description

6

386 IN CASE OF EMERGENCY

F64

–

25 Amp Clear

Fuel Injectors / Powertrain Control Module / SRV – If

Equipped

F65

–

10 Amp Red

MOD  Inverter  (Wake  Up)  /  Power  Port  /  USB  IP  /

WCPM – If Equipped (HD Only)

Spare (DS 1500 Only)

F66

–

10 Amp Red

Sunroof  /  Light  and  Rain  Sensor  Module  /  Inside

Rearview Mirror / Passenger Window SW / USB Port

Rear / Feed for R/A RLY #2 Coil – If Equipped

F67

–

10 Amp Red

CD / DVD / UCI Port – If Equipped (HD Only)

Bluetooth Hands-Free Module / CD – If Equipped

(DS 1500 Only)

F68

–

10 Amp Red

AEB RACAM HTR – If Equipped (HD Only)

F69

–

15 Amp Blue

SCR Module – If Equipped (HD Only)

F70

–

30 Amp Green

Fuel  Pump  Motor  /  K09  RLY  Coil  Feed  (Cummins

Diesel) – If Equipped

F71

–

25 Amp Clear

Amplifier / Active Noise Cancelation – If Equipped

(HD Only)

F72

–

10 Amp Red

PCM / DC/DC Converter Voltage– If Equipped

(DS 1500 Only)

F73

–

20 Amp Yellow

Fuel Transfer Pump (Rear Tank) – If Equipped

(HD Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

387

F74

–

20 Amp Yellow

Brake Vacuum Pump Gas/Diesel – If Equipped (DS 1500

Only)

F74

–

10 Amp Red

Backup Alarm – If Equipped (HD Only)

F75

–

10 Amp Red

ATMM / Coil-SCR Module RLY– If Equipped

(HD Only)

Coolant Temperature Valve – If Equipped

(DS 1500 Only)

F76

–

10 Amp Red

Electronic Stability Control (HD Only)

Brake  System  Module  /  Stop  Lamp  Switch  /  Electric

Park Brake / Clutch Pedal Switch (DS 1500 Only)

F77

–

10 Amp Red

Drivetrain  Control  Module  /  Front  Axle  Disconnect

Module / TCM (HD Only)

Drivetrain  Control  Module  /  ELSD  /  Front  Axle

Disconnect  Module  /  Transmission  Control  Relay  /

RDM  /  Power  Take  Off  Unit  –  If  Equipped  (DS  1500

Only)

F78

–

10 Amp Red

Engine Control Module / Powertrain Control Module /

Electric Power Steering (DS 1500 Only)

F78

–

15 Amp Blue

Engine Control Module / Powertrain Control Module /

AEB RACM MOD / Feed To AUX PDC Relay Coils (HD

Only)

F79

–

15 Amp Blue

ID / Clearance Lights

Cavity

Cartridge Fuse

Micro Fuse

Description

6

388 IN CASE OF EMERGENCY

F80

–

10 Amp Red

Universal  Garage  Door  Opener  /  Compass  /

Anti-Intrusion Module (DS 1500 Only)

ASSY  Overhead  Console  /  SW  Assist  /  SW  911  –  If

Equipped (HD Only)

F81

–

20 Amp Yellow

Trailer Tow Right Turn / Stop Lights - If Equipped

F82

–

10 Amp Red

Steering Column Control Module / Cruise Control

F83

–

–

No Connection

F84

–

15 Amp Blue

ASBM / HVAC / ICS / Rear Heated Seat Switches

F85

–

10 Amp Red

Airbag Module

F86

–

10 Amp Red

Airbag Module

F87

–

10 Amp Red

Air  Suspension  /  ITBM  /  Steering  Column  Control

Module  /  MOD  Gateway  CAN-C  Trailer  TPM  (HD

Only)

Air  Suspension  /  Trailer  Tow  /  DC/DC  Converter

(Voltage Stabilizer) / Steering Column Control Module

/ Occupant Classification Sensor (DS 1500 Only)

F88

–

15 Amp Blue

Instrument Panel Cluster

F90/F91

–

20 Amp Yellow

IGN or BATT Customer Selectable – If Equipped

(HD Only)

Power Outlet (Rear Seats) Customer Selectable (DS 1500

Only)

F93

–

20 Amp Yellow

Cigar Lighter - If Equipped

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

389

F94

–

10 Amp Red

Shift-By-Wire / Transfer Case Switch (DS 1500 Only)

Shift-By-Wire  /  Transfer  Case  Switch  /  Module  TPM

Trailer  (HD  Only)  /  Module  Gateway  Can-C  Trailer

TPM (HD Only)

F95

–

10 Amp Red

Rearview  Camera  /  Park  Assist  /  CHMSL  Camera  /

Blind Spot Sensor / Surround View Camera (HD Only)

Rear  Camera  /  Park  Assist  /  Blind  Spot  Sensor  /

Compass (DS 1500 Only)

F96

–

10 Amp Red

Rear Seat Heater Switch / Trunk Lamp With Flashlamp

Charger / Truck Lamp - If Equipped (DS 1500 Only)

Trailer Camera – If Equipped (HD Only)

F97

–

25 Amp Clear

Rear  Heated  Seats  And  Heated  Steering  Wheel  –  If

Equipped (DS 1500 Only)

F97

–

20 Amp Yellow

Front Heated Seat Passenger – If Equipped (HD Only)

F98

–

25 Amp Clear

Front Heated Seats – If Equipped (DS 1500 Only)

F98

–

20 Amp Yellow

Front Heated Seat Driver – If Equipped (HD Only)

F99

–

10 Amp Red

HVAC / DASM (DS 1500 Only)

HVAC  /  In-Car  Temperature  Sensor  /  CSG  MOD  /

Humidity Sensor (HD Only)

F100

–

10 Amp Red

Upfitters – If Equipped (HD Only)

F101

–

15 Amp Blue

SSV Only

F101

–

20 Amp Yellow

Rear Heated Seat Right (HD Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

6

390 IN CASE OF EMERGENCY

(Continued)

JACKING AND TIRE CHANGING

F102

–

20 Amp Yellow

Rear Heated Seat Left / Run RLY #3 Coil (HD Only)

F103

–

10 Amp Red

HeadLamp AFLS (HD Only)

F104

–

20 Amp Yellow

Power  Outlets  (Instrument  Panel  /  Center  Console)  /

Trunk – If Equipped (DS 1500 Only)

UCI Port / USB Rear (HD Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

CAUTION!

• When installing the power distribution center cover, it

is important to ensure the cover is properly positioned

and fully latched. Failure to do so may allow water to

get  into  the  power  distribution  center  and  possibly

result in an electrical system failure.

• When  replacing  a  blown  fuse,  it  is  important  to  use

only a fuse having the correct amperage rating. The use

of a fuse with a rating other than indicated may result

in a dangerous electrical system overload. If a properly

rated fuse continues to blow, it indicates a problem in

the circuit that must be corrected.

WARNING!

• Do not attempt to change a tire on the side of the vehicle

close to moving traffic. Pull far enough off the road to

avoid the danger of being hit when operating the jack

or changing the wheel.

• Being  under  a  jacked-up  vehicle  is  dangerous.  The

vehicle  could  slip  off  the  jack  and  fall  on  you.  You

could  be  crushed.  Never  put  any  part  of  your  body

under  a  vehicle  that  is  on  a  jack.  If  you  need  to  get

under a raised vehicle, take it to a service center where

it can be raised on a lift.

• Never start or run the engine while the vehicle is on a

jack.

IN CASE OF EMERGENCY

391

4500/5500 Models

These vehicles do not come equipped with a jack.
NOTE:

Jacking and tire  changing  on  4500/5500 models  should be

performed  by  an  authorized  dealer,  or  knowledgeable

service  personnel  with  the  appropriate  heavy  duty equip-

ment, like a tire service company.

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or slip-

pery areas.

2. Place the gear selector into PARK. On four-wheel drive

vehicles, shift the transfer case to the 4L position.

3. Turn on the Hazard Warning flasher.
4. Apply the parking brake.
5. Turn the ignition OFF.

• The jack is designed to be used as a tool for changing

tires  only.  The  jack  should  not  be  used  to  lift  the

vehicle  for  service  purposes.  The  vehicle  should  be

jacked on a firm level surface only. Avoid ice or slip-

pery areas.

WARNING! (Continued)

WARNING!

Do not attempt to change a tire on the side of the vehicle

close  to moving traffic. Pull far enough  off the road to

avoid being hit when operating the jack or changing the

wheel.

6

392 IN CASE OF EMERGENCY

(Continued)

6. Block  both  the  front  and  rear  of  the  wheel  diagonally

opposite  the  jacking  position.  For  example,  if  the  right

front wheel is being changed, block the left rear wheel.

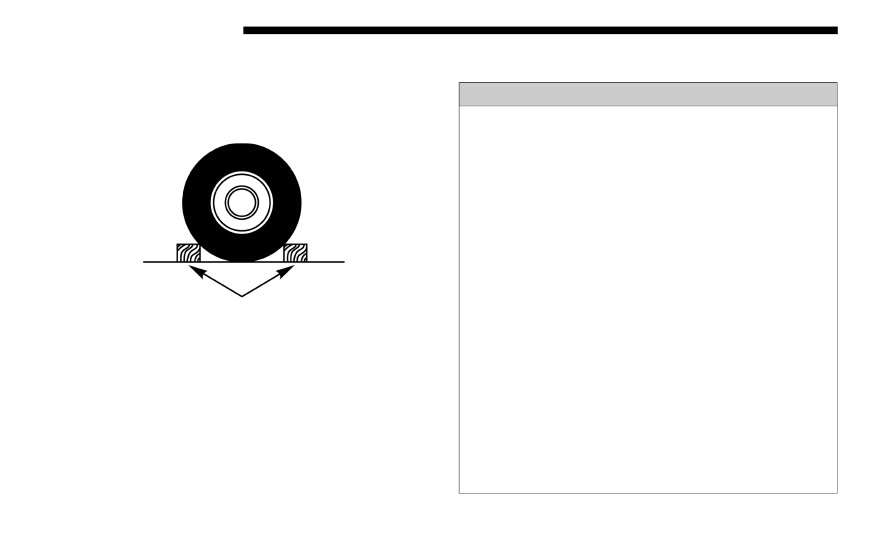

Wheel Blocked

NOTE:

Passengers  should  not  remain  in  the  vehicle  when  the

vehicle is being jacked.

Jacking Instructions 4500 And 5500 Series

WARNING!

Carefully  follow  these  tire  changing  warnings  to  help

prevent personal injury or damage to your vehicle:
• Always  park  on  a  firm,  level  surface  as  far  from  the

edge  of  the  roadway  as  possible  before  raising  the

vehicle.

• Turn on the Hazard Warning flasher.
• Block the  wheel  diagonally opposite  the wheel to be

raised.

• Apply the parking brake firmly and set the transmis-

sion in PARK.

• Never start or run the engine with the vehicle on a jack.
• Do not let anyone sit in the vehicle when it is on a jack.
• Do not get under the vehicle when it is on a jack. If you

need to get under a raised vehicle, take it to a service

center where it can be raised on a lift.

• Only  use  the  jack  in  the  positions  indicated  and  for

lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely careful

of motor traffic.

IN CASE OF EMERGENCY

393

Jack Warning Label

1. If equipped, remove the spare wheel, jack, and tools from

storage.

2. Using the lug wrench, loosen, but do not remove, the lug

nuts  by  turning  them  counterclockwise  one  turn  while

the wheel is still on the ground.

• To assure that spare tires, flat or inflated, are securely

stowed,  spares  must  be  stowed  with  the  valve  stem

facing the ground.

WARNING! (Continued)

CAUTION!

Do  not  attempt  to  raise  the  vehicle  by  jacking  on

locations  other  than  those  indicated  in  the  Jacking

Instructions for this vehicle.

6

394 IN CASE OF EMERGENCY

3. When changing the front wheel, assemble the jack driver

to the jack and connect the jack driver to the extension

tube. Place the jack under the axle as close to the tire as

possible  with  the  jack  driver  extending  to  the  front.

Connect the extension tubes and lug wrench.

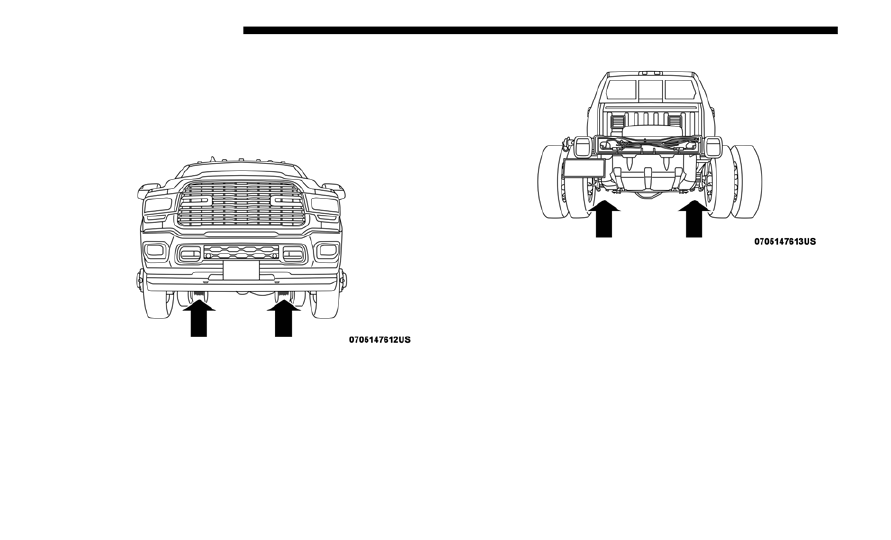

Front Jacking Locations

When changing a rear wheel, assemble the jack driver to

the jack and connect the jack driver to the extension tubes.

Securely place the jack under the sway bar bracket (unless

both tires are flat on one side, then place jack under shock

bracket) facing forward in vehicle. Connect the extension

tubes and lug wrench.

Rear Jacking Location

Before raising the wheel off the ground, make sure that

the jack will not damage surrounding truck parts and

adjust the jack position as required.

NOTE:

If the jack will not lower by turning the dial (thumbwheel) by

hand, it may be necessary to use the jack driver in order to

lower the jack.
4. By  rotating the  lug wrench clockwise,  raise  the vehicle

until the wheel just clears the surface.

IN CASE OF EMERGENCY

395

5. Remove the lug nuts and pull the wheel off. Install the

spare wheel and lug nuts with the cone shaped end of the

nuts  toward  the  wheel  on  single  rear  wheel  (SRW)

models. On dual rear wheel models (DRW) the lug nuts

are a two-piece assembly with a flat face. Lightly tighten

the nuts. To avoid risk of forcing the vehicle off the jack,

do not fully tighten the nuts until the vehicle has been

lowered.

6. Using the lug wrench, finish tightening the nuts using a

crisscross pattern. For the proper lug nut torque specifica-

tions refer to “Wheel And Tire Torque Specifications” in

“Technical Specifications.” If in doubt about the correct

tightness, have them checked with a torque wrench by an

authorized dealer or at a service station.

7. Install wheel center cap (if equipped) and remove wheel

blocks. Do not install chrome or aluminum wheel center

caps on the spare wheel. This may result in cap damage.

8. Lower the jack to its fully closed position. If the jack will

not lower by turning the dial (thumbwheel) by hand, it

may be necessary to use the jack driver in order to lower

the jack. Stow the replaced tire, jack, and tools as previ-

ously described.

9. Adjust the tire pressure when possible.

WARNING!

Raising the vehicle higher than necessary can make the

vehicle  less  stable.  It  could  slip  off  the  jack  and  hurt

someone  near  it.  Raise  the  vehicle  only  enough  to

remove the tire.

WARNING!

A loose tire or jack thrown forward in a collision or hard

stop,  could  endanger  the  occupants  of  the  vehicle.

Always  stow  the  jack  parts  and  the  spare  tire  in  the

places provided.

6
