Overhead Sunglass Storage

At the front of the overhead console, a compartment is

provided for the storage of one pair of sunglasses.
From the closed position, push the door latch to open the

compartment.

The door will slowly rotate to the full open position.

PICKUP BOX

The pickup box has many features designed for utility and

convenience.

NOTE:

If you are installing a Toolbox, Ladder Rack or

Headache Rack at the front of the Pickup Box, you must

use Mopar Box Reinforcement Brackets that are available

from an authorized dealer.

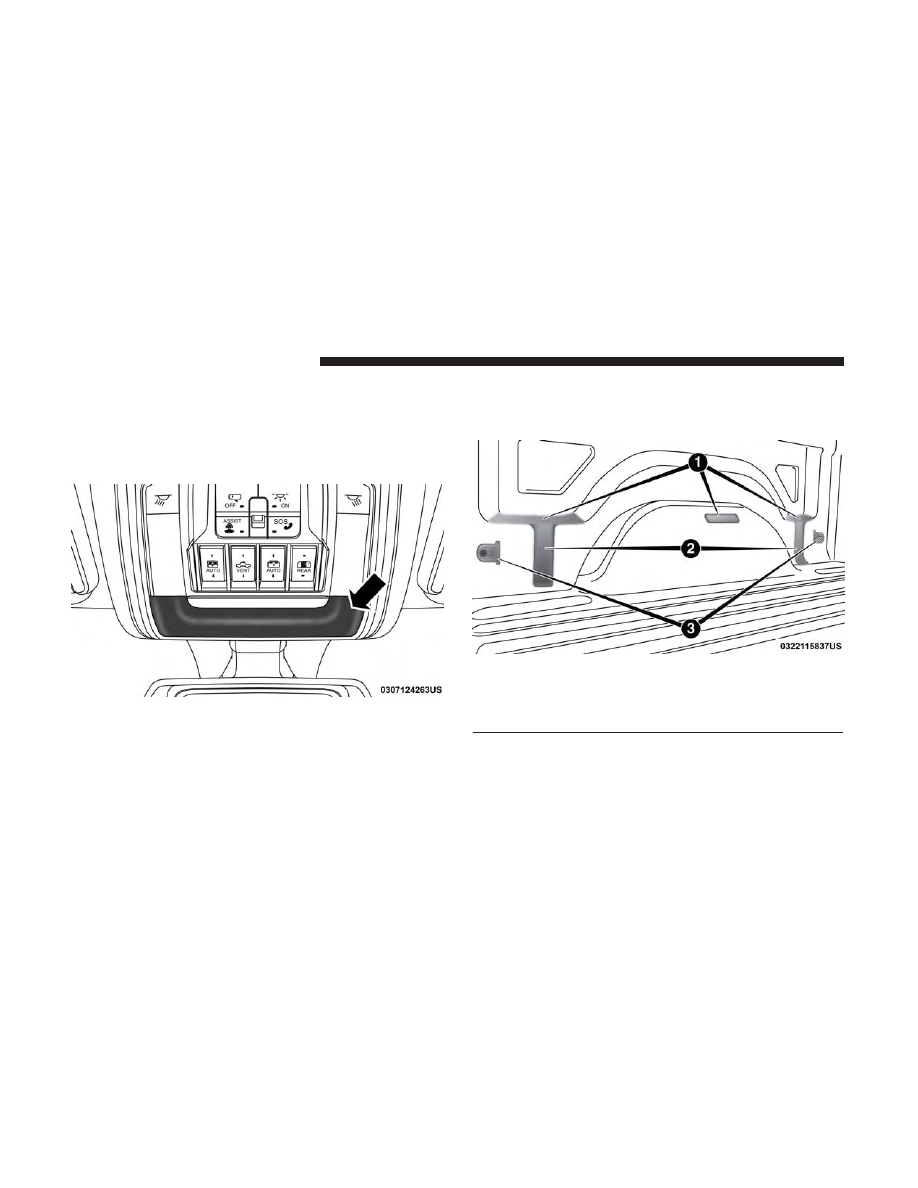

Overhead Sunglass Door

Pick Up Box Features

1 — Upper Load Floor Indents
2 — Bulk Head Dividers
3 — Cleats

134

GETTING TO KNOW YOUR VEHICLE

You can carry wide building materials (sheets of plywood,

etc.) by building a raised load floor. Place lumber across the

box in the indentations provided above the wheel housings

and in the bulkhead dividers to form the floor.

WARNING!

• The pickup box is intended for load carrying pur-

poses only, not for passengers, who should sit in
seats and use seat belts.

• Care should always be exercised when operating a

vehicle with unrestrained cargo. Vehicle speeds may
need to be reduced. Severe turns or rough roads may
cause shifting or bouncing of the cargo that may
result in vehicle damage. If wide building materials
are to be frequently carried, the installation of a
support is recommended. This will restrain the cargo
and transfer the load to the pickup box floor.

• If you wish to carry more than 600 lbs (272 kg) of

material suspended above the wheelhouse, supports
must be installed to transfer the weight of the load to
the pickup box floor or vehicle damage may result.
The use of proper supports will permit loading up to
the rated payload.

(Continued)

WARNING! (Continued)

• Unrestrained cargo may be thrown forward in an

accident causing serious or fatal injury.

There are stampings in the sheet metal on the inner side

bulkheads of the box in front of and behind both wheel

housings. Place wooden boards across the box from side to

side to create separate load compartments in the pickup

box.
There are four tie-down cleats bolted to the lower sides of

the pickup box that can sustain loads up to 1000 lbs

(450 kg) total.

RAMBOX — IF EQUIPPED

The RamBox system is an integrated pickup box storage

and cargo management system consisting of three features:
• Integrated box side storage bins
• Cargo extender/divider
• Bed rail tie-down system

NOTE:

Bed rail tie-down system is also available for

vehicles not equipped with a RamBox.

3

GETTING TO KNOW YOUR VEHICLE

135

RamBox Integrated Box Side Storage Bins

Cargo storage bins are located on both sides of the pickup

box. The cargo storage bins provide watertight, lockable,

illuminated storage for up to 150 lbs (68 kg) of evenly

distributed cargo.

CAUTION!

Failure to follow the following items could cause
damage to the vehicle:
• Assure that all cargo inside the storage bins is

properly secured.

• Do not exceed cargo weight rating of 150 lb (68 kg)

per bin.

To open a storage bin with the RamBox unlocked, push and

release the button located on the lid. The RamBox lid will

open upward to allow hand access. Lift the lid to fully

open.

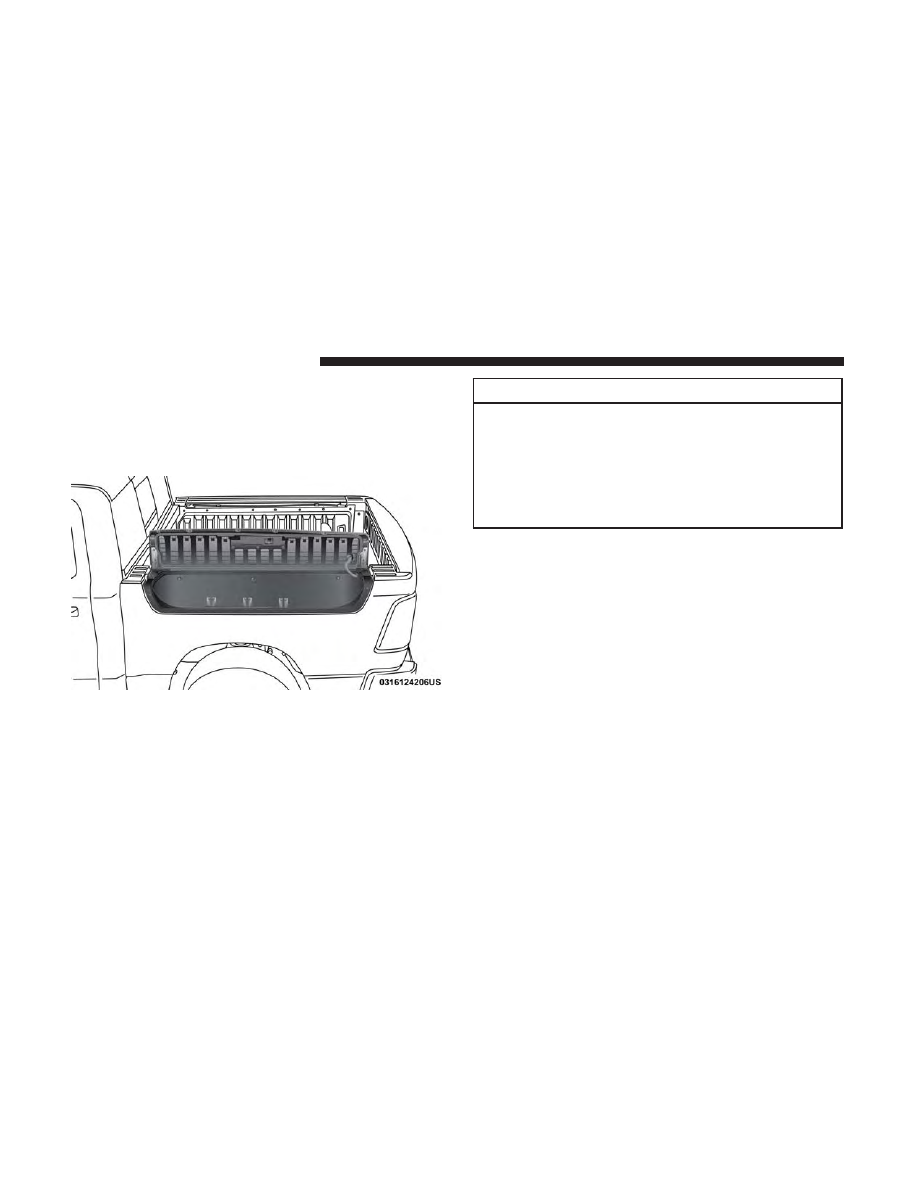

RamBox Cargo Storage Bins

136

GETTING TO KNOW YOUR VEHICLE

NOTE:

RamBox will not open when the pushbutton is

pushed if the RamBox is locked.

CAUTION!

Leaving the lid open for extended periods of time
could cause the vehicle battery to discharge. If the lid
is required to stay open for extended periods of time, it
is recommended that the bin lights be turned off
manually using the on/off switch.

The interior of the RamBox will automatically illuminate

when the lid is opened. The timing can be adjusted through

your touchscreen.
Refer to “Uconnect Settings” in “Multimedia” for further

information.
Cargo bins feature two removable drain plugs (to allow

water to drain from bins). To remove plug, pull up on the

edge. To install push plug downward into drain hole.
If equipped, a power inverter can be found inside the

RamBox.
Refer to “Electrical Power Outlets” in “Getting To Know

Your Vehicle” for further information.

NOTE:

Provisions are provided in the bins for cargo

dividers. These accessories (in addition to other RamBox

accessories) are available from Mopar.

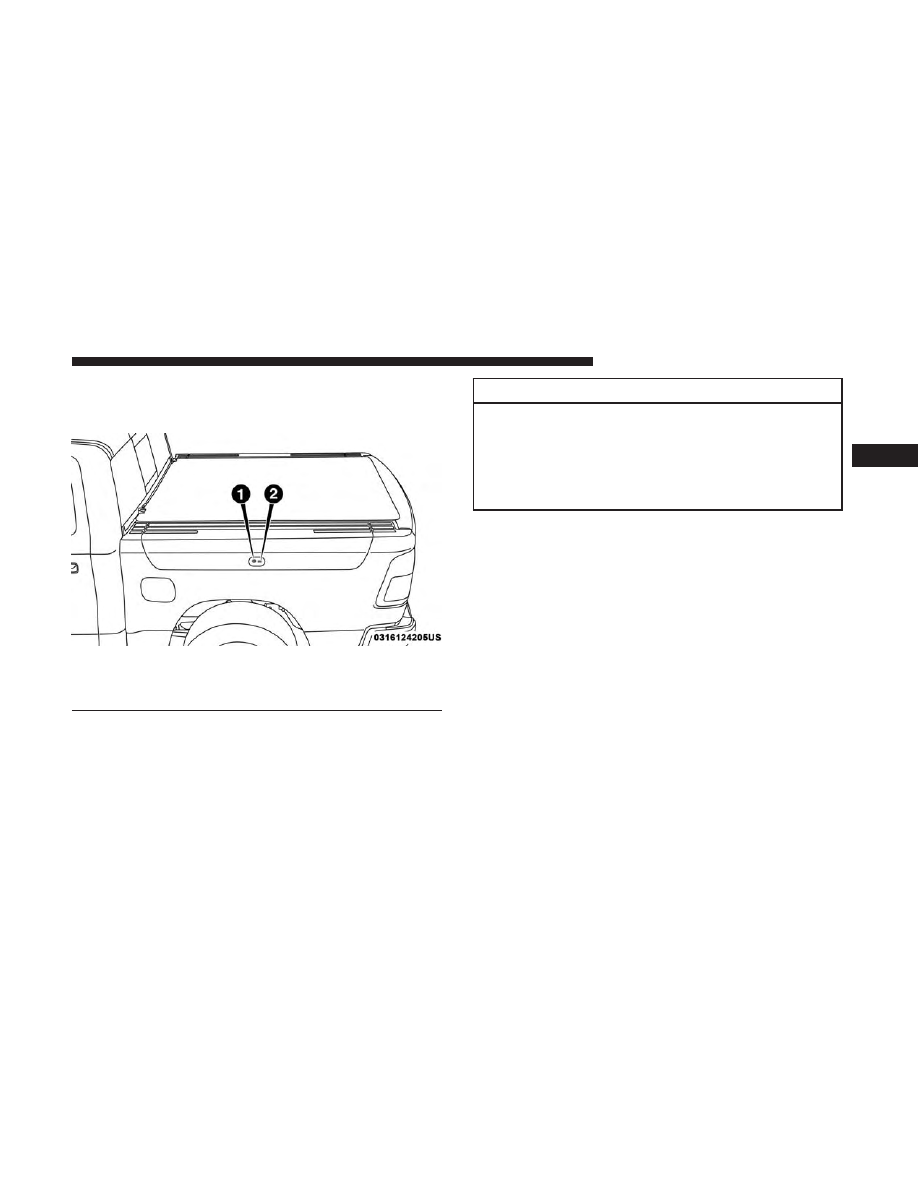

RamBox Push Button And Keyhole Lock

1 — Keyhole Lock
2 — Push Button

3

GETTING TO KNOW YOUR VEHICLE

137

Locking And Unlocking RamBox

Push and release the lock or unlock button on the key fob

to lock and unlock all doors, the tailgate and the RamBox

(if equipped). Refer to “Keys” in “Getting To Know Your

Vehicle” for further details. The RamBox storage bins can

also be locked using the emergency key. To lock and unlock

the storage bin, insert the emergency key into the keyhole

and turn clockwise to lock or counterclockwise to unlock.

Always return the key to the upright (vertical) position

before removing it from the keyhole.

CAUTION!

• Ensure cargo bin lids are closed and latched before

moving or driving vehicle.

• Loads applied to the top of the bin lid should be

minimized to prevent damage to the lid and latching/
hinging mechanisms.

• Damage to the RamBox bin may occur due to heavy/

sharp objects placed in bin that shift due to vehicle
motion. In order to minimize potential for damage,
secure all cargo to prevent movement and protect
inside surfaces of bin from heavy/sharp objects with
appropriate padding.

RamBox Safety Warning

Carefully follow these warnings to help prevent personal

injury or damage to your vehicle:

WARNING!

• Always close the storage bin covers when your

vehicle is unattended.

• Do not allow children to have access to the storage

bins. Once in the storage bin, young children may
not be able to escape. If trapped in the storage bin,
children can die from suffocation or heat stroke.

• In an accident, serious injury could result if the

storage bin covers are not properly latched.

• Do not drive the vehicle with the storage bin covers

open.

• Keep the storage bin covers closed and latched while

the vehicle is in motion.

• Do not use a storage bin latch as a tie down.

138

GETTING TO KNOW YOUR VEHICLE

RamBox Storage Bin Cover Emergency Release Lever
— If Equipped

As a security measure, a Storage Bin Cover Emergency

Release is built into the storage bin cover latching mecha-

nism.

NOTE:

In the event of an individual being locked inside

the storage bin, the storage bin cover can be opened from

inside of the bin by pulling on the glow-in-the-dark lever

attached to the storage bin cover latching mechanism.

Bed Extender — If Equipped

The bed extender has three functional positions:
• Storage Position
• Divider Position
• Extender Position

Storage Position

The storage position for the bed extender is at the front of

the truck bed which maximizes the bed cargo area when

not in use.

Storage Bin Cover Emergency Release Lever

3

GETTING TO KNOW YOUR VEHICLE

139

To install the bed extender into the storage position,

perform the following:
1. Make sure the center handle is unlocked using the

vehicle key and rotate the center handle vertically to

release the extender side gates.

2. With the side gates open, position the extender fully

forward in the bed against the front panel.

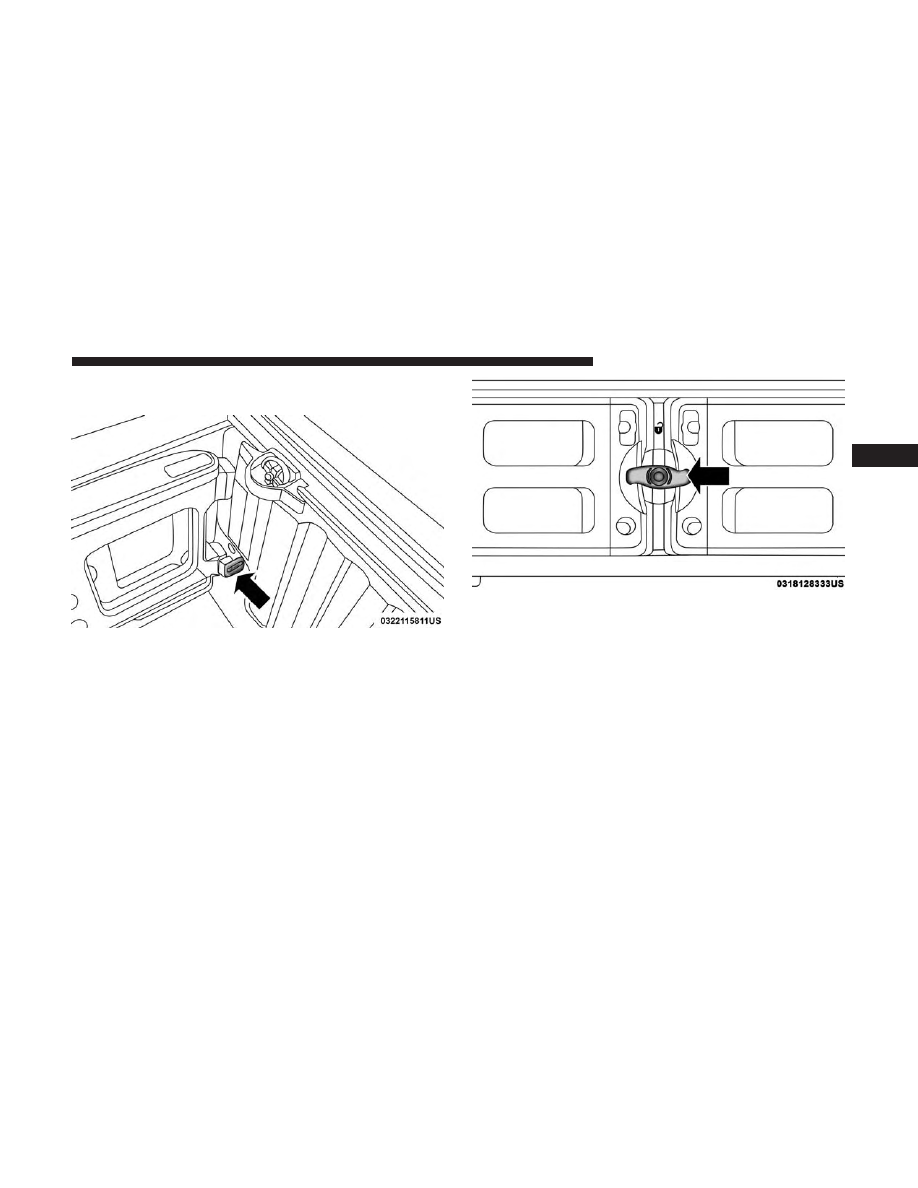

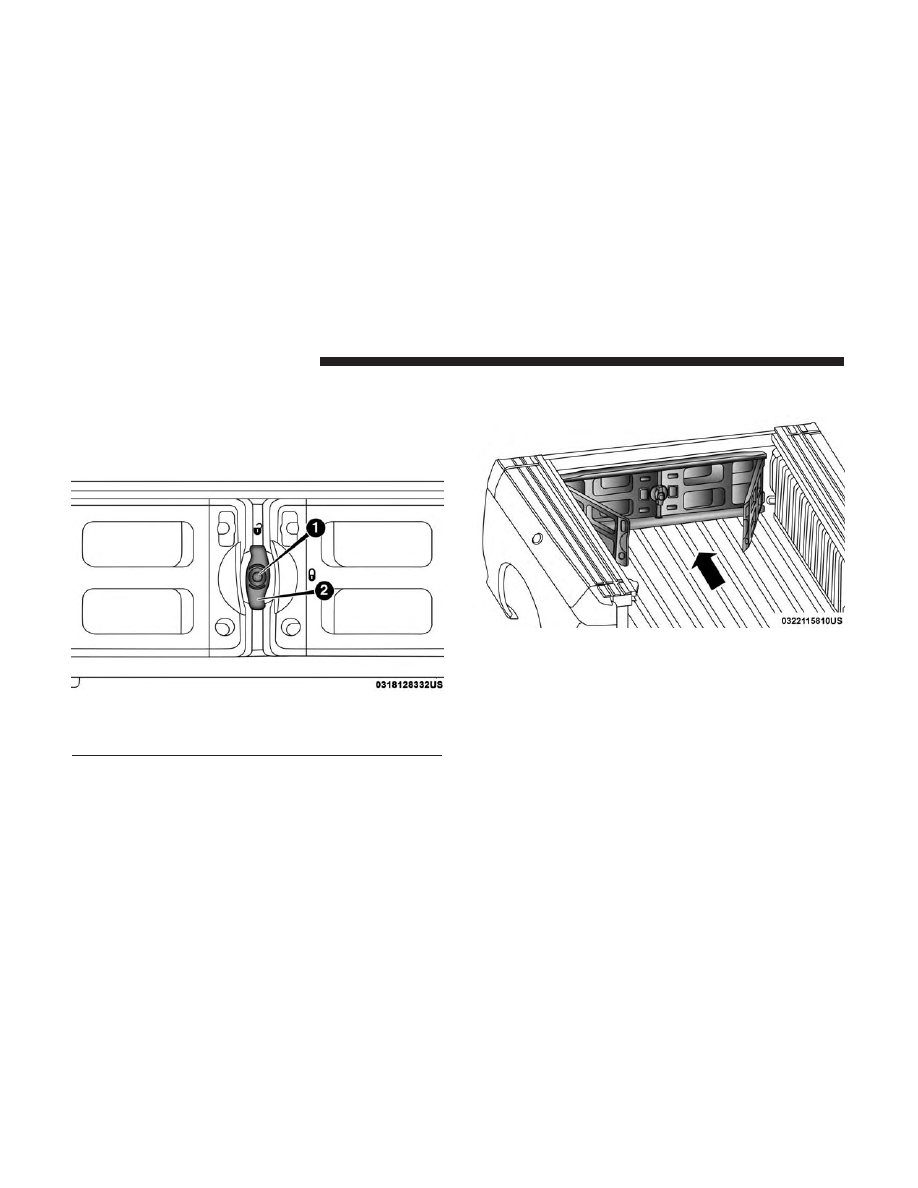

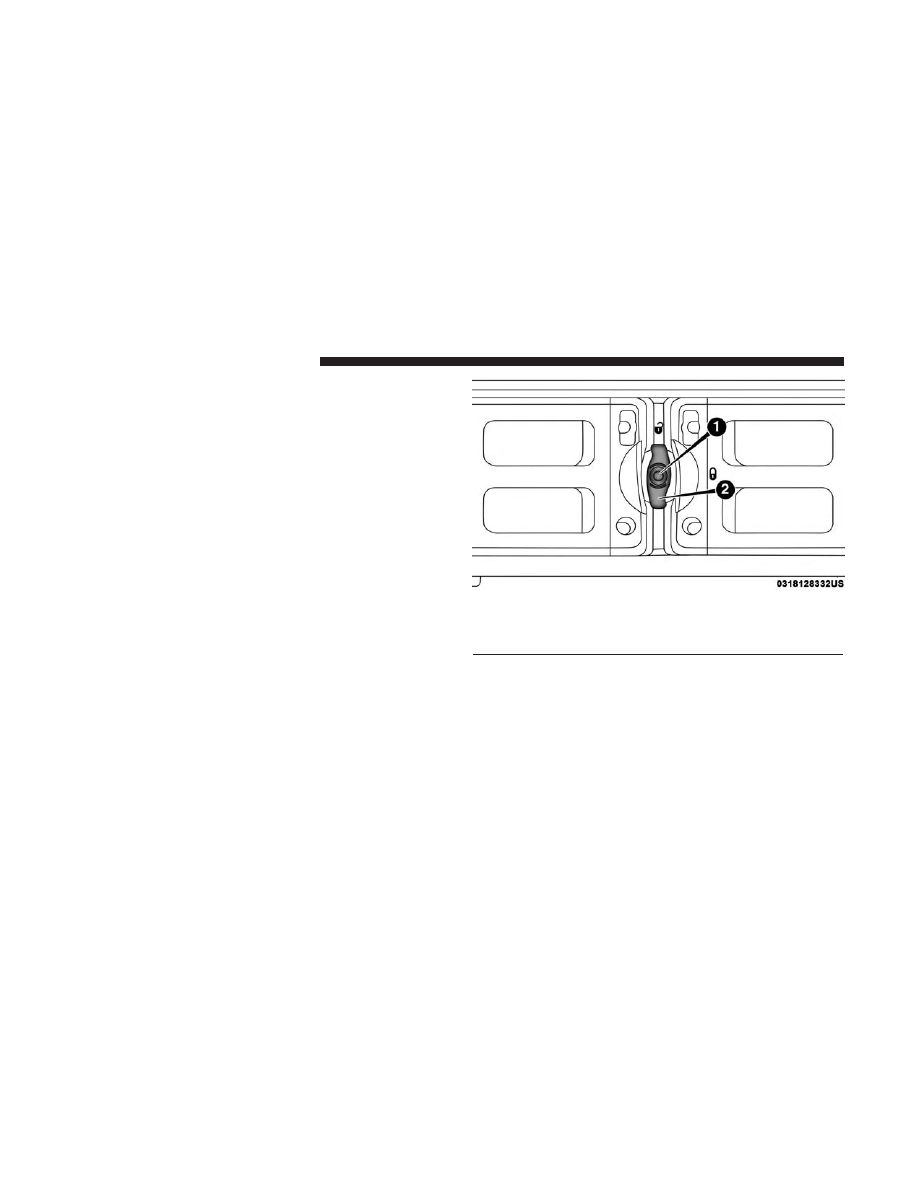

Center Handle And Lock

1 — Center Handle Lock
2 — Handle

Storage Position

140

GETTING TO KNOW YOUR VEHICLE

3. Rotate the side gates closed allowing the outboard ends

to be positioned in front of the cargo tie down loops.

4. Rotate the center handle horizontally to secure the side

gates in the closed position.

5. Lock the center handle using the vehicle key to secure

the panel into place.

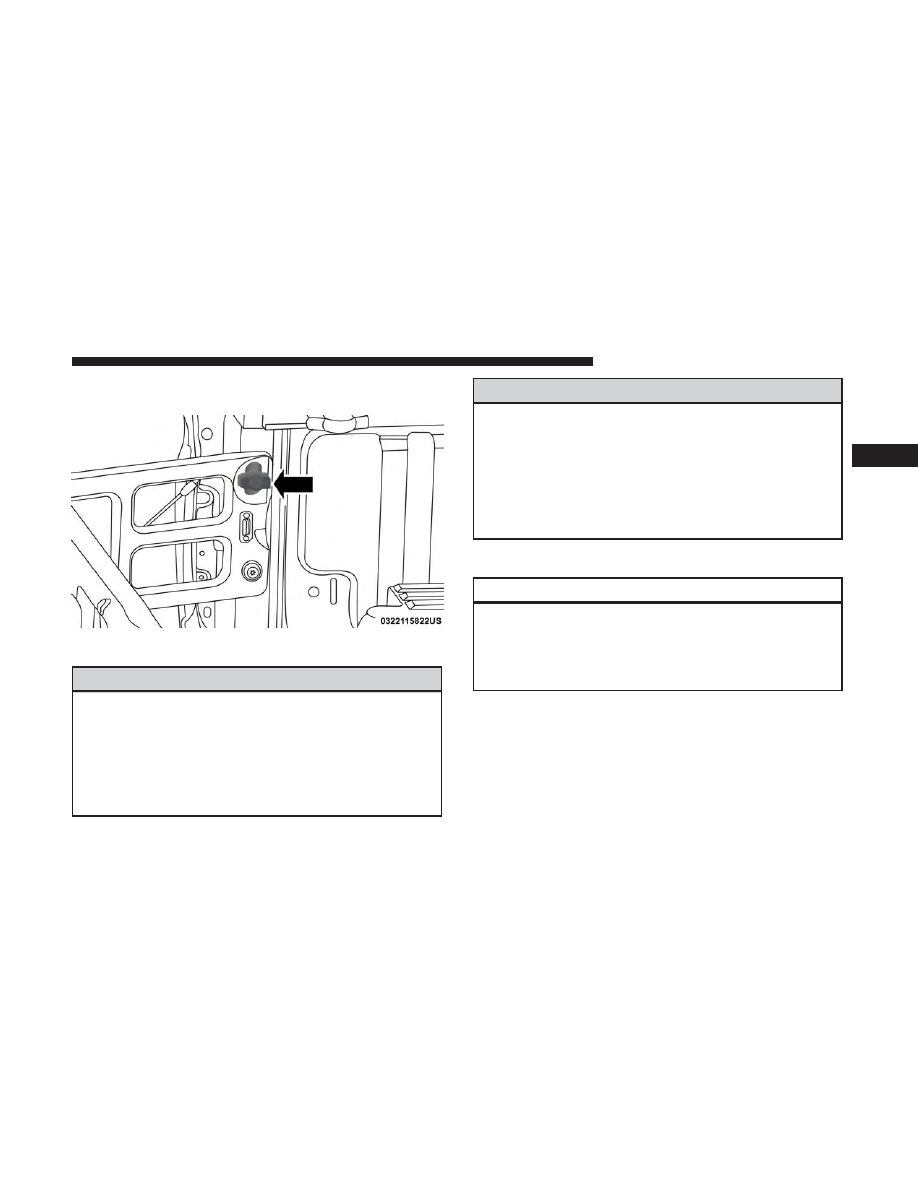

Cargo Tie Down Loop

Side Gates Closed

3

GETTING TO KNOW YOUR VEHICLE

141

Divider Position

The divider position is intended for managing your cargo

and assisting in keeping cargo from moving around the

bed. There are 11 divider slots along the bed inner panels

which allow for various positions to assist in managing

your cargo.
To install the bed extender into a divider position, perform

the following:
1. Make sure the center handle is unlocked using the

vehicle key and rotate the center handle vertically to

release the extender side gates.

Center Handle And Lock

1 — Center Handle Lock
2 — Handle

142

GETTING TO KNOW YOUR VEHICLE

2. With the side gates open, position the extender so the

outboard ends align with the intended slots in the sides

of the bed.

3. Rotate the side gates closed so that the outboard ends

are secured into the intended slots of the bed.

4. Rotate the center handle horizontally to secure the side

gates in the closed position.

5. Lock the center handle to secure the panel into place.

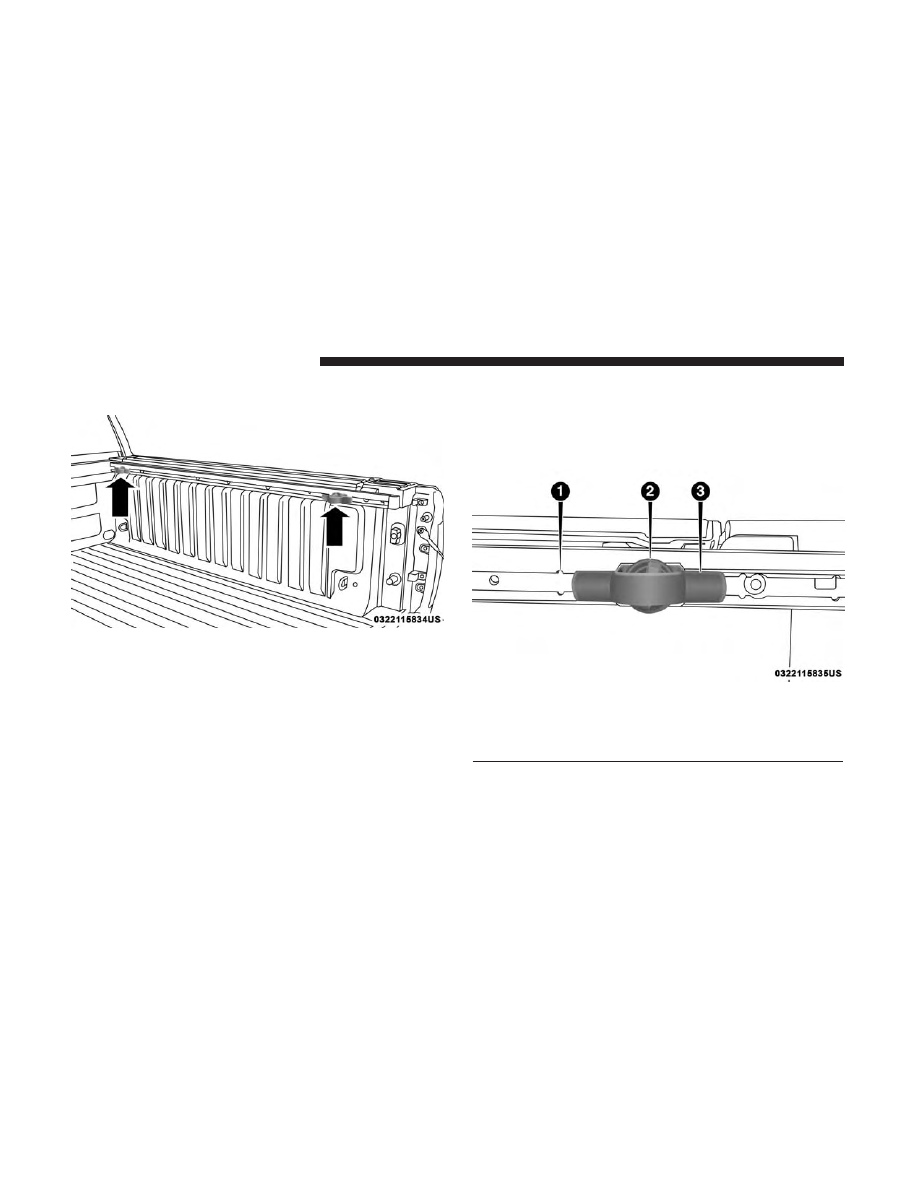

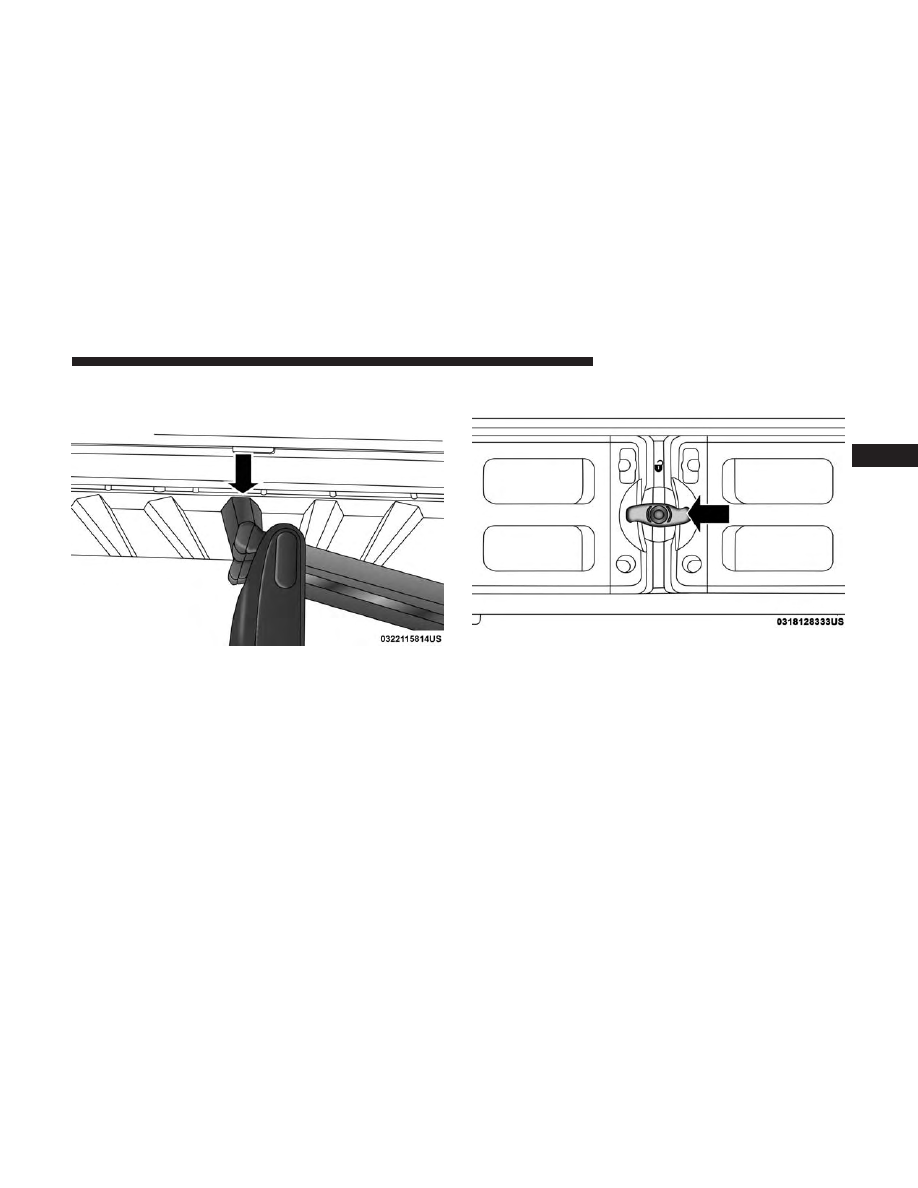

Aligning Gate To Slots

Side Gates Closed

3

GETTING TO KNOW YOUR VEHICLE

143

Extender Position

The extender position allows you to load the bed of the

truck beyond the tail gate. The bed extender will add an

additional 15 inches (38 cm) in the back of the truck when

additional cargo room is needed. The extender position

utilizes a locating pin and rotating handle located on both

sides of the truck bed near the tailgate.

To install the bed extender into the extender position,

perform the following:
1. Lower the tailgate.
2. Make sure the center handle is unlocked and rotate the

center handle vertically in order to release the extender

side gates.

3. Fit the end of the side gate ends onto the pin and handle.

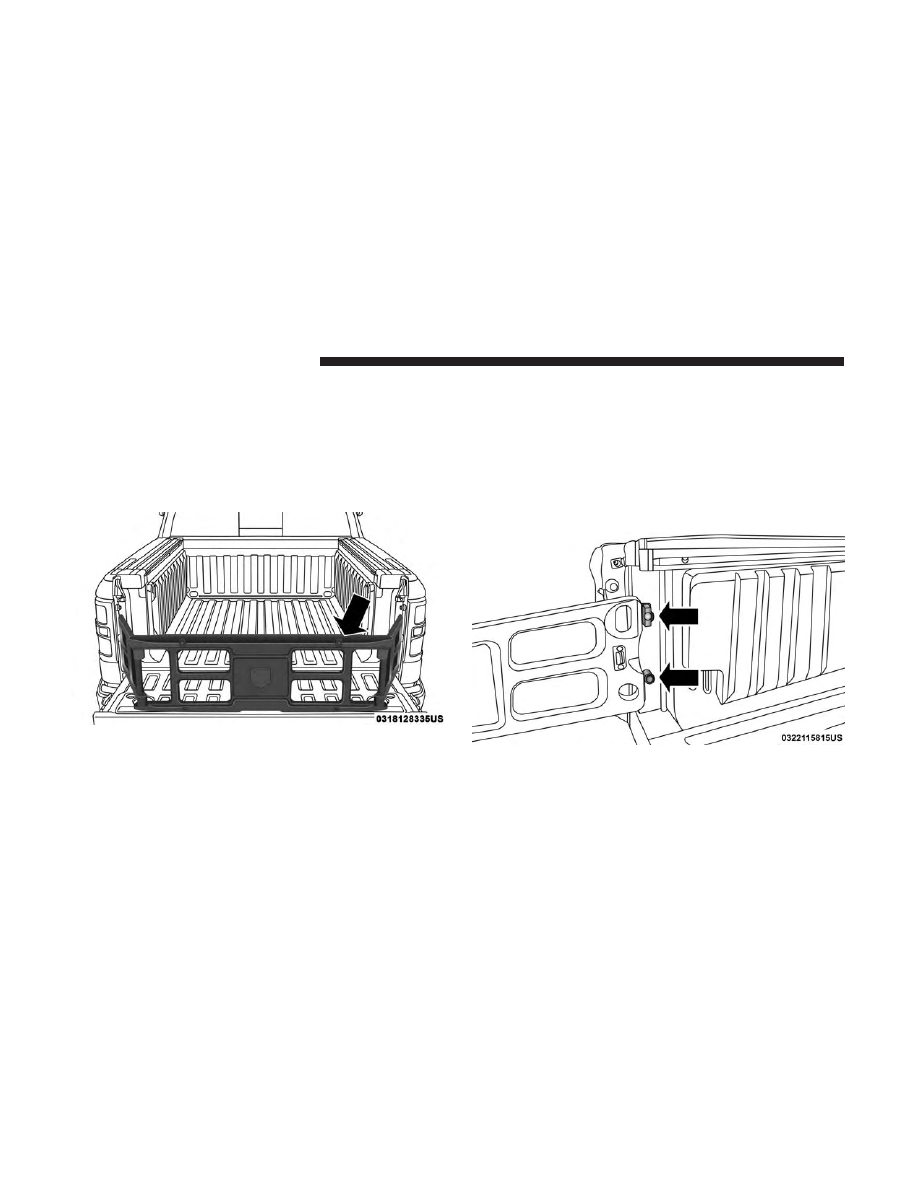

Extender Position

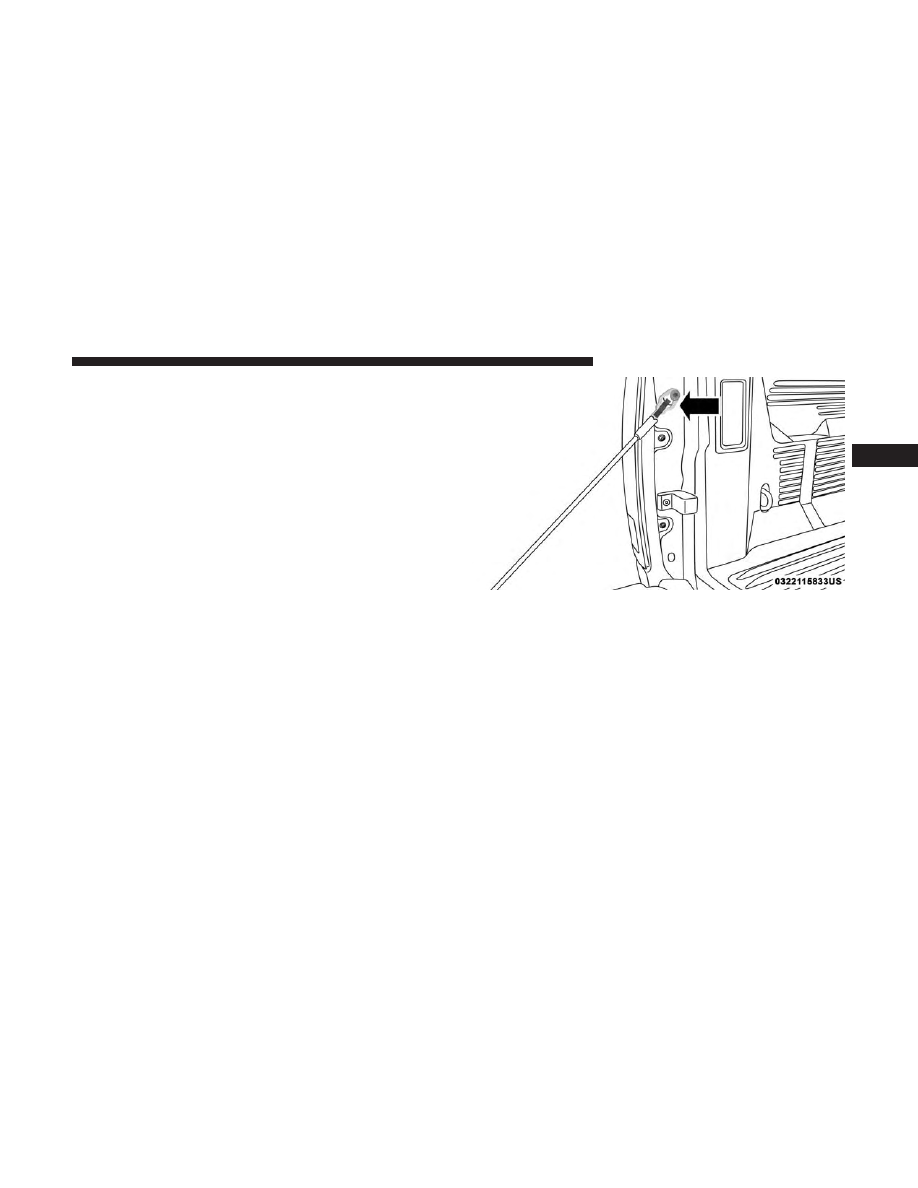

Extender Installation

144

GETTING TO KNOW YOUR VEHICLE

4. Rotate the handles to the horizontal position to secure

into place.

WARNING!

To reduce the risk of potential injury or property
damage:

• Cargo must be secured.

• Do not exceed cargo load rating of your vehicle.

• Secure all loads to truck utilizing cargo tie downs.

• Extender should not be used as cargo tie down.

(Continued)

WARNING! (Continued)

• When vehicle is in motion do not exceed 150 lbs

(68 kg) load on the tailgate.

• The bed extender is not intended for off road use.

• When not in use, the extender/divider should be in

stowed or divider position with the tailgate closed.

• When in use all handles are to be in the locked

position.

Bed Rail Tie-Down System

CAUTION!

The maximum load per cleat should not exceed 250 lbs
(113 kg) and the angle of the load on each cleat should
not exceed 45 degrees above horizontal, or damage to
the cleat or cleat rail may occur.

NOTE:

This feature is available for vehicles both equipped,

or not equipped, with a RamBox.

Locking Tab

3

GETTING TO KNOW YOUR VEHICLE

145

There are two adjustable cleats on each side of the bed that

can be used to assist in securing cargo.

Each cleat must be located and tightened down in one of

the detents, along either rail, in order to keep cargo

properly secure.

To move the cleat to any position on the rail, turn the nut

counterclockwise, approximately three turns. Then pull out

on the cleat and slide it to the detent nearest the desired

location. Make sure the cleat is seated in the detent and

tighten the nut.

Adjustable Cleats

Adjustable Cleat Assembly

1 — Utility Rail Detent
2 — Cleat Retainer Nut
3 — Utility Rail Cleat

146

GETTING TO KNOW YOUR VEHICLE

To remove the cleats from the utility rail, remove the end

cap screw located in the center of the end cap, using a #T30

Torx head driver. Remove the end cap and slide the cleat

off the end of the rail.

SLIDE-IN CAMPERS

Camper Applications

Certain truck models are not recommended for slide-in

campers. To determine if your vehicle is excluded, please

refer to the “Consumer Information Truck-Camper Load-

ing” document available from an authorized dealer. For

safety reasons, follow all instructions in this important

document.

WARNING!

To avoid inhaling carbon monoxide, which is deadly,
the exhaust system on vehicles equipped with “Cap or
Slide-In Campers” should extend beyond the over-
hanging camper compartment and be free of leaks.

NOTE:

When a cap or pickup camper is installed on a

vehicle, an alternate Center High-Mounted Stop Light

(CHMSL) must be provided.

EASY-OFF TAILGATE

To simplify mounting of a camper unit with an overhang,

the tailgate can be removed.

NOTE:

The electric connector at the bottom of the tailgate

must be disconnected prior to removing the tailgate.

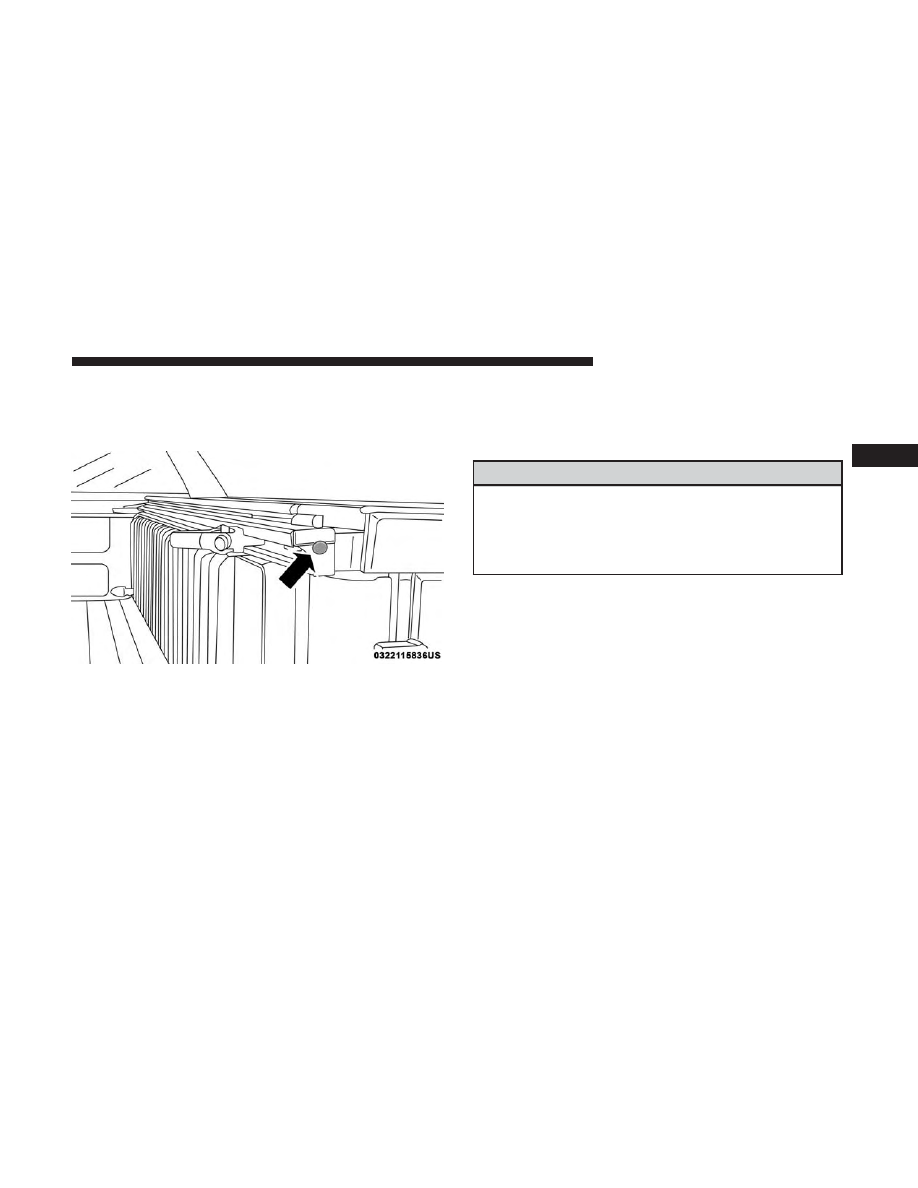

Utility Rail End Cap

3

GETTING TO KNOW YOUR VEHICLE

147

Disconnecting The Rear Camera And Remote
Keyless Entry

1. Open the tailgate to access the rear camera or Remote

Keyless Entry connector bracket located on the rear sill.

2. Remove the connector bracket from the sill by pushing

inward in the locking tab.

3. Disconnect the chassis wiring harness, ensuring the

connector bracket does not fall into the sill.

4. Connect the chassis plug and bracket (provided in the

glove compartment) to the chassis wiring harness and

insert the bracket back into the sill.

5. Connect the tailgate plug (provided in the glove com-

partment) to the tailgate wiring harness to ensure that

the terminals do not corrode.

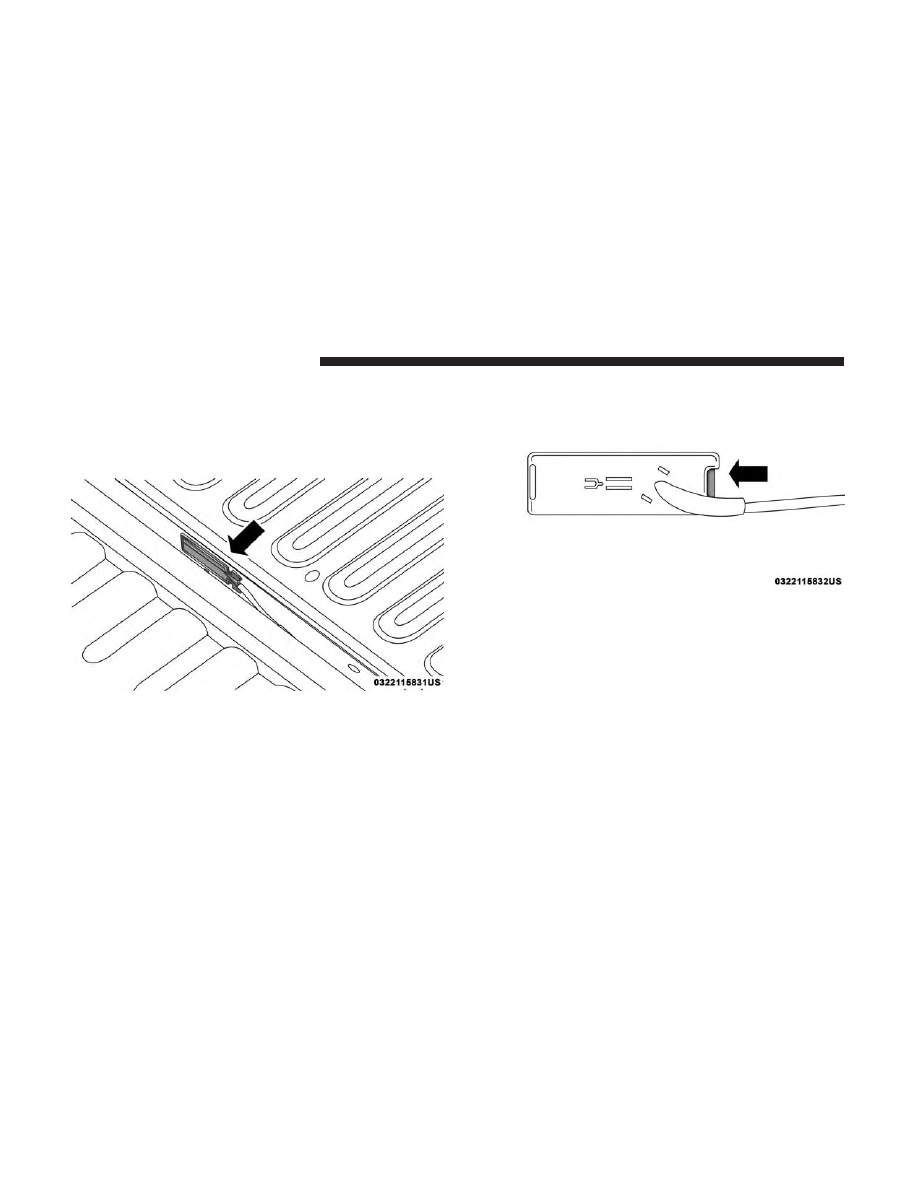

Connector Bracket

Locking Tab

148

GETTING TO KNOW YOUR VEHICLE

6. Tape the tailgate harness and bracket against the

forward-facing surface of the tailgate. This will prevent

damaging the connector and bracket when storing or

reinstalling the tailgate.

Removing The Tailgate

1. Disconnect the wiring harness for the rear camera and

or power locks (if equipped).

NOTE:

Refer to “Disconnecting The Rear Camera And

Remote Keyless Entry” in this section.
2. Unlatch the tailgate and remove the support cables by

releasing the lock tang from the pivot.

NOTE:

Make sure tailgate is supported when removing

support cables.

3. Position the tailgate on a 45 degree angle.
4. Raise the right side of the tailgate until the right side

pivot clears the hanger bracket.

5. Slide the entire tailgate to the right to free the left side

pivot.

6. Remove the tailgate from the vehicle.

NOTE:

Do not carry the tailgate loose in the truck pickup

box.

Locking Tang

3

GETTING TO KNOW YOUR VEHICLE

149
