RAM 1500 (2019 year). Manual - part 8

With the upper lid closed, pull on the lower handle to open the

lower storage bin. The lower bin contains a power inverter

outlet located in the forward portion of the lower bin. There is

also a “fill line” located long the rear inside wall of the lower

bin. Contents above the “fill line” may interfere with cup-

holder placement if equipped with a premium center console.

WARNING!

Do not operate this vehicle with a console compartment
lid in the open position. Driving with the console
compartment lid open may result in injury in a collision.

Premium Center Console — If Equipped

The premium center console is equipped with two front

storage bins located in front of the center storage compart-

ment. These storage bins may be equipped with tandem

doors. Push the front bin to access the cupholders. Or push

the rear bin to access the coinholder/small storage bin.

Forward Portion Of Lower Storage Bin

Center Console Tandem Doors— If Equipped

1 — Push Front Bin Access
2 — Push Rear Bin Access

118

GETTING TO KNOW YOUR VEHICLE

Push the release button at the front of the cupholder bin to

slide tray rearward for access of front lower storage bin, or

forward to access the rear lower storage bin with the center

console lid in the open position.

Tandem Doors Open Position

1 — Front Bin Open
2 — Rear Bin Open

Push Release Button To Slide Tray

3

GETTING TO KNOW YOUR VEHICLE

119

Front Bench Seat Storage — If Equipped

If your vehicle is equipped with a front bench seat, storage

can be found by folding down the center seat back. A

console storage area and cupholders are available. With the

seatback in the upright position, lifting the seat bottom also

reveals a storage location.

There is a storage drawer located in the lower center of the

instrument panel. It can be released by pushing the access

button above it. The drawer is actuator assisted once the

access button is pushed. Pull drawer outward to the fully

open position.

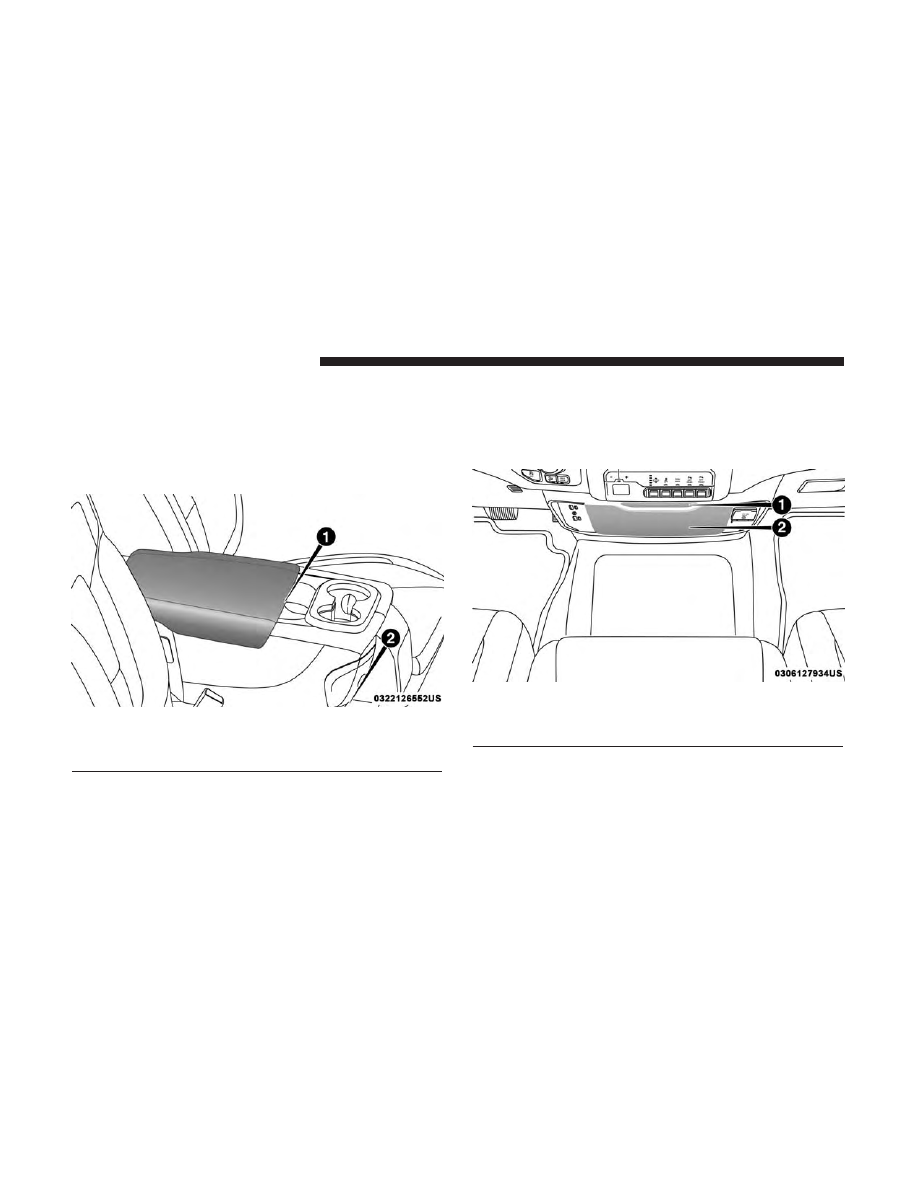

Front Bench Seat Storage

1 — Console Storage Latch
2 — Storage Below Seat Bottom

Storage Drawer

1 — Access Button
2 — Storage Drawer

120

GETTING TO KNOW YOUR VEHICLE

Rear Console Storage — If Equipped

If vehicle is equipped with “Smart Fold”, the center portion

of the 40/20/40 rear seat will fold forward for rear seat

cupholders and a storage compartment. Lift up on the

console latch to access.

Seatback Storage

Located in the back of both the driver and passenger front

seats are pockets that can be used for storage.

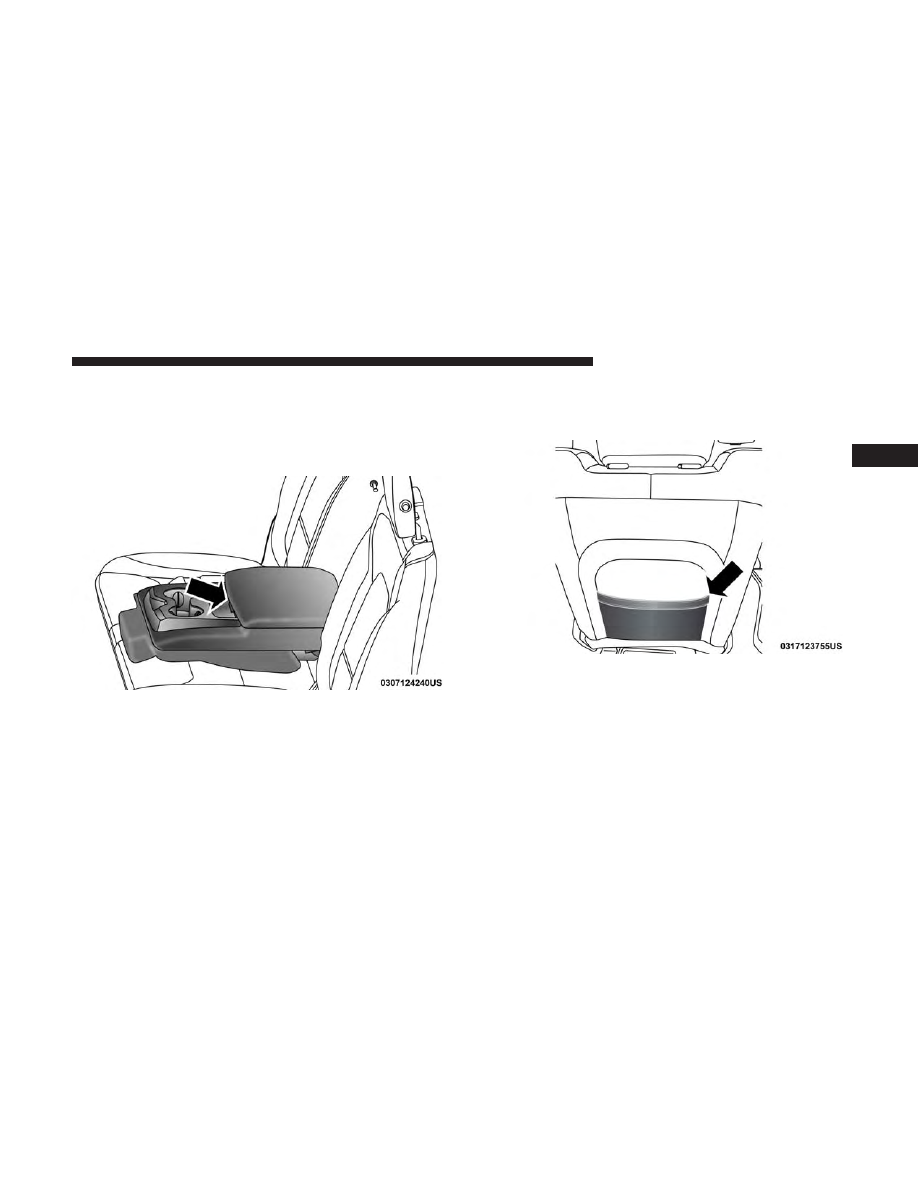

Rear Console Latch Location

Driver’s Side Seatback Storage

3

GETTING TO KNOW YOUR VEHICLE

121

Second Row In-Floor Storage Bin — If Equipped

In-floor storage bins are located in front of the second row

seats and can be used for extra storage. The storage bins

have removable liners that can be easily removed for

cleaning.
To open the in-floor storage bin, lift upward on the handle

of the latch and open the lid.

NOTE:

The front seat may have to be moved forward to

fully open the lid.

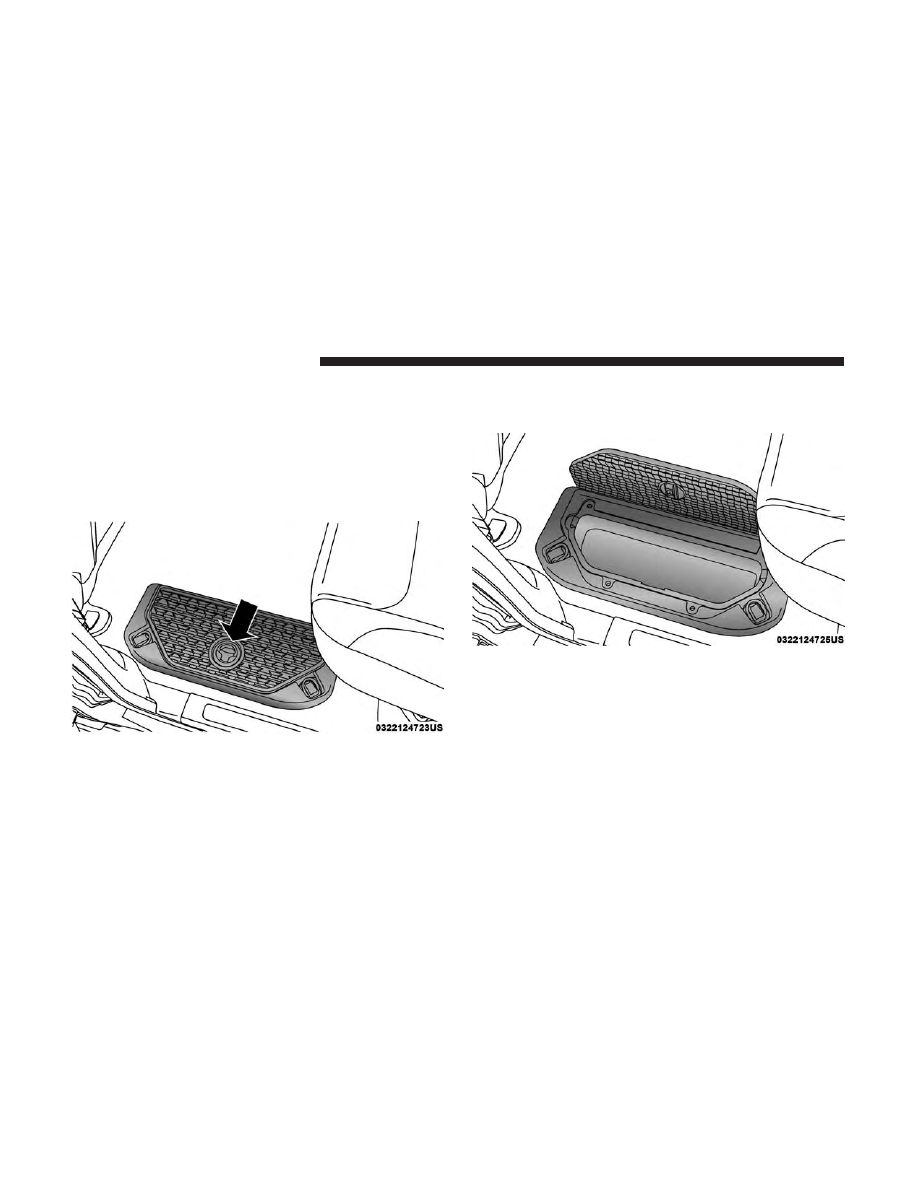

In-Floor Storage Bin Latch

Opened Storage Bin

122

GETTING TO KNOW YOUR VEHICLE

Each storage bin also contains two hooks for securing

cargo. These hooks should be used to secure loads safely

when the vehicle is moving.

NOTE:

The maximum load limit for each hook is 250 lbs

(113 kg).

Below Rear Seat Storage — If Equipped

1. For additional storage below the rear seats, unlatch the

lock mechanism in the center of the seat base by rotating

it to either side, and fold the front of the base forward.

In-Floor Storage Bin Hooks

Rotate Lock Mechanism

3

GETTING TO KNOW YOUR VEHICLE

123

2. Then, flip the inside of the base upward into the upright

position, locking into place, creating and extended stor-

age area.

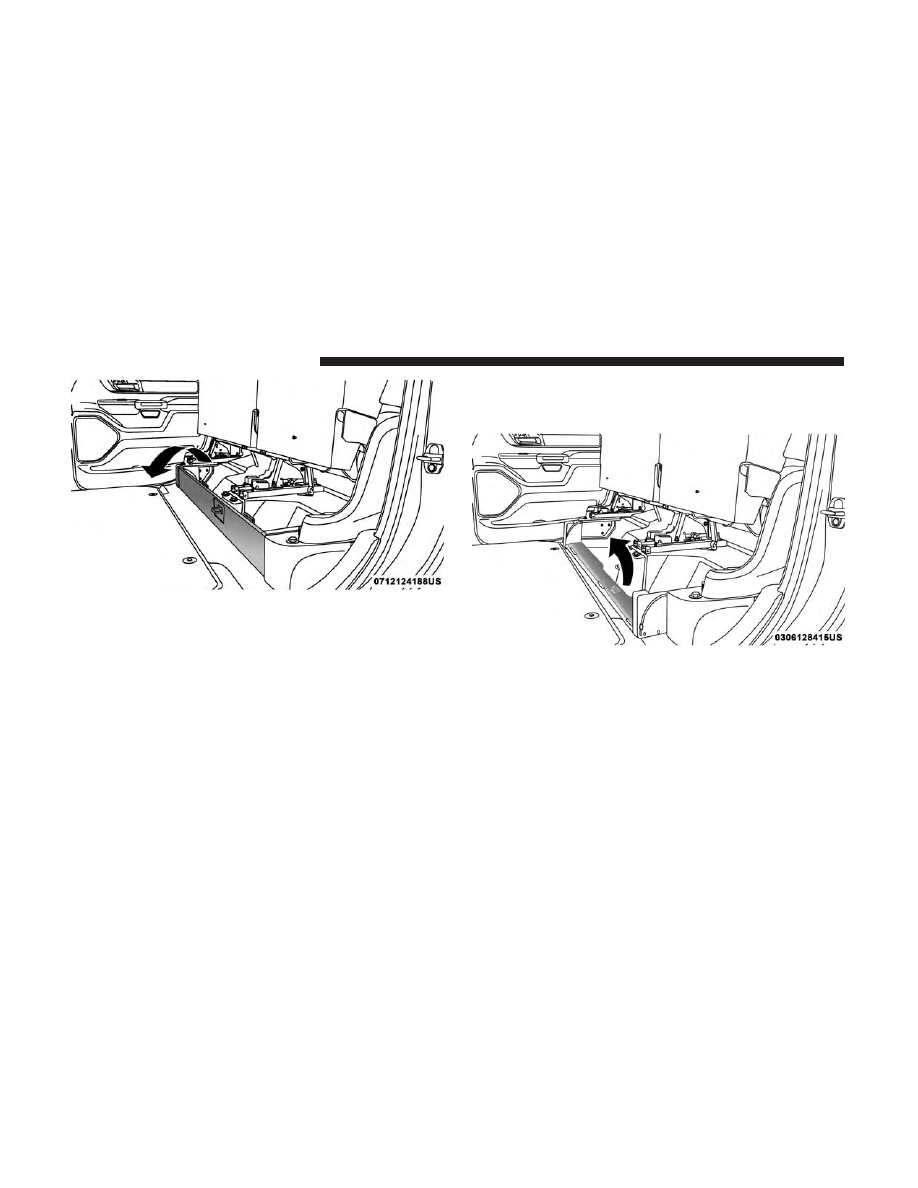

Fold Seat Base Forward

Flip Inside Of Base Upward

124

GETTING TO KNOW YOUR VEHICLE

NOTE:

The rear seats do not need to be folded up to access

this feature.

Cupholders

Front Seat Cupholders

For vehicles equipped with a center console, two cuphold-

ers are located in front of the console storage bin.

NOTE:

If the vehicle is equipped with a premium center

console with double (tandem) doors, push the front bin

door to access the cupholders.

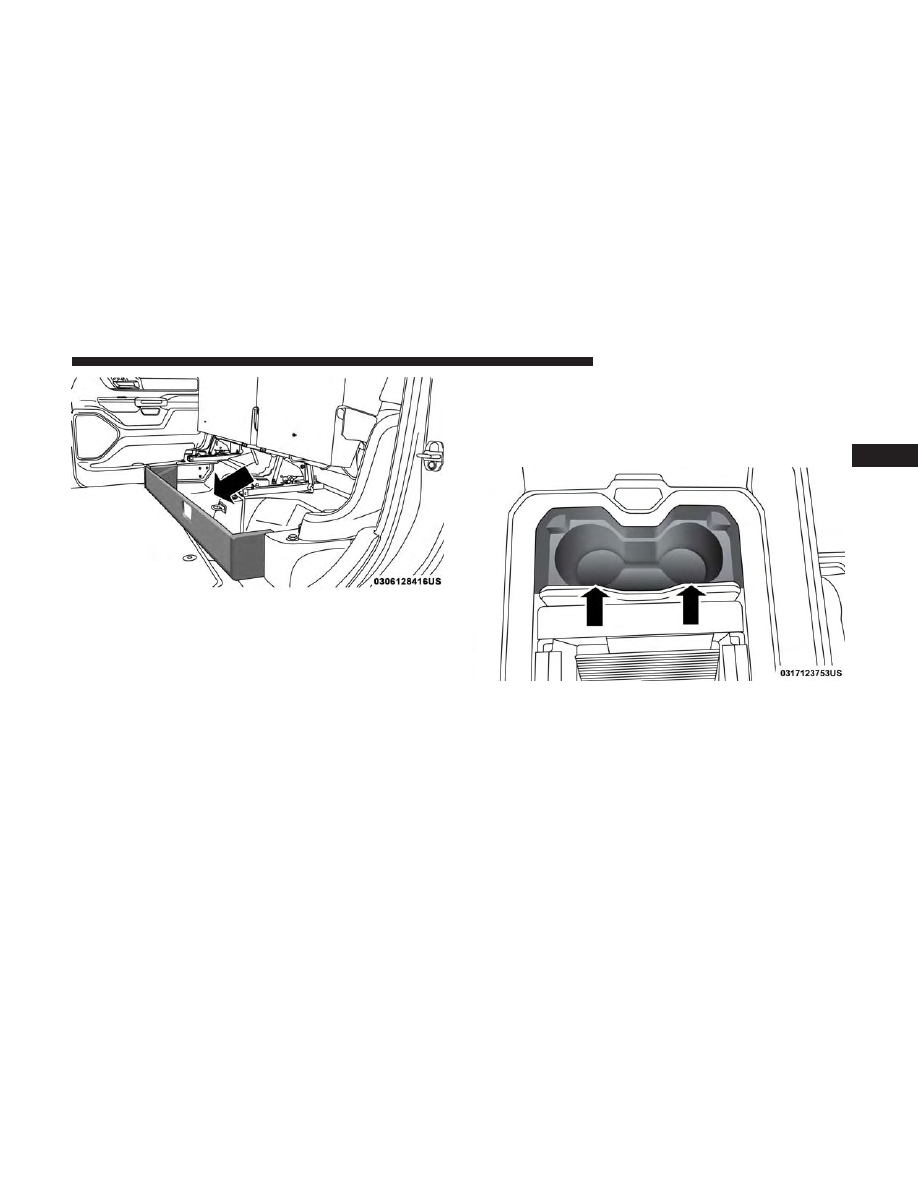

Fully Extended Storage Area

Front Cupholders

3

GETTING TO KNOW YOUR VEHICLE

125

Vehicles Equipped With 40/20/40 Seats

The cupholders are located on the backside of the center

portion of the front seat (20). Fold down the center section

of the front seat to gain access to the cupholders.

Rear Cupholders — If Equipped

Rear seat cupholders can be found on the rear of the center

console near the floor.
Some vehicles may also be equipped with rear cupholders

located in the center armrest.

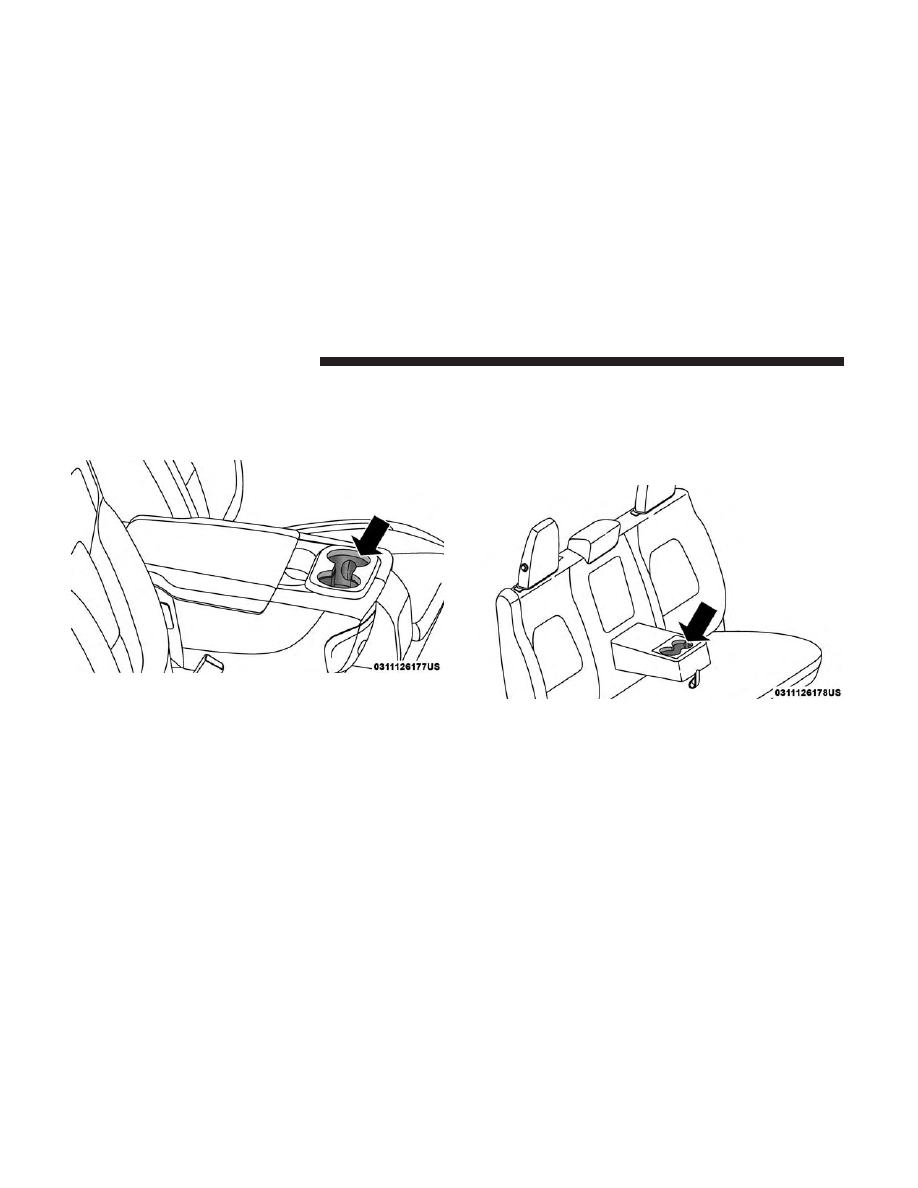

Front Cupholders With Bench Seat

Rear Armrest Cupholder

126

GETTING TO KNOW YOUR VEHICLE

If your vehicle is equipped with “Smart Fold”, the entire

center section of the 40/20/40 seat folds forward for access

of cupholders and console storage.

Electrical Power Outlets

The auxiliary 12 Volt (13 Amp) power outlet can provide

power for in-cab accessories designed for use with the

standard “cigar lighter” plug. The 12 Volt power outlets

and 5 Volt (2.5 Amp) USB Port (Charge Only) have a cap

attached to the outlet indicating “12V DC,” together with

either a key symbol, battery symbol, or USB symbol.

A key symbol indicates that the key must be in the

ON/RUN or ACC positions for the outlet to provide

power. The battery symbol indicates that the outlet is

connected to the battery, and can provide power at all

times.

CAUTION!

• Do not exceed the maximum power of 160 Watts (13

Amps) at 12 Volts. If the 160 Watts (13 Amps) power
rating is exceeded, the fuse protecting the system
will need to be replaced.

• Power outlets are designed for accessory plugs only.

Do not insert any other object in the power outlets as
this will damage the outlet and blow the fuse.
Improper use of the power outlet can cause damage
not covered by your New Vehicle Limited Warranty.

Rear Armrest Cupholder With Smart Fold

3

GETTING TO KNOW YOUR VEHICLE

127

An auxiliary power outlet can be found in the tray on top

of the center stack. This power outlet only works when the

vehicle is in the ON/RUN or ACC position.

When the vehicle is turned off, be sure to unplug any

equipment as to not drain the battery of the vehicle. All

accessories connected to the outlet(s) should be removed or

turned off when the vehicle is not in use to protect the

battery against discharge.

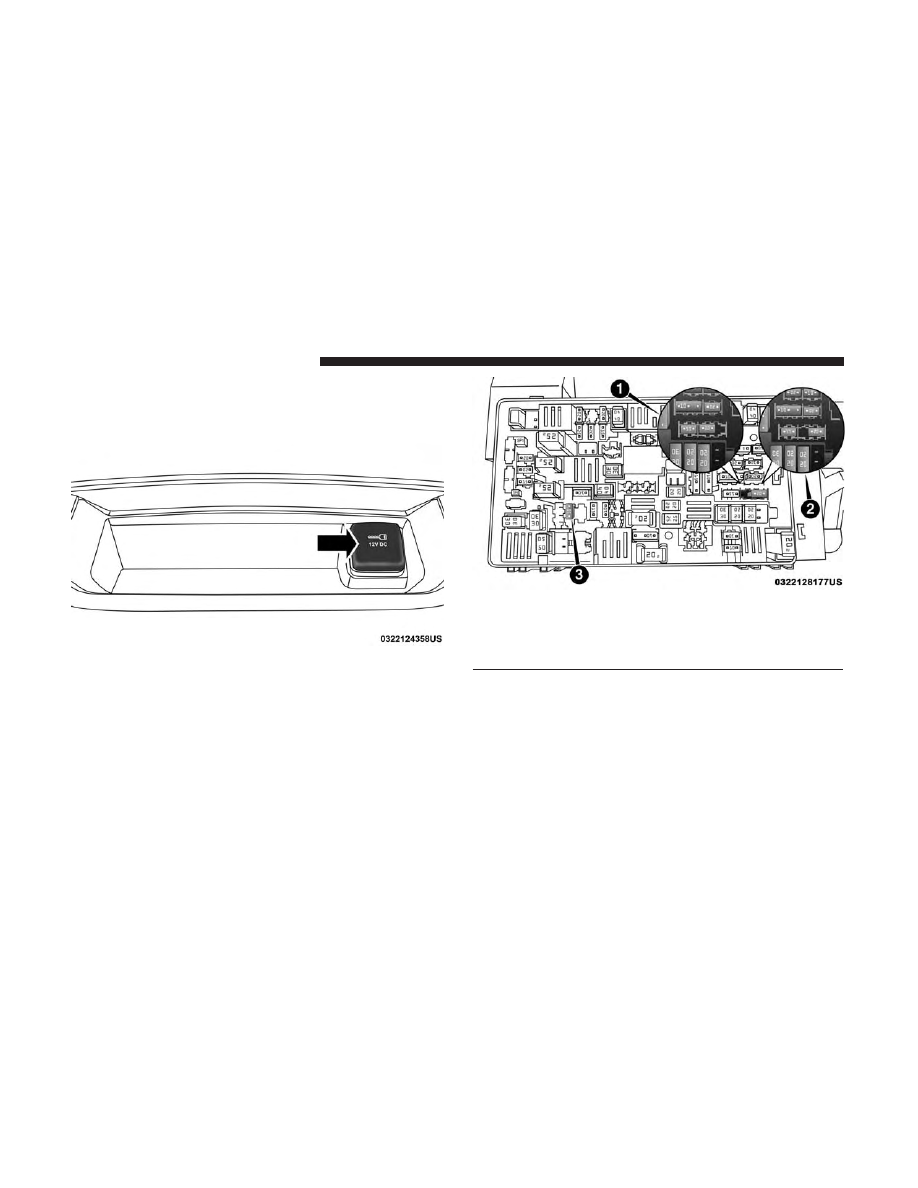

Power Outlet — Top Of Center Stack

Power Outlet Fuse Locations

1 — F54 Fuse 20 A Yellow Power Outlet Battery Fed Position
2 — F54 Fuse 20 A Yellow Power Outlet Ignition Fed Position
3 — F48 Fuse 10 A Red Port Power or Rear USB (Charge Only)

128

GETTING TO KNOW YOUR VEHICLE

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,
cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
engine from starting.

(Continued)

CAUTION! (Continued)

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these intermit-
tently and with greater caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with acces-
sories still plugged in), the vehicle must be driven a
sufficient length of time to allow the generator to
recharge the vehicle’s battery.

3

GETTING TO KNOW YOUR VEHICLE

129

Power Inverter — If Equipped

If equipped, a 115 Volt (400 Watts Maximum) inverter may

be located inside the center console towards the right hand

side, just under the Wireless Charging Pad (if equipped).

This inverter can power cellular phones, electronics and

other low power devices requiring power up to 400 Watts.

Certain high-end video game consoles exceed this power

limit, as will most power tools.

There is also a second 115 Volt (400 Watts Maximum)

power inverter located on the rear of the center console.

This inverter can power cellular phones, electronics and

other low power devices requiring power up to 400 Watts.

Certain high-end video game consoles exceed this power

limit, as will most power tools.
All power inverters are designed with built-in overload

protection. If the power rating of 400 Watts is exceeded, the

power inverter shuts down. Once the electrical device has

been removed from the outlet the inverter should reset.

NOTE:

400 Watts is the maximum for the inverter, not

each outlet. If three outlets are in use, 400 Watts is shared

amongst the devices plugged in.

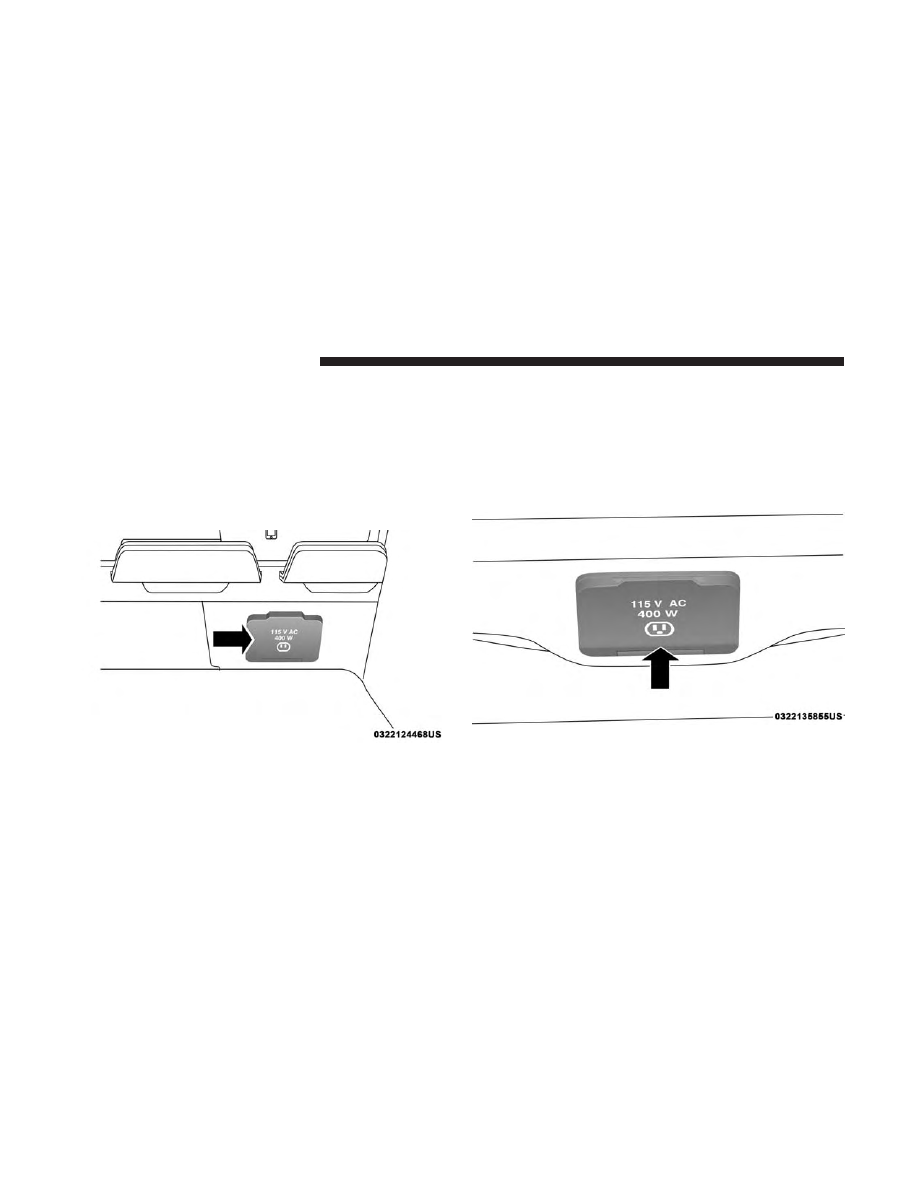

Center Console Power Inverter Outlet

Rear Center Console Power Inverter Outlet

130

GETTING TO KNOW YOUR VEHICLE

If equipped, a 115 Volt (400 Watts Maximum) inverter may

be located inside the ram box of your vehicle. The inverter

can be turned on by the Instrument Panel Power Inverter

switch located to the left of the steering wheel. This

inverter can power cellular phones, electronics and other

low power devices requiring power up to 400 Watts.

Certain high-end video game consoles exceed this power

limit, as will most power tools.

If equipped, there may be a 115 Volt (400 Watts Maximum)

inverter located to the right of the center stack, just below

the climate controls. This inverter can power cellular

phones, electronics and other low power devices requiring

power up to 400 Watts. Certain high-end video game

consoles exceed this power limit, as will most power tools.

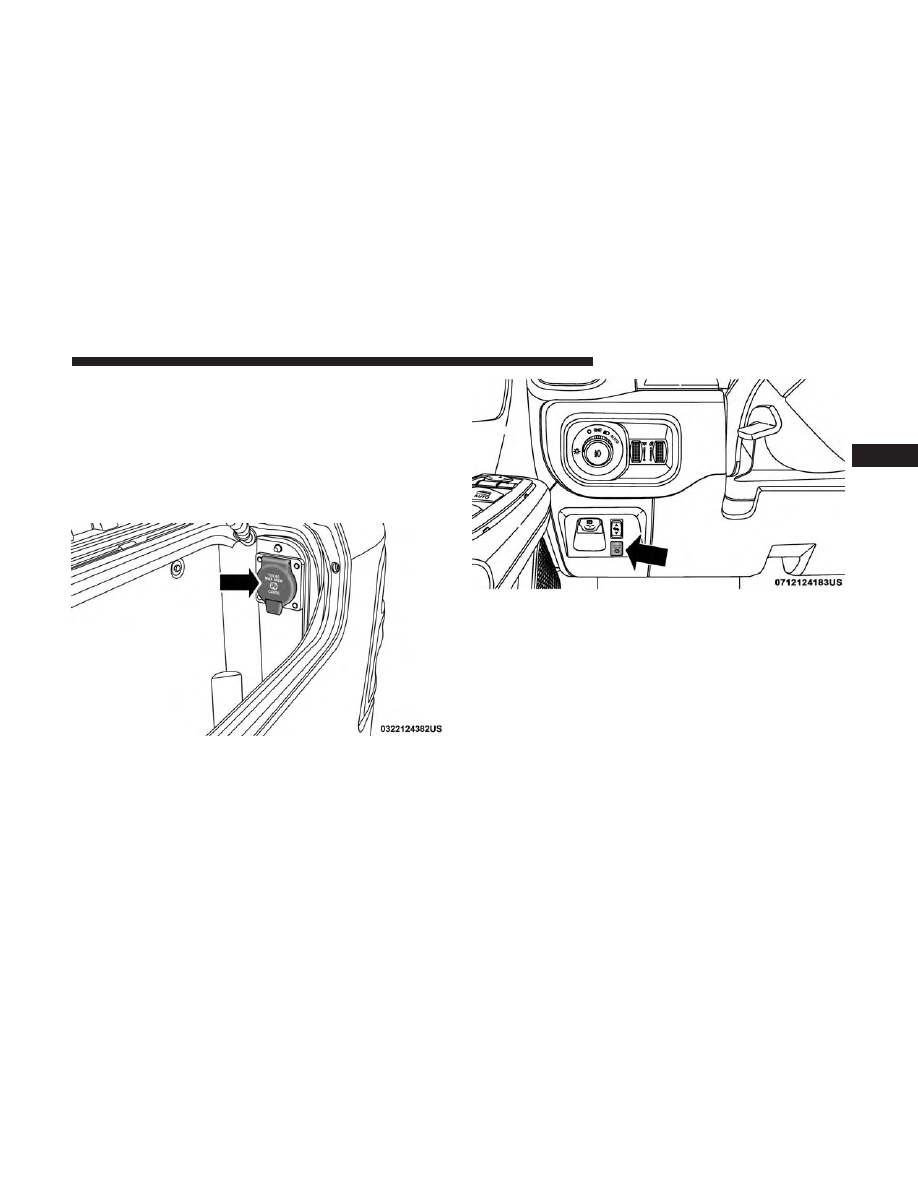

Ram Box Power Inverter

Instrument Panel Power Inverter Switch

3

GETTING TO KNOW YOUR VEHICLE

131

To turn on the power outlet, simply plug in the device. The

outlet turns off when the device is unplugged.

NOTE:
• The Power Inverter only turns on if the ignition is in the

ACC or ON/RUN position.

• Due to built-in overload protection, the power inverter

shuts down if the power rating is exceeded.

WARNING!

To avoid serious injury or death:
• Do not insert any objects into the receptacles.

• Do not touch with wet hands.

• Close the lid when not in use.

• If this outlet is mishandled, it may cause an electric

shock and failure.

Center Stack Power Inverter

132

GETTING TO KNOW YOUR VEHICLE

Wireless Charging Pad — If Equipped

Your vehicle may be equipped with a 15W 3A Qi wireless

charging pad located inside of the center console just below

the CD player. This charging pad is designed to wirelessly

charge your Qi enabled mobile phone. Qi is a standard that

uses magnetic induction to transfer power to your mobile

device.

Your mobile phone must be designed for Qi wireless

charging. If the phone is not equipped with Qi wireless

charging functionality, an aftermarket sleeve or a special-

ized back plate can be purchased from your mobile phone

provider or an local electronics retailer. Please see your

phone’s owner’s manual for further information.
The wireless charging pad is equipped with an anti-slip

mat, an adjustable cradle to hold your mobile phone in

place and an LED indicator light.

CAUTION!

The key fob should not be placed on the charging pad
or within 15 cm (150 mm) of it. Doing so can cause
excessive heat buildup and damage to the fob. Placing
the fob in close proximity of the charging pad blocks
the fob from being detected by the vehicle and pre-
vents the vehicle from starting.

NOTE:

Visit UconnectPhone.com for supported mobile

phones and compatible aftermarket sleeves.

Wireless Charging Pad

3

GETTING TO KNOW YOUR VEHICLE

133
