Towing Tips

Before setting out on a trip, practice turning, stopping,
and backing up the trailer in an area located away from
heavy traffic.

Automatic Transmission

The DRIVE gear can be selected when towing. However,
if frequent shifting occurs while in DRIVE, use the
Electronic Range Select (ERS) shift control to select a
lower gear range.

NOTE:

Using a lower gear range while operating the

vehicle under heavy loading conditions will improve
performance and extend transmission life by reducing
excessive shifting and heat build up. This action will also
provide better engine braking.

Seven-Pin Connector

1 — Battery

5 — Ground

2 — Backup Lamps

6 — Left Stop/Turn

3 — Right Stop/Turn

7 — Running Lamps

4 — Electric Brakes

5

STARTING AND OPERATING

535

If you REGULARLY tow a trailer for more than 45
minutes of continuous operation, then change the trans-
mission fluid and filter as specified for “police, taxi, fleet,
or frequent trailer towing.” Refer to the “Maintenance
Schedule” for the proper maintenance intervals.

Electronic Speed Control — If Equipped

• Do not use in hilly terrain or with heavy loads.
• When using the speed control, if you experience speed

drops greater than 10 mph (16 km/h), disengage until
you can get back to cruising speed.

• Use speed control in flat terrain and with light loads to

maximize fuel efficiency.

Cooling System

To reduce potential for engine and transmission over-
heating, take the following actions:

City Driving

When stopped for short periods, shift the transmission
into NEUTRAL and increase engine idle speed.

Highway Driving

Reduce speed.

Air Conditioning

Turn off temporarily.

536

STARTING AND OPERATING

RECREATIONAL TOWING (BEHIND MOTORHOME, ETC.)

Towing This Vehicle Behind Another Vehicle

Towing Condition

Wheels OFF the Ground

All Models

Flat Tow

NONE

NOT ALLOWED

Dolly Tow

Front

OK

Rear

NOT ALLOWED

On Trailer

ALL

OK

NOTE:

When recreationally towing your vehicle, always

follow applicable state and provincial laws. Contact state
and provincial Highway Safety offices for additional
details.

5

STARTING AND OPERATING

537

Recreational Towing — All Models

Recreational towing is allowed ONLY if the front wheels
are OFF the ground. This may be accomplished using a
tow dolly or vehicle trailer. If using a tow dolly, follow
this procedure:

1. Properly secure the dolly to the tow vehicle, following

the dolly manufacturer’s instructions.

2. Drive the front wheels onto the tow dolly.

3. Firmly apply the parking brake. Place the transmis-

sion in PARK.

4. Properly secure the front wheels to the dolly, follow-

ing the dolly manufacturer’s instructions.

5. Release the parking brake.

CAUTION!

• DO NOT flat tow this vehicle. Damage to the

drivetrain will result. If this vehicle requires tow-
ing, make sure the drive wheels are OFF the
ground.

• Towing this vehicle in violation of the above re-

quirements can cause severe transmission damage.
Damage from improper towing is not covered un-
der the New Vehicle Limited Warranty.

538

STARTING AND OPERATING

WHAT TO DO IN EMERGENCIES

CONTENTS

䡵 HAZARD WARNING FLASHERS . . . . . . . . . . .540
䡵 IF YOUR ENGINE OVERHEATS . . . . . . . . . . . .540
䡵 WHEEL AND TIRE TORQUE SPECIFICATIONS . .541

▫ Torque Specifications . . . . . . . . . . . . . . . . . .541

䡵 JACKING AND TIRE CHANGING — IF

EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . . . .543

▫ Jack Location . . . . . . . . . . . . . . . . . . . . . . . .544
▫ Spare Tire Removal . . . . . . . . . . . . . . . . . . . .544
▫ To Access Spare Tire Winch Drive Nut. . . . . . .545
▫ Spare Tire Tools. . . . . . . . . . . . . . . . . . . . . . .547
▫ Spare Tire Removal Instructions . . . . . . . . . . .548

▫ Preparations For Jacking . . . . . . . . . . . . . . . .550
▫ Jacking Instructions . . . . . . . . . . . . . . . . . . .551
▫ Securing The Compact Spare Tire . . . . . . . . . .558
▫ Road Tire Installation . . . . . . . . . . . . . . . . . . .560

䡵 JUMP-STARTING . . . . . . . . . . . . . . . . . . . . . .562

▫ Preparations For Jump-Start . . . . . . . . . . . . . .563
▫ Jump-Starting Procedure . . . . . . . . . . . . . . . .564

䡵 FREEING A STUCK VEHICLE . . . . . . . . . . . . .566
䡵 SHIFT LEVER OVERRIDE . . . . . . . . . . . . . . . .567
䡵 TOWING A DISABLED VEHICLE . . . . . . . . . . .569

6

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located in the
lower center area of the instrument panel.

Press the switch to turn on the Hazard Warning
flasher. When the switch is activated, all direc-

tional turn signals will flash on and off to warn oncoming
traffic of an emergency. Press the switch a second time to
turn off the Hazard Warning flashers.

This is an emergency warning system and it should not
be used when the vehicle is in motion. Use it when your
vehicle is disabled and it is creating a safety hazard for
other motorists.

When you must leave the vehicle to seek assistance, the
Hazard Warning flashers will continue to operate even
though the ignition is placed in the OFF position.

NOTE:

With extended use the Hazard Warning flashers

may wear down your battery.

IF YOUR ENGINE OVERHEATS

In any of the following situations, you can reduce the
potential for overheating by taking the appropriate action.
• On the highways — slow down.
• In city traffic — while stopped, place the transmission

in NEUTRAL, but do not increase engine idle speed.

NOTE:

There are steps that you can take to slow down

an impending overheat condition:

• If your air conditioner (A/C) is on, turn it off. The A/C

system adds heat to the engine cooling system and
turning the A/C off can help remove this heat.

• You can also turn the temperature control to maximum

heat, the mode control to floor and the blower control
to high. This allows the heater core to act as a
supplement to the radiator and aids in removing heat
from the engine cooling system.

540

WHAT TO DO IN EMERGENCIES

CAUTION!

Driving with a hot cooling system could damage
your vehicle. If temperature gauge reads “H”, pull
over and stop the vehicle. Idle the vehicle with the air
conditioner turned off until the pointer drops back
into the normal range. If the pointer remains on the
“H”, turn the engine off immediately, and call for
service.

WARNING!

You or others can be badly burned by hot engine
coolant (antifreeze) or steam from your radiator. If
you see or hear steam coming from under the hood,
do not open the hood until the radiator has had time
to cool. Never try to open a cooling system pressure
cap when the radiator or coolant bottle is hot.

WHEEL AND TIRE TORQUE SPECIFICATIONS

Proper lug nut/bolt torque is very important to ensure
that the wheel is properly mounted to the vehicle. Any
time a wheel has been removed and reinstalled on the
vehicle the lug nuts/bolts should be torqued using a
properly calibrated torque wrench.

Torque Specifications

Lug Nut/Bolt Torque

**Lug Nut/

Bolt Size

Lug Nut/

Bolt Socket

Size

100 Ft-Lbs (135 N·m)

M12 x 1.25

19 mm

**Use only Chrysler recommended lug nuts/bolts and
clean or remove any dirt or oil before tightening.

6

WHAT TO DO IN EMERGENCIES

541

Inspect the wheel mounting surface prior to mounting
the tire and remove any corrosion or loose particles.

Tighten the lug nuts/bolts in a star pattern until each
nut/bolt has been tightened twice.

After 25 miles (40 km) check the lug nut/bolt torque to be
sure that all the lug nuts/bolts are properly seated
against the wheel.

Wheel Mounting Surface

Torque Patterns

542

WHAT TO DO IN EMERGENCIES

WARNING!

To avoid the risk of forcing the vehicle off the jack,
do not tighten the lug nuts fully until the vehicle has
been lowered. Failure to follow this warning may
result in personal injury.

JACKING AND TIRE CHANGING — IF EQUIPPED

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

(Continued)

WARNING! (Continued)

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is

on a jack.

• The jack is designed to be used as a tool for

changing tires only. The jack should not be used to
lift the vehicle for service purposes. The vehicle
should be jacked on a firm level surface only.
Avoid ice or slippery areas.

6

WHAT TO DO IN EMERGENCIES

543

Jack Location

The jack, jack handle and winch handle tools are stowed
behind the rear left side trim panel in the rear cargo area.
Turn the two cover latches to release the cover.

Spare Tire Removal

The spare tire is stowed inside a protective cover located
under the center of the vehicle between the front doors by
means of a cable winch mechanism. The “spare tire
drive” nut is located on the floor, under a plastic cap at
the front of the floor console or under front super console
forward bin liner.

Jack And Tool Location

Spare Tire Location

544

WHAT TO DO IN EMERGENCIES

To Access Spare Tire Winch Drive Nut

To access the spare tire winch drive nut and lower the
spare tire, you will need to refer to one of the following
center console configurations.

Super Console

For vehicles equipped with the Super Console, the spare
tire winch assembly drive nut is located beneath the
console.

1. Pull the lower drawer out from the rear of the floor

console to gain clear access of the tire winch drive nut.

Super Console

1 — Lower Drawer
2 — Front Drawer
3 — Front Drawer Liner

6

WHAT TO DO IN EMERGENCIES

545

2. Open the front drawer to expose the storage compart-

ment.

3. Remove the liner from the console’s storage compart-

ment to access the spare tire winch drive nut.

Premium/Base/Cargo Center Console

Pull the Winch Cover assembly plug (if equipped) to
access the winch drive nut.

Drive Nut Access

Winch Cover Assembly Plug (If Equipped)

546

WHAT TO DO IN EMERGENCIES

Spare Tire Tools

The tool pouch contains three pieces and can be as-
sembled into a spare tire hook; to remove the compact
spare tire/cover assembly from under the vehicle, or a
Winch T-handle; to raise/lower the compact spare tire/
cover assembly.

Assembled T-handle

1 — Spare Tire Hook/T-handle
2 — Extension 1
3 — Extension 2

6

WHAT TO DO IN EMERGENCIES

547

Spare Tire Removal Instructions

The spare tire is located under the vehicle beneath the
center console area.

1. Assemble the spare tire tools into a T-handle and place

the square end over the spare tire winch drive nut.

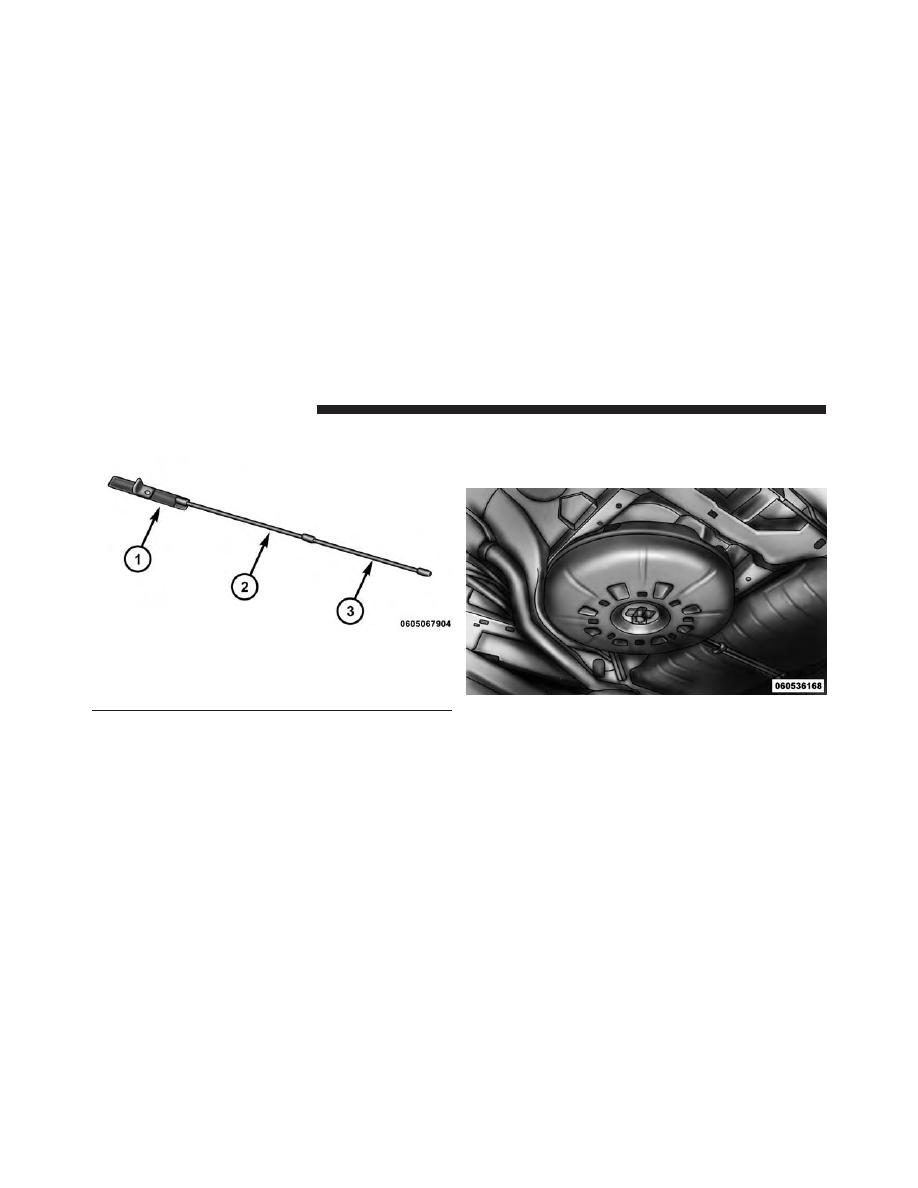

Assembling The Spare Tire Hook

1 — Spare Tire Hook/T-handle
2 — Extension 1
3 — Extension 2

Spare Tire And Cover

548

WHAT TO DO IN EMERGENCIES

2. Rotate the nut to the left until the winch mechanism

stops turning freely. This will allow enough slack in
the cable to allow you to pull the spare tire out from
underneath the vehicle.

CAUTION!

The winch mechanism is designed for use with the
winch T-handle only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

3. To remove the compact spare tire/cover assembly,

assemble the winch T-handle extensions to form a
spare tire hook, and pull the spare tire out from under
the vehicle.

NOTE:

If either front tire is flat it may be necessary to

jack up the vehicle to remove the compact spare tire/
cover assembly from under the vehicle.

Pulling Spare Tire

6

WHAT TO DO IN EMERGENCIES

549

4. Stand the tire/cover assembly upright and remove the

wheel spacer by squeezing the winch retaining tabs
together. Push the retainer through the spare tire to
release it from the wheel.

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or

slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic, pull far enough off
the road to avoid being hit when operating the jack
or changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Set the parking brake.

4. Place the shift lever into PARK.

5. Turn OFF the ignition.

Removing Wheel Spacer

550

WHAT TO DO IN EMERGENCIES
