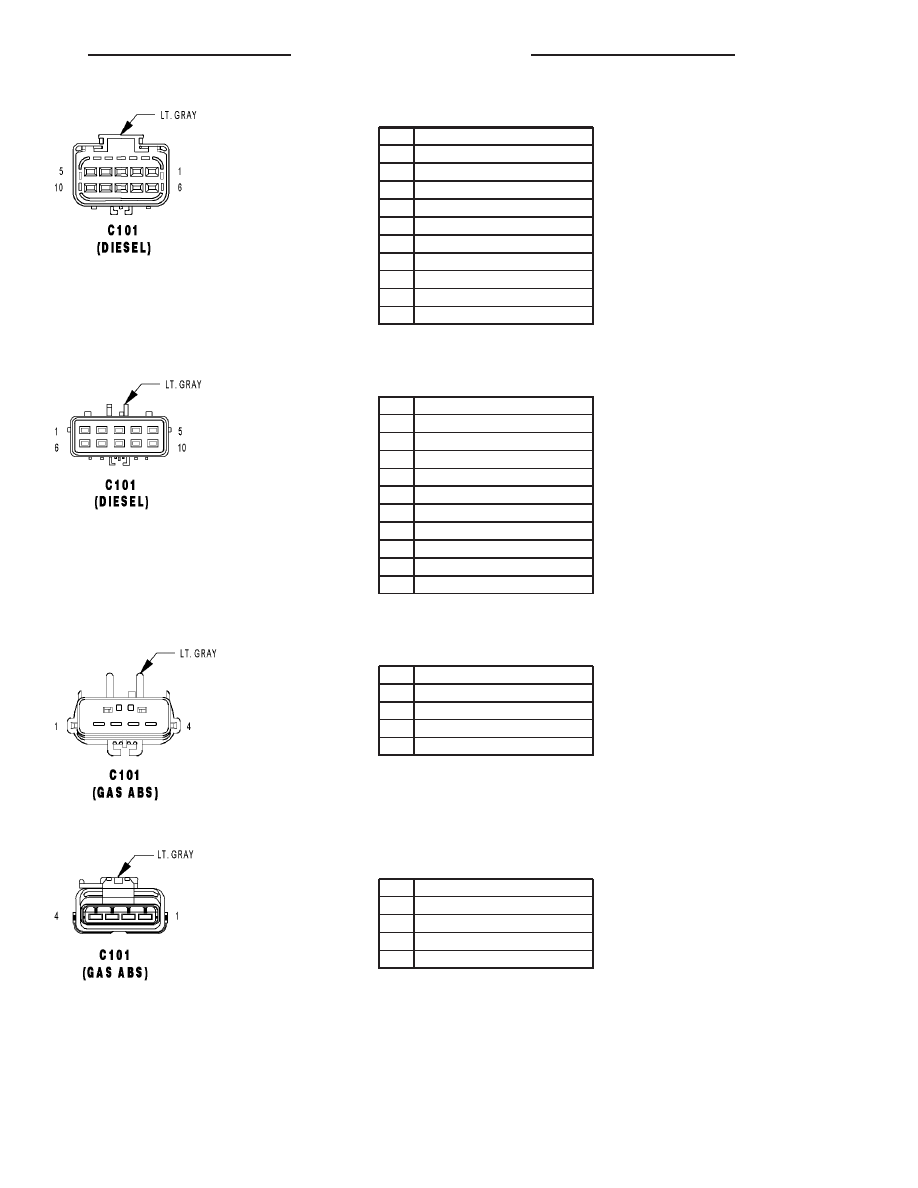

C101 (DIESEL) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

K23 20BR/WT

3

F853 20LG/PK

4

K119 20DB/LG

5

B4 18DG/GY (ABS)

6

B3 18DG/YL (ABS)

7

F500 18DG/PK

8

K4 20BK/LB

9

F852 20VT/PK

10

K151 20WT

C101 (DIESEL) - LT. GRAY (POWERTRAIN SIDE)

CAV

CIRCUIT

1

L50 20WT/TN

2

K23 20BR/OR (EATX)

3

F853 20LG/PK

4

K119 20DB/LG (MTX)

5

B4 18DG/GY (ABS)

6

B3 18DG/YL (ABS)

7

F500 18DG/PK

8

K4 20BK/LB

9

F852 20VT/PK

10

K151 20WT

C101 (GAS ABS) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

B4 18DG/GY

3

B3 18DG/YL

4

F500 18DG/PK

C101 (GAS ABS) - LT. GRAY (POWERTRAIN

SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

B4 18DG/GY

3

B3 18DG/YL

4

F500 18DG/PK

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

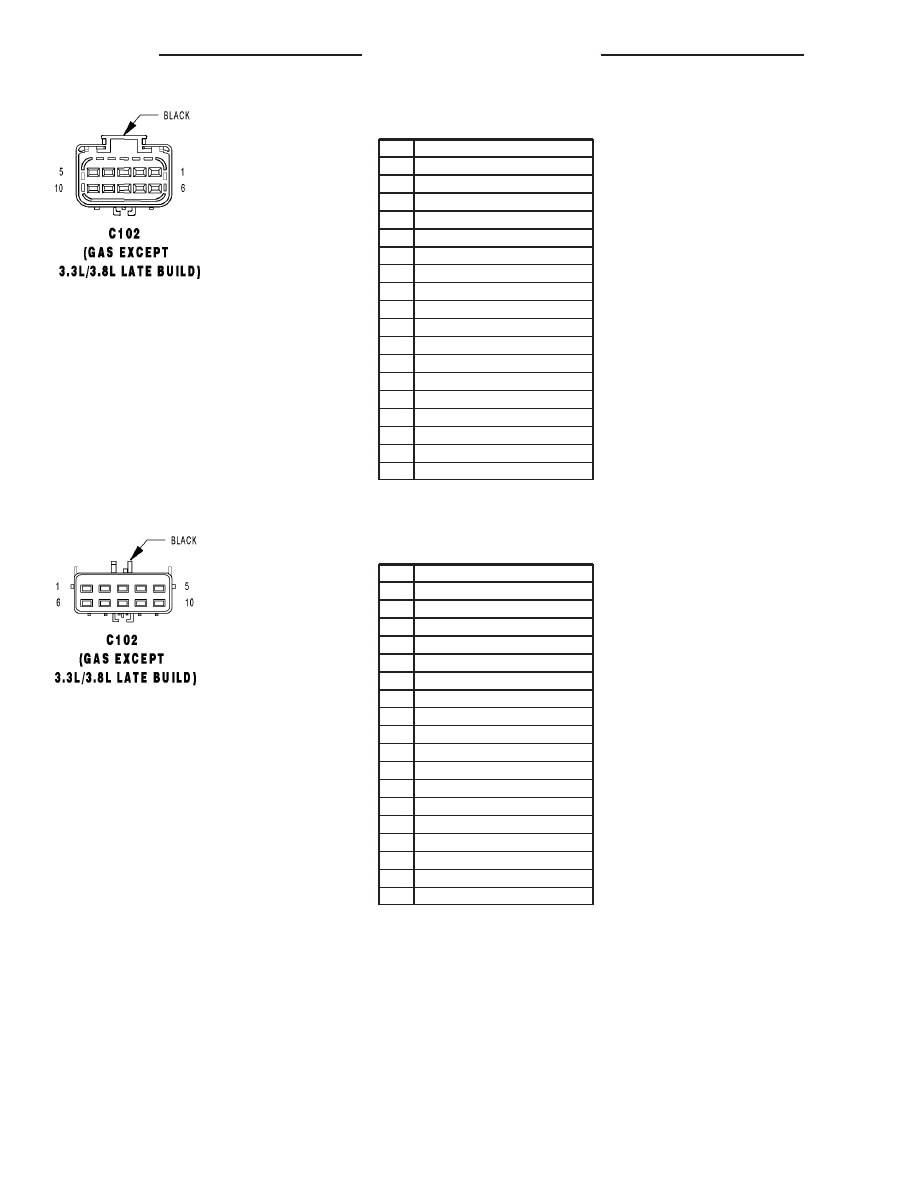

C102 (GAS EXCEPT 3.3L/3.8L LATE BUILD) -

BLACK (FUEL JUMPER SIDE)

CAV

CIRCUIT

1

K11 16BR/YL (2.4L)

1

K342 16BR/WT (3.3L/3.8L)

2

K12 16BR/DB (2.4L)

2

K1 18VT/BR (3.3L/3.8L)

3

K13 16BR/LB (2.4L)

3

K11 16BR/YL (3.3L/3.8L)

4

K14 16BR/TN (2.4L)

4

K12 16BR/DB (3.3L/3.8L)

5

K342 16BR/WT (2.4L)

5

K13 16BR/LB (3.3L/3.8L)

6

K900 18DB/DG (2.4L)

6

K14 16BR/TN (3.3L/3.8L)

7

K2 18VT/OR (2.4L)

7

K900 18DB/DG (3.3L/3.8L)

8

K1 18VT/BR (2.4L)

8

K38 16BR/OR (3.3L/3.8L)

9

K58 16BR/VT (3.3L/3.8L)

10

F855 18PK/YL

C102 (GAS EXCEPT 3.3L/3.8L LATE BUILD) -

BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

K11 16BR/YL (2.4L)

1

K342 16BR/WT (3.3L/3.8L)

2

K12 16BR/DB (2.4L)

2

K1 18VT/BR (3.3L/3.8L)

3

K13 16BR/LB (2.4L)

3

K11 16BR/YL (3.3L/3.8L)

4

K14 16BR/TN (2.4L)

4

K12 16BR/DB (3.3L/3.8L)

5

K342 16BR/WT (2.4L)

5

K13 16BR/LB (3.3L/3.8L)

6

K900 18DB/DG (2.4L)

6

K14 16BR/TN (3.3L/3.8L)

7

K2 18VT/OR (2.4L)

7

K900 18DB/DG (3.3L/3.8L)

8

K1 18VT/BR (2.4L)

8

K38 16BR/OR (3.3L/3.8L)

9

K58 16BR/VT (3.3L/3.8L)

10

F855 20PK/YL

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

RS

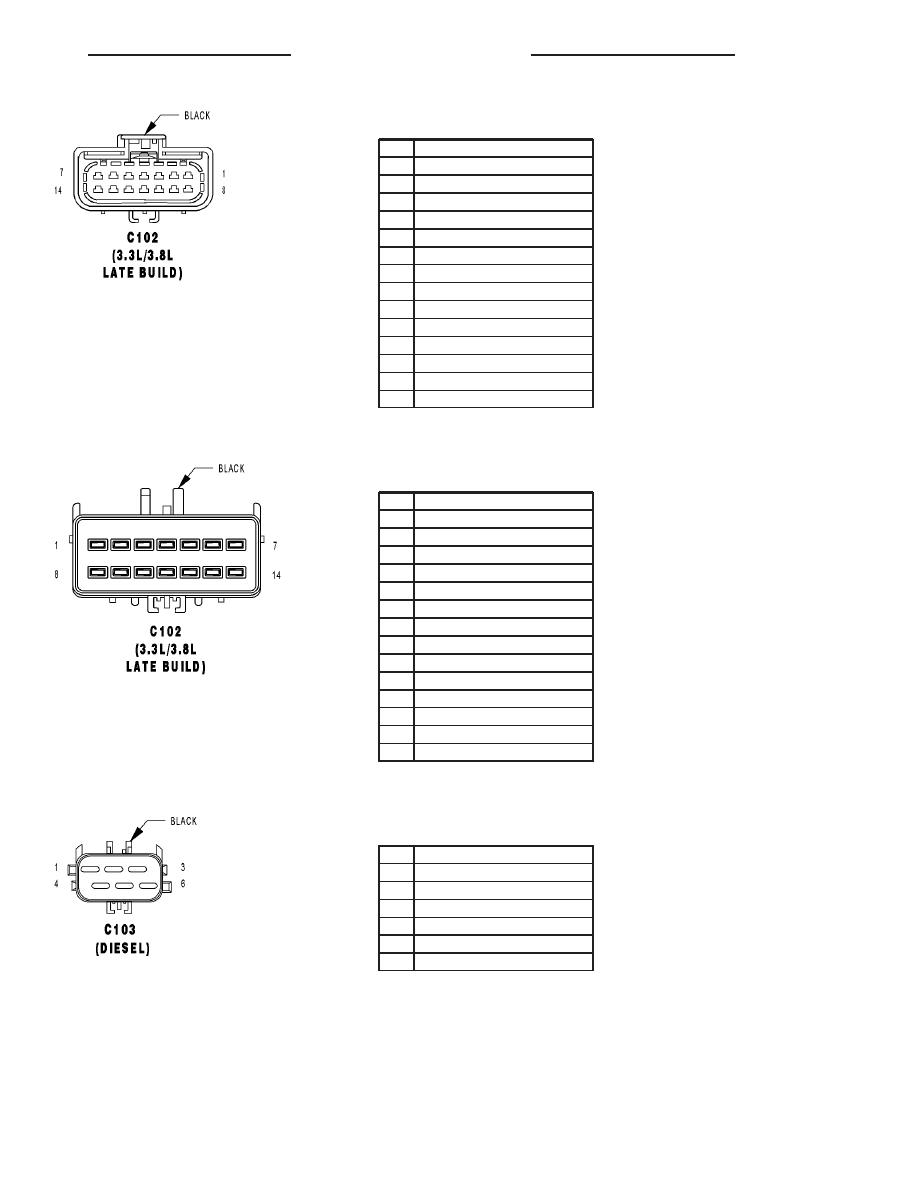

C102 (3.3L/3.8L LATE BUILD) - BLACK (FUEL

JUMPER SIDE)

CAV

CIRCUIT

1

K12 16BR/DB

2

K14 16BR/TN

3

F855 20PK/YL

4

K2 18VT/OR

5

K11 16BR/YL

6

K13 16BR/LB

7

K38 16BR/OR

8

K58 16BR/VT

9

K1 18VT/BR

10

K900 18DB/DG

11

K342 16BR/WT

12

K17 16DB/TN

13

K18 16BR/OR

14

K19 16DB/DG

C102 (3.3L/3.8L LATE BUILD) - BLACK (POW-

ERTRAIN SIDE)

CAV

CIRCUIT

1

K12 16BR/DB

2

K14 16BR/TN

3

F855 20PK/YL

4

K2 18VT/OR

5

K11 16BR/YL

6

K13 16BR/LB

7

K38 16BR/OR

8

K58 16BR/VT

9

K1 18VT/RD

10

K900 18DB/DG

11

K342 16BR/WT

12

K17 16DB/TN

13

K18 16BR/OR

14

K19 16DB/DG

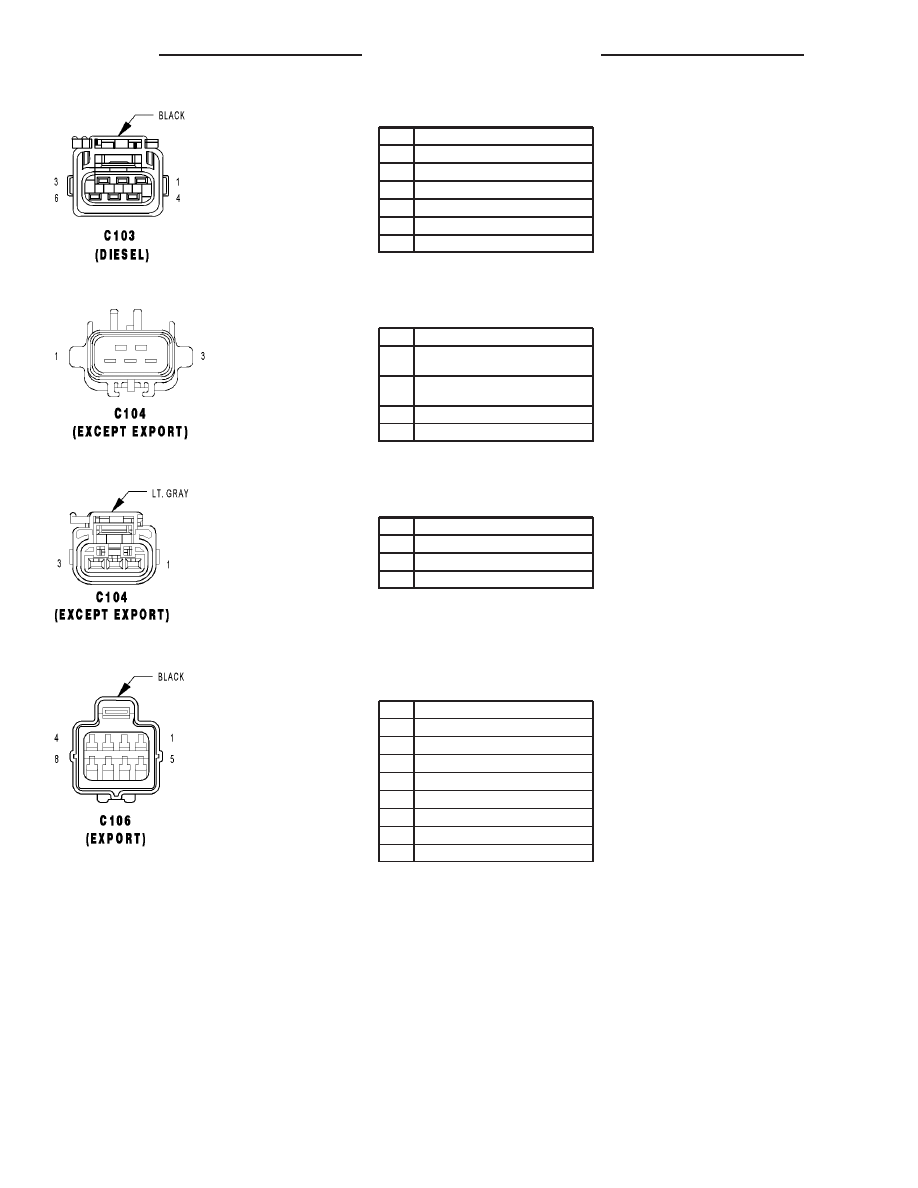

C103 (DIESEL) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

K342 16BR/WT

2

R80 18VT/LB

3

N122 20DB/YL

4

N210 18DB/DG

5

A201 12RD/LG

6

R82 18WT/LB

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23

C103 (DIESEL) - BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

K342 16BR/WT

2

R80 18VT/LB

3

N122 20DB/YL

4

N210 20DB/DG

5

A201 12RD/LG

6

R82 18WT/LB

C104 (EXCEPT EXPORT) - (POWERTRAIN SIDE)

CAV

CIRCUIT

1

Z166 18BK (3.3L/3.8L EXCEPT ABS
LATE BUILD)

1

Z166 18BK/WT (EXCEPT 3.3L/3.8L
EXCEPT ABS LATE BUILD)

2

K107 20VT/WT

3

K106 20VT/LB

C104 (EXCEPT EXPORT) - LT. GRAY (UNDER-

BODY JUMPER SIDE)

CAV

CIRCUIT

1

Z166 18BK/WT

2

K107 18VT/WT

3

K106 18VT/GY

C106 (EXPORT) - BLACK (FRONT END LIGHT-

ING SIDE)

CAV

CIRCUIT

1

L43 18WT/DB

2

L33 18WT/LG

3

L77 18WT/BR

4

L61 18WT/LB

5

Z343 18BK/LG

6

L13 20WT/YL

7

Z203 20BK/YL

8

Z377 18BK/BR

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

RS
