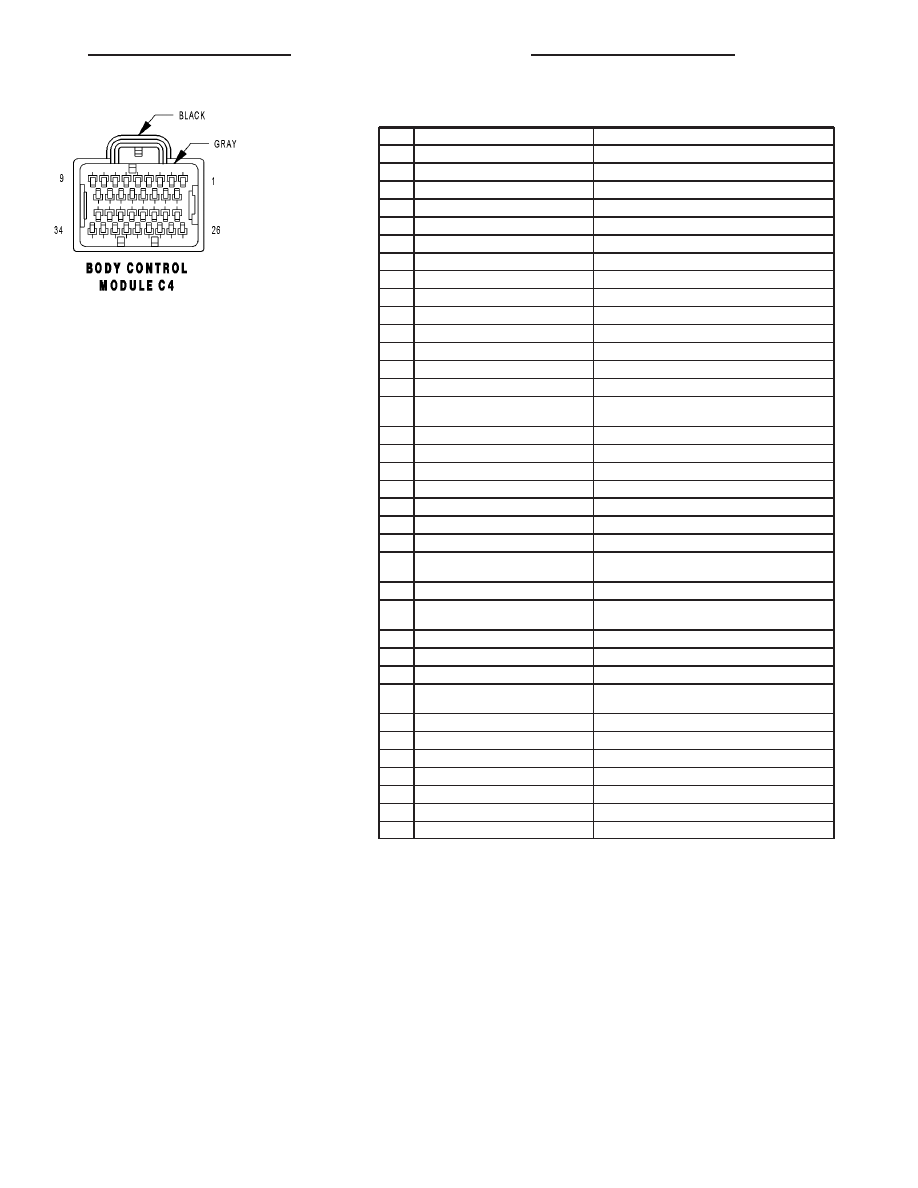

BODY CONTROL MODULE C4 - BLACK/GRAY 34 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

E12 20OR/GY

PANEL LAMPS DRIVER

3

E19 20OR/BR (AUTO HEADLAMPS)

HEADLAMP SWITCH DIMMER SIGNAL

4

L39 22WT/OR (LATE BUILD HIGHLINE) FRONT FOG LAMP INDICATOR DRIVER

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SENSE

6

L36 20WT/DB (LATE BUILD EXPORT)

REAR FOG LAMP INDICATOR DRIVER

7

P162 20LG/DG (EXPORT)

PASSENGER FOLDING MIRROR RELAY CONTROL

8

-

-

9

L161 20WT/LG

LEFT TURN INDICATOR DRIVER

10

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

E14 20OR/TN

PANEL LAMPS DRIVER

12

E13 20OR/WT

PANEL LAMPS DRIVER

13

X920 22GY/OR (REMOTE AUDIO)

RADIO CONTROL MUX RETURN

14

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

15

G926 22VT/WT (LATE BUILD ATC/EX-
PORT MTC)

REAR WIPER SWITCH MUX RETURN

16

G194 22VT/LG (LATE BUILD)

HIGH BEAM/FRONT WASHER SWITCH MUX

17

L160 20WT/TN

RIGHT TURN INDICATOR DRIVER

18

-

-

19

-

-

20

G20 20VT/BR (LATE BUILD)

IGNITION SWITCH SENSE

21

L307 20WT/BR (LATE BUILD)

HEADLAMP SWITCH MUX

22

G902 22VT/LB

MULTI-FUNCTION SWITCH MUX RETURN

23

L900 22VT/LB (LATE BUILD EXCEPT
EXPORT)

HEADLAMP SWITCH MUX RETURN

23

L900 22WT/YL (LATE BUILT EXPORT)

HEADLAMP SWITCH MUX RETURN

24

X20 22GY/WT (LATE BUILD REMOTE
AUDIO)

RADIO CONTROL MUX

25

L305 20WT/LB (LATE BUILD)

TURN SIGNAL SWITCH MUX

26

-

-

27

-

-

28

W26 22BR/DB (LATE BUILD PREMI-
UM/LUXURY/EXPORT)

REAR WIPER SWITCH MUX

29

W52 22BR/YL (LATE BUILD)

FRONT WIPER SWITCH MUX

30

E2 22OR/BR (LATE BUILD)

PANEL LAMPS DIMMER SIGNAL

31

L91 22WT/DB (LATE BUILD LHD)

HAZARD SWITCH SENSE

31

L91 20WT/DB (LATE BUILD RHD)

HAZARD SWITCH SENSE

32

B27 20DG/WT (TRACTION CONTROL)

TRACTION CONTROL SWITCH SENSE

33

P136 20TN/YL (EXPORT)

FOLDING MIRROR SWITCH SENSE

34

G26 22VT/OR

CHIME DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

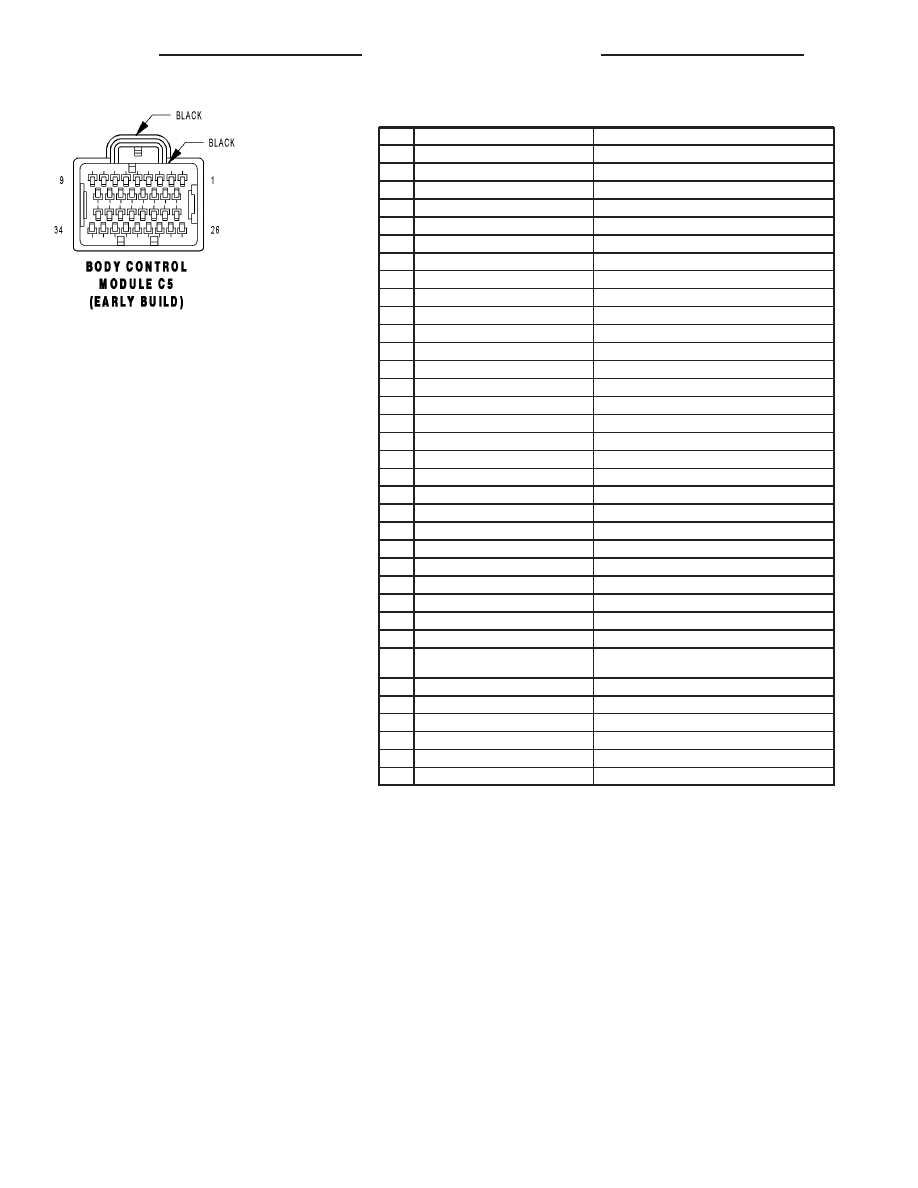

BODY CONTROL MODULE C5 (EARLY BUILD) - BLACK/BLACK 34 WAY

CAV

CIRCUIT

FUNCTION

1

L91 22WT/DB (LHD)

HAZARD SWITCH SENSE

1

L91 20WT/DB (RHD)

HAZARD SWITCH SENSE

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

G20 20VT/BR

IGNITION SWITCH SENSE

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

G926 22VT/WT (ATC/EXPORT MTC)

REAR WIPER SWITCH MUX RETURN

17

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

18

L307 20WT/BR

HEADLAMP SWITCH MUX

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

L36 20WT/DB (EXPORT)

REAR FOG LAMP INDICATOR DRIVER

26

X20 22GY/WT (REMOTE AUDIO)

RADIO CONTROL MUX

27

G194 22VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

28

W26 22BR/DB (PREMIUM/LUXURY/
EXPORT)

REAR WIPER SWITCH MUX

29

W52 22BR/YL

FRONT WIPER SWITCH MUX

30

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

31

L305 20WT/LB

TURN SIGNAL SWITCH MUX

32

-

-

33

-

-

34

L39 22WT/OR (HIGHLINE)

FRONT FOG LAMP INDICATOR DRIVER

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

RS

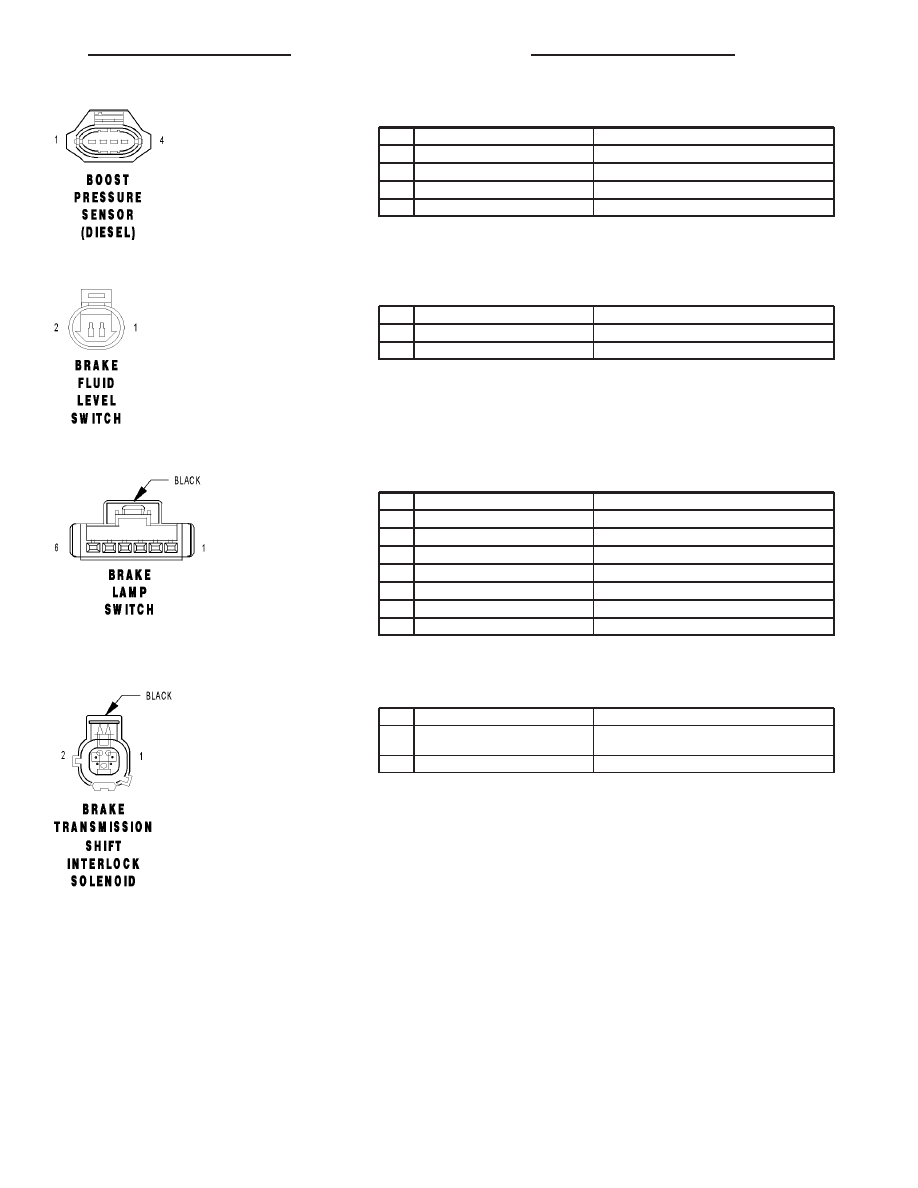

BOOST PRESSURE SENSOR (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K121 20DB

BOOST PRESSURE SENSOR GROUND

2

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

F851 20LB/PK

SENSOR REFERENCE VOLTAGE B

4

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

BRAKE FLUID LEVEL SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

2

Z420 20BK/OR

GROUND

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT (GAS)

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL (GAS)

S/C SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID
CONTROL

2

F2 18PK/YL

FCM OUTPUT (UNLOCK-RUN-START)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19

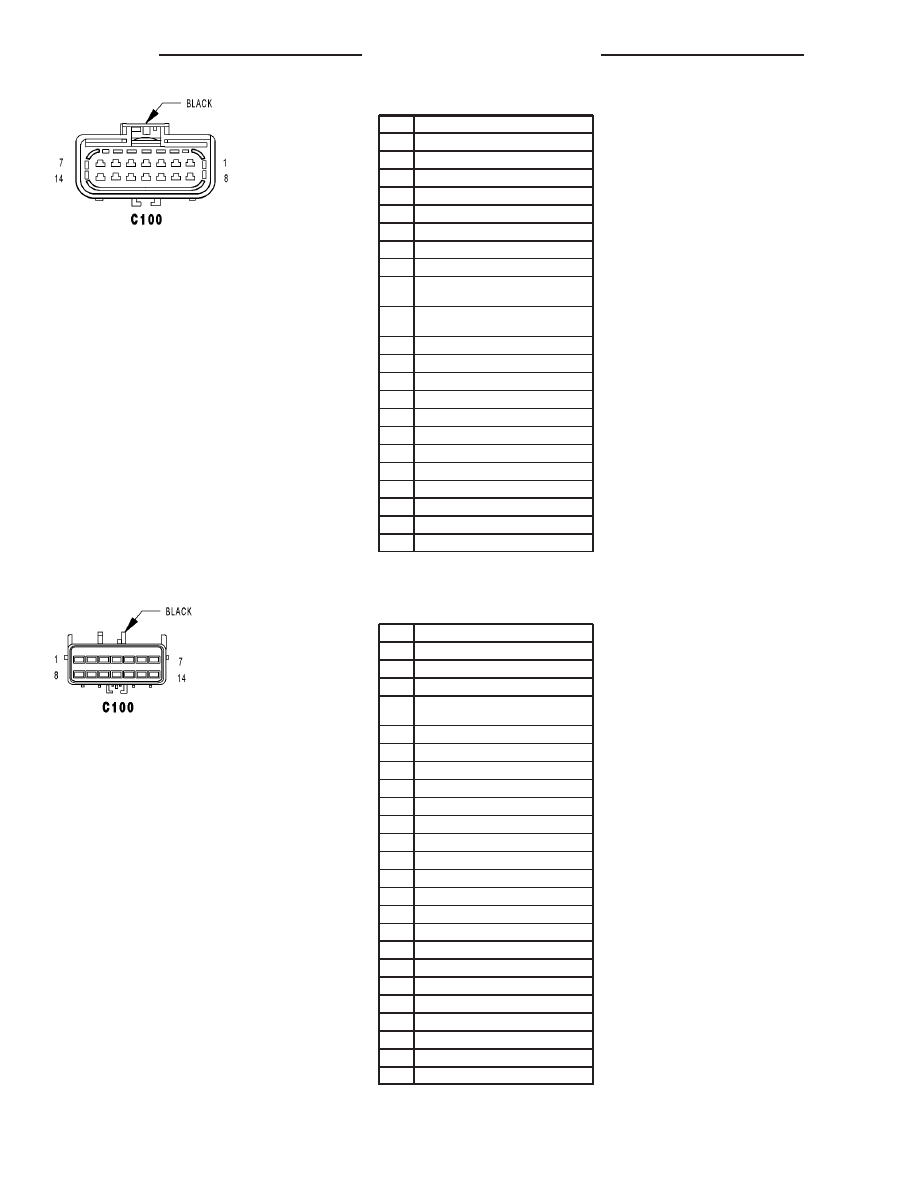

C100 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

D21 20WT/DG

2

D123 20WT/BR

3

D15 20DG/YL (DIESEL)

3

D20 20WT/LG (GAS)

4

R80 20VT/LB (DIESEL)

4

T141 20YL/OR (GAS MTX EXPORT)

5

Z111 20BK/WT

6

N1 16DB/OR (DIESEL)

6

G31 18VT/LG (EARLY BUILD GAS
EXCEPT SAB)

6

G31 18WT/LG (EARLY BUILD GAS
SAB)

6

G31 20WT/LG (LATE BUILD GAS RHD)

7

N2 18DB/YL (DIESEL)

7

D15 20DG/YL (GAS)

8

K22 20OR/DB (DIESEL)

8

V32 20VT/YL (GAS)

9

B29 20DG/WT

10

V37 20VT

11

R82 20WT/LB (DIESEL)

11

V30 20VT/WT (GAS)

12

K900 20DB/DG

13

B1 18DG/OR (ABS)

14

B2 18DG/LB (ABS)

C100 - BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

D21 20WT/DG (2.4L/DIESEL)

1

D21 20WT/BR (3.3L/3.8L)

2

D123 20WT/BR (2.4L EATX)

2

D123 20WT/OR (3.3L/3.8L/DIESEL
EATX)

3

D15 20DG/YL (DIESEL EATX)

3

D20 20WT/LG (GAS)

4

R80 18VT/LB (DIESEL)

4

T141 18YL (GAS MTX EXPORT)

5

Z111 20BK/WT

6

N1 18DB/OR (DIESEL)

6

G31 18VT/LG (GAS)

7

N2 18DB/YL (DIESEL)

7

D15 18DG/YL (GAS EATX)

8

K22 20OR/DB (DIESEL)

8

V32 18VT/YL (GAS)

9

B29 20DG/WT (DIESEL)

9

B29 18DG/WT (GAS)

10

V37 20VT/TN (DIESEL)

10

V37 18VT (GAS)

11

R82 18WT/LB (DIESEL)

11

V30 20VT/WT (GAS)

12

K900 20DB/DG

13

B1 18DG/OR (ABS)

14

B2 18DG/LB (ABS)

8W - 80 - 20
