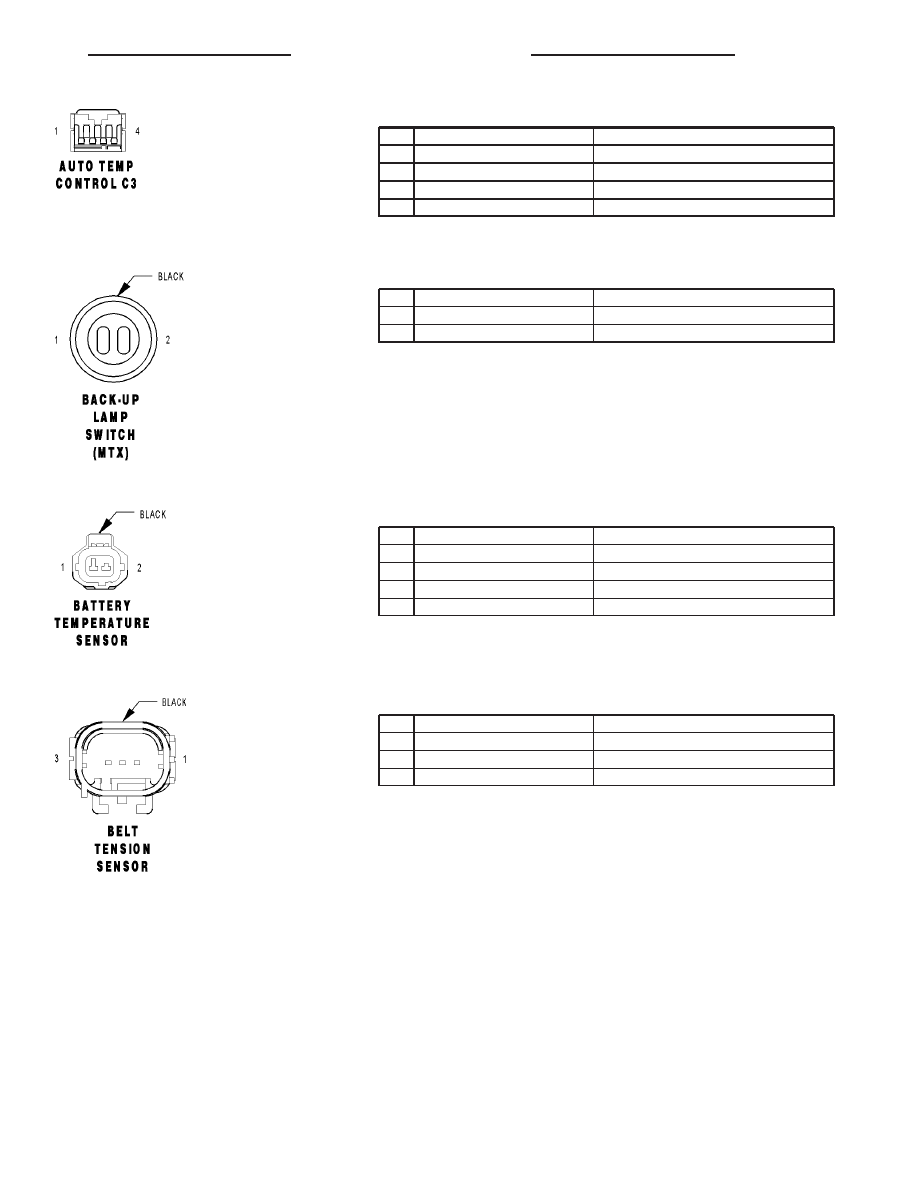

AUTO TEMP CONTROL C3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

BACK-UP LAMP SWITCH (MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T2 18DG/WT

TRS REVERSE SENSE

2

Z252 18BK/WT

GROUND

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20BR/TN (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

1

K91 18DB/YL (GAS)

BATTERY TEMP SIGNAL

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

2

K900 18DB/DG (GAS)

SENSOR GROUND

BELT TENSION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

R86 20LG/LB

BELT TENSION SENSOR FEED

2

R986 20LG/BR

BELT TENSION SENSOR GROUND

3

D105 20WT/OR

BELT TENSION SENSOR SIGNAL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

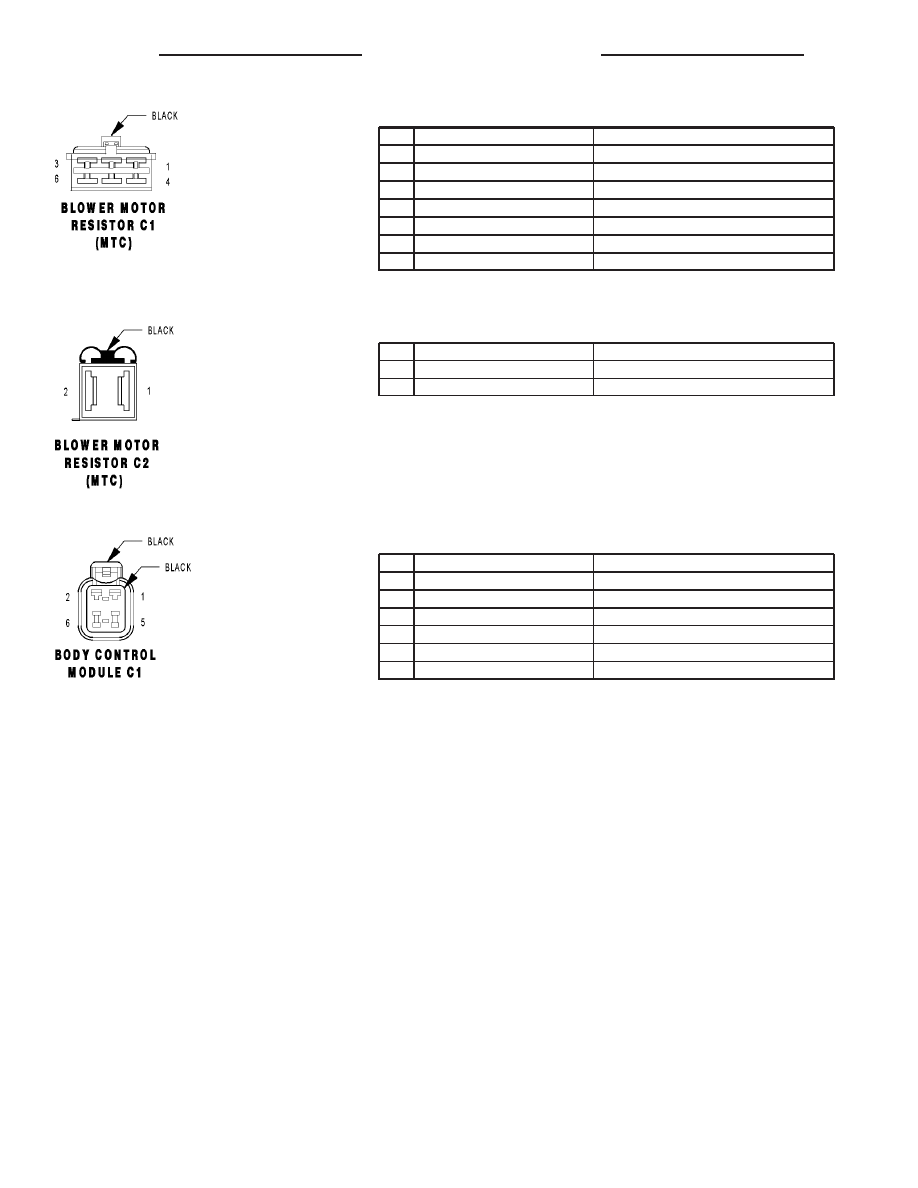

BLOWER MOTOR RESISTOR C1 (MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY (EXPORT)

BLOWER MOTOR HIGH DRIVER

2

C75 12DB/GY (EXCEPT EXPORT)

BLOWER MOTOR HIGH DRIVER

2

C74 12DB/WT (EXPORT)

BLOWER MOTOR M3 DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

5

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

6

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

BLOWER MOTOR RESISTOR C2 (MTC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12DG

REAR BLOWER HIGH SPEED

2

C7 12BK

HIGH SPEED BLOWER MOTOR

BODY CONTROL MODULE C1 - BLACK/BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A101 12VT/RD (EARLY BUILD)

FUSED B(+)

2

A701 16BR/RD

FUSED B(+) (HAZARD)

3

Z100 12BK/TN

GROUND

4

-

-

5

A101 12VT/RD

FUSED B(+)

6

-

-

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

RS

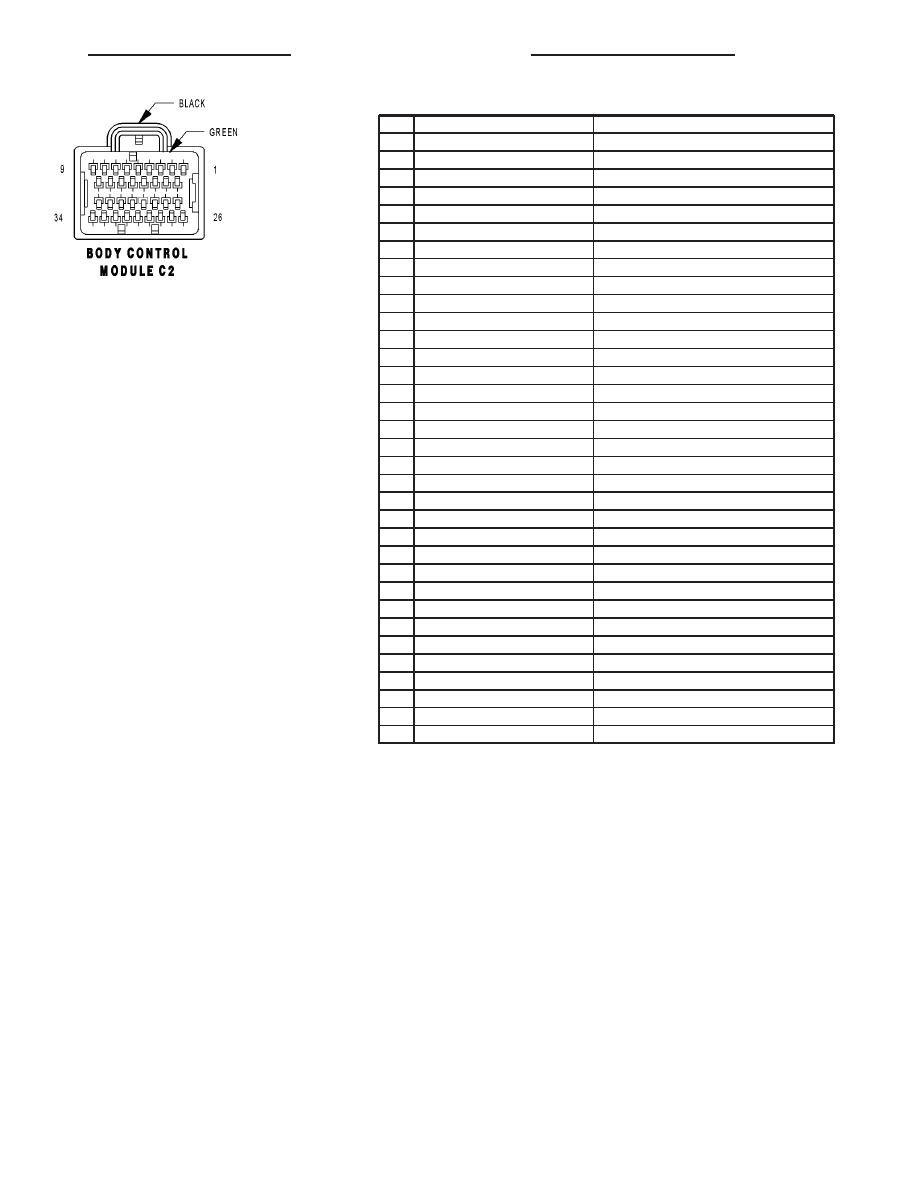

BODY CONTROL MODULE C2 - BLACK/GREEN 34 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20WT/LB

LEFT FRONT TURN SIGNAL DRIVER

2

L63 18WT/DG

LEFT REAR TURN SIGNAL DRIVER

3

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

4

L62 18WT/BR

RIGHT REAR TURN SIGNAL DRIVER

5

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

G25 22VT/TN

LIFTGATE SWITCH MUX

7

A114 18GY/RD

FUSED B(+) (I.O.D.)

8

-

-

9

L1 18WT/LG

BACK-UP LAMP FEED

10

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

11

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

12

P38 20TN/DB

RIGHT SLIDING DOOR LOCK DRIVER

13

-

-

14

-

-

15

Z15 18BK/TN

GROUND

16

G920 20VT/YL (MEMORY)

MEMORY SELECT SWITCH RETURN

17

G153 20VT/DG (POWER LIFTGATE)

LIFTGATE MODULE WAKE UP SIGNAL

18

P32 20TN/VT

LEFT SLIDING DOOR LOCK DRIVER

19

Z10 18BK/TN

GROUND

20

P5 20TN/OR

LEFT SLIDING DOOR UNLOCK DRIVER

21

P164 18LG/DB (EXPORT)

PASSENGER FOLDING MIRROR RELAY INPUT

22

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

23

-

-

24

G200 20VT/BR (MEMORY)

MEMORY SELECT SWITCH MUX

25

M22 20YL/OR

COURTESY LAMPS DRIVER

26

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

27

P34 20TN/LB

RIGHT SLIDING DOOR UNLOCK DRIVER

28

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

29

P159 20TN/DG (EXPORT)

DRIVER FOLDING MIRROR FOLD DRIVER

30

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

31

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

32

W13 18BR/LG

REAR WIPER MOTOR CONTROL

33

-

-

34

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

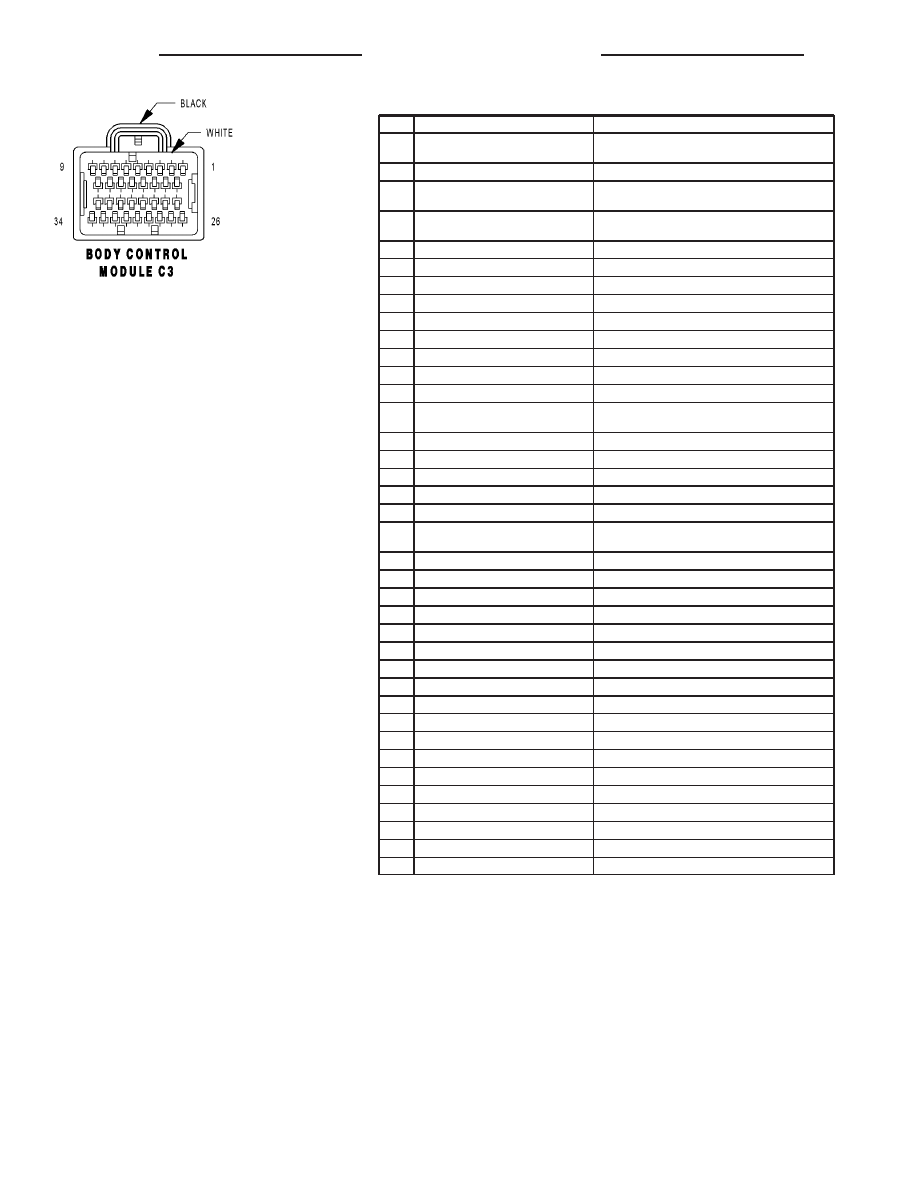

BODY CONTROL MODULE C3 - BLACK/WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

1

G23 22VT/DB (POWER SLIDING
DOOR)

SLIDING DOORS OVERHEAD SWITCH MUX

2

D123 20WT/BR

FLASH PROGRAM ENABLE

3

G152 22VT/GY (POWER SLIDING
DOOR)

RIGHT SLIDING DOOR WAKE UP SIGNAL

4

G151 22VT/BR (POWER SLIDING
DOOR)

LEFT SLIDING DOOR WAKE UP SIGNAL

5

G76 20VT/YL

RIGHT SLIDING DOOR AJAR SWITCH SENSE

6

G75 20VT (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

6

G74 20VT/WT (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

7

G74 20VT/WT (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

7

G75 20VT (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

8

G77 22VT/GY

LEFT SLIDING DOOR AJAR SWITCH SENSE

9

E10 20OR/DG (3 ZONE HVAC)

PANEL LAMPS DRIVER

10

-

-

11

L162 20WT/VT (EXPORT)

RIGHT SIDE REPEATER LAMP FEED

12

G42 22VT/YL (POWER SLIDING
DOOR)

RIGHT SLIDING DOOR PILLAR SWITCH MUX

13

-

-

14

G163 20VT/LB (EXPORT)

LEFT CYLINDER LOCK SWITCH MUX

15

G162 20VT/TN (EXPORT)

RIGHT CYLINDER LOCK SWITCH MUX

16

L50 18WT/TN (EXCEPT EXPORT)

BRAKE LAMP SWITCH OUTPUT

17

F503 20WT/PK (EXCEPT BASE)

FUSED IGNITION SWITCH OUTPUT (RUN)

18

G41 22VT/DG (POWER SLIDING
DOOR)

LEFT SLIDING DOOR PILLAR SWITCH MUX

19

L163 20WT/BR (EXPORT)

LEFT SIDE REPEATER LAMP FEED

20

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

21

G161 20VT/DG (LHD)

LEFT DOOR LOCK SWITCH MUX

21

G160 20VT/LG (RHD)

RIGHT DOOR LOCK SWITCH MUX

22

G160 20VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

22

G161 20VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

23

D25 20WT/VT

PCI BUS

24

-

-

25

M11 20YL/VT

COURTESY LAMPS DRIVER

26

P31 20TN/YL (POWER RELEASE)

LIFTGATE RELEASE DRIVER

27

-

-

28

-

-

29

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

30

G70 22VT/LB (EXPORT)

HOOD AJAR SWITCH SENSE

31

F500 18DG/PK (ABS)

FUSED IGNITION SWITCH OUTPUT (RUN)

32

-

-

33

M21 20YL/BR

COURTESY LAMPS DRIVER

34

M27 20YL/LB

READING LAMPS DRIVER

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

RS
