Chrysler RG Voyager. Manual - part 728





CENTER CONSOLE LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open up console lid.
(3) Remove console tray.
(4) Using a trim stick (special tool #C-4755) or

equivalent, gently pry down on lamp. Make sure not
to let lamp fall into console base.

NOTE: If preferred, a 5/16 piece of hose approxi-
mately 4–6 inches long may be used to pull lamp
from socket. Push hose over end of lamp and pull
down.

INSTALLATION

NOTE: If preferred, a 5/16 piece of hose approxi-
mately 4–6 inches long may be used to install the
new lamp. Push lamp into hose just far enough to
hold bulb. Locate the socket slot and push firmly
up. Make sure not to let lamp fall into console base.
When bulb is seated, twist hose 1/4 turn to remove
from lamp.

(1) Place lamp in socket slot and push firmly up.

Make sure not to let lamp fall into console base.

(2) Install the console tray.
(3) Close console lid.
(4) Connect the battery negative cable.

CENTER CONSOLE LAMP
SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open console lid and remove tray.
(3) Using a flat bladed tool, pry up on the switch.
(4) Remove bulb from switch.

INSTALLATION

(1) Install bulb into switch.
(2) Push switch into console opening.
(3) Install tray and close lid.
(4) Connect battery negative cable.

CLUSTER ILLUMINATION
LAMPS

REMOVAL

(1) Remove the Instrument Cluster. Refer to Elec-

trical, Instrument Cluster, Removal.

(2) Turn over cluster and expose the illumination

bulb sockets.

(3) Identify which bulb is defective and twist it out

of the cluster using a counterclockwise motion.

INSTALLATION

(1) Install the new bulb socket into the cluster

using a clockwise motion.

(2) Install the Instrument Cluster. Refer to Electri-

cal, Instrument Cluster, Installation.

COURTESY LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a trim stick, pry lamp from door panel

(Fig. 1).

(3) Disconnect wire harness from the lamp.
(4) Remove lens from the lamp and remove bulb.

INSTALLATION

(1) Install bulb and lens to lamp.
(2) Reconnect wire harness to lamp.
(3) Press lamp into the door panel.
(4) Reconnect battery negative cable.

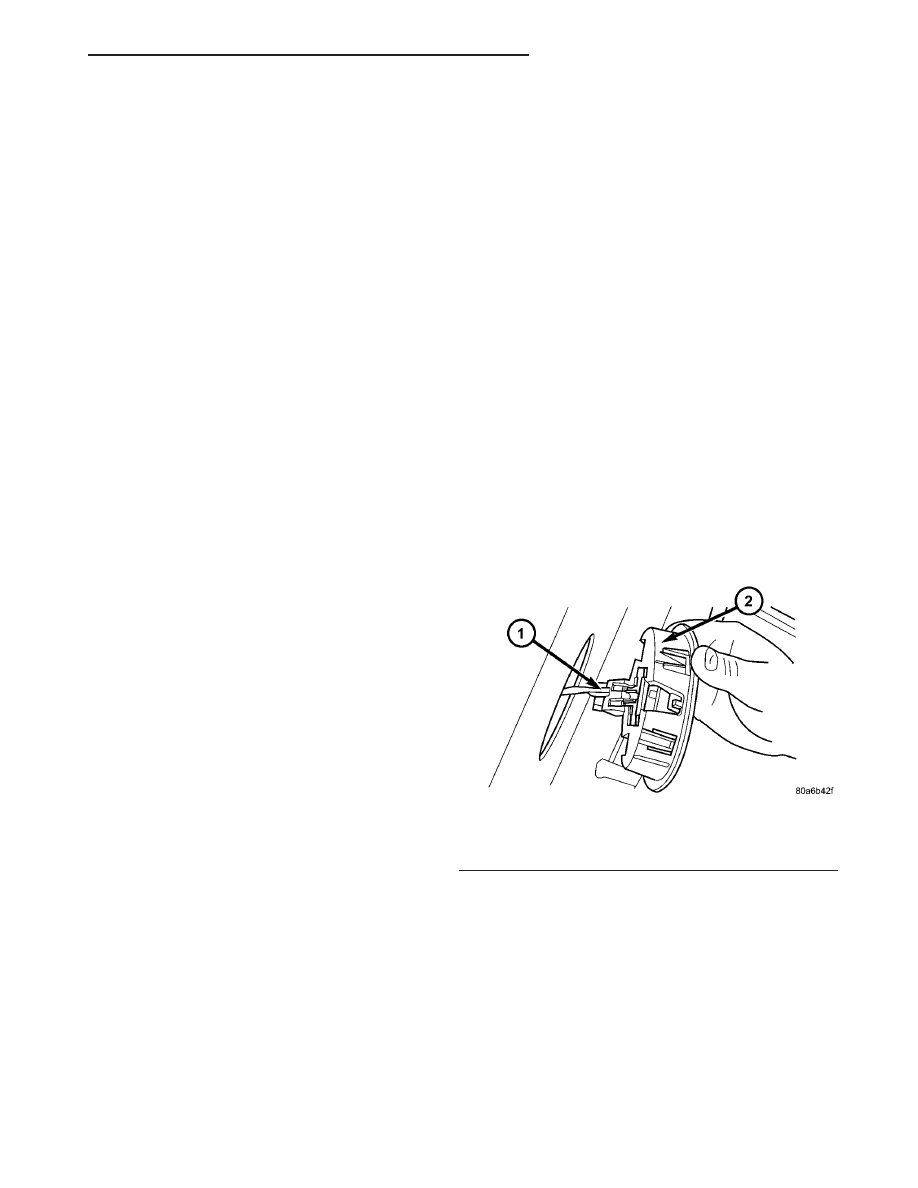

Fig. 1 COURTESY LAMP

1 - WIRE HARNESS
2 - COURTESY LAMP

RS

LAMPS/LIGHTING - INTERIOR

8L - 21

DOME/CARGO LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a flat bladed tool, pry off the lamp lens.
(3) Remove bulb from lamp.

INSTALLATION

(1) Install bulb to lamp.
(2) Press lens into place.
(3) Connect battery negative cable.

GLOVE BOX LAMP SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open glove box door.
(3) Push switch through from behind (Fig. 2).

(4) Disconnect wire harness from switch.
(5) Pull bulb from switch.

INSTALLATION

(1) Push bulb into switch.
(2) Connect wire harness to switch.
(3) Push switch into instrument panel.
(4) Close glove box door.
(5) Reconnect the battery negative cable.

LIFTGATE LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a flat bladed tool, pry lamp from trim

panel (Fig. 3).

(3) Disconnect wire harness connector from lamp.
(4) Pry off lens and remove bulb.

INSTALLATION

(1) Install bulb and snap lens into place.
(2) Reconnect wire harness connector to lamp.
(3) Position lamp onto trim panel and snap into

place.

(4) Reconnect battery negative cable.

READING LAMP

REMOVAL

The front reading lamps are incorporated into the

overhead console. If the reading lamps require
replacement, the overhead console must be replaced.
(Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE -
REMOVAL). The rear reading lamps are incorporated
into the assist handle. If the rear reading lamps
require replacement, the assist handle must be
replaced. (Refer to 23 - BODY/INTERIOR/ASSIST
HANDLE - REMOVAL). The bulbs can be serviced
separately.

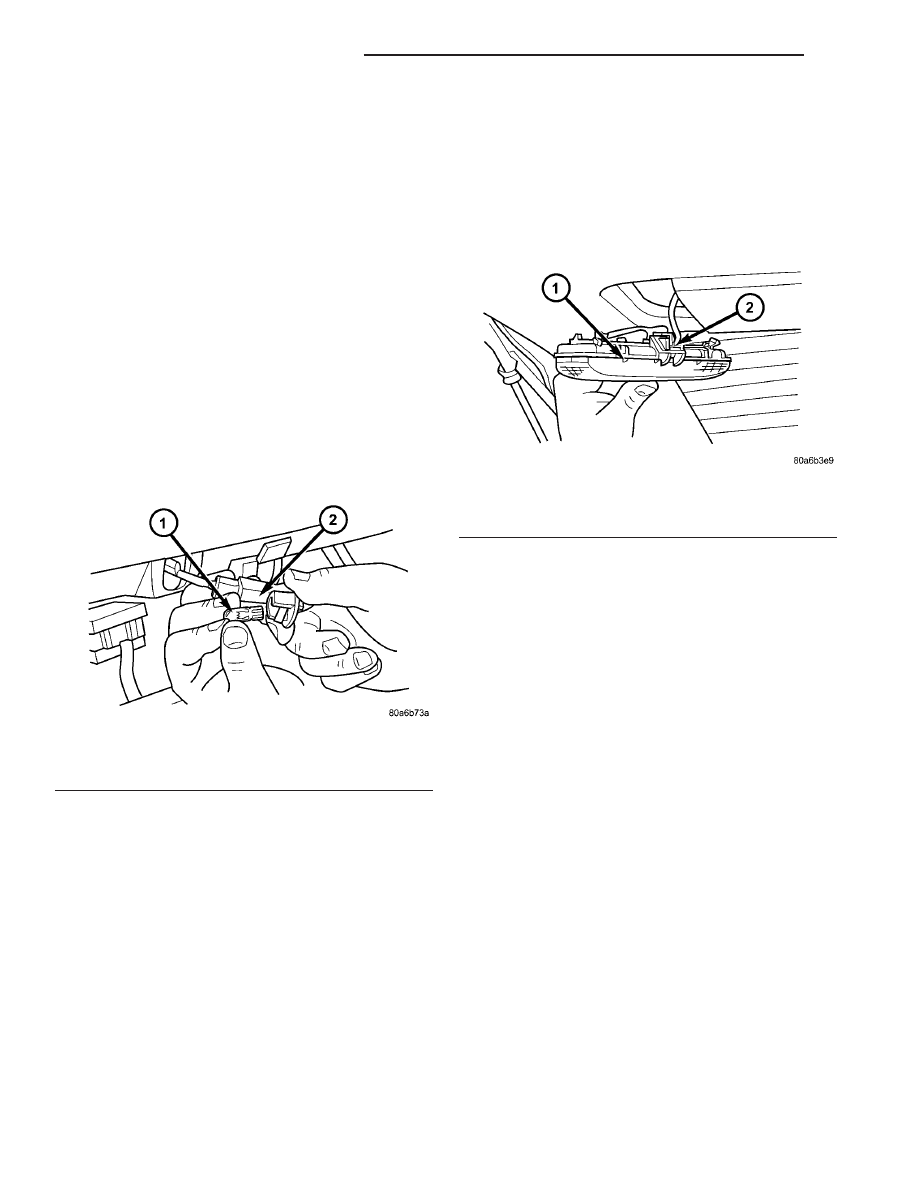

Fig. 2 GLOVE BOX LAMP/SWITCH

1 - GLOVE BOX BULB
2 - GLOVE BOX LAMP SWITCH

Fig. 3 LIFTGATE LAMP

1 - LIFTGATE LAMP
2 - WIRE HARNESS

8L - 22

LAMPS/LIGHTING - INTERIOR

RS

(1) Disconnect and isolate the battery negative

cable.

(2) Using a flat bladed tool, pry off the lamp lens

(Fig. 4), (Fig. 5).

(3) Remove bulb from lamp (Fig. 6), (Fig. 7).

INSTALLATION

(1) Install bulb to lamp.
(2) Press lens into place.
(3) Reconnect the battery negative cable.

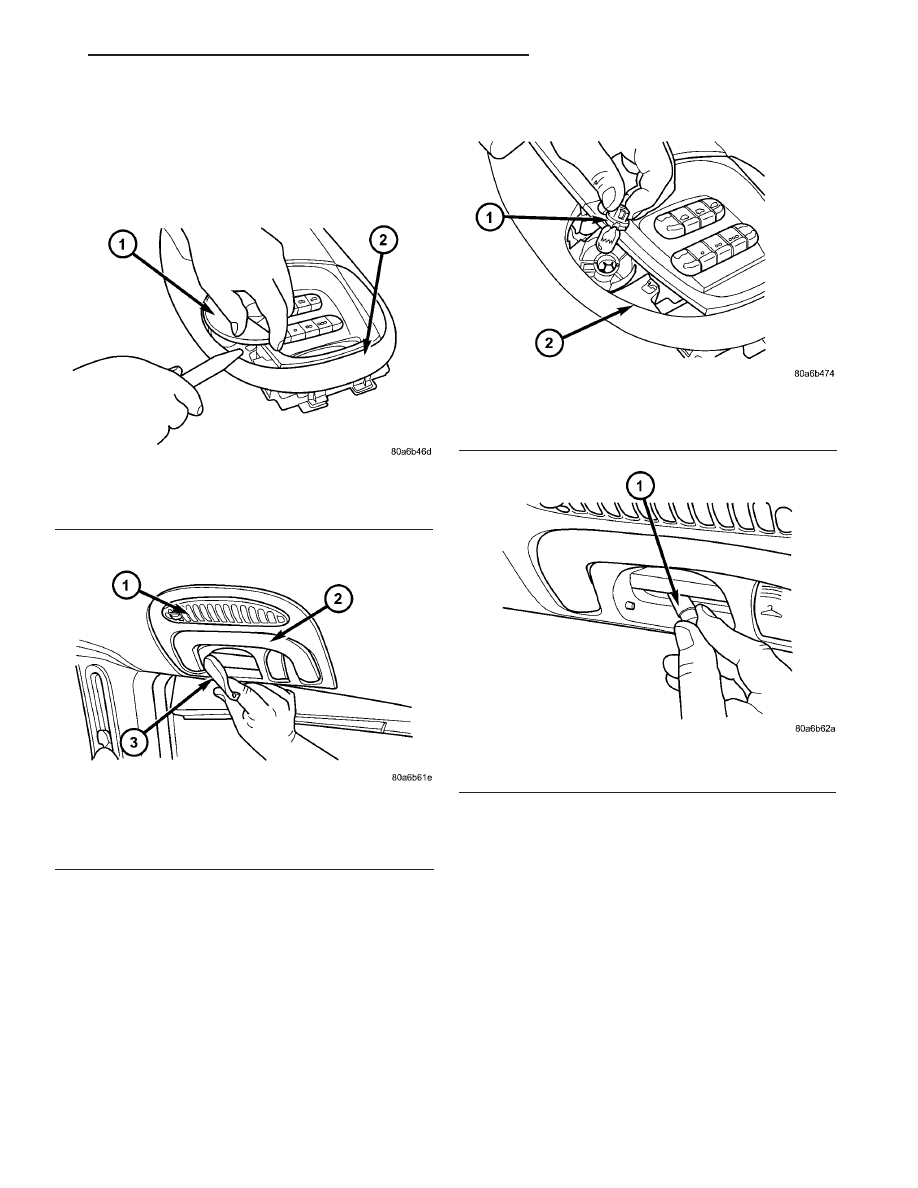

Fig. 4 OVERHEAD CONSOLE

1 - LAMP LENS
2 - OVERHEAD CONSOLE

Fig. 5 COURTESY/READING LAMP

1 - HVAC LOUVER
2 - ASSIST HANDLE
3 - LAMP LENS

Fig. 6 OVERHEAD CONSOLE LAMP

1 - LAMP
2 - OVERHEAD CONSOLE

Fig. 7 COURTESY/READING LAMP

1 - COURTESY/READING LAMP

RS

LAMPS/LIGHTING - INTERIOR

8L - 23

READING LAMP (Continued)

VANITY LAMP

REMOVAL

The vanity lamp is incorporated into the visor

assembly. If the vanity lamp needs to be replaced,
the entire visor must be replaced. The bulbs are ser-
viced separately.

(1) Disconnect and isolate the battery negative

cable.

(2)

Using a pick or other suitable tool, pry the

lens from the lamp (Fig. 8).

(3) Remove bulb.

INSTALLATION

(1) Install bulb.
(2) Snap lamp lens into position.
(3) Connect the battery negative cable.

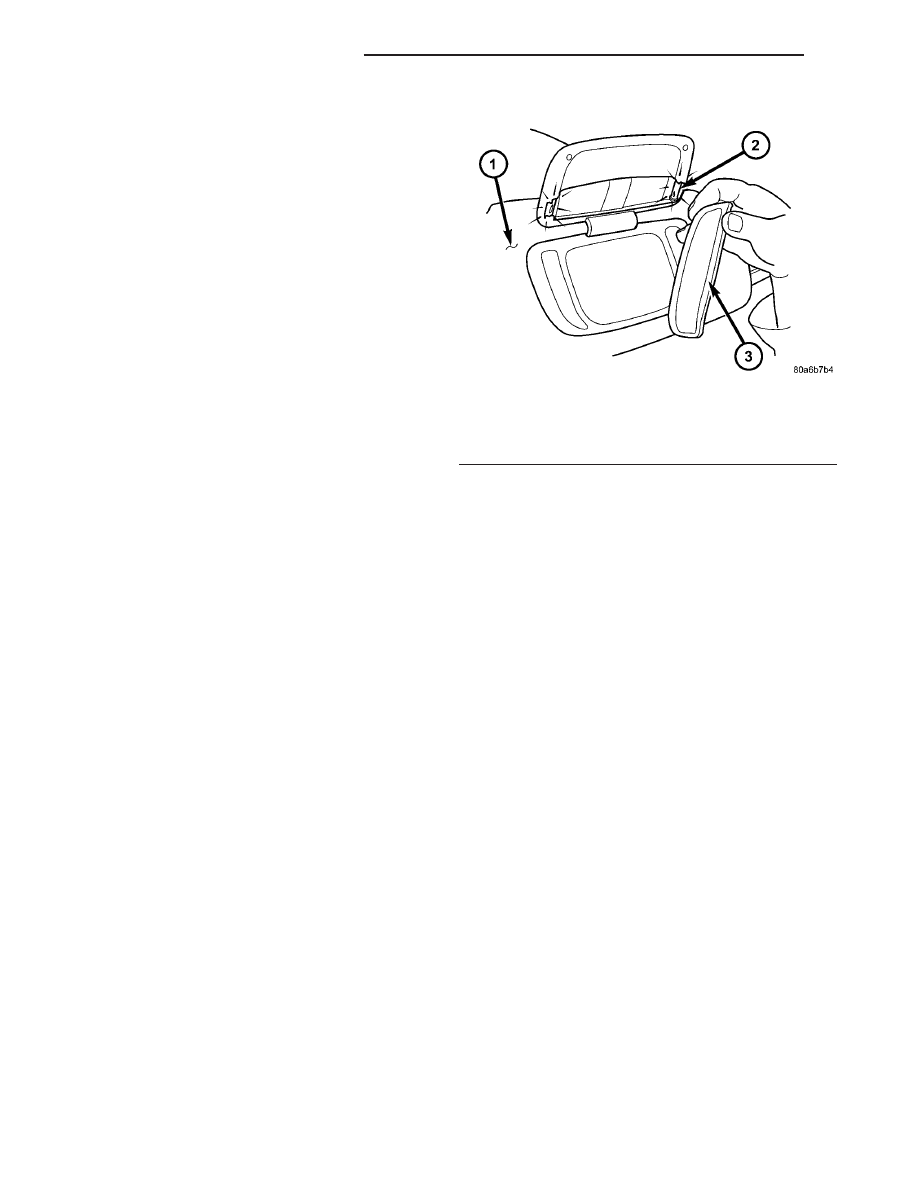

Fig. 8 VANITY LAMP

1 - VISOR
2 - VISOR/VANITY LAMP
3 - LENS

8L - 24

LAMPS/LIGHTING - INTERIOR

RS
