Chrysler RG Voyager. Manual - part 372

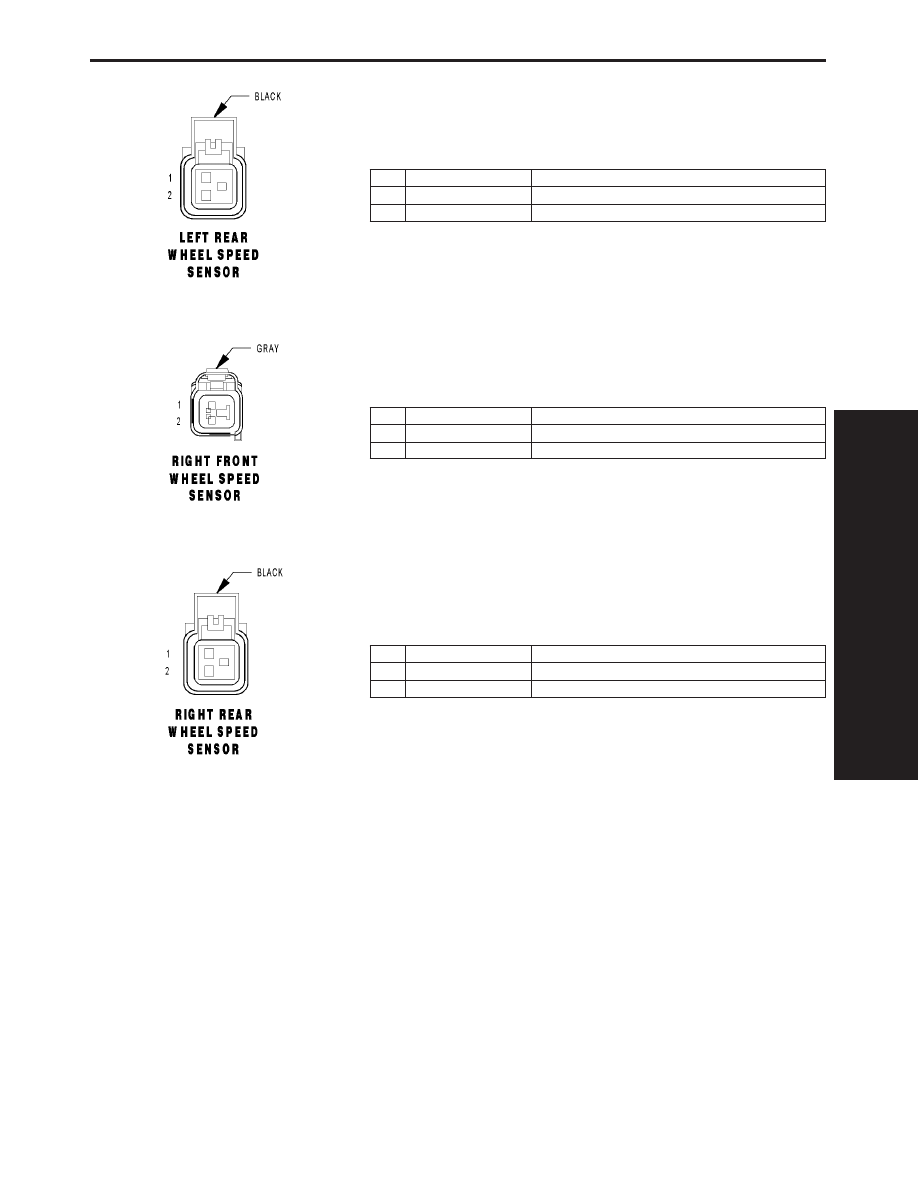

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

89

CONNECTOR PINOUTS

NOTES

90

10.0

SCHEMATIC DIAGRAMS

10.1

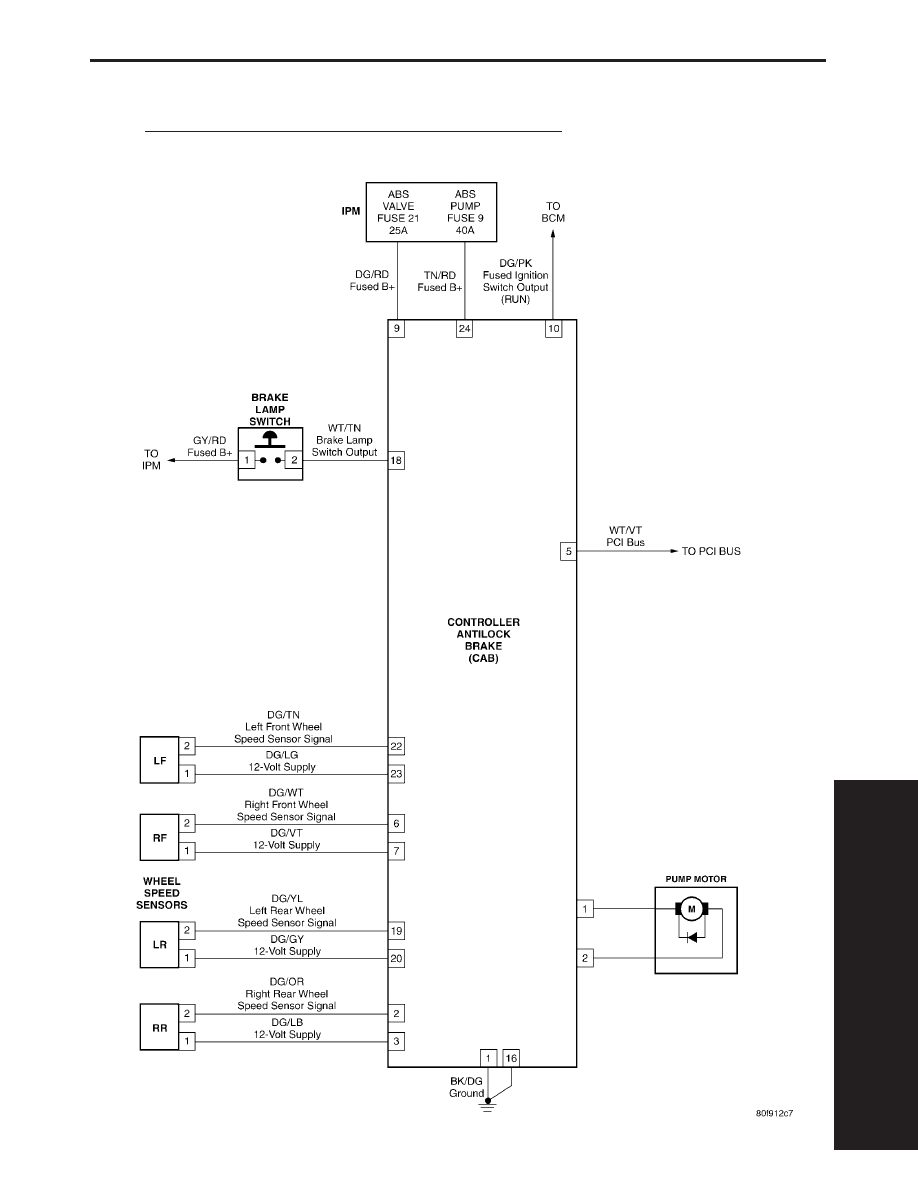

TEVES MARK 20E ANTILOCK BRAKE SYSTEM – ABS
