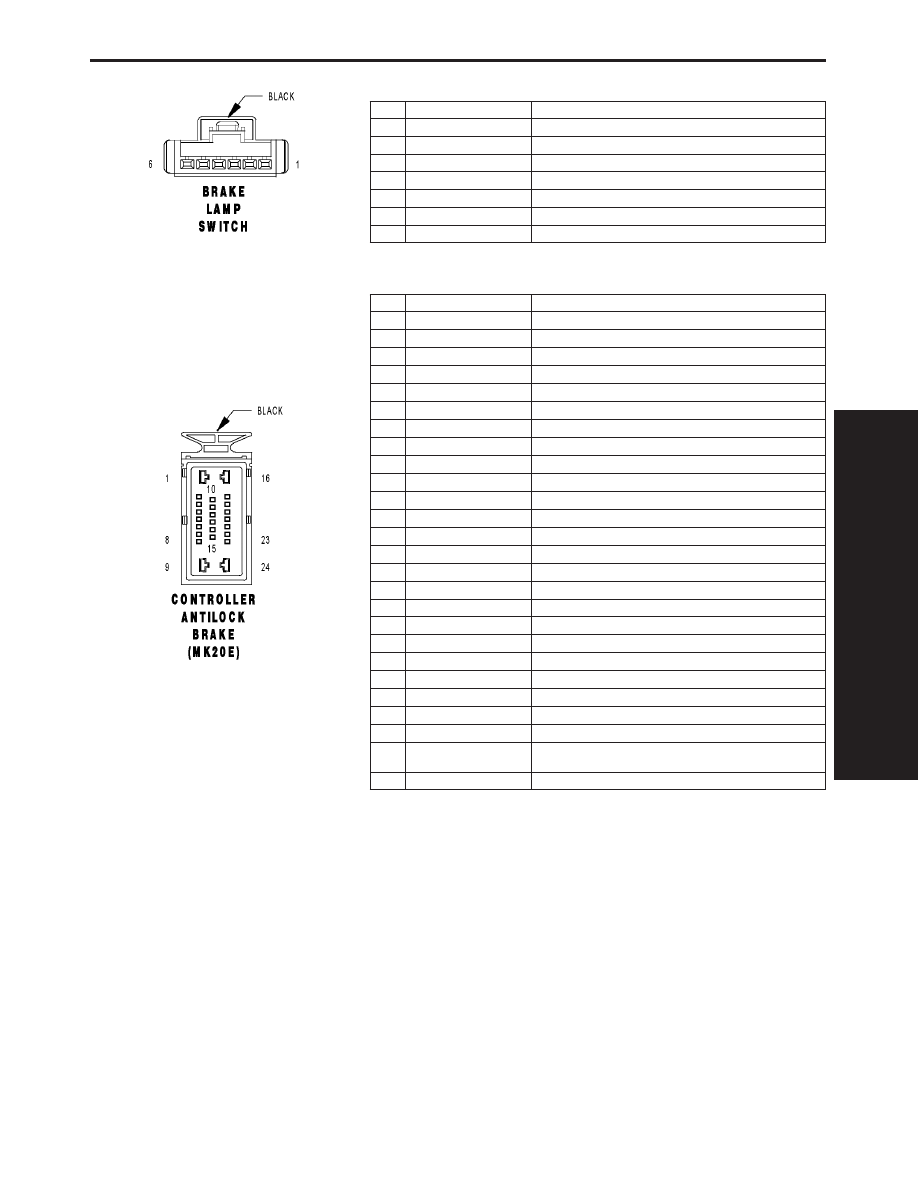

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT (GAS)

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL (GAS)

S/C SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

CONTROLLER ANTILOCK BRAKE (MK20E) - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DG

GROUND

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

4

-

-

5

D25 18WT/VT

PCI BUS

6

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

8

-

-

9

A111 12DG/RD

FUSED B(+)

10

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

18

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

19

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

23

B9 18DG/LG (EXCEPT
3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

24

A107 12TN/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

85

CONNECTOR PINOUTS

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 20BK/LG

GROUND

5

Z111 20BK/WT

GROUND

6

-

-

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20DG/YL (EATX)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

86

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

87

CONNECTOR PINOUTS

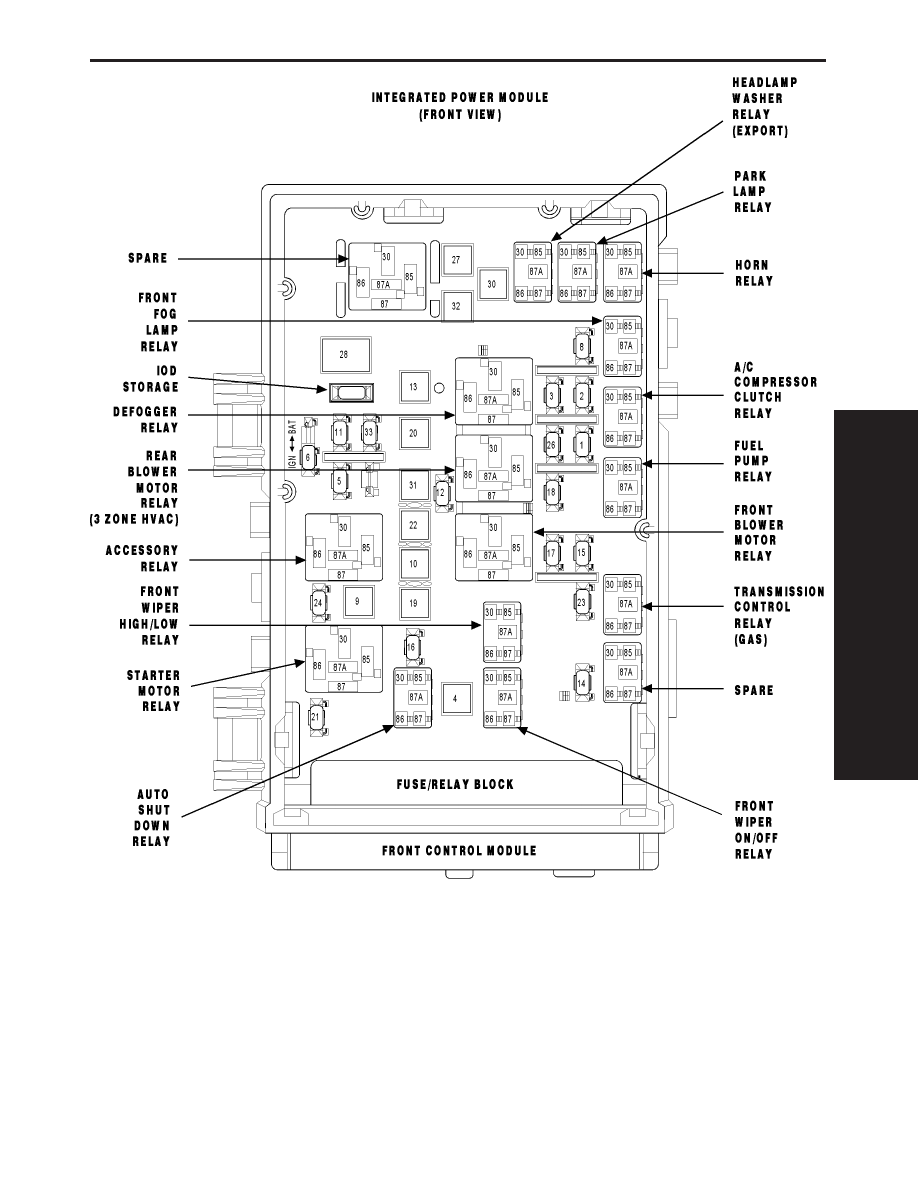

FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

INTERNAL

FUSED B(+)

2

15A

INTERNAL

FUSED PARK LAMP RELAY OUT-
PUT

3

15A

INTERNAL

FUSED PARK LAMP RELAY OUT-
PUT

4

30A

INTERNAL

FUSED B(+)

5

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUT-
PUT

6

20A

F307 16LB/PK (ACCESSORY
RELAY POSITION)

FUSED ACCESSORY RELAY OUT-
PUT

6

20A

F307 16LB/PK (BATTERY POSI-
TION)

FUSED B(+)

8

20A

INTERNAL

FUSED B(+)

9

40A

INTERNAL

FUSED B(+)

10

40A

C7 12DB

FUSED FRONT BLOWER MOTOR
RELAY OUTPUT

11

20A

F302 18GY/PK

FUSED ACCESSORY RELAY OUT-
PUT

12

25A

C51 12LB/BR

FUSED REAR BLOWER MOTOR
RELAY OUTPUT

13

40A

C15 12DB/WT

FUSED DEFOGGER RELAY OUT-
PUT

14

20A

INTERNAL

FUSED B(+) (I.O.D.)

15

20A

INTERNAL (DIESEL)

FUSED B(+)

15

20A

INTERNAL (EATX)

FUSED B(+)

16

25A

INTERNAL

FUSED B(+)

17

20A

INTERNAL

FUSED B(+)

18

15A

INTERNAL

FUSED B(+)

19

40A

A101 12VT/RD

FUSED B(+)

20

30A

A102 12WT/RD

FUSED B(+)

21

25A

A111 12DG/RD

FUSED B(+)

22

40A

A110 12OR/RD

FUSED B(+)

23

10A

A106 20LB/RD

FUSED B(+)

24

20A

A701 16BR/RD

FUSED B(+) (HAZARD)

26

20A

A103 18GY/RD

FUSED B(+)

27

40A

A112 12OR/RD

FUSED B(+)

28

40A

F30 12PK/YL

FUSED IGNITION SWITCH OUT-
PUT (RUN-ACC)

30

40A

INTERNAL (EXPORT)

FUSED B(+)

31

40A

A113 12WT/RD

FUSED B(+)

32

40A

A115 12YL/RD

FUSED B(+)

33

15A

INTERNAL

FUSED ACCESSORY RELAY OUT-
PUT

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

1

B9 18DG/LG (EXCEPT
3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

88

CONNECTOR PINOUTS
