Chrysler RG Voyager. Manual - part 317

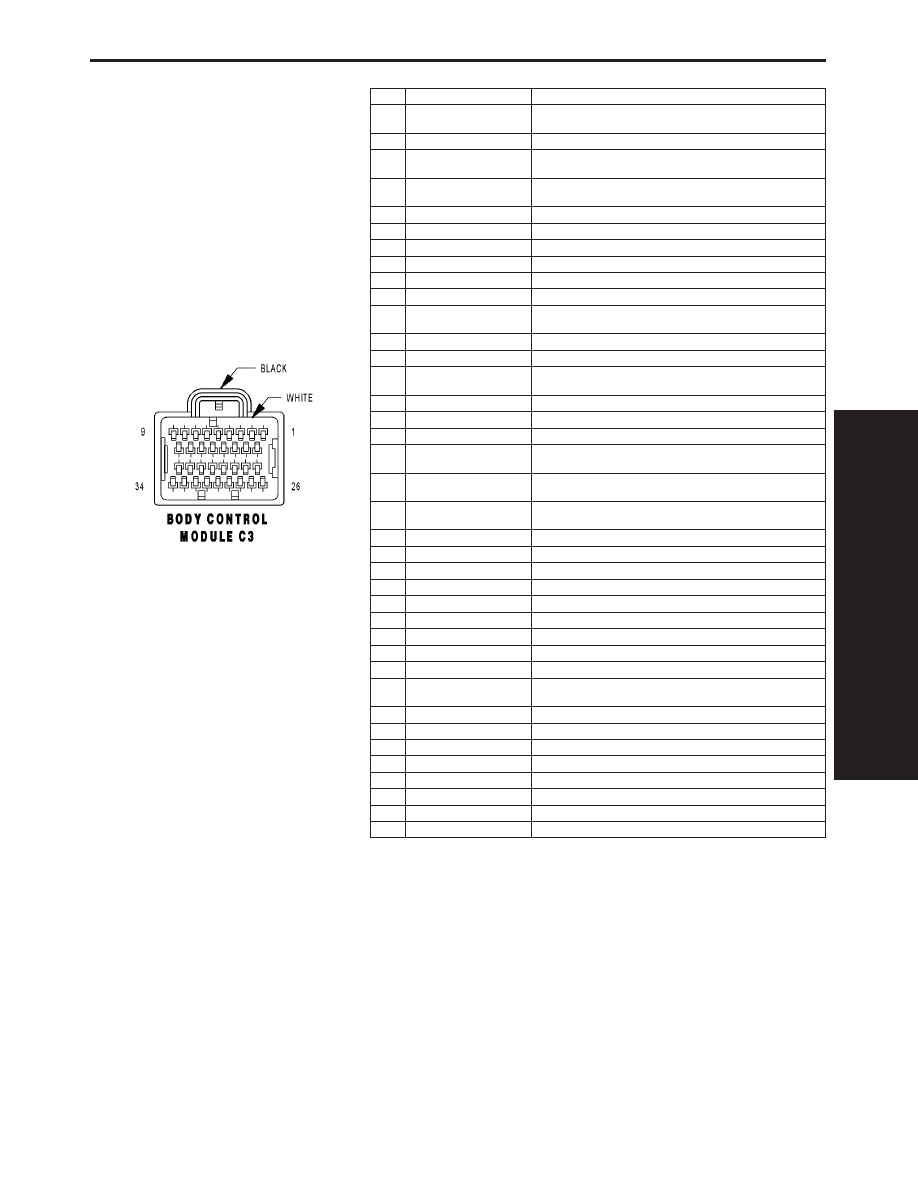

BODY CONTROL MODULE C3 - BLACK/WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

1

G23 22VT/DB (POWER
SLIDING DOOR)

SLIDING DOORS OVERHEAD SWITCH MUX

2

D123 20WT/BR

FLASH PROGRAM ENABLE

3

G152 22VT/GY (POWER
SLIDING DOOR)

RIGHT SLIDING DOOR WAKE UP SIGNAL

4

G151 22VT/BR (POWER
SLIDING DOOR)

LEFT SLIDING DOOR WAKE UP SIGNAL

5

G76 20VT/YL

RIGHT SLIDING DOOR AJAR SWITCH SENSE

6

G75 20VT (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

6

G74 20VT/WT (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

7

G74 20VT/WT (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

7

G75 20VT (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

8

G77 22VT/GY

LEFT SLIDING DOOR AJAR SWITCH SENSE

9

E10 20OR/DG (3 ZONE
HVAC)

PANEL LAMPS DRIVER

10

-

-

11

L162 20WT/VT (EXPORT)

RIGHT SIDE REPEATER LAMP FEED

12

G42 22VT/YL (POWER
SLIDING DOOR)

RIGHT SLIDING DOOR PILLAR SWITCH MUX

13

-

-

14

G163 20VT/LB (EXPORT)

LEFT CYLINDER LOCK SWITCH MUX

15

G162 20VT/TN (EXPORT)

RIGHT CYLINDER LOCK SWITCH MUX

16

L50 18WT/TN (EXCEPT
EXPORT)

BRAKE LAMP SWITCH OUTPUT

17

F503 20WT/PK (EXCEPT
BASE)

FUSED IGNITION SWITCH OUTPUT (RUN)

18

G41 22VT/DG (POWER
SLIDING DOOR)

LEFT SLIDING DOOR PILLAR SWITCH MUX

19

L163 20WT/BR (EXPORT)

LEFT SIDE REPEATER LAMP FEED

20

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

21

G161 20VT/DG (LHD)

LEFT DOOR LOCK SWITCH MUX

21

G160 20VT/LG (RHD)

RIGHT DOOR LOCK SWITCH MUX

22

G160 20VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

22

G161 20VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

23

D25 20WT/VT

PCI BUS

24

-

-

25

M11 20YL/VT

COURTESY LAMPS DRIVER

26

P31 20TN/YL (POWER RE-
LEASE)

LIFTGATE RELEASE DRIVER

27

-

-

28

-

-

29

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

30

G70 22VT/LB (EXPORT)

HOOD AJAR SWITCH SENSE

31

F500 18DG/PK (ABS)

FUSED IGNITION SWITCH OUTPUT (RUN)

32

-

-

33

M21 20YL/BR

COURTESY LAMPS DRIVER

34

M27 20YL/LB

READING LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1237

CONNECTOR PINOUTS

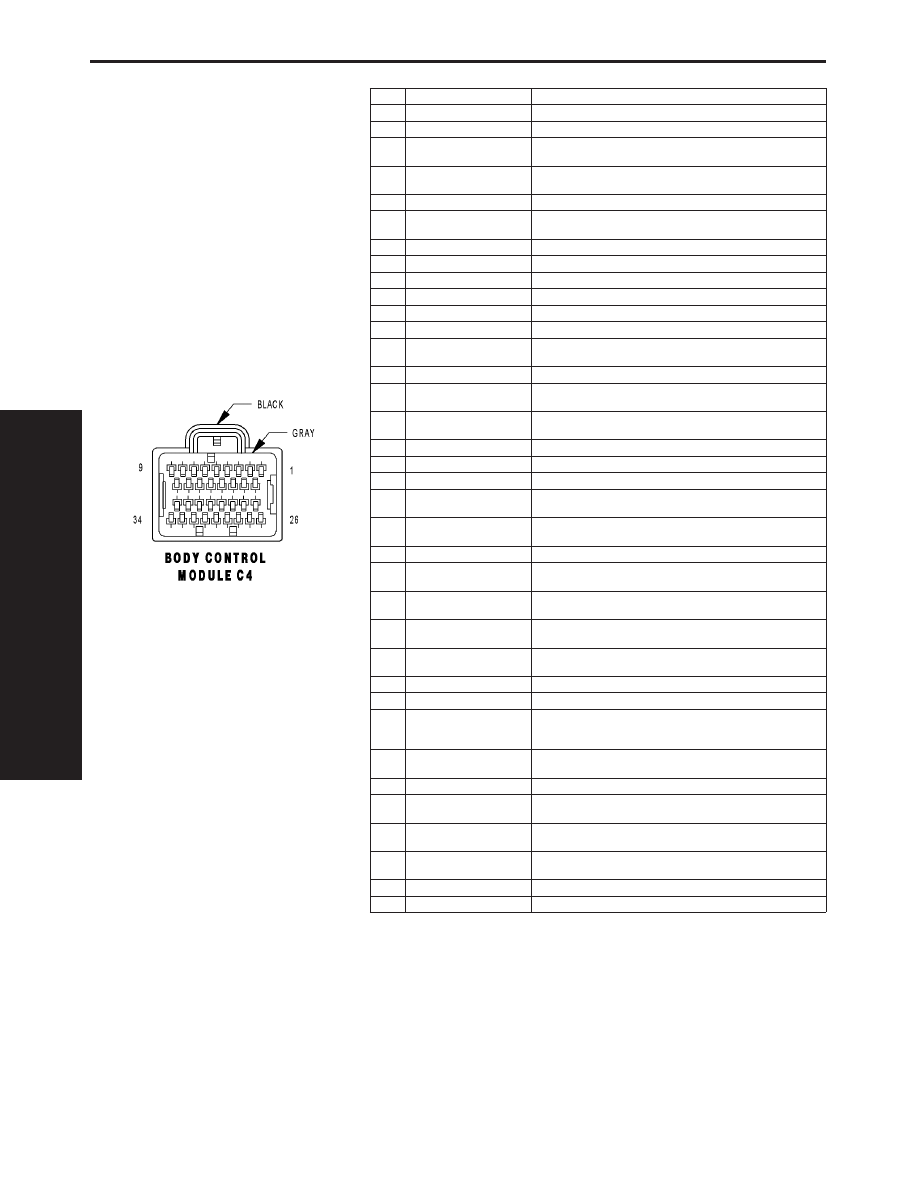

BODY CONTROL MODULE C4 - BLACK/GRAY 34 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

E12 20OR/GY

PANEL LAMPS DRIVER

3

E19 20OR/BR (AUTO
HEADLAMPS)

HEADLAMP SWITCH DIMMER SIGNAL

4

L39 22WT/OR (LATE
BUILD HIGHLINE)

FRONT FOG LAMP INDICATOR DRIVER

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SENSE

6

L36 20WT/DB (LATE
BUILD EXPORT)

REAR FOG LAMP INDICATOR DRIVER

7

P162 20LG/DG (EXPORT)

PASSENGER FOLDING MIRROR RELAY CONTROL

8

-

-

9

L161 20WT/LG

LEFT TURN INDICATOR DRIVER

10

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

E14 20OR/TN

PANEL LAMPS DRIVER

12

E13 20OR/WT

PANEL LAMPS DRIVER

13

X920 22GY/OR (REMOTE
AUDIO)

RADIO CONTROL MUX RETURN

14

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

15

G926 22VT/WT (LATE
BUILD ATC/EXPORT MTC)

REAR WIPER SWITCH MUX RETURN

16

G194 22VT/LG (LATE
BUILD)

HIGH BEAM/FRONT WASHER SWITCH MUX

17

L160 20WT/TN

RIGHT TURN INDICATOR DRIVER

18

-

-

19

-

-

20

G20 20VT/BR (LATE
BUILD)

IGNITION SWITCH SENSE

21

L307 20WT/BR (LATE
BUILD)

HEADLAMP SWITCH MUX

22

G902 22VT/LB

MULTI-FUNCTION SWITCH MUX RETURN

23

L900 22VT/LB (LATE
BUILD EXCEPT EXPORT)

HEADLAMP SWITCH MUX RETURN

23

L900 22WT/YL (LATE
BUILT EXPORT)

HEADLAMP SWITCH MUX RETURN

24

X20 22GY/WT (LATE
BUILD REMOTE AUDIO)

RADIO CONTROL MUX

25

L305 20WT/LB (LATE
BUILD)

TURN SIGNAL SWITCH MUX

26

-

-

27

-

-

28

W26 22BR/DB (LATE
BUILD PREMIUM/LUXURY/
EXPORT)

REAR WIPER SWITCH MUX

29

W52 22BR/YL (LATE
BUILD)

FRONT WIPER SWITCH MUX

30

E2 22OR/BR (LATE BUILD)

PANEL LAMPS DIMMER SIGNAL

31

L91 22WT/DB (LATE
BUILD LHD)

HAZARD SWITCH SENSE

31

L91 20WT/DB (LATE
BUILD RHD)

HAZARD SWITCH SENSE

32

B27 20DG/WT (TRACTION
CONTROL)

TRACTION CONTROL SWITCH SENSE

33

P136 20TN/YL (EXPORT)

FOLDING MIRROR SWITCH SENSE

34

G26 22VT/OR

CHIME DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1238

CONNECTOR PINOUTS

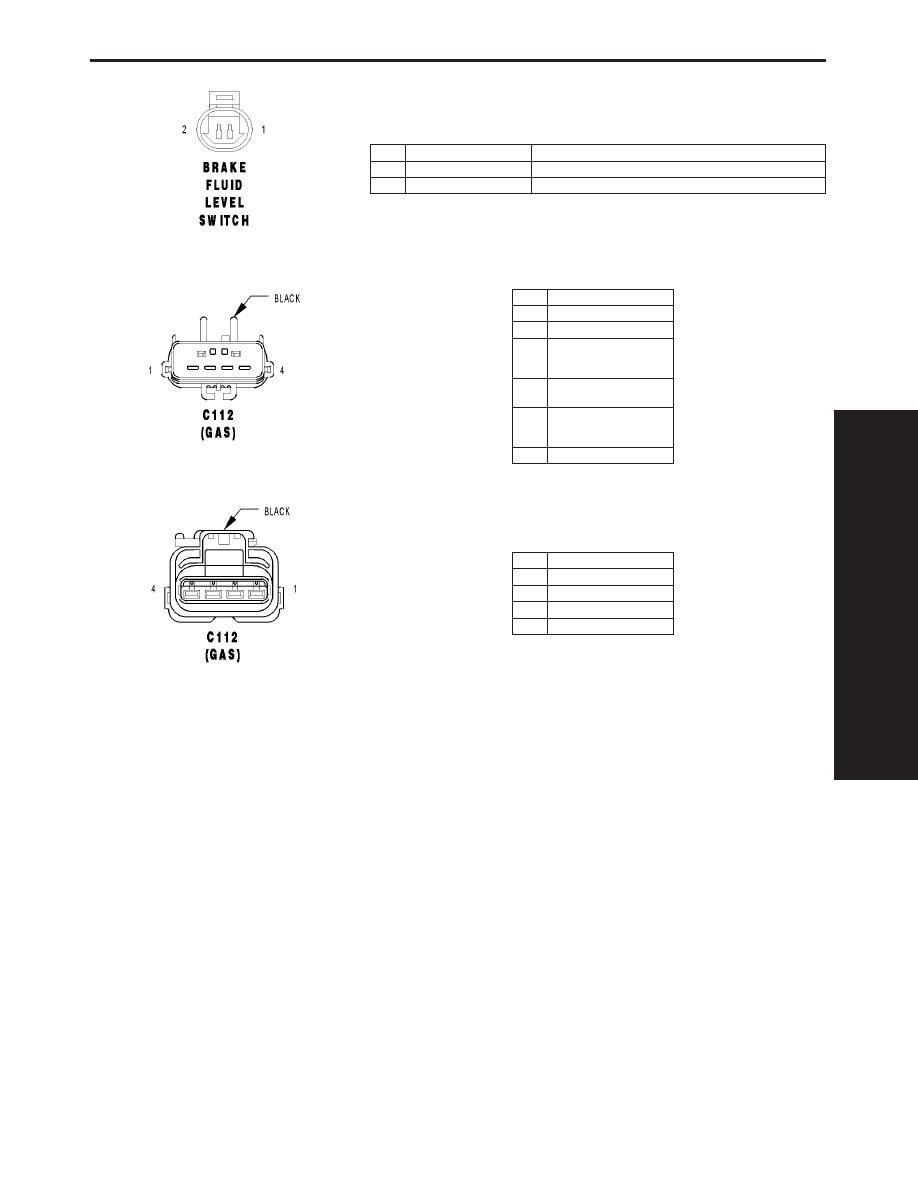

BRAKE FLUID LEVEL SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

2

Z420 20BK/OR

GROUND

C112 (GAS) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

R80 20VT/LB

2

R82 20WT/LB

3

G31 18VT/LG (EXCEPT OC-
CUPANT SENSING EXCEPT
EXPORT LATE BUILD)

3

G31 20WT/LG (LATE BUILD
EXPORT)

3

G31 18WT/LG (OCCUPANT
SENSING EXCEPT EXPORT
LATE BUILD)

4

K900 20DB/DG

C112 (GAS) - BLACK (FRONT END LIGHTING SIDE)

CAV

CIRCUIT

1

R80 18VT/LB

2

R82 18WT/LB

3

G31 18VT/LG

4

K900 18DB/DG

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1239

CONNECTOR PINOUTS

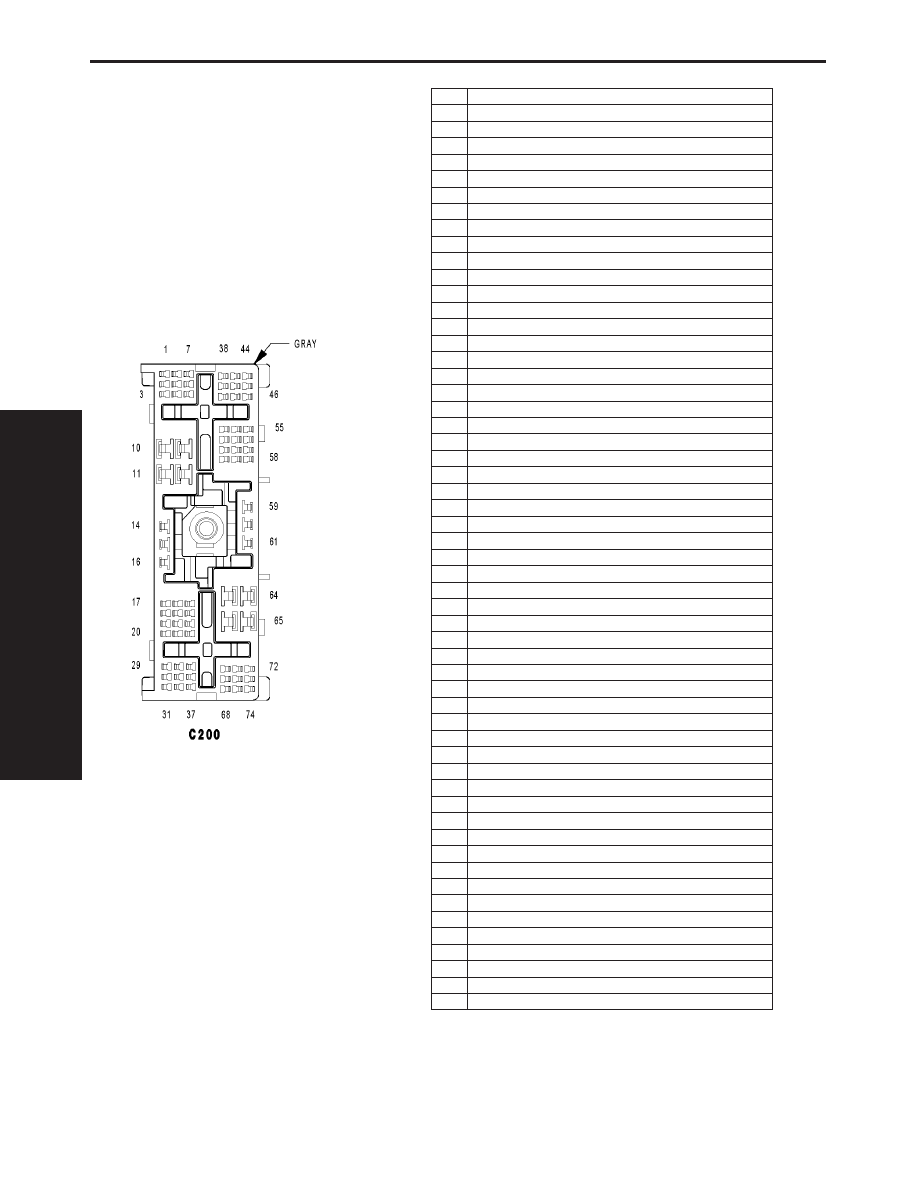

C200 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC EXCEPT EXPORT)

1

B25 20DG/WT (EXPORT)

2

A106 20LB/RD

3

A108 18LG/RD (POWER MIRROR EXCEPT EXPORT)

3

A108 20LG/RD (POWER MIRROR EXPORT)

4

C59 20DB/LB (3 ZONE ATC)

4

C152 16LB/LG (3 ZONE MTC)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 20LB (3 ZONE HVAC)

8

C16 20DB/GY

9

D17 20WT/DG (3 ZONE ATC)

9

C22 20LB/WT (3 ZONE MTC)

10

C50 12DB/OR (3 ZONE MTC)

10

L13 20WT/YL (EXPORT)

11

C7 12DB

12

C153 12DB/BR (3 ZONE MTC)

12

D123 20WT/BR (RHD)

13

Z408 18BK/LG (MEMORY EXCEPT EXPORT)

13

Z849 12BK/OR (MEMORY EXPORT)

14

A105 18DB/RD

15

A114 16GY/RD

16

F306 20DB/PK (HIGHLINE AUDIO/EXCEPT EXPORT)

16

F306 16DB/PK (LOWLINE AUDIO/EXPORT)

17

C169 20DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC)

18

C121 20DB/DG (3 ZONE MTC)

19

P160 18TN/LG (EXPORT)

20

-

21

F2 18PK/YL

22

Q102 18OR/LB (EXCEPT EXPORT)

22

L78 18WT/OR (EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

P64 22TN (LHD MEMORY)

25

R79 20LB/VT (RHD)

26

P65 22TN/VT (LHD MEMORY)

26

R81 20LB/WT (RHD)

27

P66 22TN/LG (RHD MEMORY)

28

P67 22TN/OR (RHD MEMORY)

29

F20 20PK/WT

30

F100 18PK/VT

31

F201 20PK/OR

32

F504 20GY/PK (3 ZONE ATC)

32

F850 20LB/PK (3 ZONE MTC)

33

P68 22TN/YL (RHD MEMORY)

34

P69 22TN/DB (LHD MEMORY)

35

R21 20LB/WT (SIDE AIRBAGS)

36

R23 20LB/YL (SIDE AIRBAGS)

37

R22 20WT/LB (SIDE AIRBAGS)

38

R24 20YL/LB (SIDE AIRBAGS)

39

R79 20LB/VT (LHD)

39

D96 18WT/LB (RHD)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1240

CONNECTOR PINOUTS
