Chrysler RG Voyager. Manual - part 316





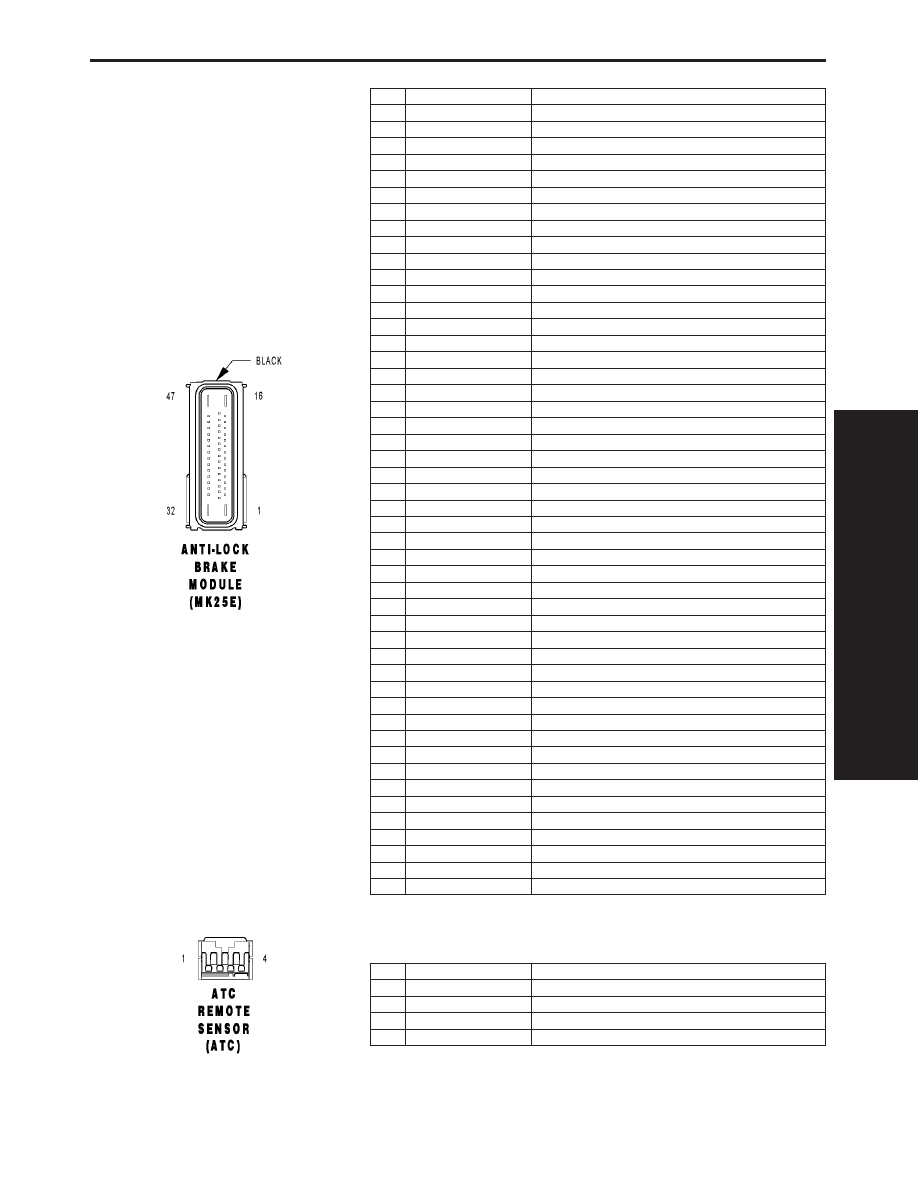

ANTI-LOCK BRAKE MODULE (MK25E) - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 12TN/RD

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

9

-

-

10

-

-

11

D25 18WT/VT

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A111 12DG/RD

FUSED B(+) (VALVE)

33

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

35

-

-

36

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

37

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

44

-

-

45

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

46

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z107 12BK/DG

GROUND

ATC REMOTE SENSOR (ATC) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1233

CONNECTOR PINOUTS

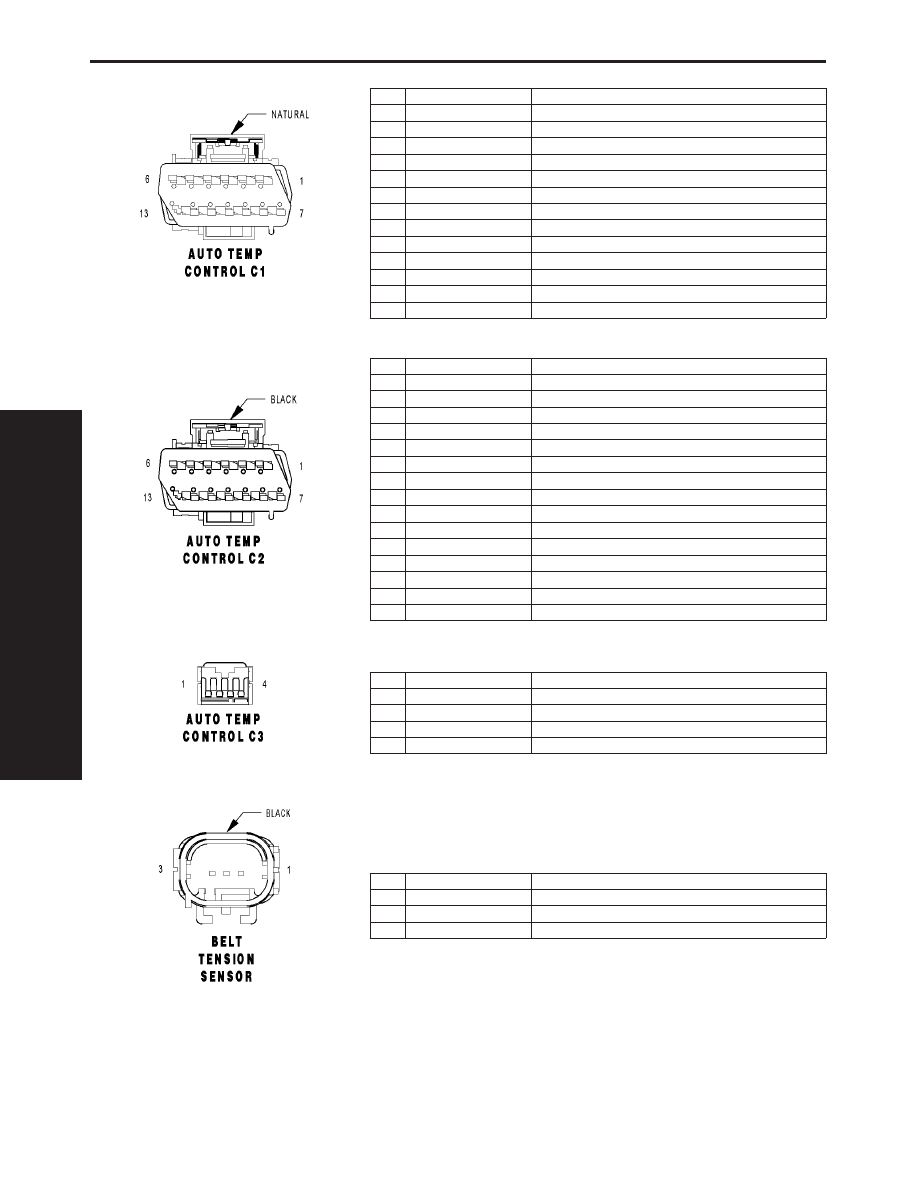

AUTO TEMP CONTROL C1 - NATURAL 13 WAY

CAV

CIRCUIT

FUNCTION

1

C161 22LB/WT

DRIVER BLEND DOOR DRIVER (B)

2

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

3

C133 22DB/WT

PASSENGER BLEND DOOR DRIVER (B)

4

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

5

C132 22DB/YL

RECIRCULATION DOOR DRIVER (B)

6

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

7

C135 22DB/GY

MODE DOOR DRIVER (B)

8

C35 22LB/LG

MODE DOOR DRIVER (A)

9

C53 22LB

REAR MODE DOOR DRIVER (A)

10

C154 22LB/OR

REAR MODE DOOR DRIVER (B)

11

C54 22LB/YL

REAR BLEND DOOR DRIVER (A)

12

C169 22DB/OR

REAR BLEND DOOR DRIVER (B)

13

-

-

AUTO TEMP CONTROL C2 - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

C21 22LB (LHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

1

C21 20LB (RHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

3

E12 20OR/GY

PANEL LAMPS DRIVER

4

A114 18GY/RD

FUSED B(+) (I.O.D.)

5

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

D25 20WT/VT

PCI BUS

7

C56 22DB/VT (LHD)

BLOWER MOTOR CONTROL

7

C56 22DB/LB (RHD)

BLOWER MOTOR CONTROL

8

C59 22DB/LB

REAR BLOWER MOTOR CONTROL

9

D22 20WT/TN (3 ZONE)

KDB CLOCK

10

D17 22WT/DG

KDB DATA

11

Z24 18BK/OR

GROUND

12

-

-

13

-

-

AUTO TEMP CONTROL C3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

BELT TENSION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

R86 20LG/LB

BELT TENSION SENSOR FEED

2

R986 20LG/BR

BELT TENSION SENSOR GROUND

3

D105 20WT/OR

BELT TENSION SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1234

CONNECTOR PINOUTS

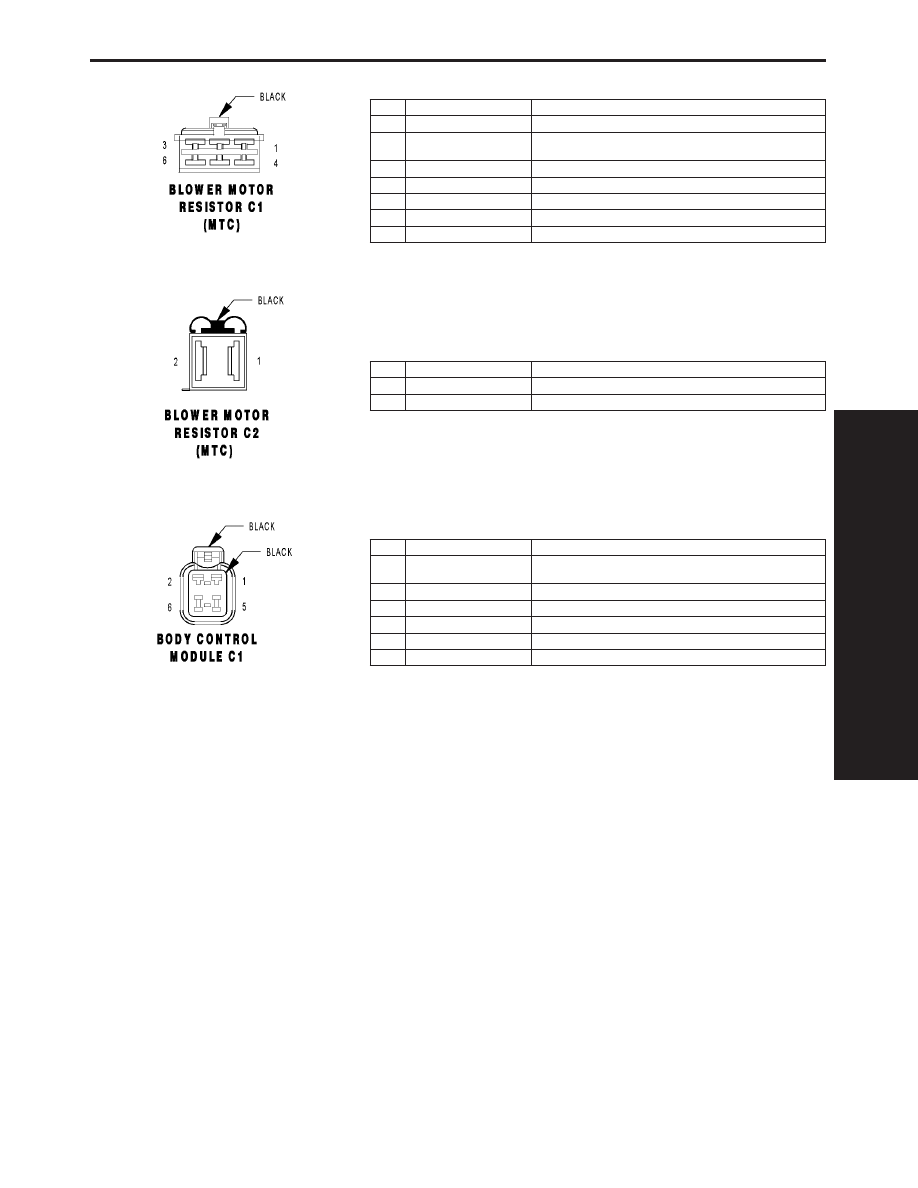

BLOWER MOTOR RESISTOR C1 (MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY (EXPORT)

BLOWER MOTOR HIGH DRIVER

2

C75 12DB/GY (EXCEPT
EXPORT)

BLOWER MOTOR HIGH DRIVER

2

C74 12DB/WT (EXPORT)

BLOWER MOTOR M3 DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

5

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

6

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

BLOWER MOTOR RESISTOR C2 (MTC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12DG

REAR BLOWER HIGH SPEED

2

C7 12BK

HIGH SPEED BLOWER MOTOR

BODY CONTROL MODULE C1 - BLACK/BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A101 12VT/RD (EARLY
BUILD)

FUSED B(+)

2

A701 16BR/RD

FUSED B(+) (HAZARD)

3

Z100 12BK/TN

GROUND

4

-

-

5

A101 12VT/RD

FUSED B(+)

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1235

CONNECTOR PINOUTS

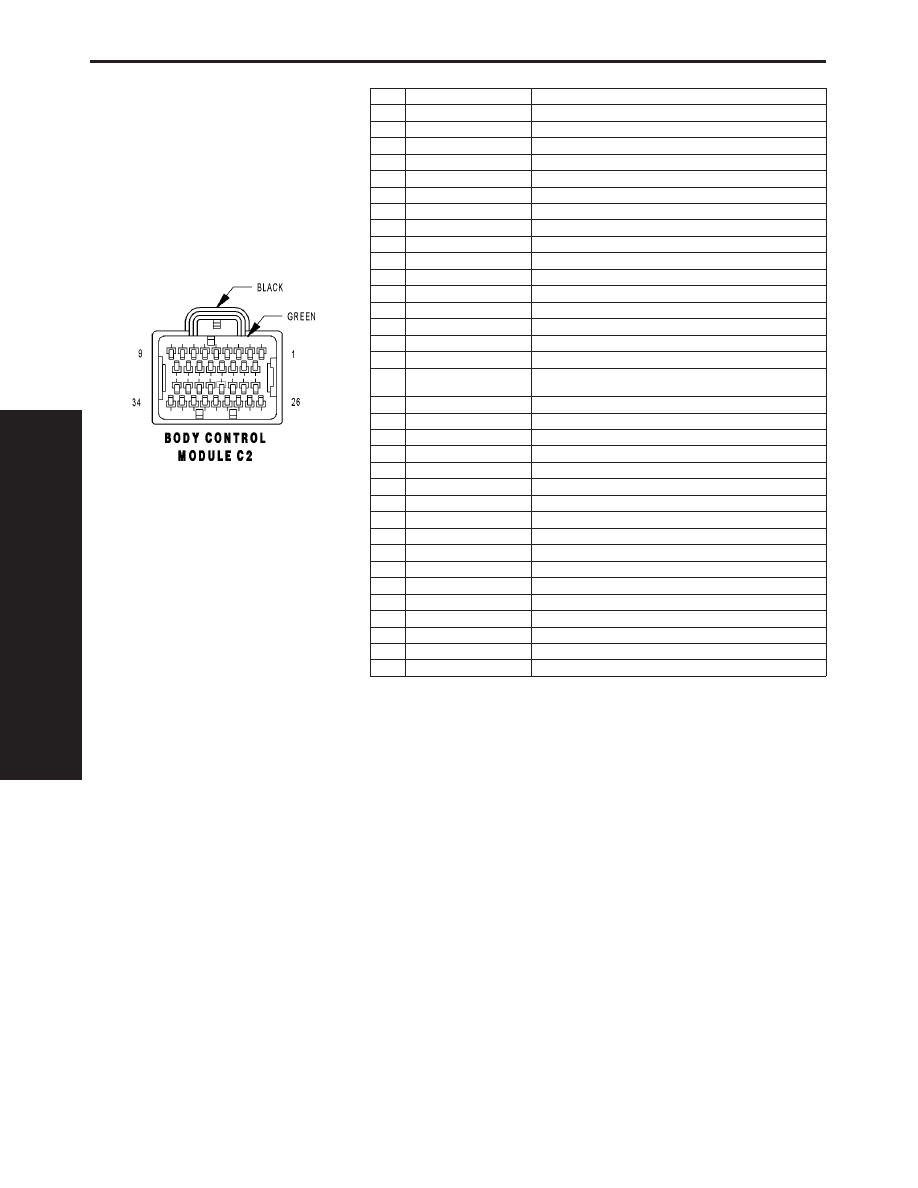

BODY CONTROL MODULE C2 - BLACK/GREEN 34 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20WT/LB

LEFT FRONT TURN SIGNAL DRIVER

2

L63 18WT/DG

LEFT REAR TURN SIGNAL DRIVER

3

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

4

L62 18WT/BR

RIGHT REAR TURN SIGNAL DRIVER

5

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

G25 22VT/TN

LIFTGATE SWITCH MUX

7

A114 18GY/RD

FUSED B(+) (I.O.D.)

8

-

-

9

L1 18WT/LG

BACK-UP LAMP FEED

10

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

11

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

12

P38 20TN/DB

RIGHT SLIDING DOOR LOCK DRIVER

13

-

-

14

-

-

15

Z15 18BK/TN

GROUND

16

G920 20VT/YL (MEMORY)

MEMORY SELECT SWITCH RETURN

17

G153 20VT/DG (POWER
LIFTGATE)

LIFTGATE MODULE WAKE UP SIGNAL

18

P32 20TN/VT

LEFT SLIDING DOOR LOCK DRIVER

19

Z10 18BK/TN

GROUND

20

P5 20TN/OR

LEFT SLIDING DOOR UNLOCK DRIVER

21

P164 18LG/DB (EXPORT)

PASSENGER FOLDING MIRROR RELAY INPUT

22

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

23

-

-

24

G200 20VT/BR (MEMORY)

MEMORY SELECT SWITCH MUX

25

M22 20YL/OR

COURTESY LAMPS DRIVER

26

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

27

P34 20TN/LB

RIGHT SLIDING DOOR UNLOCK DRIVER

28

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

29

P159 20TN/DG (EXPORT)

DRIVER FOLDING MIRROR FOLD DRIVER

30

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

31

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

32

W13 18BR/LG

REAR WIPER MOTOR CONTROL

33

-

-

34

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1236

CONNECTOR PINOUTS
