9.0

CONNECTOR PINOUTS

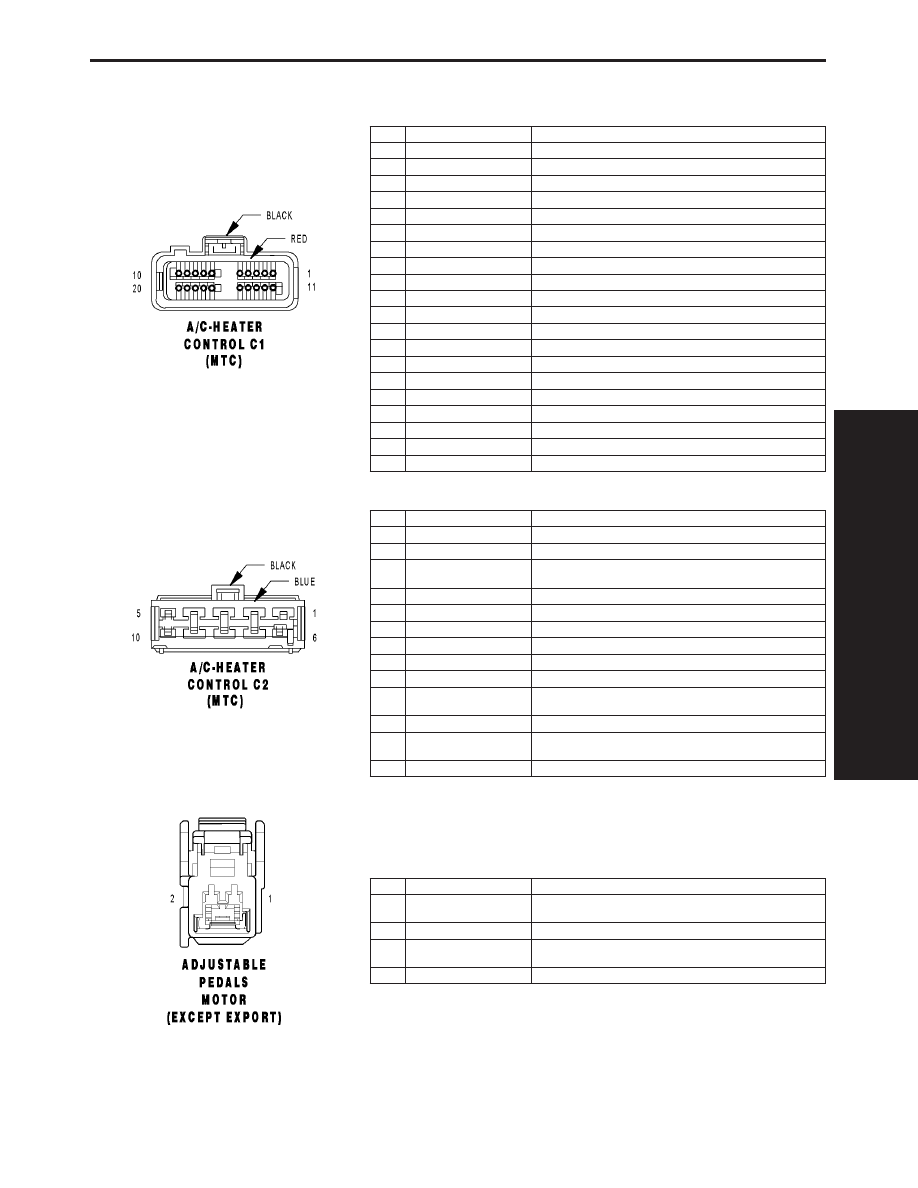

A/C-HEATER CONTROL C1 (MTC) - BLACK/RED 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z24 18BK/OR

GROUND

2

C121 20DB/DG

SENSOR GROUND

3

C22 20LB/WT (3 ZONE)

REAR TEMPERATURE FEEDBACK SIGNAL

4

-

-

5

F850 20LB/PK (3 ZONE)

5 VOLT SUPPLY

6

-

-

7

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

8

C54 22LB/YL (3 ZONE)

REAR BLEND DOOR DRIVER

9

C34 22DB/LB

COMMON DOOR DRIVER (B)

10

D25 20WT/VT

PCI BUS

11

-

-

12

C121 20DB/DG (3 ZONE)

REAR TEMPERATURE RETURN

13

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

14

E12 20OR/GY

PANEL LAMPS DRIVER

15

C21 22LB

EVAPORATOR TEMPERATURE SENSOR SIGNAL

16

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

17

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

18

C35 22LB/LG

MODE DOOR DRIVER (A)

19

C53 22LB (3 ZONE)

REAR MODE DOOR DRIVER

20

C154 20LB/OR (3 ZONE)

REAR COMMON DOOR DRIVER

A/C-HEATER CONTROL C2 (MTC) - BLACK/BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT (EXCEPT
EXPORT)

BLOWER MOTOR M2 DRIVER

3

C74 12DB/WT (EXPORT)

BLOWER MOTOR M3 DRIVER

4

Z134 12BK/LG

GROUND

5

C71 16DB/BR (EXPORT)

BLOWER MOTOR LOW DRIVER

6

-

-

7

-

-

8

-

-

9

C72 16DB/OR (EXCEPT
EXPORT)

BLOWER MOTOR M1 DRIVER

9

C73 14DB/VT (EXPORT)

BLOWER MOTOR M2 DRIVER

10

C71 16DB/BR (EXCEPT
EXPORT)

BLOWER MOTOR LOW DRIVER

10

C72 16DB/OR (EXPORT)

BLOWER MOTOR M1 DRIVER

ADJUSTABLE PEDALS MOTOR (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q103 18OR/LG (EXCEPT
MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

1

P205 14LG/DB (MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

2

Q102 18OR/LB (EXCEPT
MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

2

P206 14LG/TN (MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1229

CONNECTOR PINOUTS

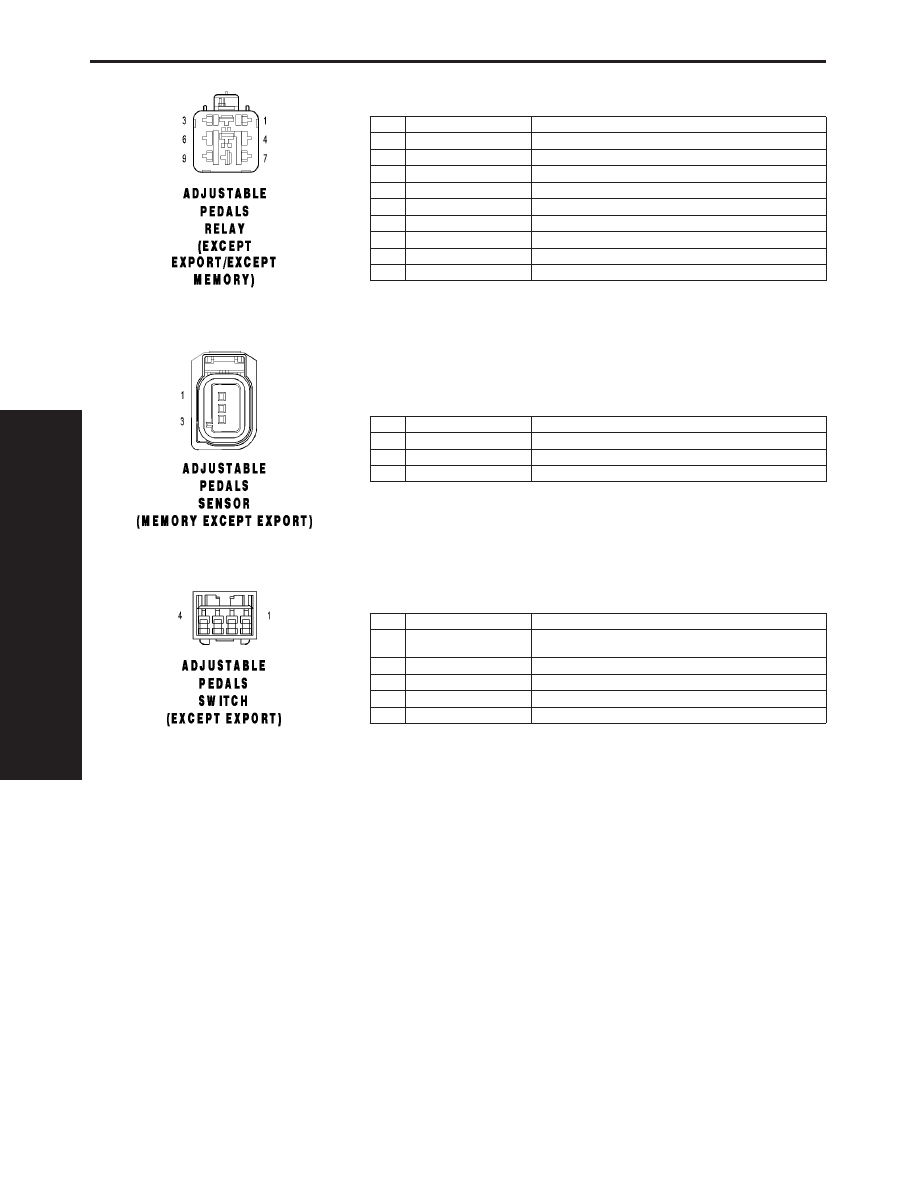

ADJUSTABLE PEDALS RELAY (EXCEPT EXPORT/EXCEPT MEMORY) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 18LG/RD

FUSED B(+)

5

A128 18RD/OR

ADJUSTABLE PEDALS RELAY OUTPUT

6

P201 20LG/DB

ADJUSTABLE PEDALS RELAY CONTROL

7

-

-

8

A108 18LG/RD

FUSED B(+)

9

-

-

ADJUSTABLE PEDALS SENSOR (MEMORY EXCEPT EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G11 20VT/TN

ADJUSTABLE PEDALS SENSOR FEED

2

G12 22VT/BR

ADJUSTABLE PEDALS SENSOR SIGNAL

3

G912 20VT/WT

ADJUSTABLE PEDALS SENSOR RETURN

ADJUSTABLE PEDALS SWITCH (EXCEPT EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A128 18RD/OR (EXCEPT
MEMORY)

ADJUSTABLE PEDALS RELAY OUTPUT

1

A114 18GY/RD (MEMORY)

FUSED B(+) (I.O.D.)

2

Z146 18BK/YL

GROUND

3

Q102 18OR/LB

ADJUSTABLE PEDALS SWITCH REARWARD

4

Q103 18OR/LG

ADJUSTABLE PEDALS SWITCH FORWARD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1230

CONNECTOR PINOUTS

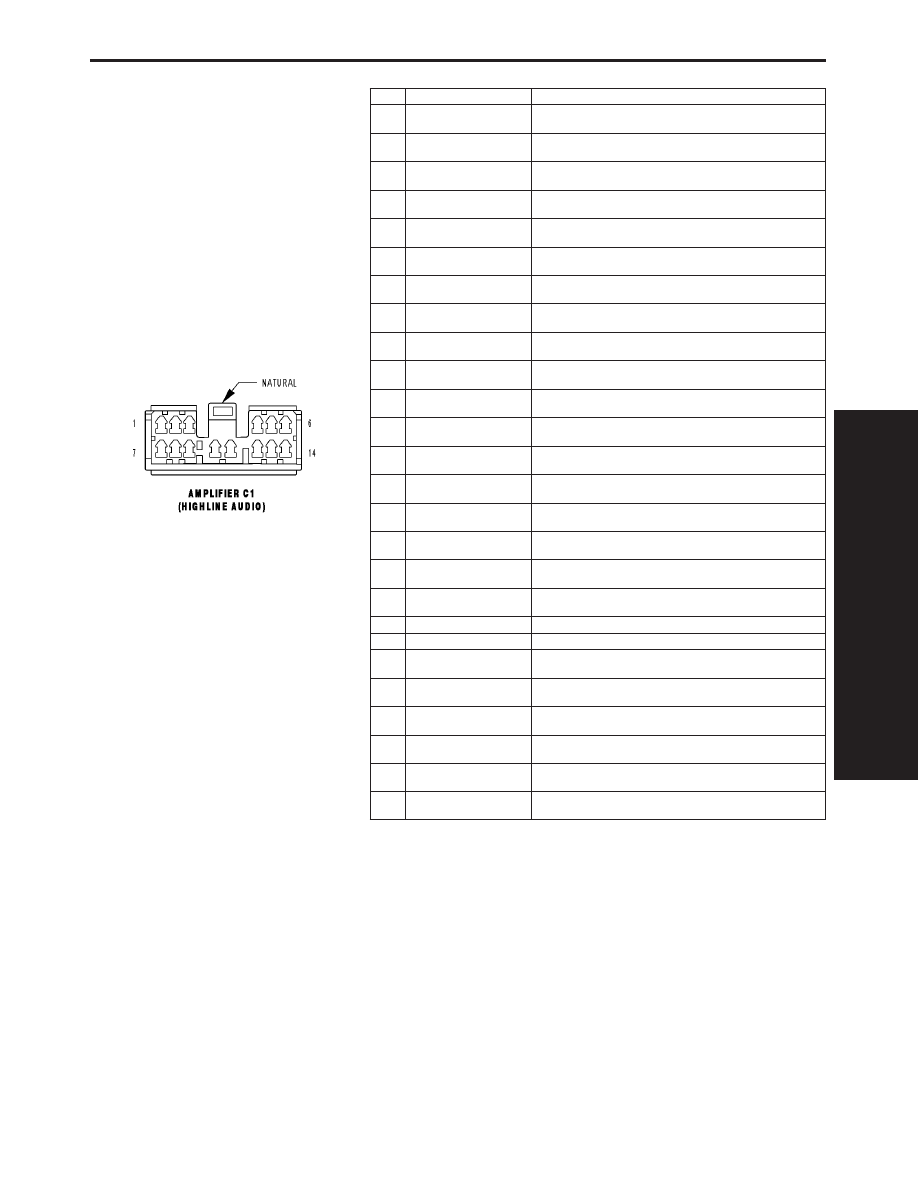

AMPLIFIER C1 (HIGHLINE AUDIO) - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18DG (EXCEPT EX-
PORT EARLY BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

1

X201 20DG (EXPORT
EARLY BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

X202 18GY (EXCEPT EX-
PORT EARLY BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

X202 20GY (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X205 18GY/LG (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (+)

3

X205 20GY/LG (EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (+)

4

X206 18DG/LG (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

4

X206 20DG/LG (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

5

X214 18DG/DB (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (+)

5

X214 20DG/DB (EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (+)

6

X212 18GY/DB (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

6

X212 20GY/DB (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

7

X291 18DG/BR (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

7

X291 20DG/BR (EXPORT
EARLY BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8

X292 18GY/BR (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

8

X292 20GY/BR (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

9

X295 18GY/DG (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (-)

9

X295 20GY/DG (EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (-)

10

-

-

11

-

-

12

X296 18DG/GY (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

12

X296 20DG/GY (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

13

X284 18DG/TN (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (-)

13

X284 20DG/TN (EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (-)

14

X282 18GY/TN (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

14

X282 20GY/TN (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1231

CONNECTOR PINOUTS

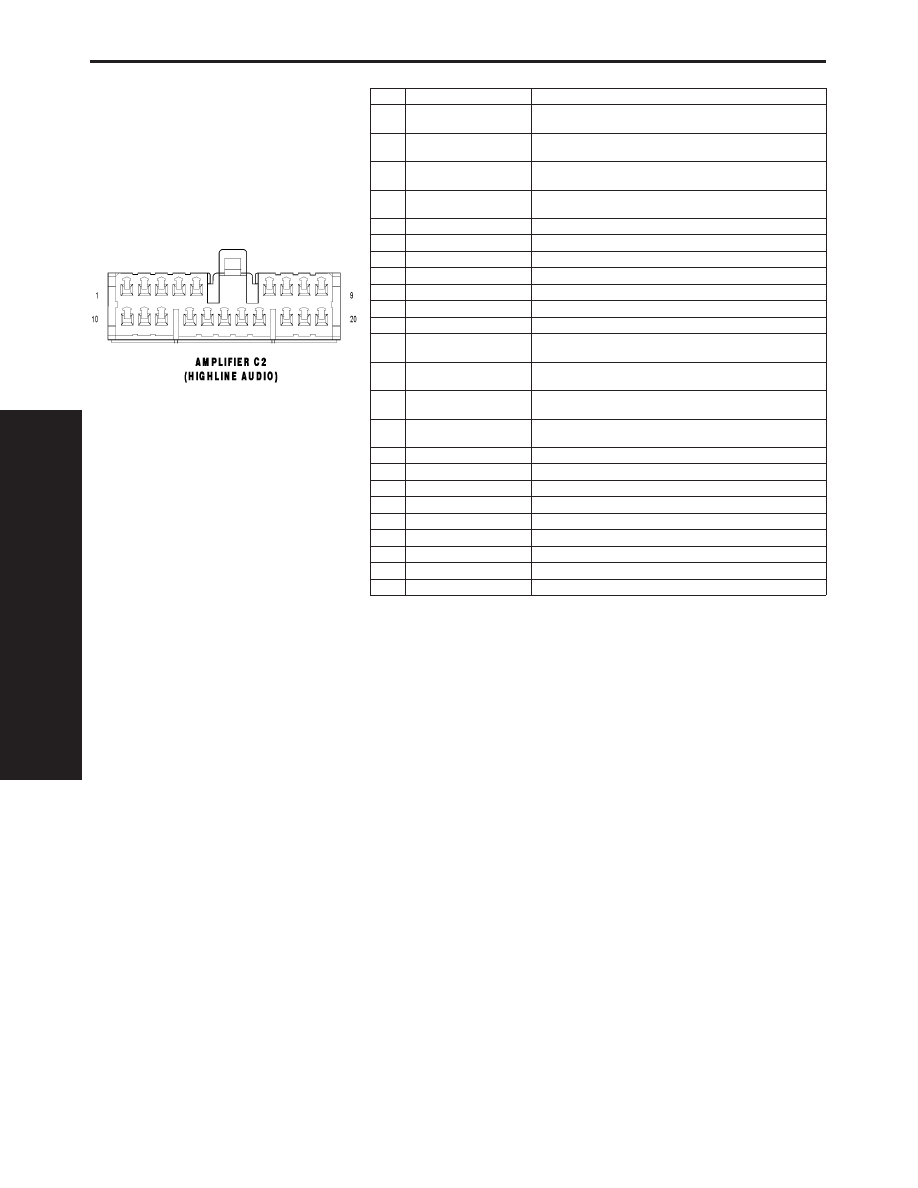

AMPLIFIER C2 (HIGHLINE AUDIO) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

X153 18DG/YL (EXCEPT
EXPORT EARLY BUILD)

LEFT INSTRUMENT PANEL SPEAKER (+)

1

X153 20DG/YL (EXPORT
EARLY BUILD)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X154 18GY/YL (EXCEPT
EXPORT EARLY BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X154 20GY/YL (EXPORT
EARLY BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (+)

3

-

-

4

A116 16YL/RD

FUSED B(+)

5

-

-

6

D25 20WT/VT

PCI BUS

7

X51 20DG/DB

LEFT REAR SPEAKER (+)

8

X52 20GY/DB

RIGHT REAR SPEAKER (+)

9

Z513 16BK

GROUND

10

X155 18DG/LB (EXCEPT
EXPORT EARLY BUILD)

LEFT INSTRUMENT PANEL SPEAKER (-)

10

X155 20DG/LB (EXPORT
EARLY BUILD)

LEFT INSTRUMENT PANEL SPEAKER (-)

11

X156 18GY/LB (EXCEPT
EXPORT EARLY BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (-)

11

X156 20GY/LB (EXPORT
EARLY BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (-)

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

-

-

16

-

-

17

F306 20DB/PK

FUSED ACCESSORY RELAY OUTPUT

18

X57 20DG/OR

LEFT REAR SPEAKER (-)

19

X58 20GY/OR

RIGHT REAR SPEAKER (-)

20

Z513 16BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1232

CONNECTOR PINOUTS
