Chrysler RG Voyager. Manual - part 1131





Fig. 27 HEADLINER WITH OVERHEAD RAIL CONSOLE

1 - PUSH PIN FASTENER(S)
2 - HEADLINER
3 - HEADLINER PLUG
4 - ATTACHING SCREW

5 - DVD PLAYER AND HEATER / A/C CONTROL WIRE
CORRECTOR(S)
6 - DRIVER SIDE 6-WAY AND PASSENGER 8-WAY WIRE
CONNECTOR(S)

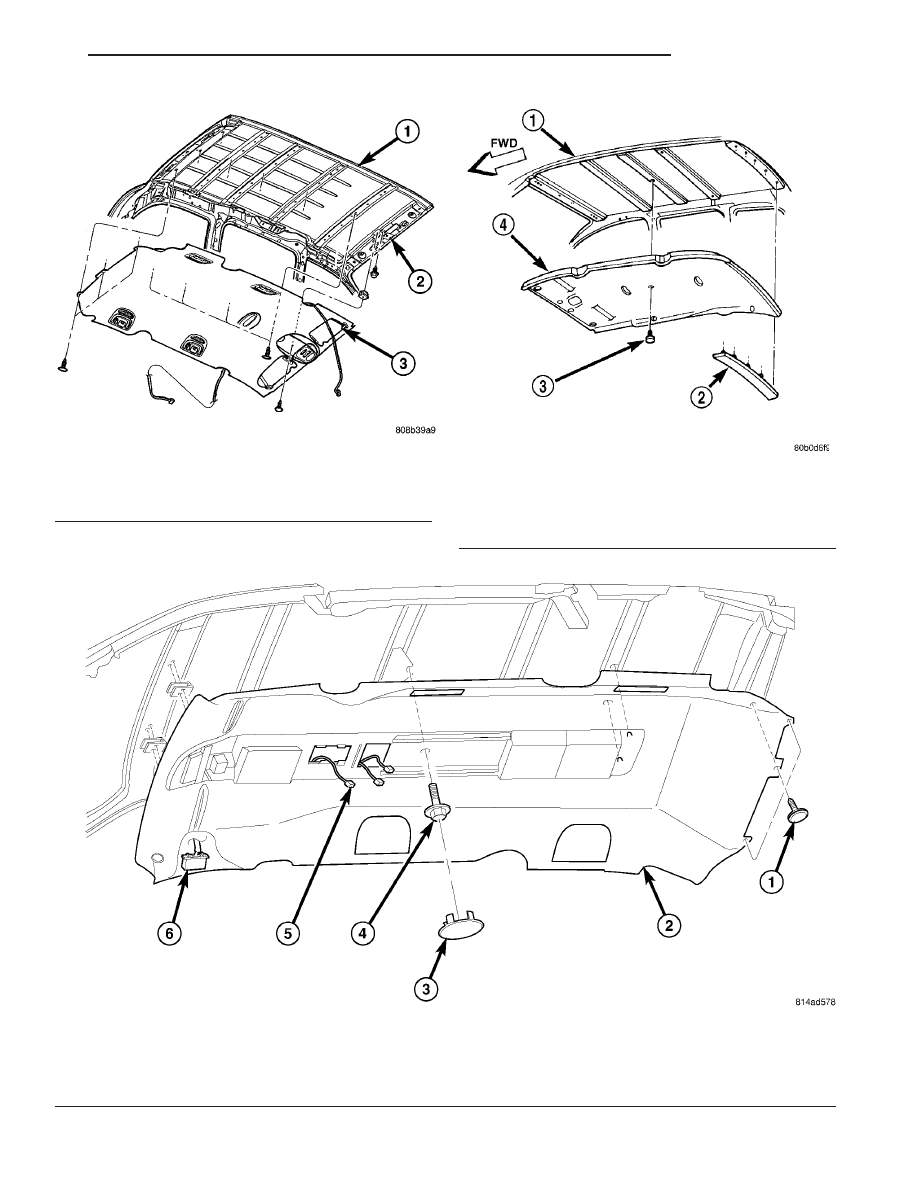

Fig. 25 HEADLINER

1 - ROOF
2 - OVERHEAD CONSOLE BRACKET
3 - HEADLINING ASSEMBLY

Fig. 26 HEADLINER - SWB

1 - ROOF
2 - REAR HEADER TRIM
3 - PUSH-IN FASTENER
4 - HEADLINING

RS

INTERIOR

23 - 103

HEADLINER (Continued)

INSTALLATION

With overhead rail system, install second (Fig. 30) and/or
forth (Fig. 31) roof bow console bracket(s), if necessary.

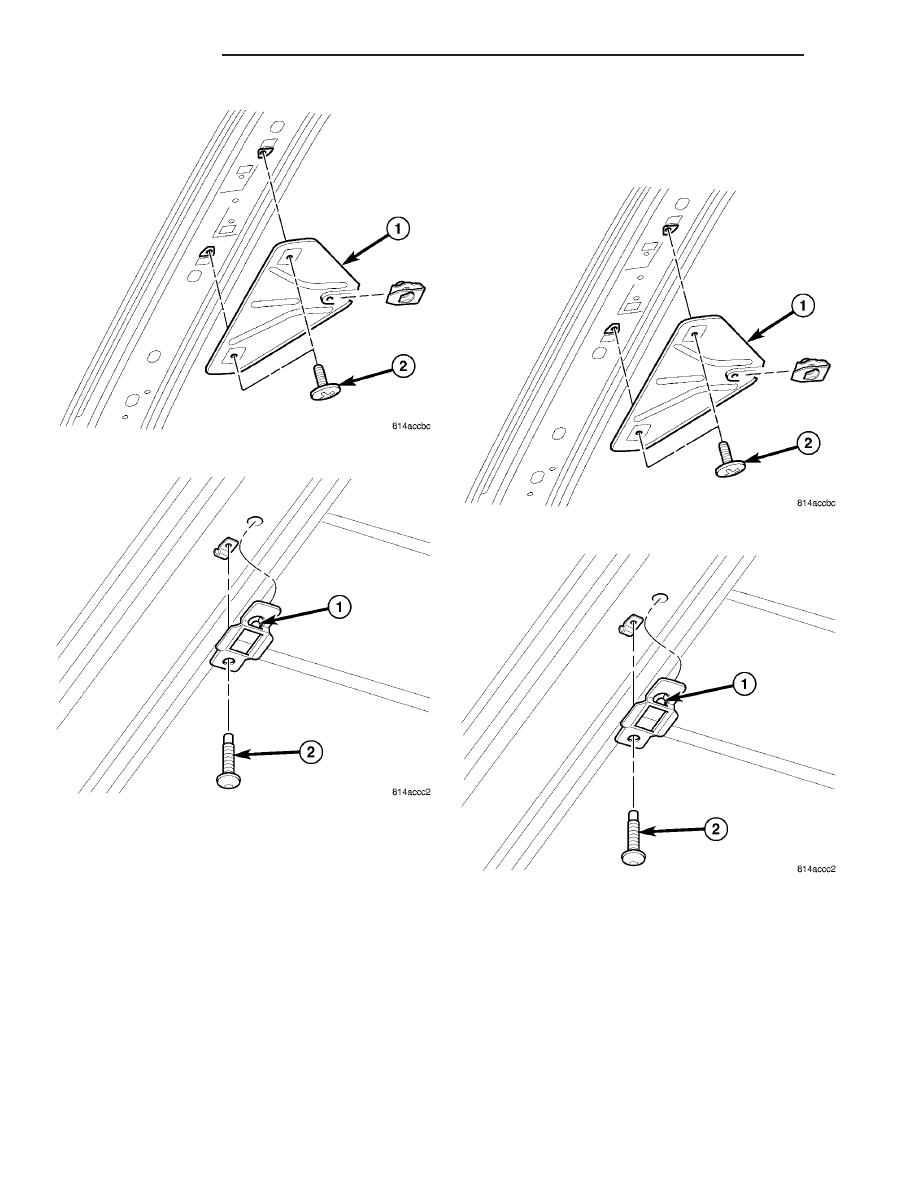

Fig. 28 SECOND ROOF BOW BRACKET

Fig. 29 FOURTH ROOF BOW BRACKET

Fig. 30 SECOND ROOF BOW BRACKET

Fig. 31 FOURTH ROOF BOW BRACKET

23 - 104

INTERIOR

RS

HEADLINER (Continued)

(1) Insert headliner through liftgate opening (Fig.

32), (Fig. 33), (Fig. 34), (Fig. 35), and (Fig. 36).

(2) Place headliner in position on roof.
(3) Connect wire connectors.
(4) With the overhead rail system, ensure that

wire connectors for the DVD player and the heater
A/C control are position through the opening (Fig.
37).

(5) Install left sun visor support.
(6) Install push in locking fasteners attaching

headliner to rear roof header and bows (Fig. 38).

(7) Install right sun visor support.
(8) Install sun visors and vanity mirrors.
(9) If equipped, install roof rail modules.
(10) If equipped, install coat hooks.
(11) Install grab handles, if equipped. (Refer to 23

- BODY/INTERIOR/GRAB HANDLE - INSTALLA-
TION).

(12) Install dome lamp.
(13) If equipped, install reading lamp.
(14) If equipped, install overhead rail console sys-

tem. (Refer to 23 - BODY/INTERIOR/OVERHEAD
RAIL CONSOLE SYSTEM - INSTALLATION).

(15) Install liftgate opening header trim.

(16) Install D-pillar trim covers. (Refer to 23 -

BODY/INTERIOR/LEFT D-PILLAR TRIM PANEL -
INSTALLATION), and (Refer to 23 - BODY/INTERI-
OR/RIGHT D-PILLAR TRIM PANEL - INSTALLA-
TION).

(17) Install C-pillar upper trim covers (Fig. 39).

(Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM -
INSTALLATION).

(18) Install B-pillar upper trim covers (Fig. 40).

(Refer to 23 - BODY/INTERIOR/B-PILLAR UPPER
TRIM - INSTALLATION).

(19) Install A-pillar trim covers. (Refer to 23 -

BODY/INTERIOR/A-PILLAR

TRIM

-

INSTALLA-

TION).

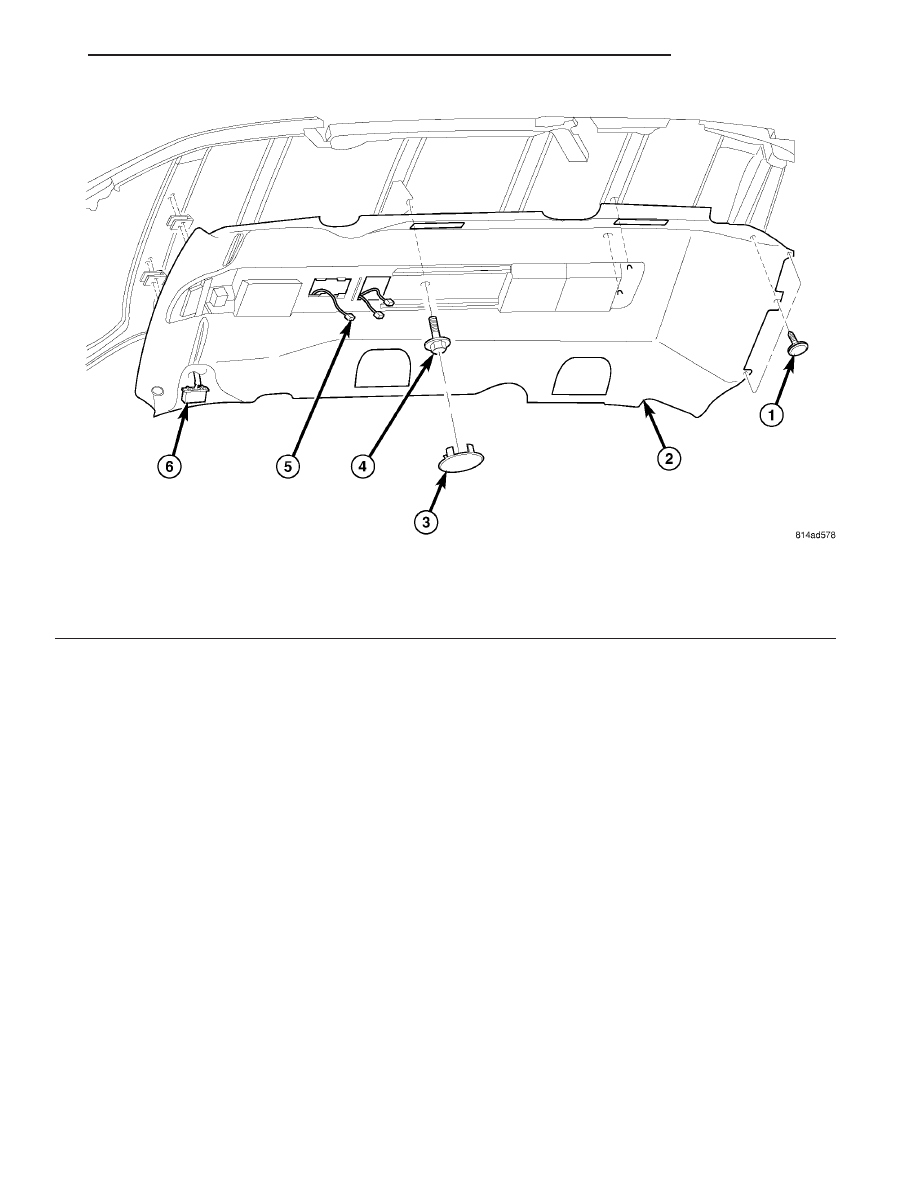

Fig. 32 HEADLINER WITH OVERHEAD RAIL CONSOLE

1 - PUSH PIN FASTENER(S)
2 - HEADLINER
3 - HEADLINER PLUG
4 - ATTACHING SCREW

5 - DVD PLAYER AND HEATER / A/C CONTROL WIRE
CORRECTOR(S)
6 - DRIVER SIDE 6-WAY AND PASSENGER 8-WAY WIRE
CONNECTOR(S)

RS

INTERIOR

23 - 105

HEADLINER (Continued)

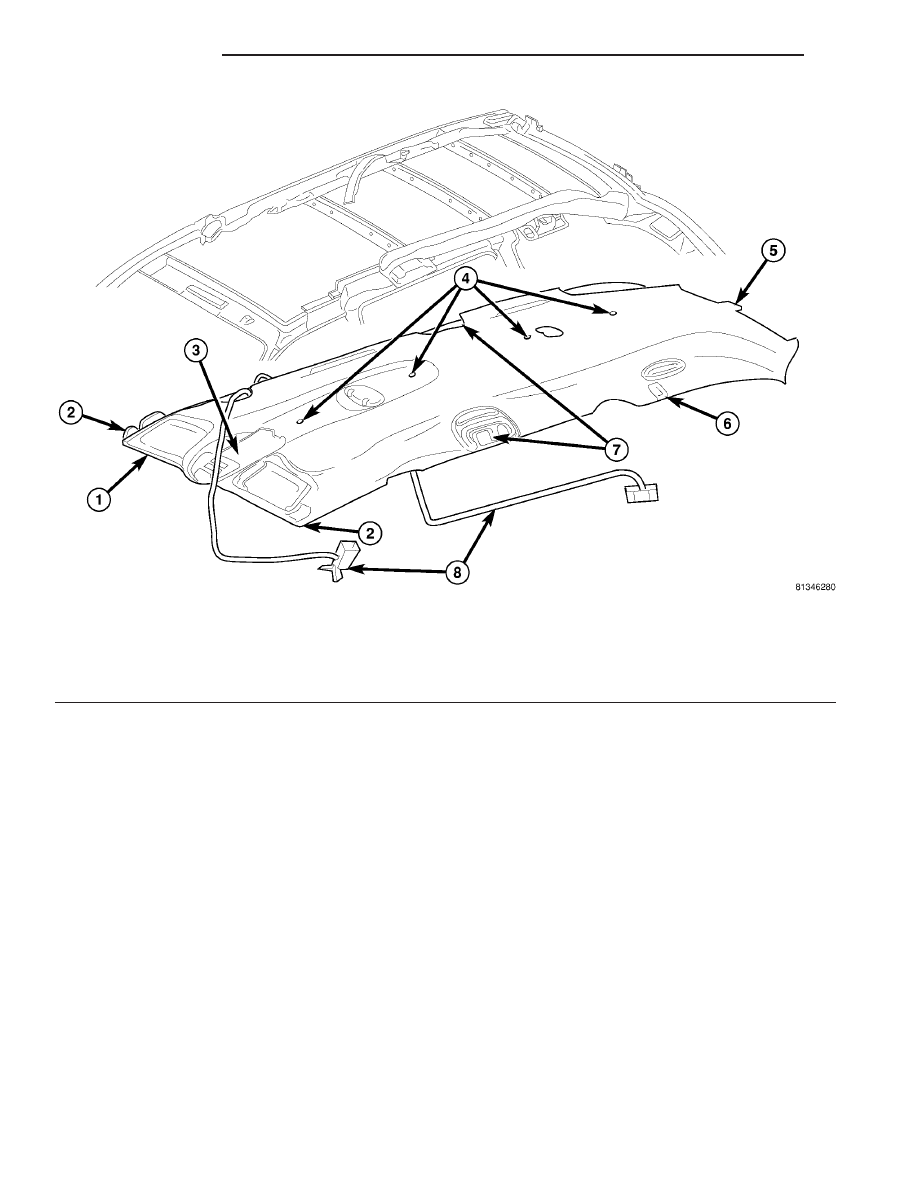

Fig. 33 HEADLINER WITH SIDE CURTAINS

1 - 4-WAY LOCATOR AT FRONT OF HEADLINER
2 - PUSH IN CLIPS ON SUN VISOR RETAINER RACKET AND
TWO SCREWS IN SUN VISOR SWIVEL BRACKET
3 - ONE SCREW IN OVER HEAD CONSOLE
4 - PUSH PINS ATTACHING HEADLINER TO OVERHEAD

5 - 2 WAY LOCATOR AT REAR OF HEADLINER
6 - COAT HANGER HOOKS
7 - 2-WAY LOCATORS
8 - WIRE HARNESS

23 - 106

INTERIOR

RS

HEADLINER (Continued)
