BODY STRUCTURE

TABLE OF CONTENTS

page

page

GAP AND FLUSH

SPECIFICATIONS - BODY GAP AND FLUSH

MEASUREMENTS

. . . . . . . . . . . . . . . . . . . . 246

OPENING DIMENSIONS

SPECIFICATIONS - BODY OPENING

DIMENSION

. . . . . . . . . . . . . . . . . . . . . . . . . 248

SEALER LOCATIONS

SPECIFICATIONS - BODY SEALING

LOCATIONS

. . . . . . . . . . . . . . . . . . . . . . . . . 250

STRUCTURAL ADHESIVE LOCATIONS

SPECIFICATIONS - STRUCTURAL

ADHESIVES

. . . . . . . . . . . . . . . . . . . . . . . . . 266

WELD LOCATIONS

SPECIFICATIONS - WELD LOCATIONS

. . . . . 271

GAP AND FLUSH

SPECIFICATIONS - BODY GAP AND FLUSH
MEASUREMENTS

INDEX

DESCRIPTION

FIGURE

BODY GAP AND FLUSH

1

23 - 246

BODY STRUCTURE

PT

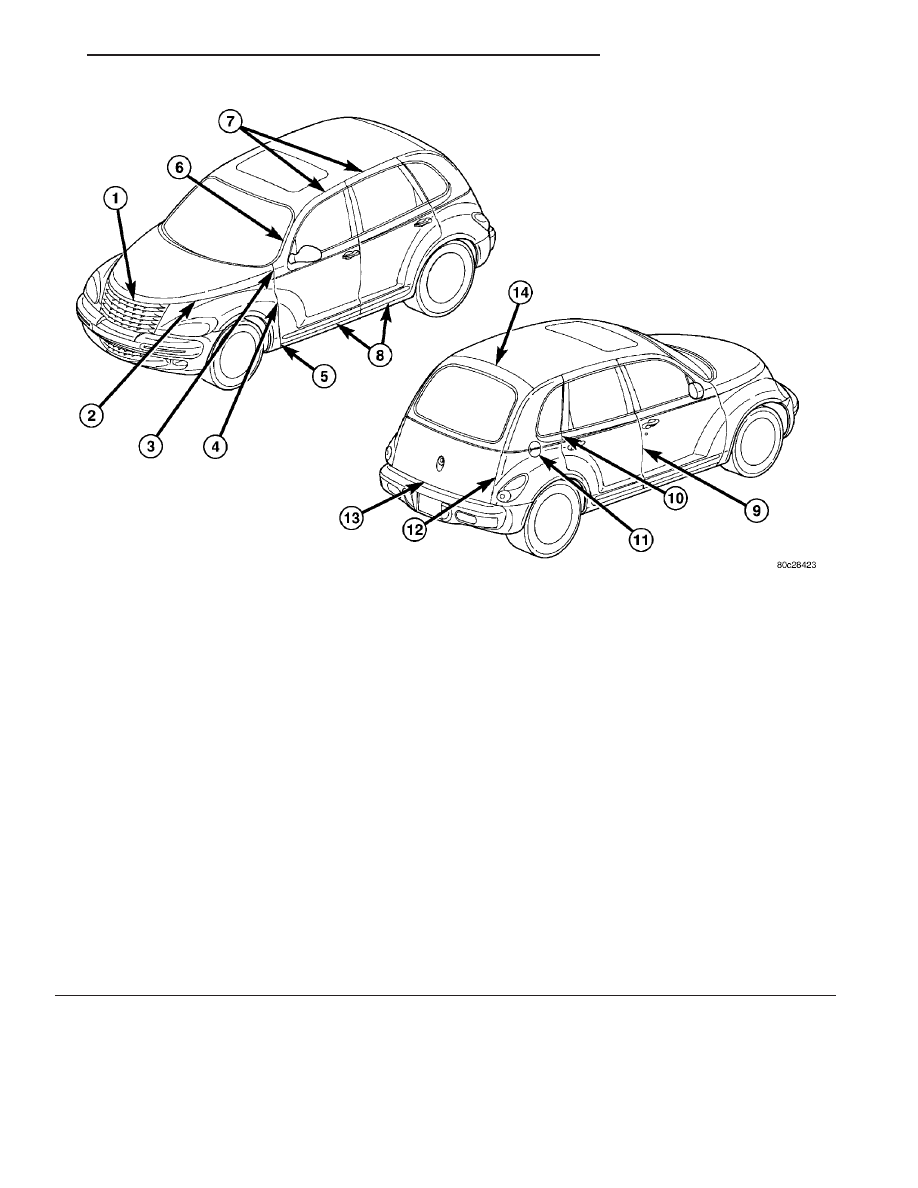

Fig. 1 BODY GAP AND FLUSH

LOCATION

GAP

FLUSH

1

Hood to Grille

// within 2.0

Grille Ends 5.0
Grille Center 7.0

Under flush ± 1.5

2

Hood to Fender

6.0 ± 1.0 // 1.0

Fender Front Overflush 1.5 ± 1.0
Fender Middle & Rear ± 1.0

Consistent Within 1.0

3

Hood to Door

5.0 ± 1.0 // 1.0

± 1.5 Consistent within 1.0

4

Front Door to Fender

5.0 ± 1.0 // 1.0

+0.5 -1.5 Lower Area Underflush 1.0
± 1.0 Consistent within 1.0

Fender to Sill

4.5 ± 1.5 // 1.0

± 1.0

6

Front Door To Windshield Molding (A-Pillar)

5.0 ± 1.75 // 1.0

± 1.0 Consistent Within 1.0

7

Front & Rear Door to Roof

6.0 ± 1.5 // 1.0

Overflush 2.0 ± 2.0 // 1.5

8

Front & Rear Door To Sill

6.0 ± 1.5 // 1.0

Underflush 1.0 ± 1.0

9

Front Door to Rear Door

4.5 ± 1.0 // 1.0

Excluding Door Header ± 1.5
Door Header ± 1.0

Front Door Lower Area Overflush 1.0
± 1.0 Consistent Within 1.0

10

Rear Door to Body Side

4.5 ± 1.0 // 1.0

± 1.0 Consistent Within 1.0

11

Body Side to Fuel Filler

3.0 ± 1.0 Consistent Within 1.0

Body Side 0.5 Overflush ± 0.75

12

Liftgate to Body Side

4.0 ± 1.0 // 1.0

Liftgate Underflush 1.0 ± 1.0
Consistent Within 1.0

13

Liftgate to Rear Fascia

7.0 ± 1.5 // 1.5

N/A

14

Liftgate to Roof

8.0 ± 1.5 // 1.5

Liftgate Underflush 1.0 +1.0 -2.0
Consistent Within 1.5

NOTE:

NOTE: ALL MEASUREMENTS ARE IN mm

PT

BODY STRUCTURE

23 - 247

GAP AND FLUSH (Continued)

OPENING DIMENSIONS

SPECIFICATIONS - BODY OPENING
DIMENSION

INDEX

DESCRIPTION

FIGURE

DOOR OPENINGS

2

WINDSHIELD OPENINGS

3

REAR WINDOW AND LIFTGATE OPENINGS

4

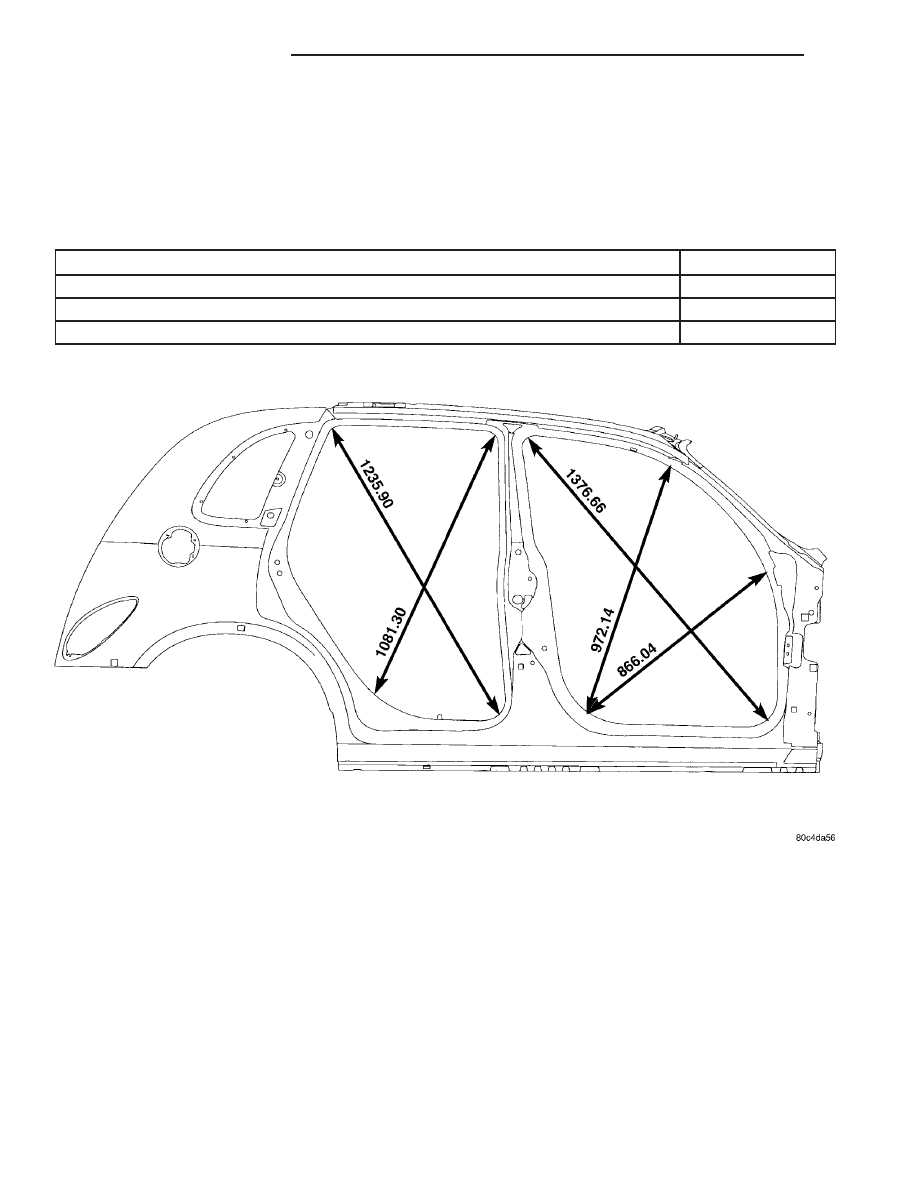

Fig. 2 DOOR OPENINGS

23 - 248

BODY STRUCTURE

PT

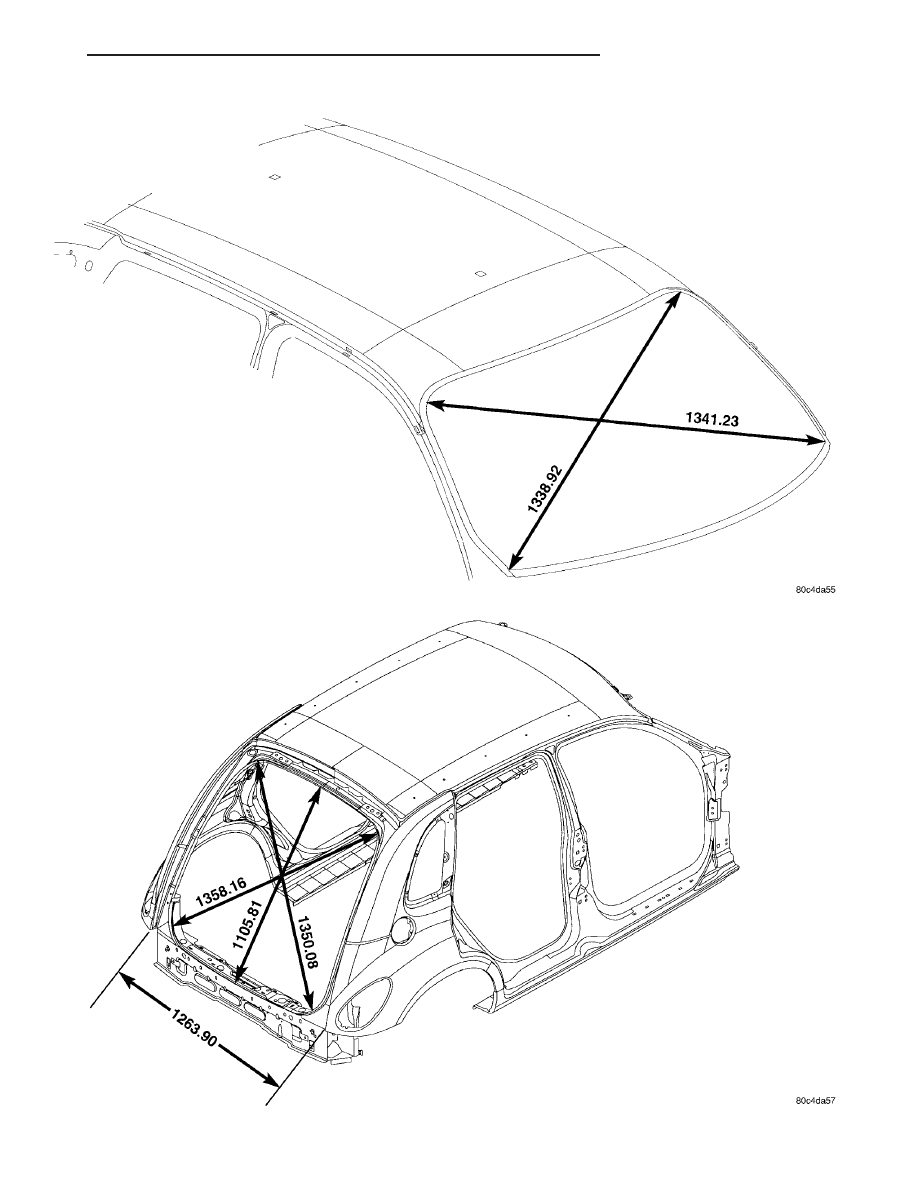

Fig. 3 WINDSHIELD OPENINGS

Fig. 4 REAR WINDOW AND LIFTGATE OPENINGS

PT

BODY STRUCTURE

23 - 249

OPENING DIMENSIONS (Continued)
