(4) To disengage latching devise, rock latching

devise rearward and install a rod into the hole to
support latching devise in the open position (Fig.
202).

(5) With both latches in the open position the seat

may be removed (Fig. 203).

(6) Remove latches, if necessary. Remove attaching

bolts and remove latch (Fig. 204).

INSTALLATION

INSTALLATION

(1) Place rear seat back into position in vehicle

(Fig. 199).

(2) Push seat downward to engage hooks.

INSTALLATION — PT-27 ONLY

(1) Install latches, if necessary. Place latch(s) into

position and install attaching bolts. Tighten bolts to
12.5 N·m (110 in. lbs.) (Fig. 205).

(2) Ensure latches are in the open position. With a

rod into the hole to support latching devise in the
open position (Fig. 206).

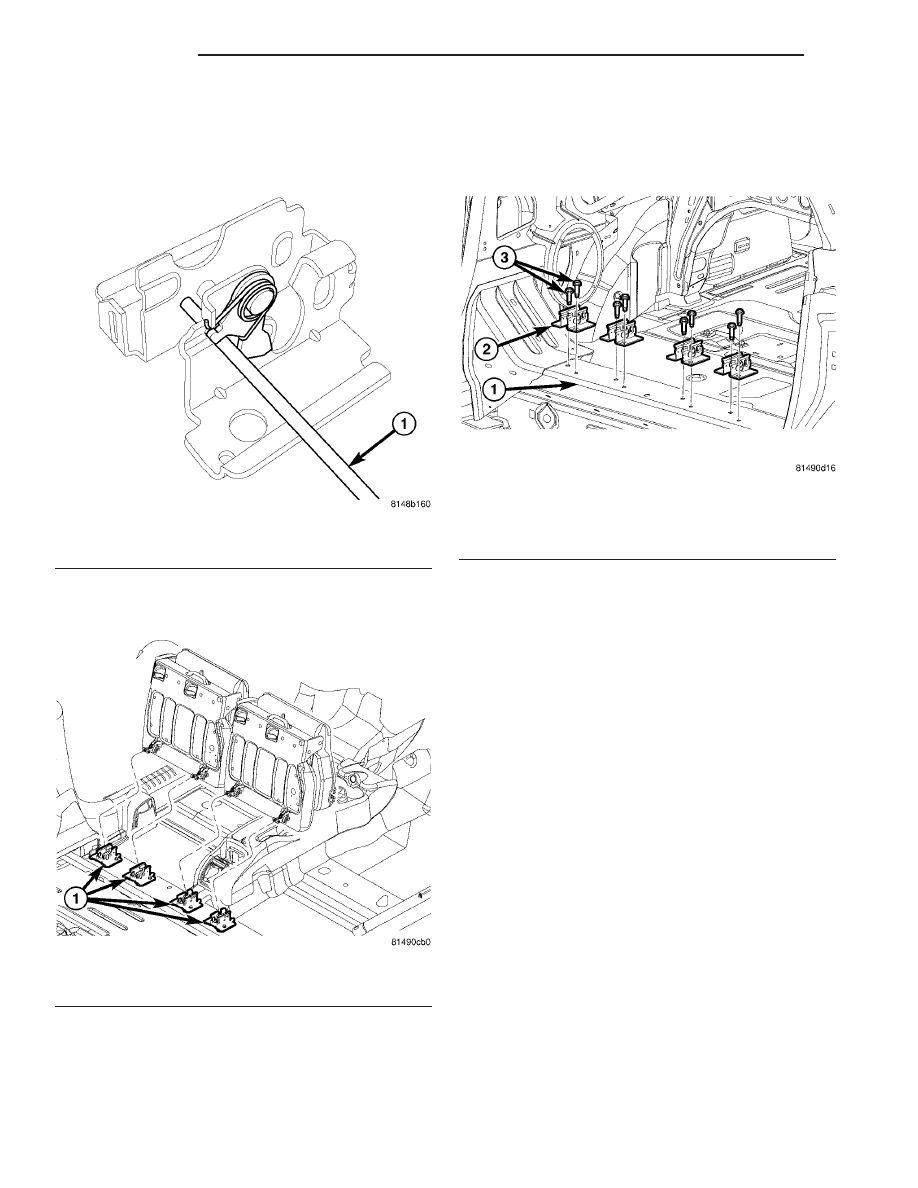

Fig. 202 PT-27 SEAT LATCH

1 - ROD

Fig. 203 REAR SEAT LATCHES

1 - LATCH(S)

Fig. 204 PIVOT BRACKET(S)

1 - REAR FLOOR PAN
2 - REAR SEAT LATCH(S)
3 - ATTACHING BOLTS

23 - 198

SEATS

PT

REAR SEAT (Continued)

(3) Insert rear seat(s) into position and remove

rods (Fig. 207).

(4) Install latch covers. (Refer to 23 - BODY/

SEATS/REAR SEAT LATCH COVERS - INSTALLA-
TION).

(5) With rear seat(s) in the upright position install

screws attaching check strap(s) (Fig. 208).

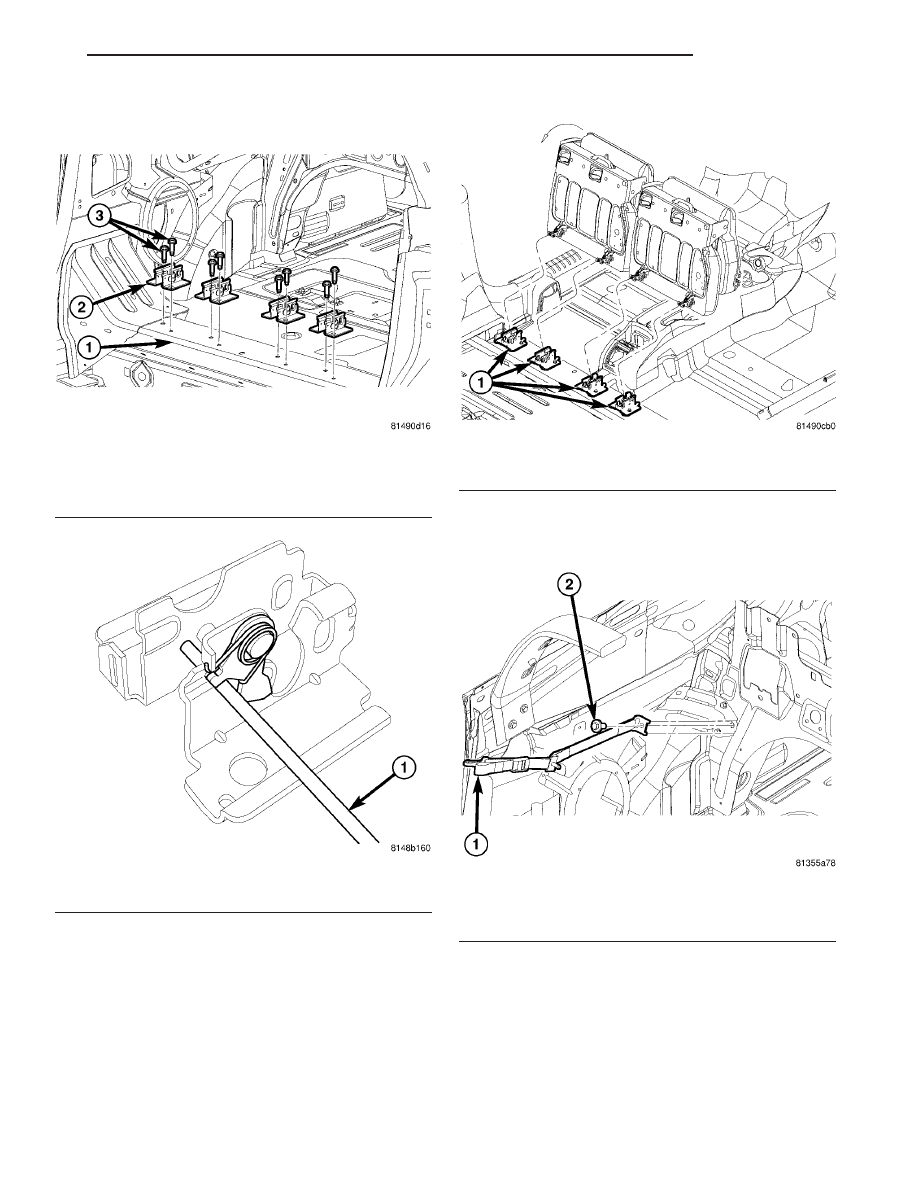

Fig. 205 PIVOT BRACKET(S)

1 - REAR FLOOR PAN
2 - REAR SEAT LATCH(S)
3 - ATTACHING BOLTS

Fig. 206 PT-27 SEAT LATCH

1 - ROD

Fig. 207 REAR SEAT LATCHES

1 - LATCH(S)

Fig. 208 CHECK STRAP

1 - CHECK STRAP
2 - ATTACHING SCREW

PT

SEATS

23 - 199

REAR SEAT (Continued)

(6) Place rear seat back into position (Fig. 209).

REAR SEAT BACK

REMOVAL

REMOVAL

(1) Remove seat from vehicle.
(2) Remove seat cushion side shields.
(3) Remove bolts attaching recliner to seat back

cushion frame.

(4) Remove inboard pivot bolt.
(5) Remove seat back from seat cushion.

REMOVAL - PT-27 ONLY

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/REAR SEAT - REMOVAL).

(2) Remove rubber bumper (Fig. 210).

(3) Remove seat cushion side shields (Fig. 211) and

(Fig. 212).

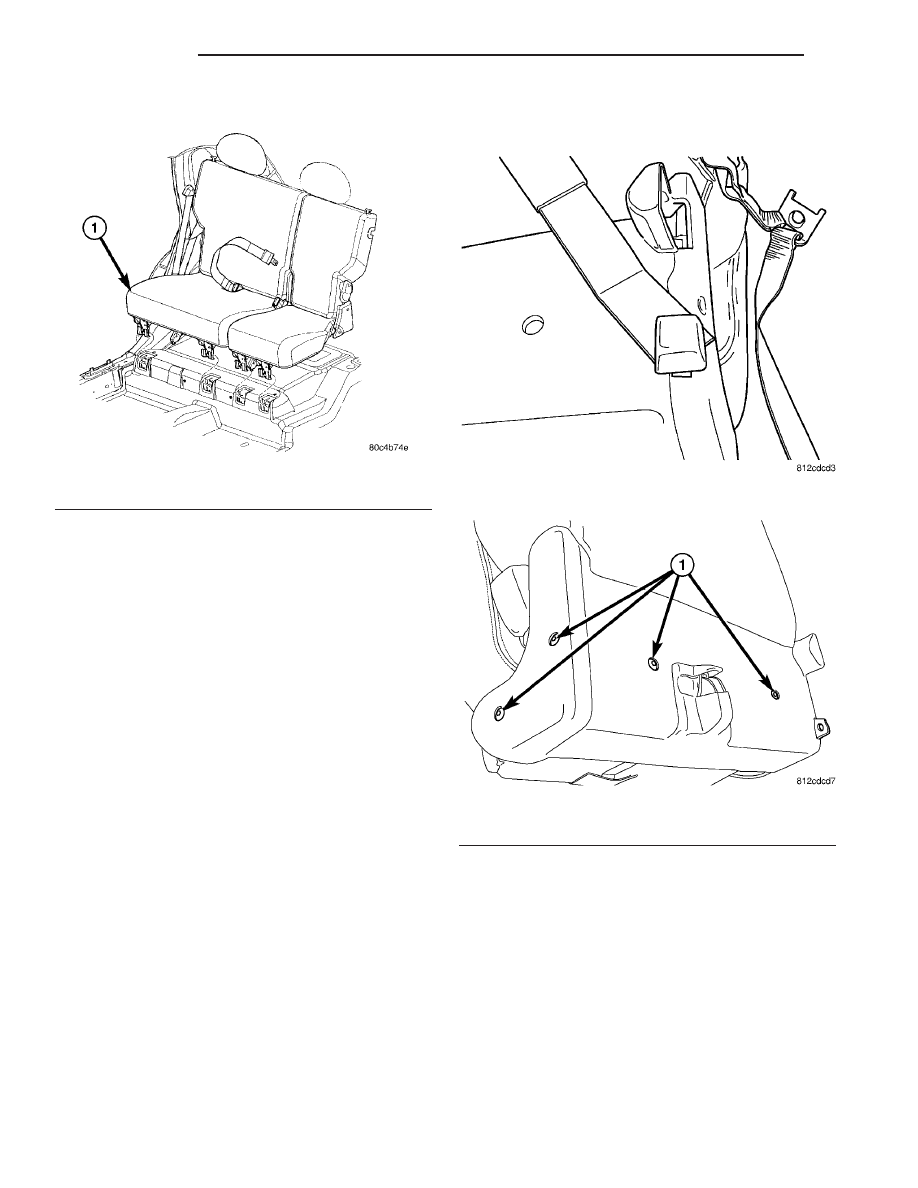

Fig. 209 REAR SEAT

1 - REAR SEAT

Fig. 210 REMOVE RUBBER BUMPER

Fig. 211 REAR SEAT SHIELD

ATTACHING SCREWS

23 - 200

SEATS

PT

REAR SEAT (Continued)

(4) Remove inboard pivot bolt (Fig. 213).
(5) Remove seat back from seat cushion.

INSTALLATION

INSTALLATION

(1) Position seat back on cushion.
(2) Install inboard pivot bolt. Tighten bolt to 40

N·m (30 ft. lbs.) torque.

(3) Install bolts attaching recliner to seat cushion

frame. Tighten bolts to 12 N·m (9 ft. lbs.) torque.

(4) Install rear seat cushion side shields.
(5) Install seat in vehicle.

INSTALLATION - PT-27 ONLY

(1) Place seat back into position on the seat cush-

ion.

(2) Install inboard pivot bolt (Fig. 214).

(3) Remove seat cushion side shields (Fig. 215) and

(Fig. 216).

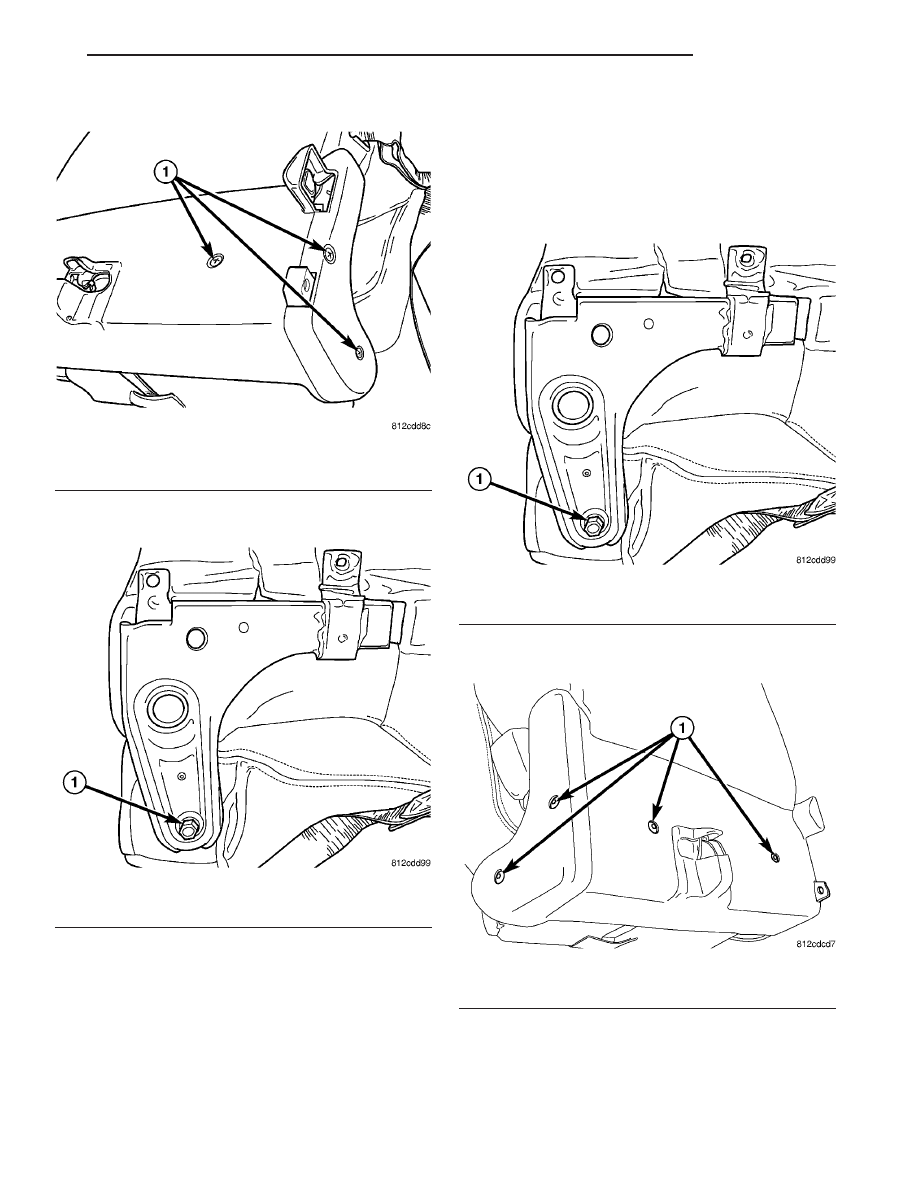

Fig. 212 REAR SEAT CUSHION SHIELD 2

1 - ATTACHING SCREWS

Fig. 213 HINGE BRACKET

1 - ATTACHING BOLT

Fig. 214 HINGE BRACKET

1 - ATTACHING BOLT

Fig. 215 REAR SEAT SHIELD

ATTACHING SCREWS

PT

SEATS

23 - 201

REAR SEAT BACK (Continued)
