(7) Disconnect any electrical connectors and wire

ties from the bottom of seat cushion, if equipped (Fig.
172).

(8) Remove seat cushion from seat frame. (Fig.

173).

INSTALLATION

INSTALLATION

(1) Connect any electrical connectors and secure

wire harness with wire ties under the seat cushion, if
equipped.

Install two front side and two rear screws attach-

ing seat cushion (Fig. 174) and (Fig. 175).

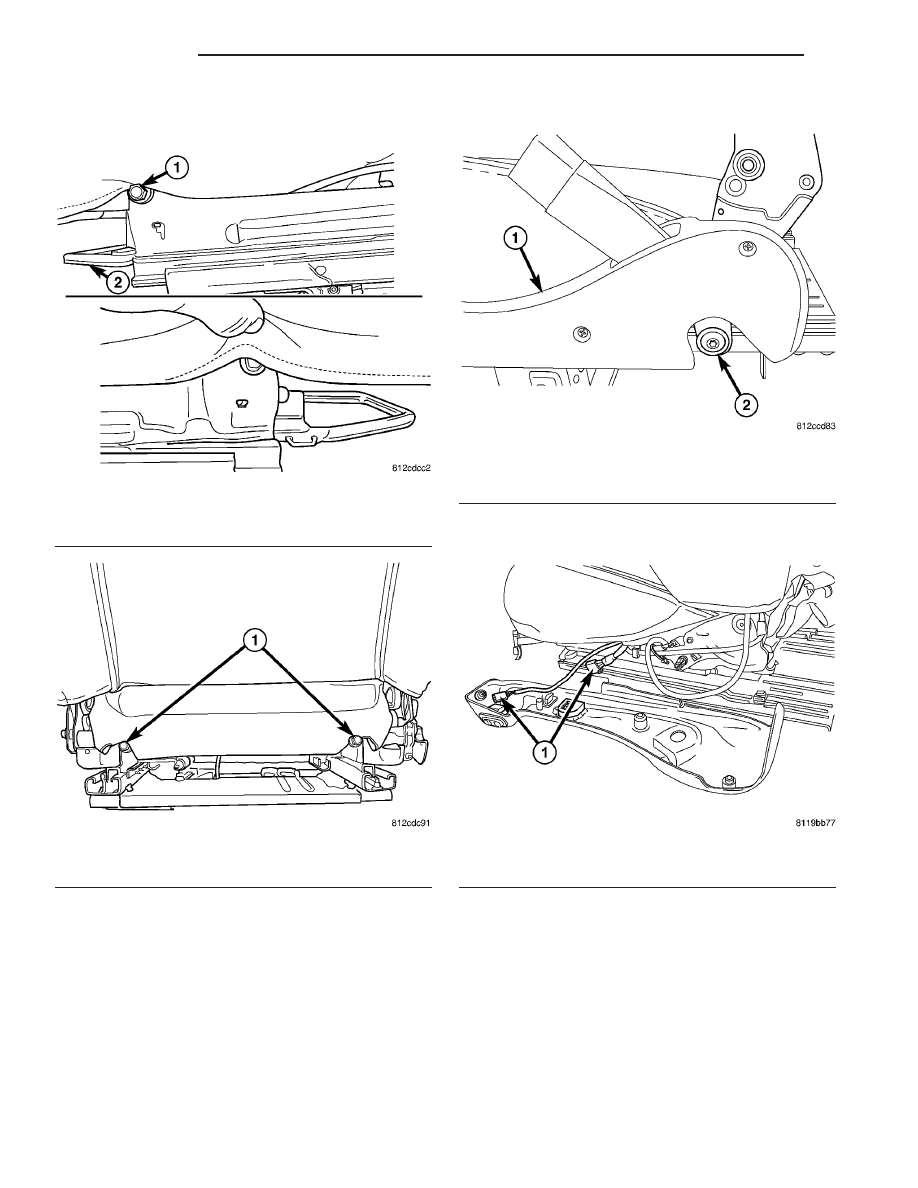

Fig. 171 FRONT SEAT CUSHION - REAR

1 - ATTACHING SCREWS

Fig. 172 FOLD FLAT CABLE AND WIRE HARNESS

1 - FASTENER

Fig. 173 SEAT CUSHION, FOAM AND SEAT PAN

Fig. 174 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

23 - 190

SEATS

PT

FRONT SEAT CUSHION (Continued)

(2) Install upper riser shield, if equipped
(3) Install the inner seat cushion and inner seat

belt. Tighten inner seat belt anchor screw to 40 N·m
(30 ft. lbs.) torque (Fig. 176).

(4) Connect wire connectors, if equipped. Install

seat back recliner handle/fold flat handle and front
seat cushion shield. (Fig. 177).

(5) Install front seat into vehicle.

INSTALLATION - PT-27 ONLY

(1) Place seat cushion and seat pan in position on

seat frame.

(2) Connect any electrical connectors and secure

wire harness with wire ties under the seat cushion, if
equipped (Fig. 178).

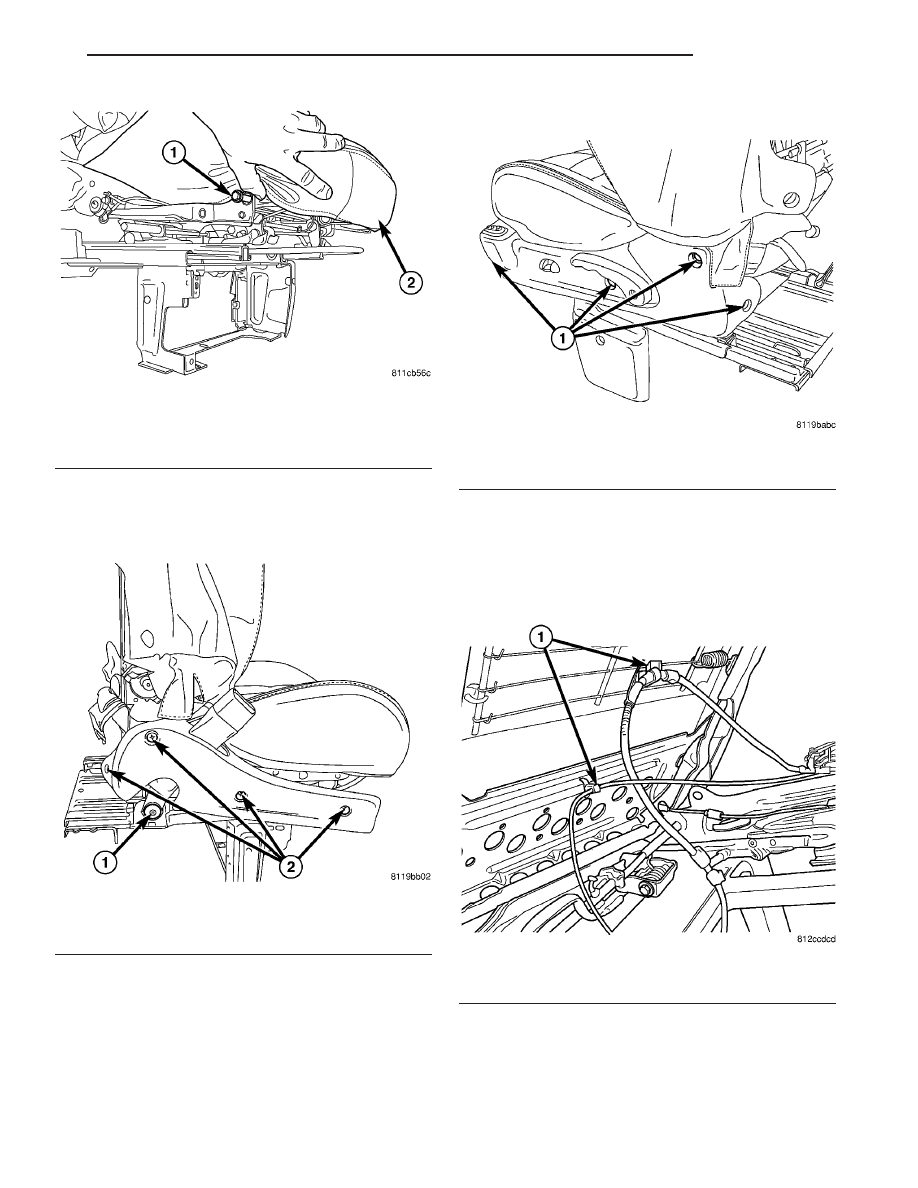

Fig. 175 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 176 INNER SEAT CUSHION SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

Fig. 177 SEAT SHIELD - OUTBOARD

1 - ATTACHING SCREWS

Fig. 178 FOLD FLAT CABLE AND WIRE HARNESS

1 - FASTENER

PT

SEATS

23 - 191

FRONT SEAT CUSHION (Continued)

(3) Install two front side and two rear screws

attaching seat cushion (Fig. 179) and (Fig. 180).

(4) Install upper riser shield, if equipped
(5) Install the inner seat cushion and inner seat

belt. Tighten inner seat belt anchor screw to 40 N·m
(30 ft. lbs.) torque (Fig. 181).

(6) Connect wire connectors, if equipped. (Fig.

182).

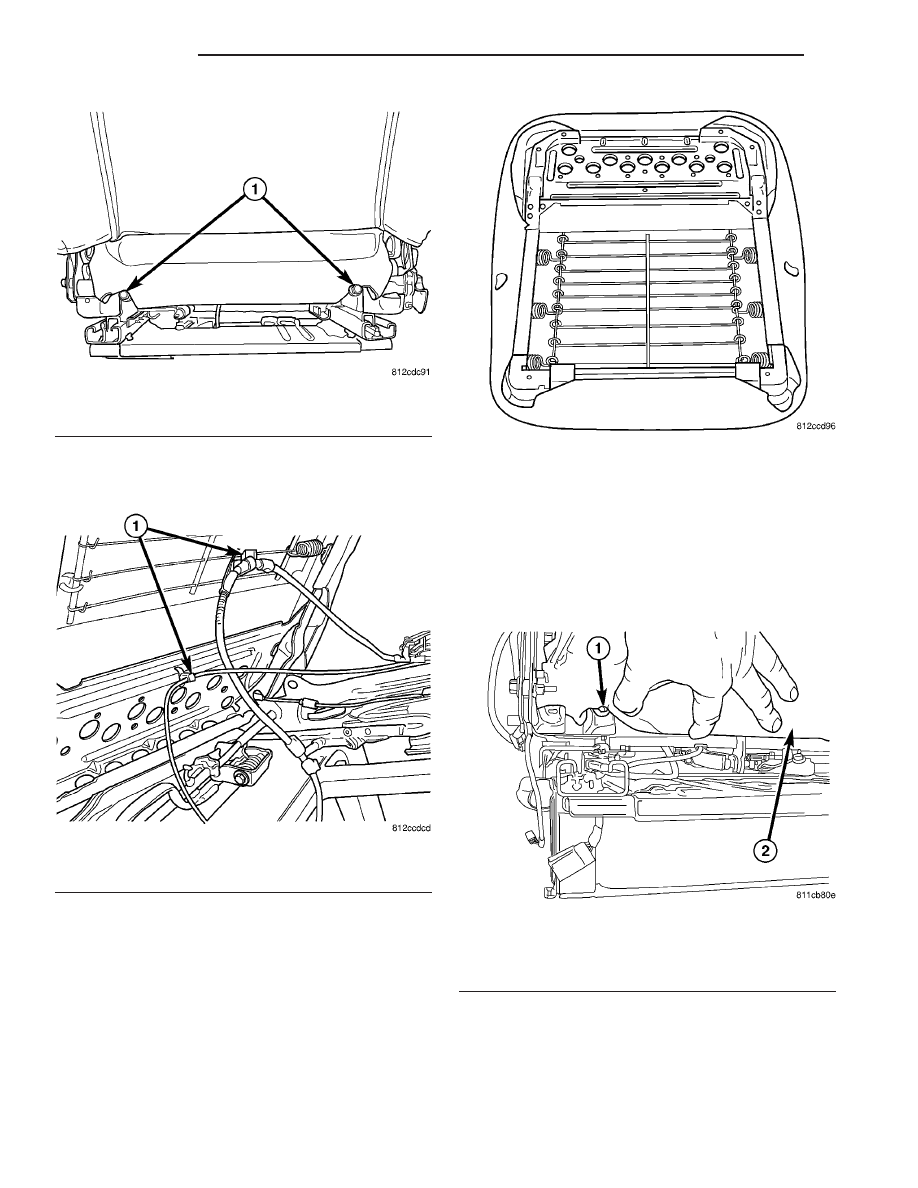

Fig. 179 FRONT SEAT CUSHION - FRONT SIDE

1 - ATTACHING SCREWS
2 - TOWEL BAR

Fig. 180 FRONT SEAT CUSHION - REAR

1 - ATTACHING SCREWS

Fig. 181 SIDE SHIELD

1 - SIDE CUSHION SHIELD
2 - SEAT BELT ATTACHING BOLT

Fig. 182 SEAT SIDE SHIELD WIRE CONNECTORS

1 - WIRE CONNECTORS

23 - 192

SEATS

PT

FRONT SEAT CUSHION (Continued)

(7) Install seat back recliner handle/fold flat han-

dle and front seat cushion shield (Fig. 183).

(8) Install front seat into vehicle. (Refer to 23 -

BODY/SEATS/SEAT - INSTALLATION).

FRONT SEAT CUSHION COVER

REMOVAL

REMOVAL

(1) Remove seat from vehicle (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

(2) Remove front seat cushion (Refer to 23 -

BODY/SEATS/SEAT CUSHION - REMOVAL).

(3) Disengage J-strap attaching seat cover from

the seat cushion frame and ensure wire harness free
seat frame (Fig. 184).

(4) Remove seat cushion cover to the hog rings.

(5) Cut hog rings attaching seat cover to seat cush-

ion pad.

(6) Remove seat cushion cover from seat cushion

(Fig. 185).

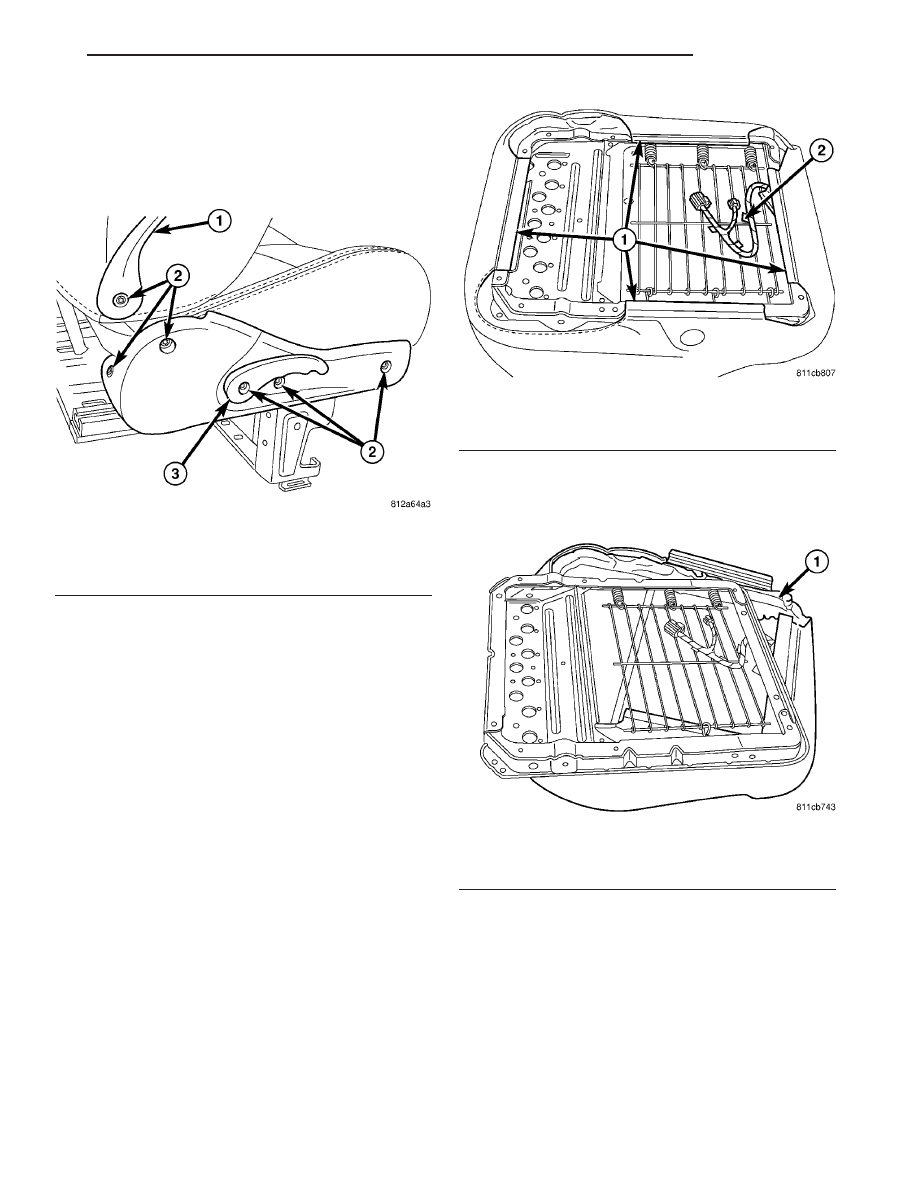

Fig. 183 HANDLES

1 - TILT FORWARD HANDLE
2 - ATTACHING SCREWS
3 - RECLINING HANDLE

Fig. 184 DISENGAGE J-STRAPS

1 - J-STRAPS
2 - WIRE HARNESS AND SEAT CUSHION FRAME

Fig. 185 REMOVE SEAT CUSHION COVER AND

FOAM

1 - SEAT CUSHION COVER AND FOAM
