(10) Install seat armrest plug (Fig. 155).

(11) Install headrest adjuster caps. Aligning tab

notch in the sleeve and pushing downward till it
locks into position (Fig. 156).

(12) Install headrest (Fig. 157).

(13) Connect any electrical connectors and secure

wire harness with wire ties under the seat cushion, if
equipped.

Install two front side and two rear screws attach-

ing seat cushion (Fig. 158) and (Fig. 159).

Fig. 155 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 156 HEADREST ADJUSTER CAP RIGHT AND

LEFT

1 - HEADREST ADJUSTER CAP WITH RELEASE TAB
2 - HEADREST ADJUSTER CAP WITH BUTTON

Fig. 157 HEADREST

1 - FRONT HEADREST
2 - RELEASE BUTTON

Fig. 158 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

23 - 186

SEATS

PT

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)

(14) Install front inner seat belt attaching screw

and inboard seat side shield (Fig. 160).

(15) Connect wire connectors, if equipped. Install

seat back recliner handle/fold flat handle and front
seat cushion shield. (Fig. 161).

(16) Install front seat into vehicle.

FRONT SEAT CUSHION

REMOVAL

REMOVAL

(1) Remove seat from vehicle.
(2) Remove upper riser shield, if equipped.
(3) Remove the seat back recliner handle/fold flat

handle and front seat cushion shield. (Fig. 162) Dis-
connect wire connectors, if equipped.

Fig. 159 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 160 INNER SEAT CUSHION SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

Fig. 161 SEAT SHIELD - OUTBOARD

1 - ATTACHING SCREWS

Fig. 162 SEAT SIDE SHIELD - OUTBOARD

1 - ATTACHING SCREWS

PT

SEATS

23 - 187

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)

(4) Remove front inner seat belt attaching screw

and inboard seat side shield (Fig. 163).

(5) Remove front seat cushion screws, two front

side and two rear (Fig. 164) and (Fig. 165).

(6) Disconnect any electrical connectors and wire

ties from the bottom of seat cushion, if equipped.

(7) Remove track and recliner assembly.
(8) Remove seat cushion from seat frame. (Fig.

166).

Fig. 163 SEAT SIDE SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

Fig. 164 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 165 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 166 Front Seat Cushion

1 - FRONT SEAT CUSHION

23 - 188

SEATS

PT

FRONT SEAT CUSHION (Continued)

REMOVAL - PT-27 ONLY

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

(2) Remove upper riser shield, if equipped.
(3) Remove the seat back recliner handle/fold flat

handle and front seat cushion shield. (Fig. 167).

(4) Disconnect wire connectors, if equipped (Fig.

168).

(5) Remove front inner seat belt attaching screw

and inboard seat side shield (Fig. 169).

(6) Remove front seat cushion screws, two front

side and two rear (Fig. 170) and (Fig. 171).

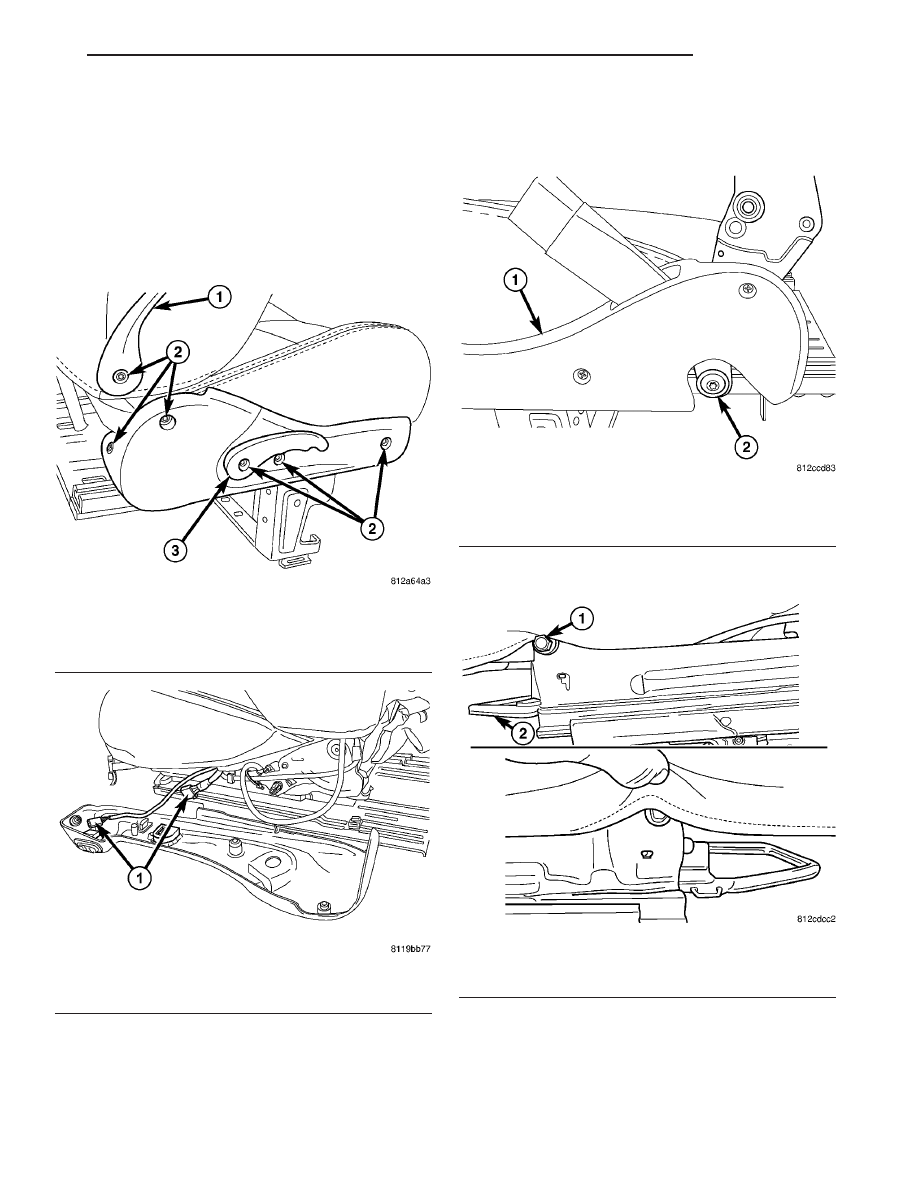

Fig. 167 HANDLES

1 - TILT FORWARD HANDLE
2 - ATTACHING SCREWS
3 - RECLINING HANDLE

Fig. 168 SEAT SIDE SHIELD WIRE CONNECTORS

1 - WIRE CONNECTORS

Fig. 169 SIDE SHIELD

1 - SIDE CUSHION SHIELD
2 - SEAT BELT ATTACHING BOLT

Fig. 170 FRONT SEAT CUSHION - FRONT SIDE

1 - ATTACHING SCREWS
2 - TOWEL BAR

PT

SEATS

23 - 189
