FRONT WHEELHOUSE
SPLASH SHIELDS

REMOVAL

(1) Hoist and support vehicle on safety stands.
(2) Remove front wheel.
(3) Remove push-in fasteners attaching splash

shield to frame rail forward of suspension (Fig. 7).

(4) Remove push in fasteners attaching splash

shield to frame rail rearward of suspension.

(5) Remove screws attaching wheelhouse splash

shield to front fender.

(6) Remove splash shield from vehicle.

INSTALLATION

(1) Place splash shield in position on vehicle (Fig.

7).

(2) Install screws attaching wheelhouse splash

shield to front fender.

(3) Install push in fasteners attaching splash

shield to frame rail rearward of suspension.

(4) Install push in fasteners attaching splash

shield to frame rail forward of suspension.

(5) Install front wheel.
(6) Lower vehicle.

FUEL FILL DOOR

REMOVAL

(1) Open the fuel filler door.
(2) Remove the screws attaching the door to the

quarter panel (Fig. 8).

(3) Remove the door from the panel.

INSTALLATION

(1) Position the fuel filler door on the quarter

panel with the screw holes aligned (Fig. 8).

(2) Install the screws attaching the fuel filler door

to the quarter panel.

GRILLE

REMOVAL

(1) Open hood and support hood on prop rod.
(2) Remove screws attaching grille to fender and

radiator closure panel (Fig. 9).

(3) Pull top of grille up and outward to disengage

hooks from fender.

(4) Remove grille from vehicle.
(5) Remove chrome strips, if necessary. Using a

small flat blade tool to release chrome strips tabs
(Fig. 10).

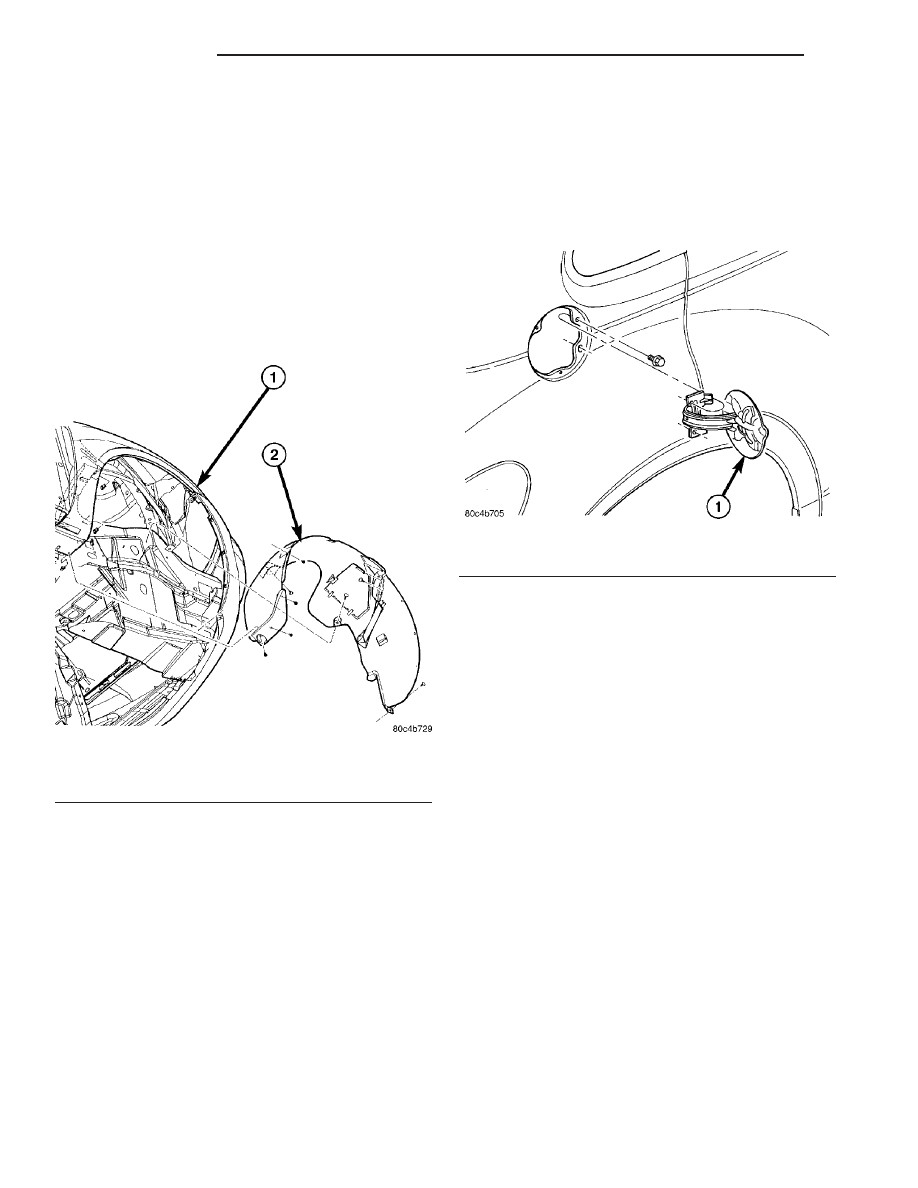

Fig. 7 FRONT WHEELHOUSE SPLASH SHIELD

1 - FRONT FENDER
2 - FRONT FENDER SPLASH SHIELD

Fig. 8 FUEL FILLER DOOR

1 - FUEL FILLER DOOR

23 - 86

EXTERIOR

PT

INSTALLATION

(1) Install the chrome strips to grille (7), if

equipped (Fig. 11). Place chrome strip into position,
and press on chrome strip until it is locked into posi-
tion.

(2) Place grille into position on vehicle, engage

lower hook into fascia first, then set top of grille on
to the radiator closure panel (Fig. 12).

(3) Install screw (4) attaching grille to radiator clo-

sure panel.

(4) Close hood.

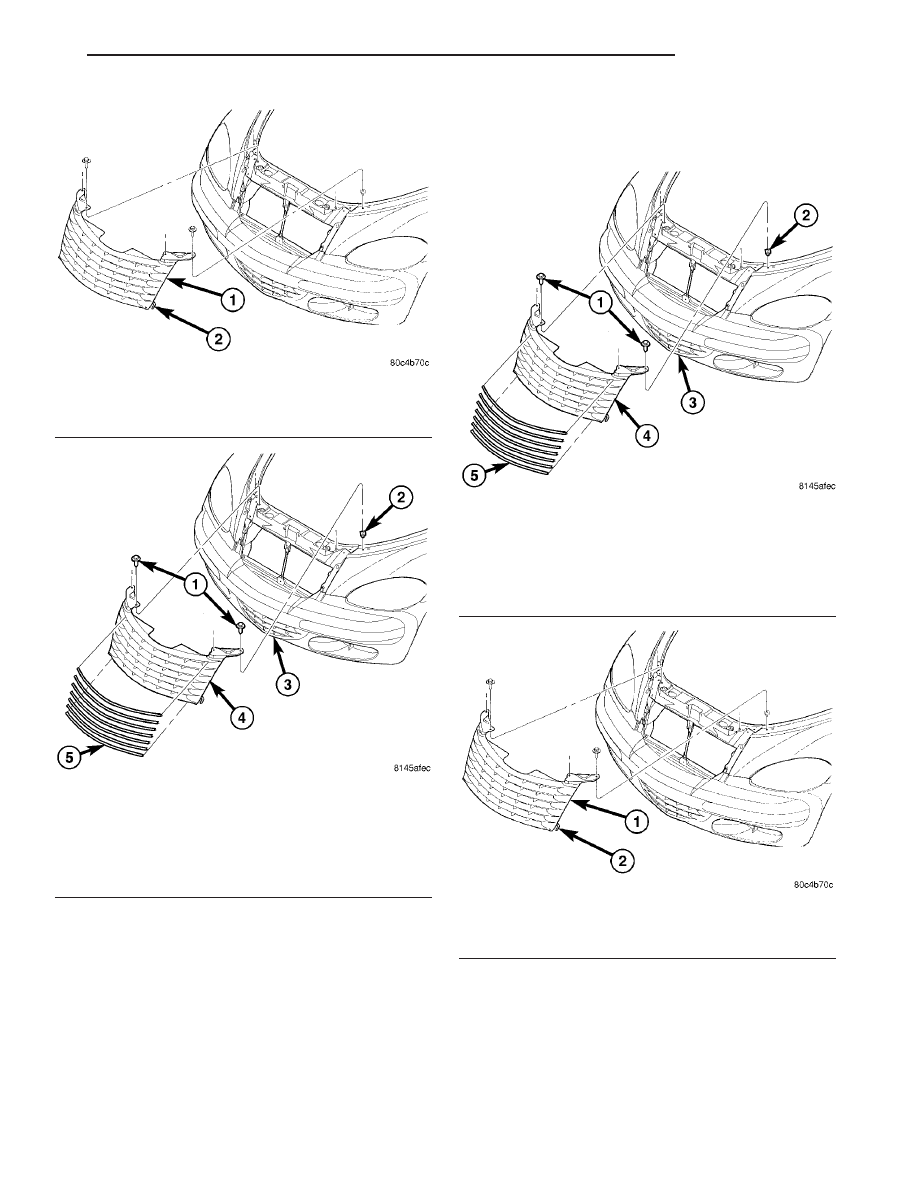

Fig. 9 GRILLE

1 - GRILLE
2 - RETAINER

Fig. 10 GRILLE - WITH CHROME STRIPS

1 - SCREWS (4) ATTACHING GRILLE TO FENDER AND
RADIATOR CLOSURE PANEL
2 - SPRING NUT (4)
3 - LOWER RADIATOR GRILLE AND FASCIA
4 - RADIATOR GRILLE
5 - CHROME STRIPS (7)

Fig. 11 GRILLE - WITH CHROME STRIPS

1 - SCREWS (4) ATTACHING GRILLE TO FENDER AND
RADIATOR CLOSURE PANEL
2 - SPRING NUT (4)
3 - LOWER RADIATOR GRILLE AND FASCIA
4 - RADIATOR GRILLE
5 - CHROME STRIPS (7)

Fig. 12 GRILLE

1 - GRILLE
2 - RETAINER

PT

EXTERIOR

23 - 87

GRILLE (Continued)

HEADER MOLDING - PT-27

REMOVAL - PT-27 ONLY

(1) Lower top.
(2) Disengage

clips

attaching

header

molding

panel to upper windshield surround frame (Fig. 13).

(3) Remove header molding from vehicle.

INSTALLATION - PT-27 ONLY

NOTE: Use a brand new header molding or replace
the clips as needed on the header molding.

(1) Place header molding into position (Fig. 13).
(2) Align clips to mating holes in the windshield

surround frame.

(3) Push clips on header molding into the seated

position.

LUGGAGE RACK CROSSBAR

REMOVAL

(1) Loosen the end cap set screws on both side

rails and remove end caps. (Fig. 14)

(2) Release the cross bars and slide off the side

rails.

INSTALLATION

(1) Install the crossbars onto the side rails.
(2) Install the end caps and tighten the set screws.
(3) Place the cross bars into the far rear position

and lock down.

LUGGAGE RACK SIDE RAIL

REMOVAL

(1) Remove the crossbars. (Refer to 23 - BODY/EX-

TERIOR/LUGGAGE

RACK

CROSSBAR

-

REMOVAL)

(2) Disconnect and isolate the battery negative

cable.

NOTE: Remove the following trim panels from the
same side as the side rail only.

(3) Remove the a-pillar trim. (Refer to 23 - BODY/

INTERIOR/A-PILLAR TRIM - REMOVAL)

(4) Remove the sunvisor and holder. (Refer to 23 -

BODY/INTERIOR/SUN VISOR - REMOVAL)

(5) Partially remove the sunroof trim lace. (Refer

to 23 - BODY/SUNROOF/OPENING TRIM LACE -
REMOVAL)

(6) Remove the upper b-pillar trim. (Refer to 23 -

BODY/INTERIOR/B-PILLAR TRIM - REMOVAL)

(7) Remove the front and rear assist handles.
(8) Remove the upper c-pillar trim. (Refer to 23 -

BODY/INTERIOR/C-PILLAR TRIM - REMOVAL)

(9) Remove the upper d-pillar trim. (Refer to 23 -

BODY/INTERIOR/D-PILLAR TRIM - REMOVAL)

(10) Remove push pin fastener at the rear of the

head liner.

(11) Lower headliner to gain access to the side rail

nuts.

(12) Remove the five side rail nuts and remove the

side rail.

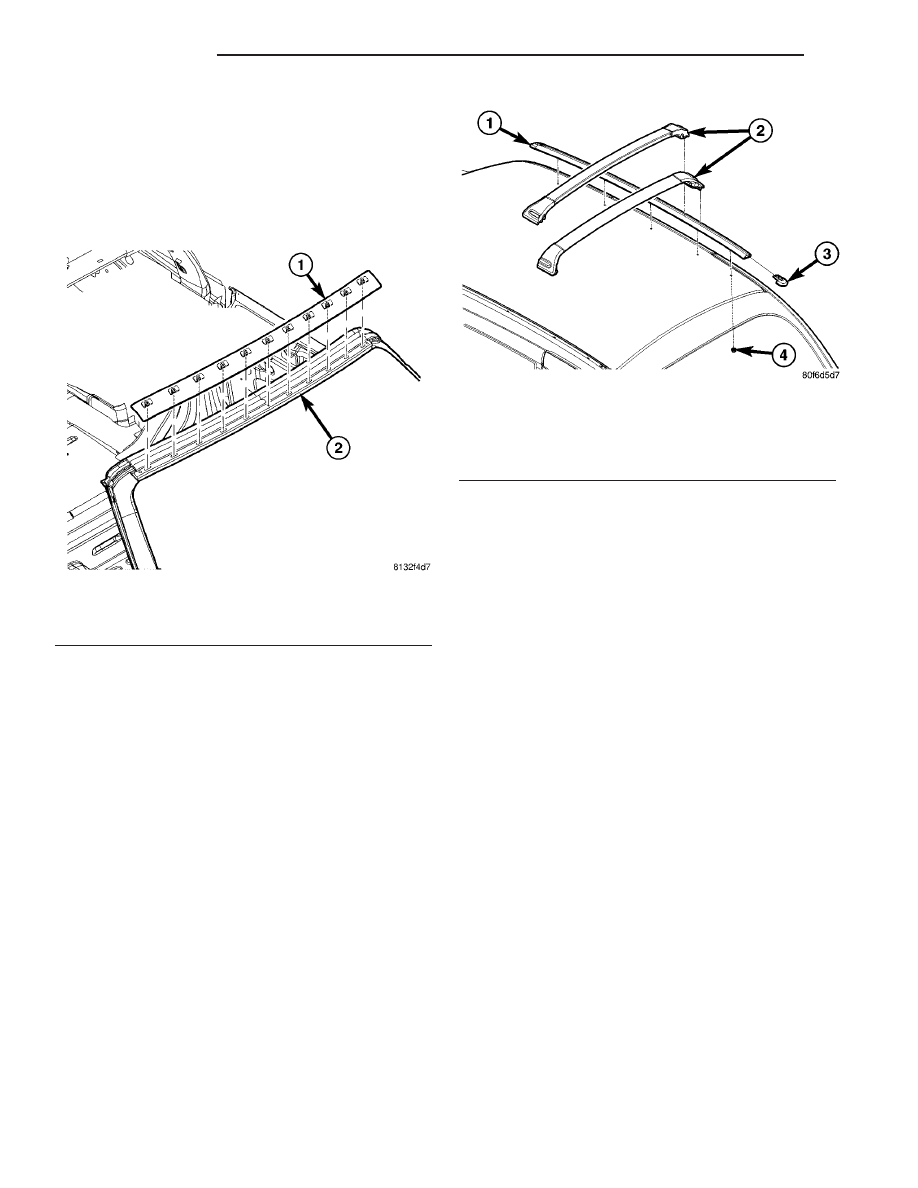

Fig. 13 HEADER MOLDING

1 - HEADER MOLDING
2 - WINDSHIELD OPENING FRAME

Fig. 14 LUGGAGE RACK

1 - SIDE RAILS
2 - CROSSBARS
3 - END CAPS
4 - NUTS (5 PER SIDE)

23 - 88

EXTERIOR

PT

INSTALLATION

(1) Install the side rail and side rail bolts.
(2) Apply a suitable body sealer to the bolt threads

and install the nuts.

(3) Raise the headliner and install the push pin

fastener at the rear.

(4) Install the upper d-pillar trim. (Refer to 23 -

BODY/INTERIOR/D-PILLAR TRIM - INSTALLA-
TION)

(5) Install the upper c-pillar trim. (Refer to 23 -

BODY/INTERIOR/C-PILLAR

TRIM

-

INSTALLA-

TION)

(6) Install the assist handles.
(7) Install the upper b-pillar trim. (Refer to 23 -

BODY/INTERIOR/B-PILLAR

TRIM

-

INSTALLA-

TION)

(8) Install the sunroof trim lace. (Refer to 23 -

BODY/SUNROOF/OPENING TRIM LACE - INSTAL-
LATION)

(9) Install the sunvisor. (Refer to 23 - BODY/INTE-

RIOR/SUN VISOR - INSTALLATION)

(10) Install the a-pillar trim. (Refer to 23 - BODY/

INTERIOR/A-PILLAR TRIM - INSTALLATION)

(11) Reconnect the battery.
(12) Install the crossbars. (Refer to 23 - BODY/EX-

TERIOR/LUGGAGE RACK CROSSBAR - INSTAL-
LATION)

RADIATOR CLOSURE PANEL

REMOVAL

(1) Open hood.
(2) Mark bolt locations on the upper radiator clo-

sure panel (Fig. 15).

(3) Remove fasteners attaching radiator closure

panel to fenders.

(4) Move temperature sensor as necessary.
(5) Remove bolt attaching lower radiator closure

panel to the upper radiator closure panel.

(6) For replacement of upper radiator closure

panel, remove hood latch, and any other hardware.

INSTALLATION

(1) Place in position the upper radiator closure

panel (Fig. 15).

(2) Install bolts attaching upper radiator closure

panel to fenders. Check bolt alignment marks.

(3) Install bolt attaching the lower radiator closure

panel to upper radiator closure panel.

(4) Place in position temperature sensor in posi-

tion.

(5) Install hood latch and cable.
(6) Check hood latch operation.

SIDE VIEW MIRROR

REMOVAL

REMOVAL

(1) Disengage the clips retaining the side mirror

bezel to stanchion. (Left side only with manual mir-
ror).

(2) Remove door trim panel if necessary.
(3) Remove nuts attaching mirror to door inner

panel (Fig. 16)or (Fig. 17).

(4) Manual mirrors snap left side manual remote

from bezel.

(5) Electrical mirrors disconnect wire connector.
(6) Remove mirror from vehicle.

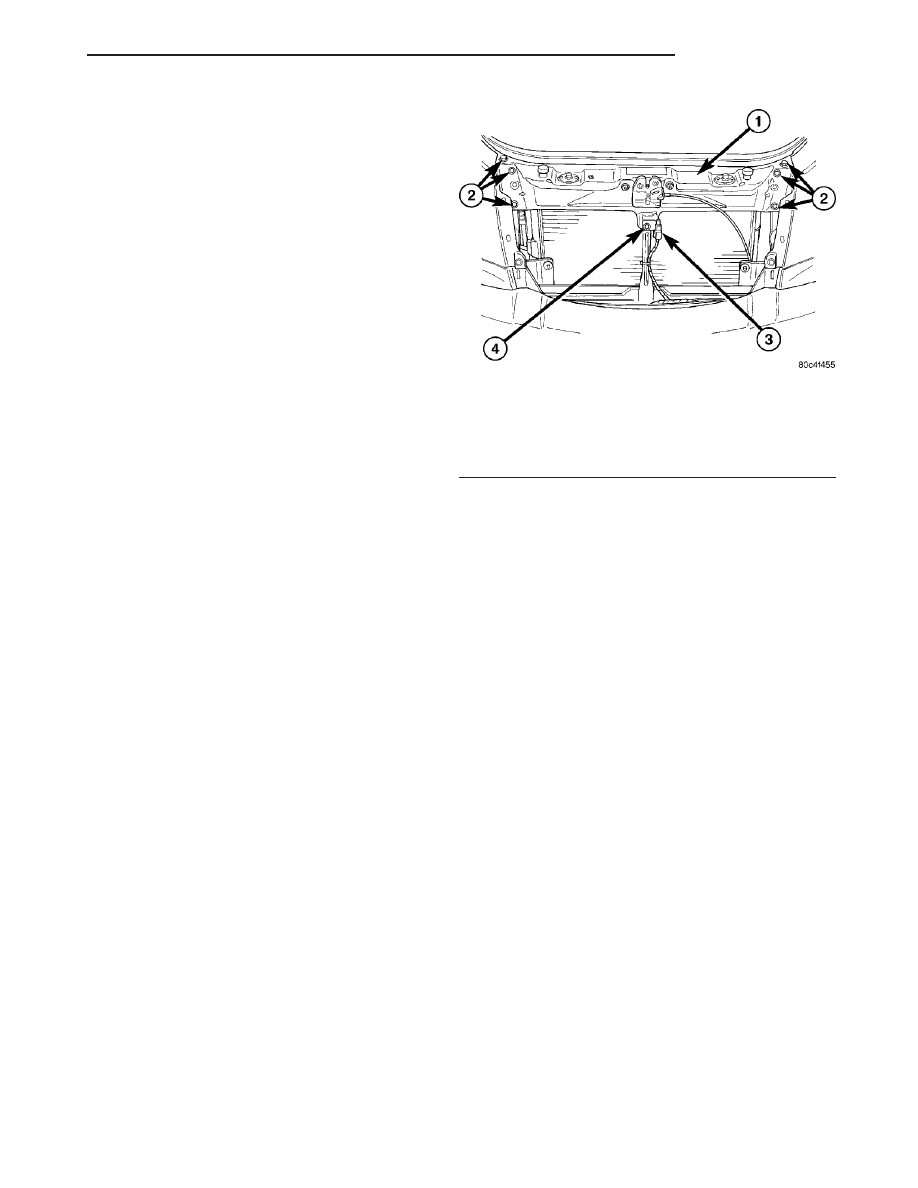

Fig. 15 RADIATOR CLOSURE PANEL
