BODY SIDE MOLDINGS

REMOVAL

REMOVAL

(1) Using a grease pencil or equivalent, mark the

location of the molding for reference during installa-
tion.

(2) Warm the body side molding and body metal to

approximately 38°C (100°F) using a suitable heat
lamp or heat gun.

(3) Pull the molding from the vehicle.
(4) Clean off all traces of adhesive tape residue

from the panel(s) with a general purpose adhesive
remover.

REMOVAL - PT-27 ONLY

(1) Mark reference points before removing.
(2) Using a heat gun gently apply heat in a circu-

lar motion to loosen the adhesive bond (Fig. 1).

(3) Using a nonmetallic prying device, such as a

plastic or wood trim stick gently pry up at corners
and remove.

(4) Clean off all traces of adhesive or double sided

tape from the panel with a general purpose adhesive
remover.

INSTALLATION

INSTALLATION

(1) Clean panel surface with isopropyl alcohol and

wipe surface dry with a lint free cloth.

(2) Remove the protective cover from the tape on

the back of the molding and apply to the body accord-
ing to the reference points marked previously.

(3) Firmly press the molding to the body surface to

insure adhesion.

INSTALLATION - PT-27 ONLY

(1) Clean panel surface with isopropyl alcohol.
(2) Align aperture molding to reference points (Fig.

1).

(3) Install and press securely to full adhesive con-

tact

(4) Clean away any reference points.

COWL GRILLE SCREEN

REMOVAL

(1) Remove wiper arms (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

ARMS

-

REMOVAL).

(2) Open hood.
(3) Remove screws attaching right cowl grille

screen (Fig. 2).

(4) Remove right cowl grille screen from vehicle.
(5) Remove screws attaching left cowl grille screen.
(6) Remove left cowl grille screen from vehicle.

INSTALLATION

(1) Open hood.
(2) Place left cowl grille screen into position (Fig.

2).

(3) Install attaching screws.
(4) Place right cowl grille screen into position.
(5) Install attaching screws
(6) Install wiper arms (Refer to 8 - ELECTRICAL/

WIPERS/WASHERS/WIPER

ARMS

-

INSTALLA-

TION).

(7) Close hood.

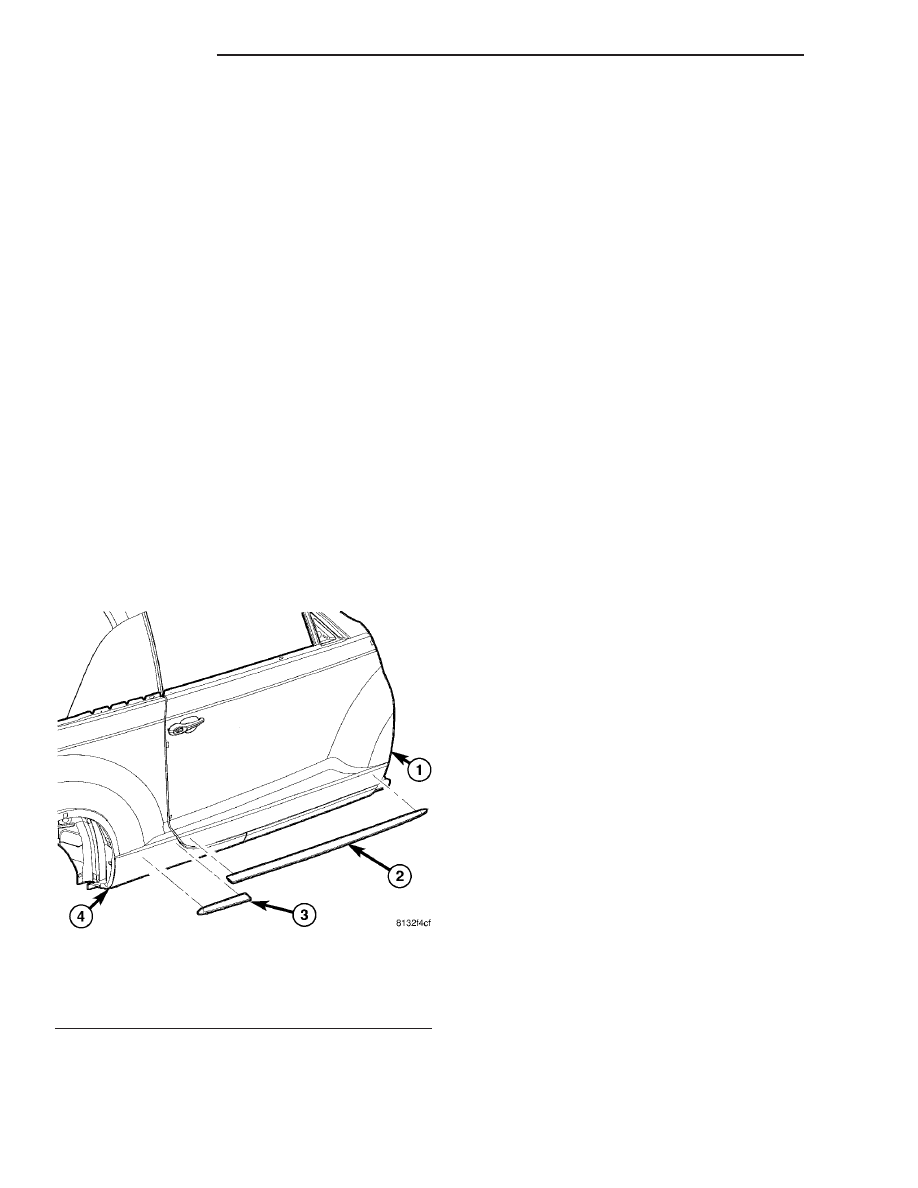

Fig. 1 BODY SIDE APERTURE MOLDING

1 - FRONT DOOR
2 - FRONT DOOR BODY SIDE MOLDING
3 - BODY SIDE APERTURE MOLDING
4 - QUARTER OUTER PANEL

23 - 82

EXTERIOR

PT

DECK UPPER BELT MOLDING -
PT-27

REMOVAL - PT-27 ONLY

(1) Adjust top open/close to access deck upper belt

molding screws (Fig. 3).

(2) Remove deck upper belt molding attaching

screws.

(3) Remove molding from vehicle.

INSTALLATION - PT-27 ONLY

(1) Adjust top open/close to access deck upper belt

molding screws (Fig. 3).

(2) Install deck upper belt molding attaching

screws starting with round (4-way) hole making sure
to center molding before tightening screw then install
other screws.

(3) Raise top.

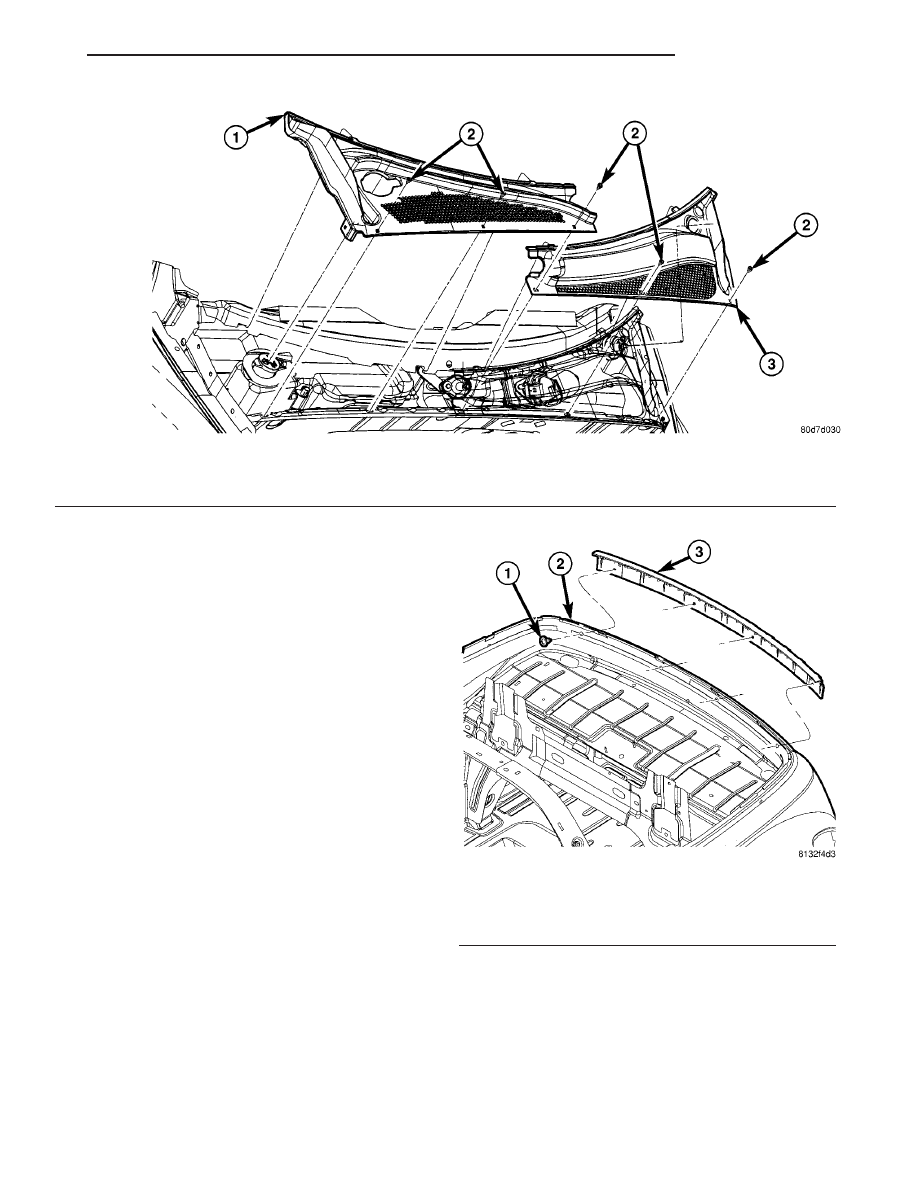

Fig. 2 COWL GRILLE SCREEN

1 - RIGHT COWL GRILLE SCREEN
2 - ATTACHING SCREWS

3 - LEFT COWL GRILLE SCREEN

Fig. 3 DECK UPPER PANEL MOLDING

1 - ATTACHING SCREWS
2 - QUARTER OUTER RIGHT PANEL
3 - DECK UPPER BELT MOLDING

PT

EXTERIOR

23 - 83

COWL GRILLE SCREEN (Continued)

ENGINE COMPARTMENT
LOWER SILENCER

REMOVAL

(1) Raise vehicle.
(2) Remove push pin fasteners (Fig. 4).
(3) Remove side shield attaching screws.
(4) Remove under tray attaching screws.
(5) Remove engine compartment lower silencer.
(6)

INSTALLATION

(1) Place engine compartment lower silencer in

position.

(2) Install under tray attaching screws.
(3) Install side shield attaching screws.
(4) Install push pins fasteners.
(5) Lower vehicle.

EXTERIOR NAME PLATES

REMOVAL

REMOVAL - EXTERIOR BADGING

(1) Mark reference points before removing.
(2) Using a heat gun gently apply heat in a circu-

lar motion to loosen the adhesive bond.

(3) Using a nonmetallic prying device, such as a

plastic or wood trim stick gently pry up at corners
and remove.

(4) Clean off all traces of adhesive or double sided

tape from the panel with a general purpose adhesive
remover.

REMOVAL - BADGING/TAPE

(1) Mark reference points before removing.
(2) Using a heat gun gently apply heat in a circu-

lar motion to loosen the adhesive bond.

(3) With your fingernail lift up and peel away

badging/tape from panel, using a heat gun as you go.

(4) Clean off all traces of adhesive from the pan-

el(s) with a general purpose adhesive remover.

INSTALLATION

INSTALLATION - EXTERIOR BADGING

(1) Clean panel surface with isopropyl alcohol.
(2) Align badging to reference points.
(3) Install and press securely to full adhesive con-

tact

(4) Clean away any reference points.

INSTALLATION - BADGING/TAPE

(1) Clean panel surface with isopropyl alcohol.
(2) Remove paper carrier and align badging/tape to

reference points or adjacent panel.

(3) Install and press securely, using a plastic

spreader to eliminate all air bubbles.

(4) Remove top protective carrier.
(5) Clean away any reference points.

FRONT FENDER

REMOVAL

(1) Remove headlamp housing.
(2) Right side of vehicle remove front side rail

access pulley splash shield.

(3) Remove splash shield.
(4) Remove fender to fascia nuts.
(5) Remove fender bolt to lower rocker panel (Fig.

5).

(6) Remove fender bolt to lower cowl.
(7) Pull fascia away from fender.
(8) Remove bolts attaching fender to upper rail.
(9) Remove fender from vehicle.

INSTALLATION

(1) Place fender in position on vehicle (Fig. 5).
(2) Start the center upper rail bolt.
(3) From inside engine compartment, install all

the bolts attaching fender to upper rail and tighten.

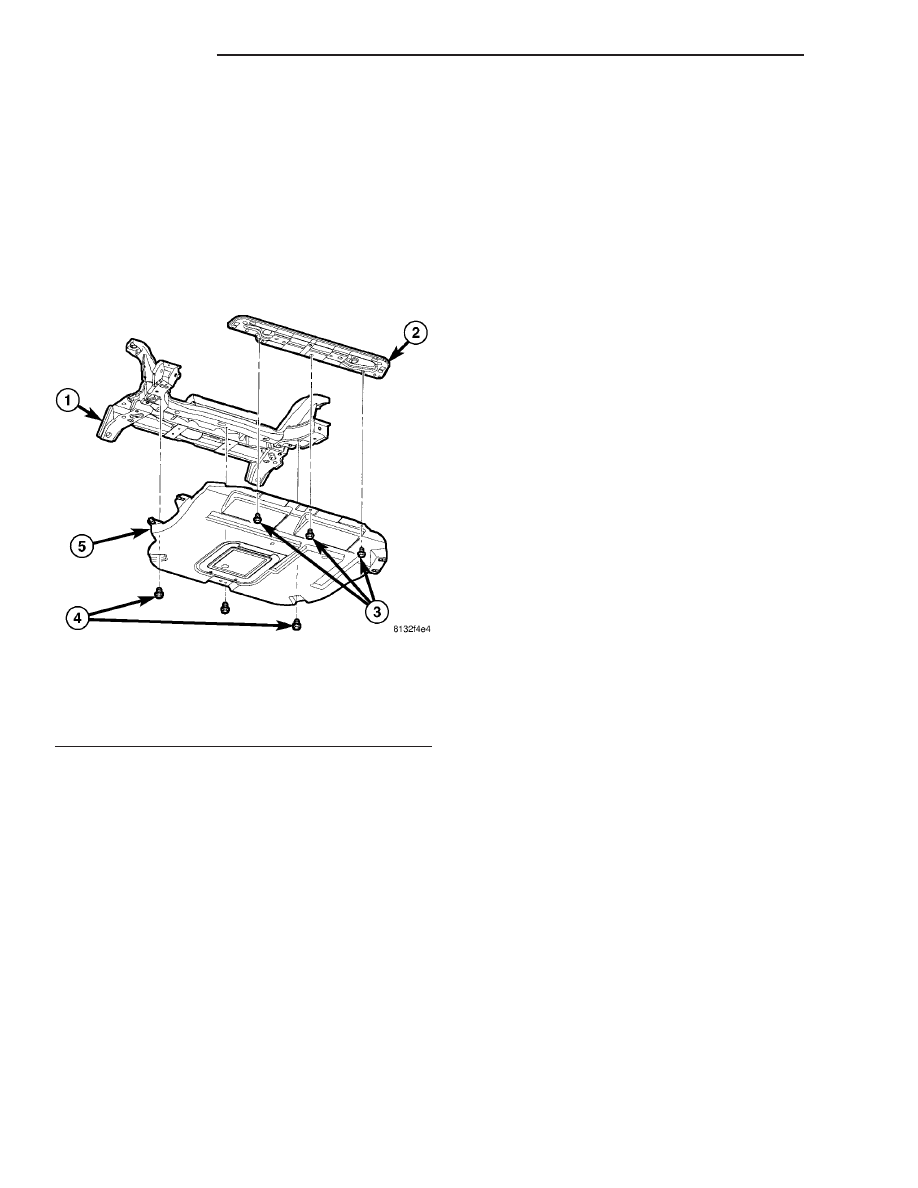

Fig. 4 ENGINE COMPARTMENT LOWER SILENCER

1 - SUSPENSION ASSEMBLY
2 - CROSSMEMBER ASSEMBLY
3 - ATTACHING UNDER TRAY AND SIDE SHIELD SCREWS
4 - PUSH PIN FASTENERS
5 - ENGINE COMPARTMENT LOWER SILENCER

23 - 84

EXTERIOR

PT

(4) Install lower cowl panel bolt to fender.
(5) Install rocker panel bolt to fender.
(6) Place fascia into position.
(7) Install fender to fascia nuts.
(8) Install inner splash shield.
(9) Install right side pulley splash shield.
(10) Install headlamp assembly.
(11) Check fender for flush and gap.

FRONT SIDE RAIL ACCESS
PULLEY SPLASH SHIELD

REMOVAL

(1) Hoist and support vehicle on safety stands.
(2) Remove front wheel.
(3) Remove fasteners attaching lower fascia and

air dam. Pull fascia forward to access fastener
attaching front edge of the splash shield.

(4) Remove push-in fasteners attaching side rail

access pulley splash shield to frame rail forward of
suspension (Fig. 6).

(5) Remove side rail access pulley splash shield

from vehicle.

INSTALLATION

(1) Place side rail access pulley splash shield in

position on vehicle (Fig. 6).

(2) Install fasteners attaching side rail access pul-

ley splash shield to frame rail.

(3) Install fasteners attaching fascia and air dam.
(4) Install front wheel.
(5) Lower vehicle.

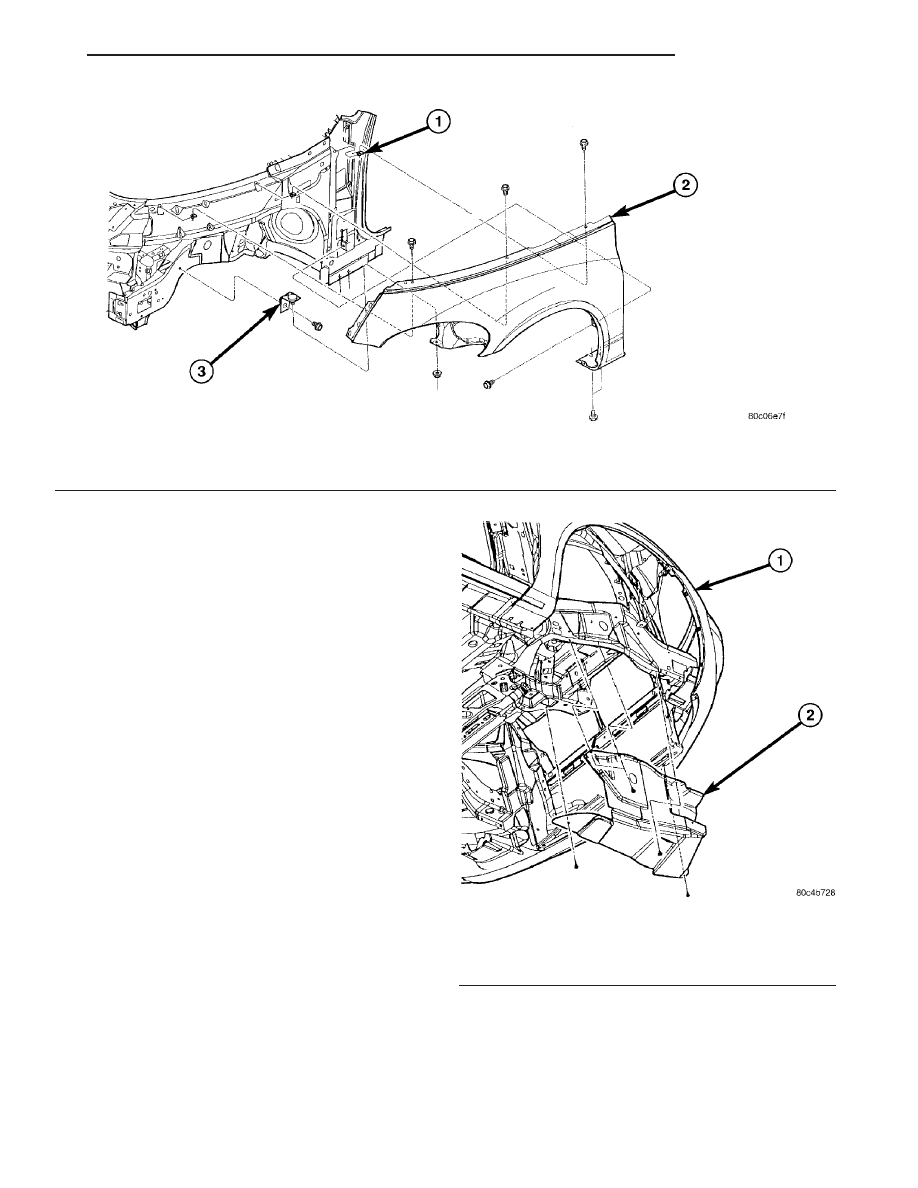

Fig. 5 FENDER

1 - U-NUTS

3 - FRONT FENDER SUPPORT

2 - FRONT FENDER

Fig. 6 FRONT SIDE RAIL ACCESS PULLEY SPLASH

SHIELD

1 - FRONT FENDER
2 - FRONT SIDE RAIL ACCESS PULLEY SPLASH SHIELD

PT

EXTERIOR

23 - 85
