(4) Verify that all retainers are installed as shown

in (Fig. 402). Retainers should be flush or below
valve body surface.

(5) Install check balls into position as shown in

(Fig. 403). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

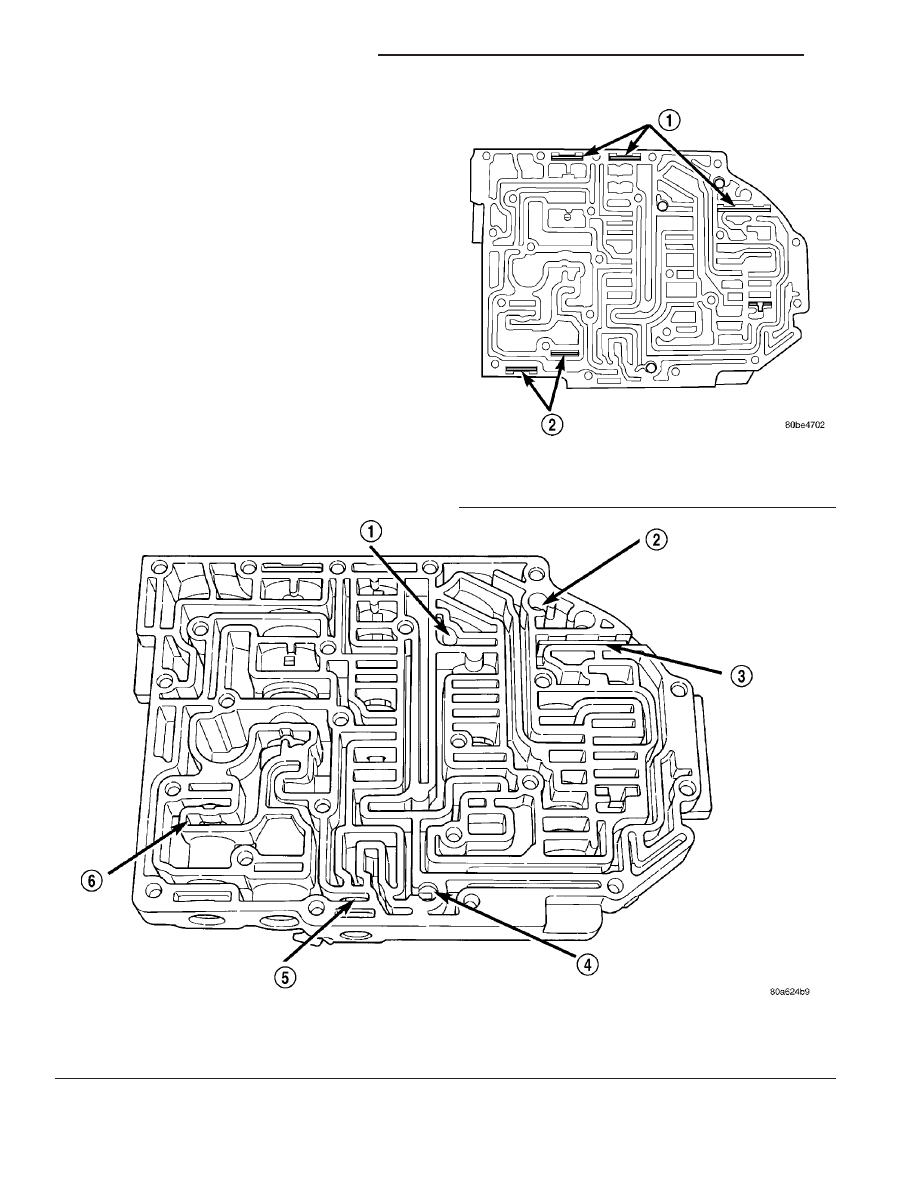

Fig. 402 Valve Retainer Location

1 - RETAINER
2 - RETAINER

Fig. 403 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

21 - 474

41TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

(6) Install thermal valve into transfer plate (Fig.

404).

(7) Install separator plate to valve body (Fig. 405).

(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 406)

(9) Install oil screen to separator plate (Fig. 407).

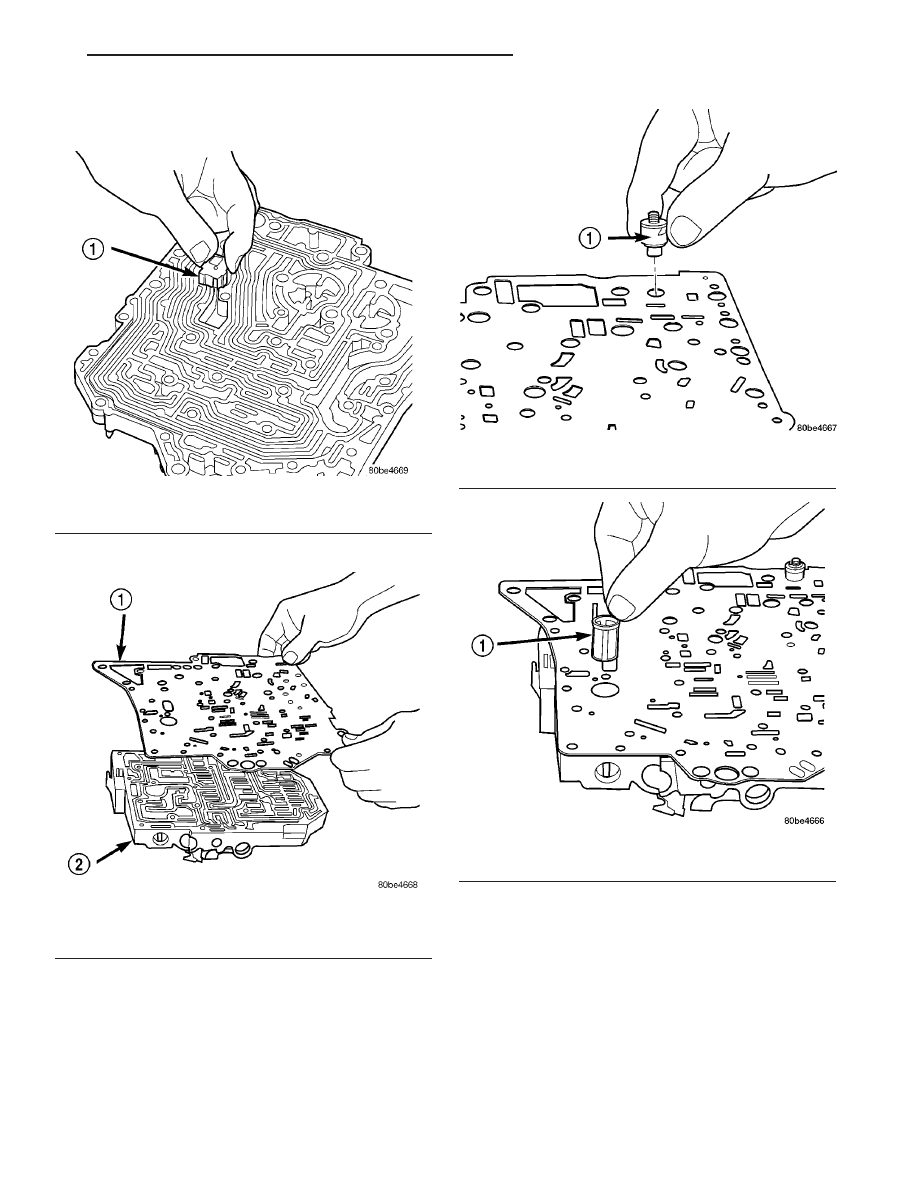

Fig. 404 Install Thermal Valve

1 - THERMAL VALVE

Fig. 405 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 406 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 407 Install Oil Screen

1 - OIL SCREEN

PT

41TE AUTOMATIC TRANSAXLE

21 - 475

VALVE BODY (Continued)

(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 408).

(11) Install twenty-four transfer plate to valve

body screws (Fig. 409) and torque to 5 N·m (45 in.
lbs.).

(12) Install 2/4 Accumulator components as shown

in (Fig. 410).

(13) Torque 2/4 Accumulator retainer to 5 N·m (45

in. lbs.) (Fig. 411).

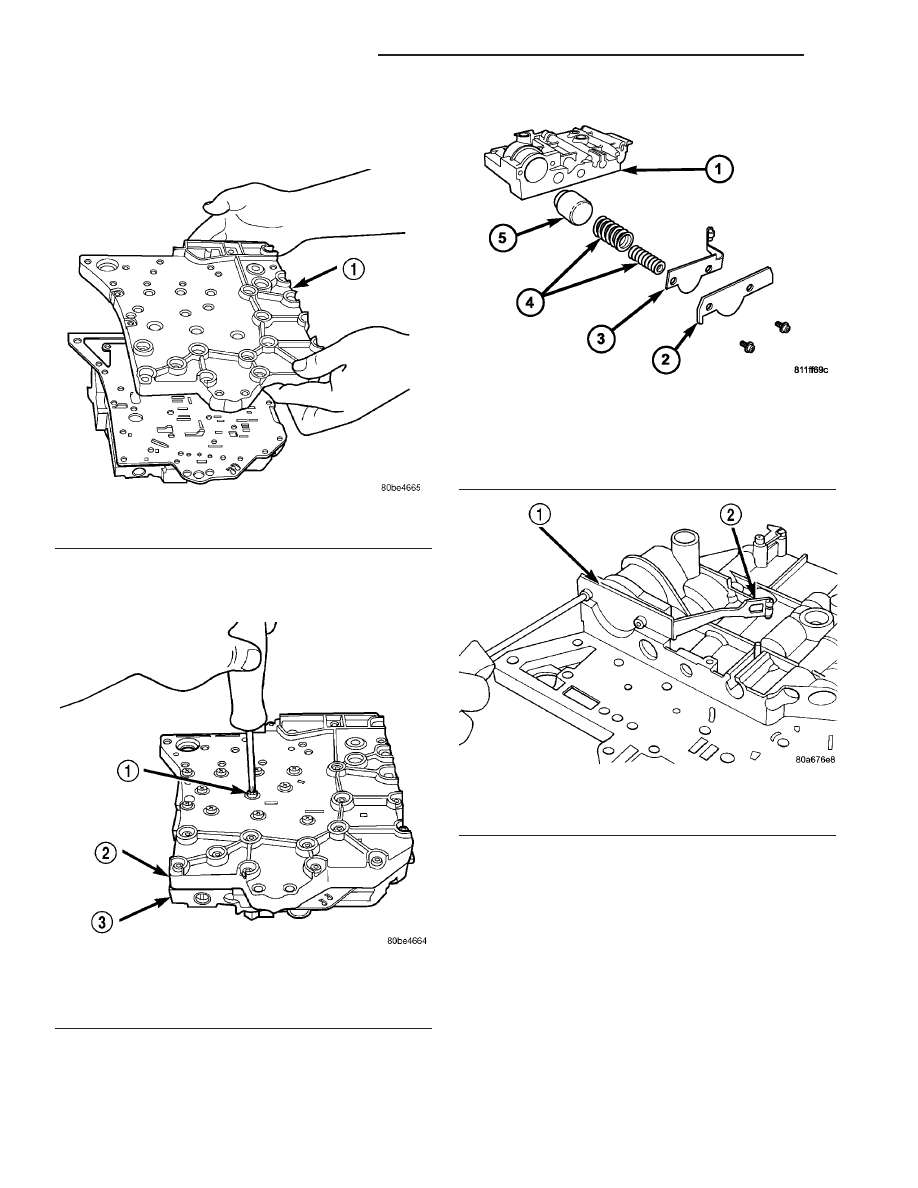

Fig. 408 Install Transfer Plate

1 - TRANSFER PLATE

Fig. 409 Install Valve Body to Transfer Plate Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

Fig. 410 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 411 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

21 - 476

41TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

(14) Install

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 412).

(15) Make sure Manual Valve control pin is con-

tained within the rooster comb slot (Fig. 413). Install
Transmission Range Sensor retaining screw (Fig.
413) and torque to 5 N·m (45 in. lbs.).

(16) Install manual shaft seal (Fig. 414).

INSTALLATION

NOTE: To ease installation of the valve body, turn
the manual valve lever fully clockwise.

(1) Install overdrive and underdrive accumulators

and springs as previously removed (Fig. 383).

(2) Guide park rod rollers into guide bracket while

installing valve body to the transaxle case (Fig. 381)
(Fig. 382).

(3) Install

the

valve

body-to-case

bolts

(Fig.

380)and torque to 12 N·m (105 in. lbs.).

(4) Install the oil filter (Fig. 379). Inspect the

o-ring for damage and replace as necessary.

(5) Install an 1/8’ bead of RTV as shown in (Fig.

378)and install pan to case.

(6) Install oil pan bolts (Fig. 377) and torque to 19

N·m (165 in. lbs.) torque.

(7) Lower vehicle.
(8) Install manual valve lever to manual shaft

(Fig. 376).

(9) Install gearshift cable to manual valve lever

(Fig. 376).

(10) Install the battery tray (Fig. 375).
(11) Install the battery and hold down clamp (Fig.

374).

(12) Install air cleaner assembly (Fig. 373).
(13) Connect battery cables.
(14) Fill transaxle with fluid. Refer to SERVICE

PROCEDURES for proper fluid fill procedure.

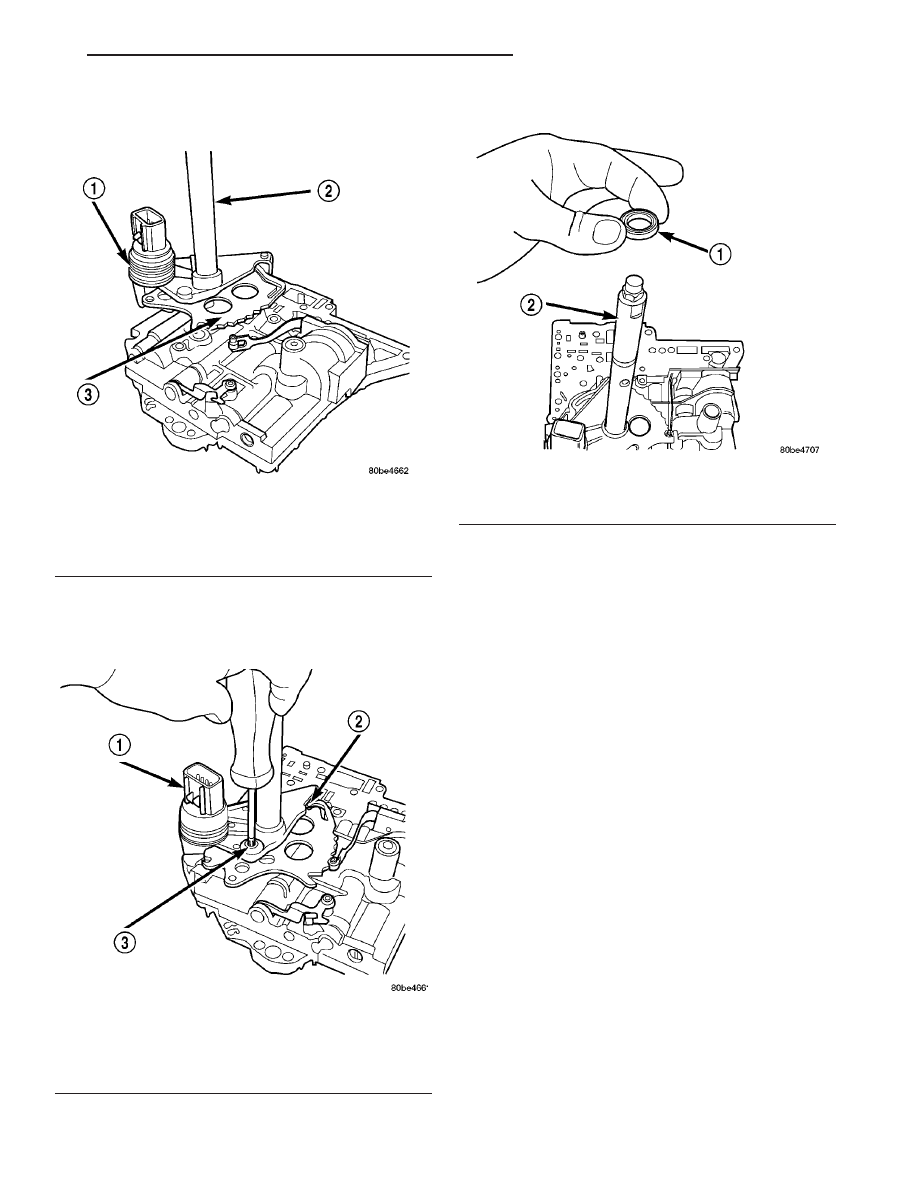

Fig. 412 Install Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

Fig. 413 Install Transmission Range Sensor

Retaining Screw

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

Fig. 414 Manual Shaft Seal

1 - SEAL
2 - MANUAL SHAFT

PT

41TE AUTOMATIC TRANSAXLE

21 - 477

VALVE BODY (Continued)
