(7) Invert assembly and remove Transfer Plate

(Fig. 390). Beware of loose check balls.

(8) Remove oil screen (Fig. 391).

(9) Remove the overdrive clutch (#5) check valve

(Fig. 392)

(10) Remove separator plate (Fig. 393).

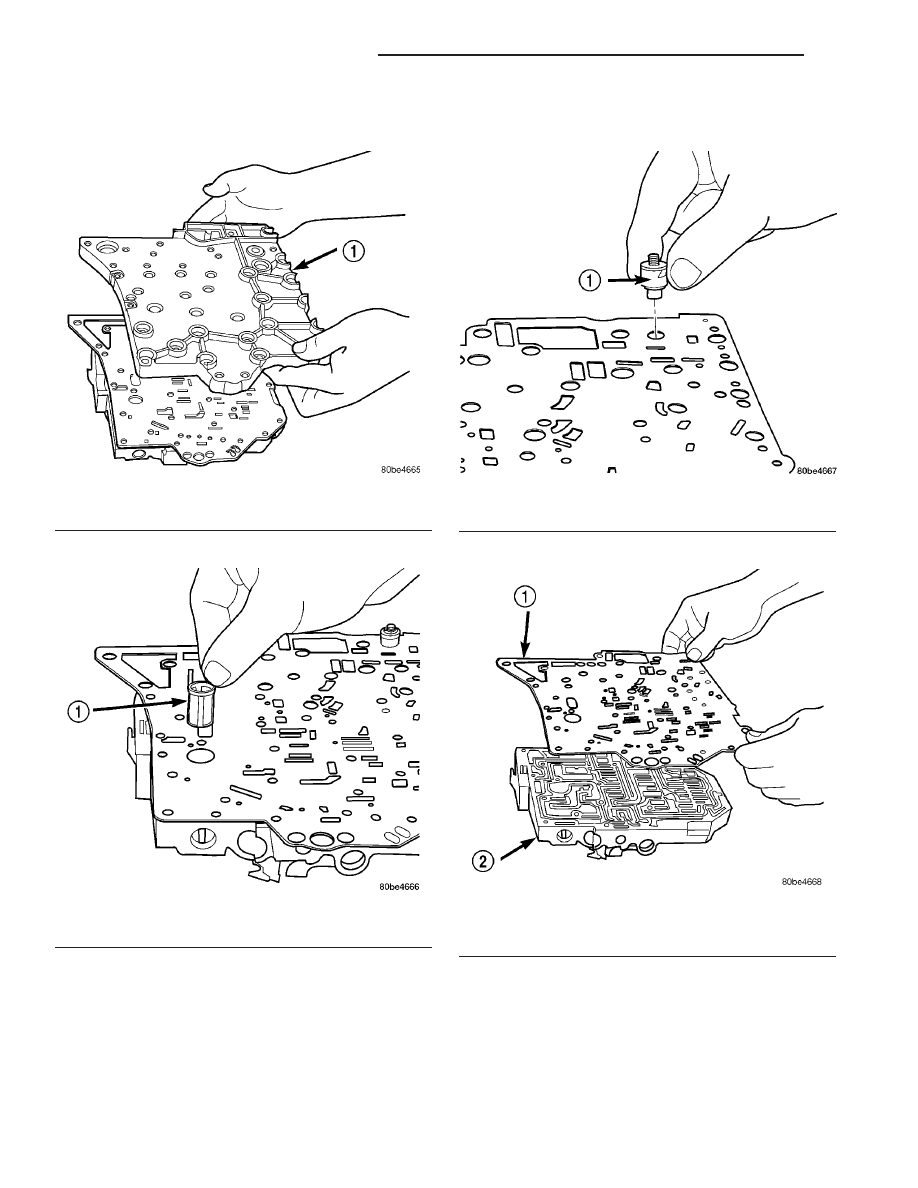

Fig. 390 Remove Transfer Plate

1 - TRANSFER PLATE

Fig. 391 Remove Oil Screen

1 - OIL SCREEN

Fig. 392 Remove Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 393 Remove Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

21 - 470

41TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

(11) Remove thermal valve (Fig. 394).
(12) Remove check balls (Fig. 395).

NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

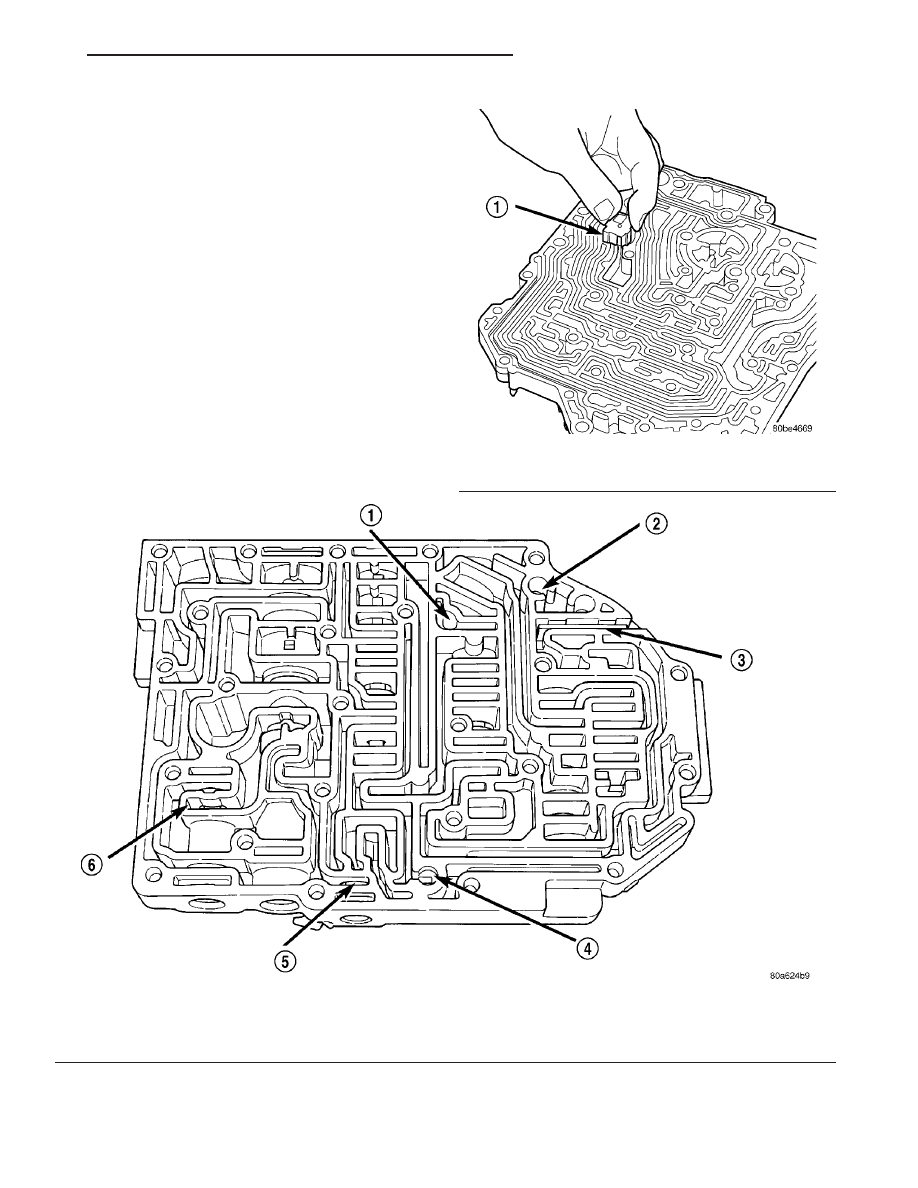

Fig. 394 Remove Thermal Valve

1 - THERMAL VALVE

Fig. 395 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

PT

41TE AUTOMATIC TRANSAXLE

21 - 471

VALVE BODY (Continued)

(13) Remove dual retainer plate using Tool 6301

(Fig. 396).

(14) Remove regulator valve spring retainer (Fig.

397).

(15) Remove remaining retainers as shown in (Fig.

398).

(16) Remove valves and springs as shown in (Fig.

399).

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

399).

(2) Install regulator valve spring retainer (Fig.

400).

(3) Install dual retainer plate using Tool 6301 (Fig.

401).

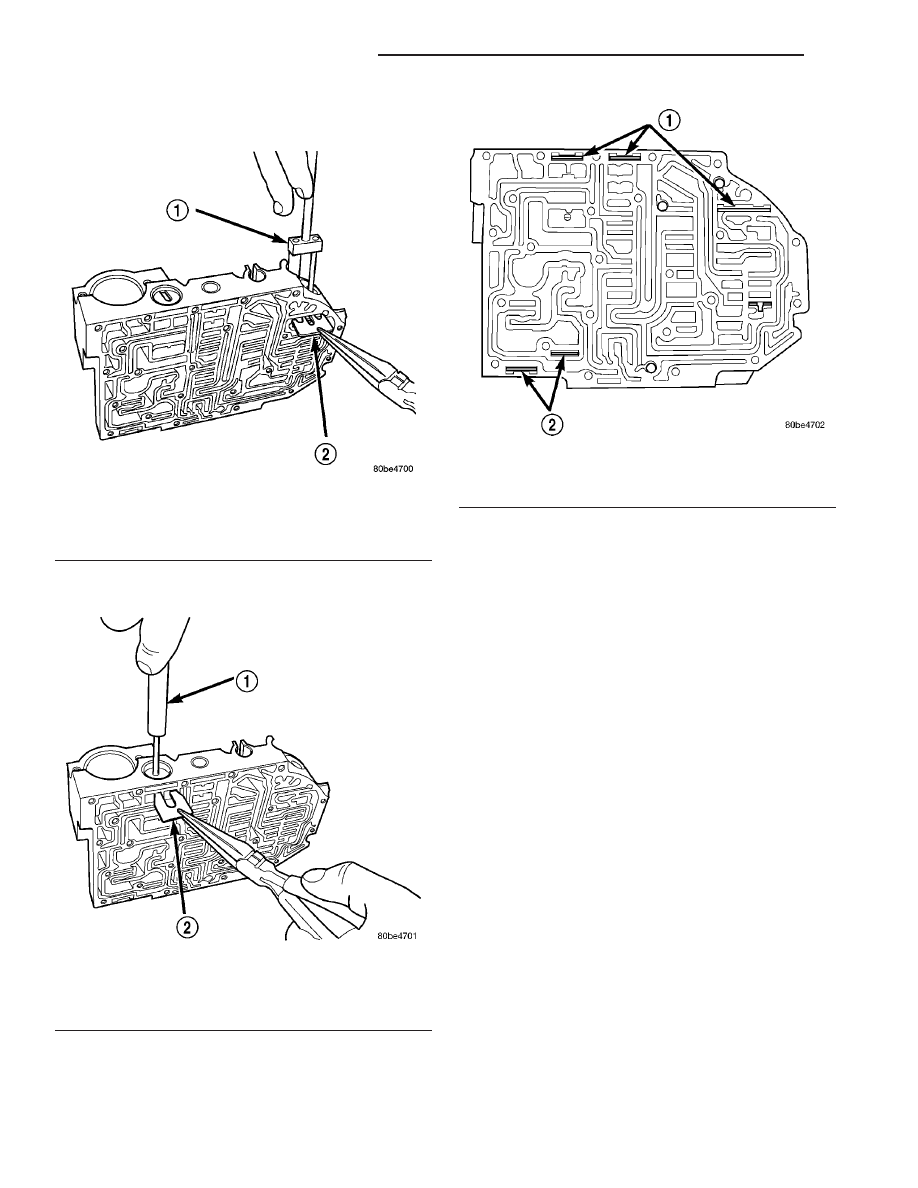

Fig. 396 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER

Fig. 397 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 398 Valve Retainer Location

1 - RETAINER
2 - RETAINER

21 - 472

41TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

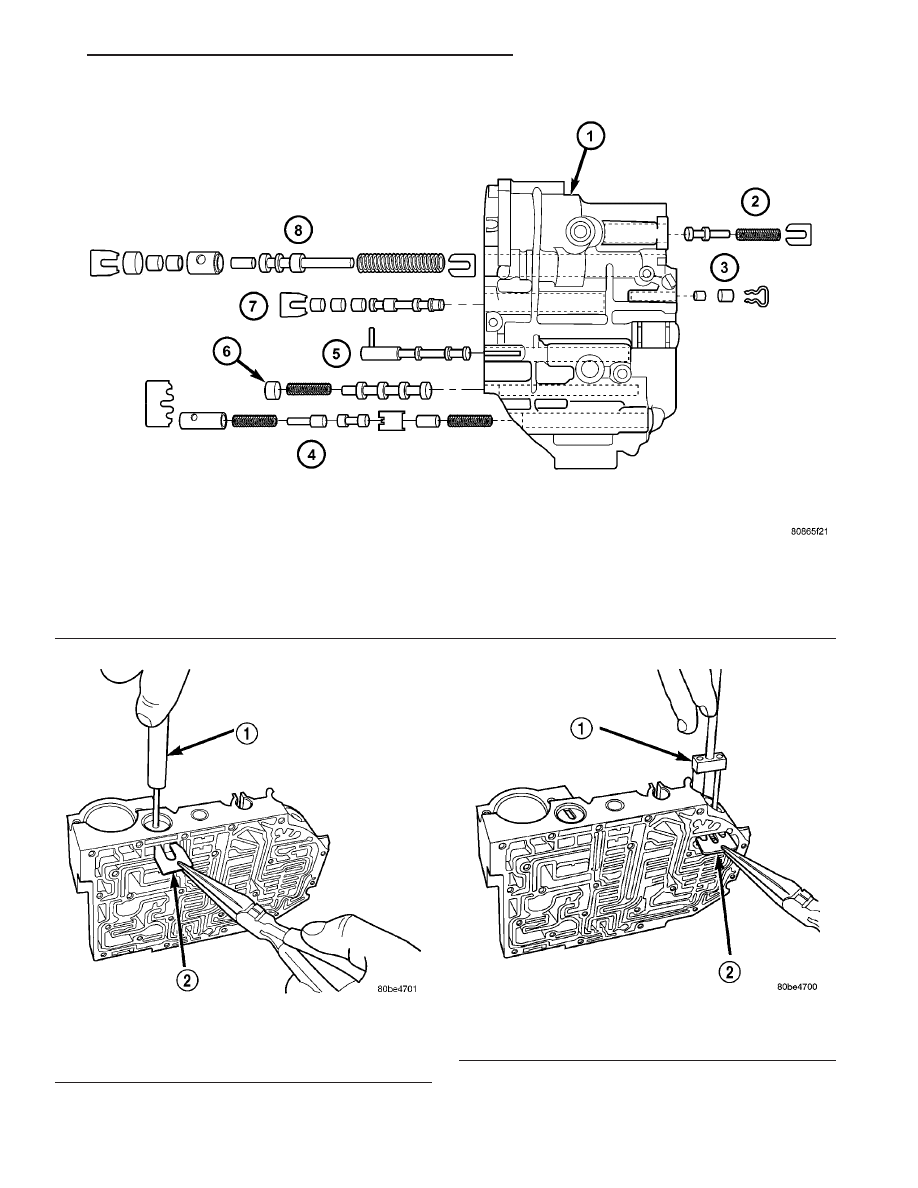

Fig. 399 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

Fig. 400 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 401 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

PT

41TE AUTOMATIC TRANSAXLE

21 - 473

VALVE BODY (Continued)
