(5) Remove reverse clutch pack (Fig. 232). Tag

components for assembly identification.

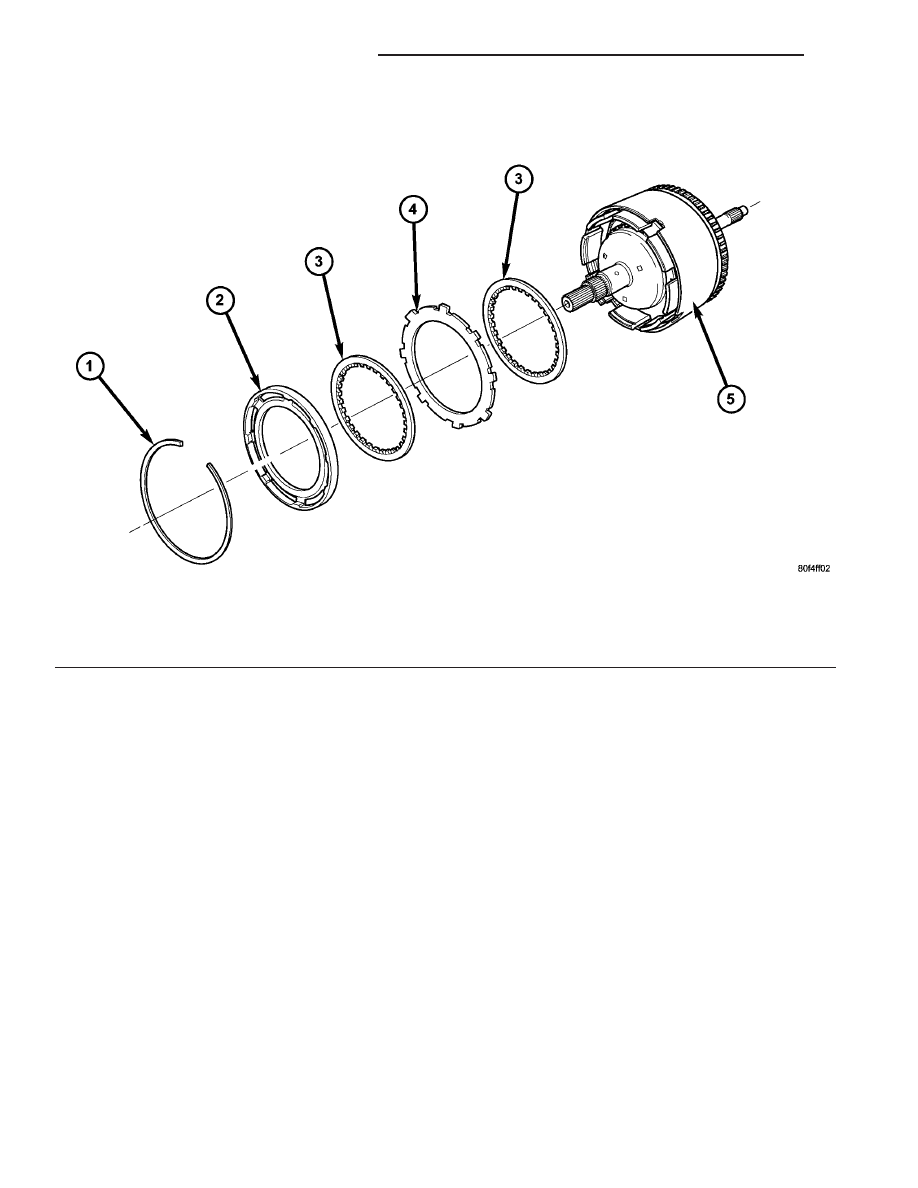

Fig. 232 Reverse Clutch Assembly

1 - SNAP RING
2 - REACTION PLATE
3 - CLUTCH DISC (2)

4 - CLUTCH PLATE (1)
5 - INPUT CLUTCH ASSEMBLY

21 - 410

41TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

(6) Remove the OD/Reverse pressure plate snap

ring (Fig. 233).

(7) Remove OD/Reverse pressure plate (Fig. 233).
(8) Remove OD/Reverse pressure plate wave snap

ring (Fig. 233).

(9) Remove OD clutch pack (Fig. 233). Tag com-

ponents for assembly identification.

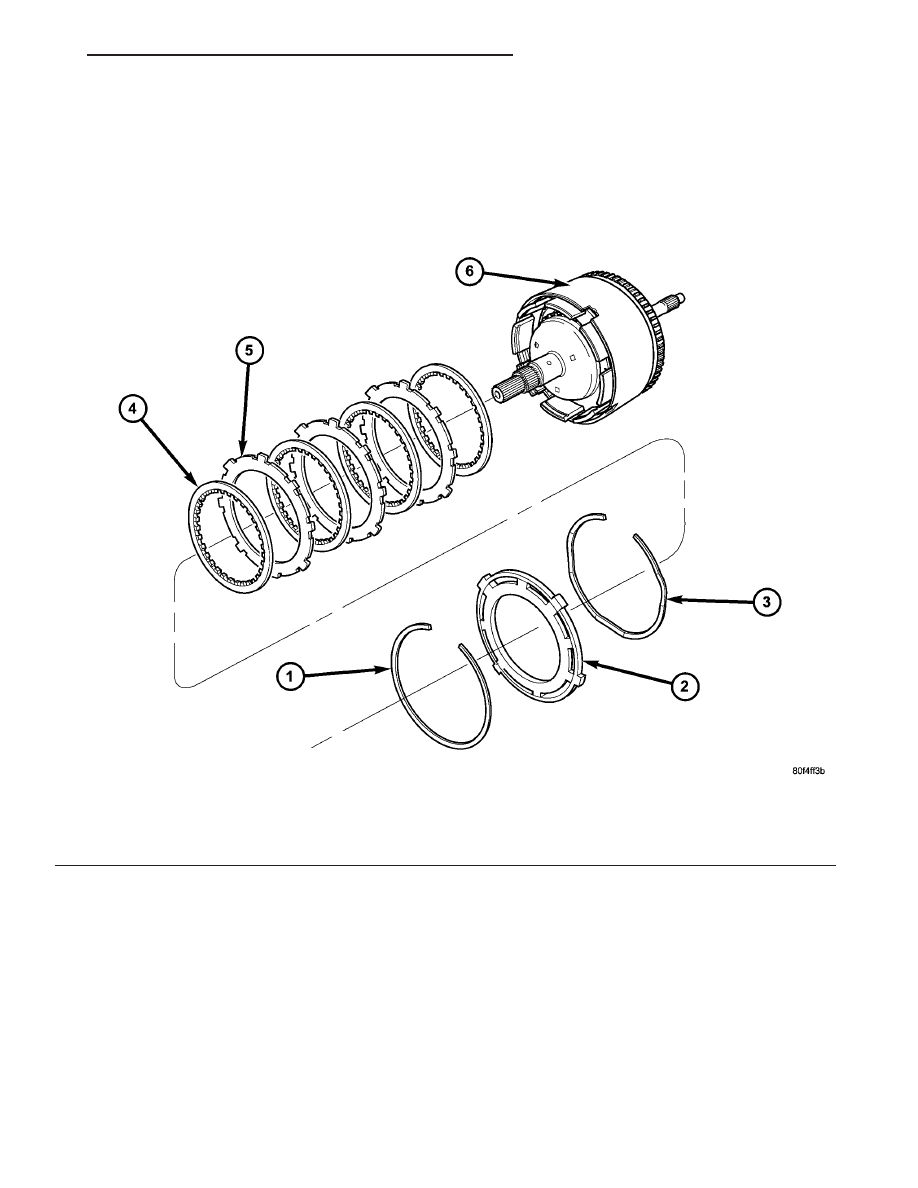

Fig. 233 Overdrive Clutch Assembly

1 - SNAP RING
2 - OD/REVERSE PRESSURE PLATE
3 - SNAP RING (WAVE)

4 - CLUTCH DISC (4)
5 - CLUTCH STEEL (3)
6 - INPUT CLUTCH ASSEMBLY

PT

41TE AUTOMATIC TRANSAXLE

21 - 411

INPUT CLUTCH ASSEMBLY (Continued)

(10) Remove and inspect OD and UD Shafts, as

well as #3 thrust washer and plate, and #2 needle
bearing (Fig. 234).

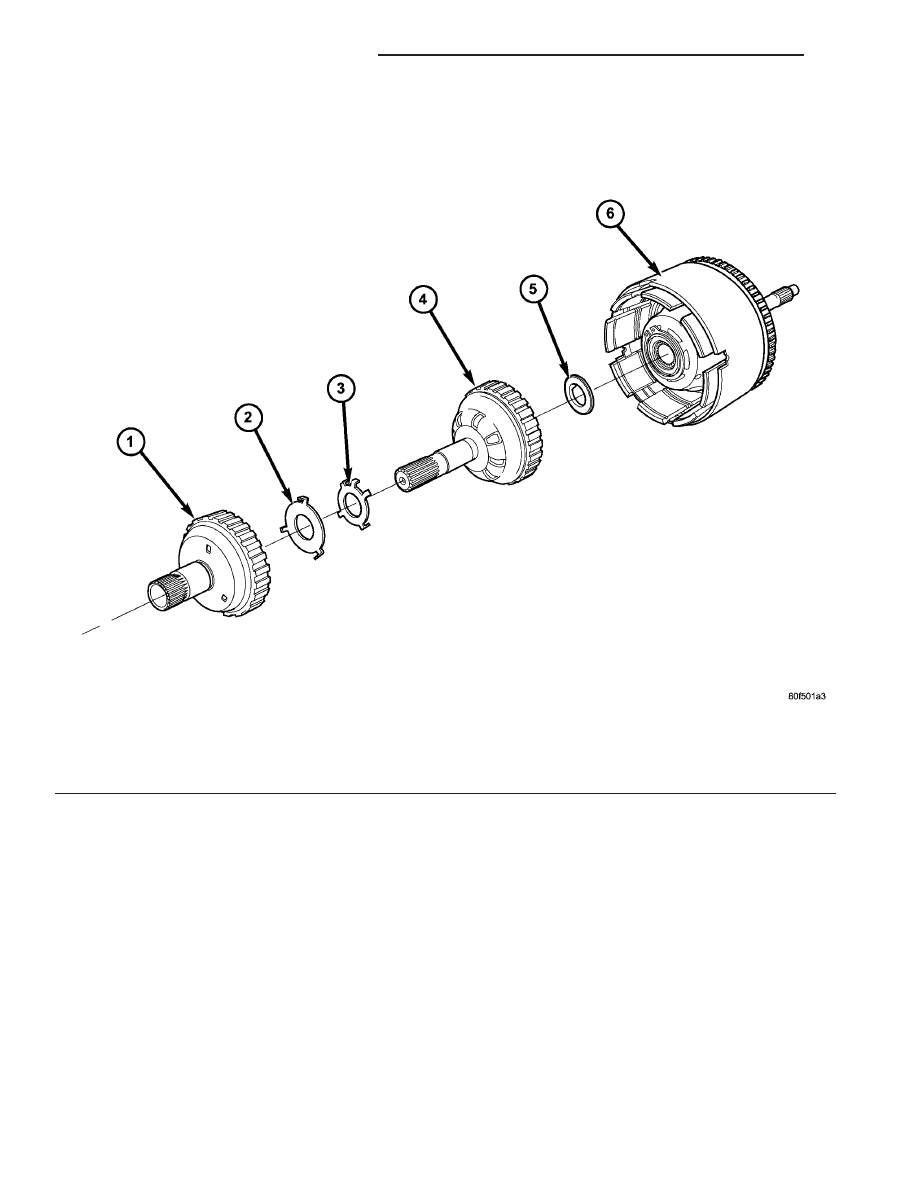

Fig. 234 Overdrive/Underdrive Shafts

1 - OVERDRIVE SHAFT
2 - #3 THRUST PLATE (3 TABS)
3 - #3 THRUST WASHER (5 TABS)

4 - UNDERDRIVE SHAFT
5 - #2 NEEDLE BEARING (3 TABS)
6 - INPUT CLUTCH ASSEMBLY

21 - 412

41TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

(11) Remove the OD/UD reaction plate tapered

snap ring, reaction plate, and first friction disc (Fig.
235).

(12) Remove the UD clutch flat snap ring and rest

of UD clutch pack (Fig. 235). Tag clutch pack for
assembly identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

(13) Using Tool 5059A and an arbor press, com-

press UD clutch piston/spring enough to remove snap
ring (Fig. 236) (Fig. 237).

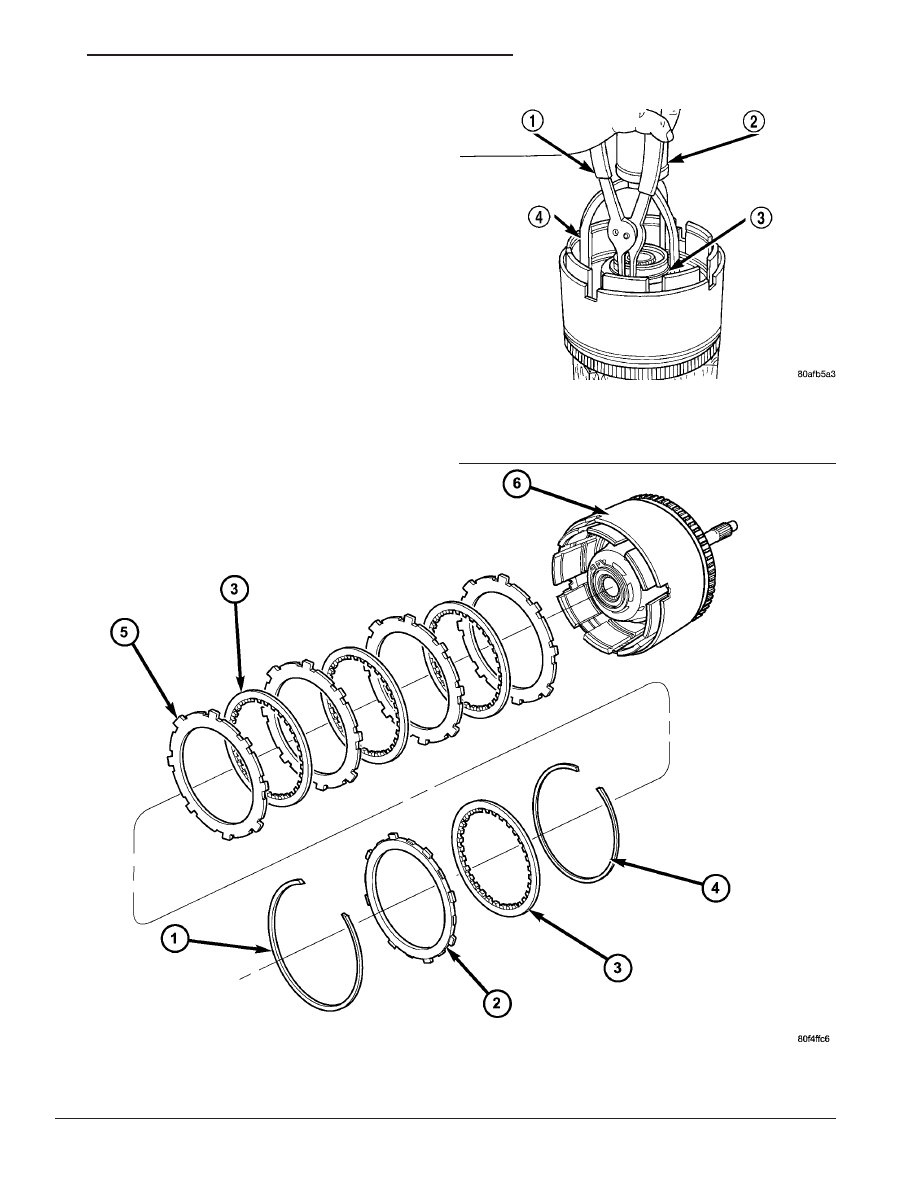

Fig. 235 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE
6 - INPUT CLUTCH ASSEMBLY

Fig. 236 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

PT

41TE AUTOMATIC TRANSAXLE

21 - 413

INPUT CLUTCH ASSEMBLY (Continued)
