closed (vented or applied), depending on its default
operating state. The result is an apply or release of a
frictional element.

The 2/4 and UD solenoids are normally applied,

which by design allow fluid to pass through in their
relaxed or “off” state. This allows transaxle limp-in
(P,R,N,2) in the event of an electrical failure.

The continuity of the solenoids and circuits are

periodically tested. Each solenoid is turned on or off
depending on its current state. An inductive spike
should be detected by the PCM/TCM during this test.
It no spike is detected, the circuit is tested again to
verify the failure. In addition to the periodic testing,
the solenoid circuits are tested if a speed ratio or
pressure switch error occurs.

PRESSURE SWITCHES

The PCM/TCM relies on three pressure switches to

monitor fluid pressure in the L/R, 2/4, and OD
hydraulic circuits. The primary purpose of these
switches is to help the PCM/TCM detect when clutch
circuit hydraulic failures occur. The range for the
pressure switch closing and opening points is 11-23
psi. Typically the switch opening point will be
approximately one psi lower than the closing point.
For example, a switch may close at 18 psi and open
at 17 psi. The switches are continuously monitored
by the PCM/TCM for the correct states (open or
closed) in each gear as shown in the following chart:

PRESSURE SWITCH STATES

GEAR

L/R

2/4

OD

R

OP

OP

OP

P/N

CL

OP

OP

1st

CL

OP

OP

2nd

OP

CL

OP

D

OP

OP

CL

OD

OP

CL

CL

OP = OPEN

CL = CLOSED

A Diagnostic Trouble Code (DTC) will set if the

PCM/TCM senses any switch open or closed at the
wrong time in a given gear.

The PCM/TCM also tests the 2/4 and OD pressure

switches when they are normally off (OD and 2/4 are
tested in 1st gear, OD in 2nd gear, and 2/4 in 3rd
gear). The test simply verifies that they are opera-
tional, by looking for a closed state when the corre-
sponding element is applied. Immediately after a
shift into 1st, 2nd, or 3rd gear with the engine speed
above 1000 rpm, the PCM/TCM momentarily turns
on element pressure to the 2/4 and/or OD clutch cir-
cuits to identify that the appropriate switch has
closed. If it doesn’t close, it is tested again. If the
switch fails to close the second time, the appropriate
Diagnostic Trouble Code (DTC) will set.

REMOVAL

(1) Disconnect the battery cables.
(2) Remove air cleaner assembly (Fig. 325).

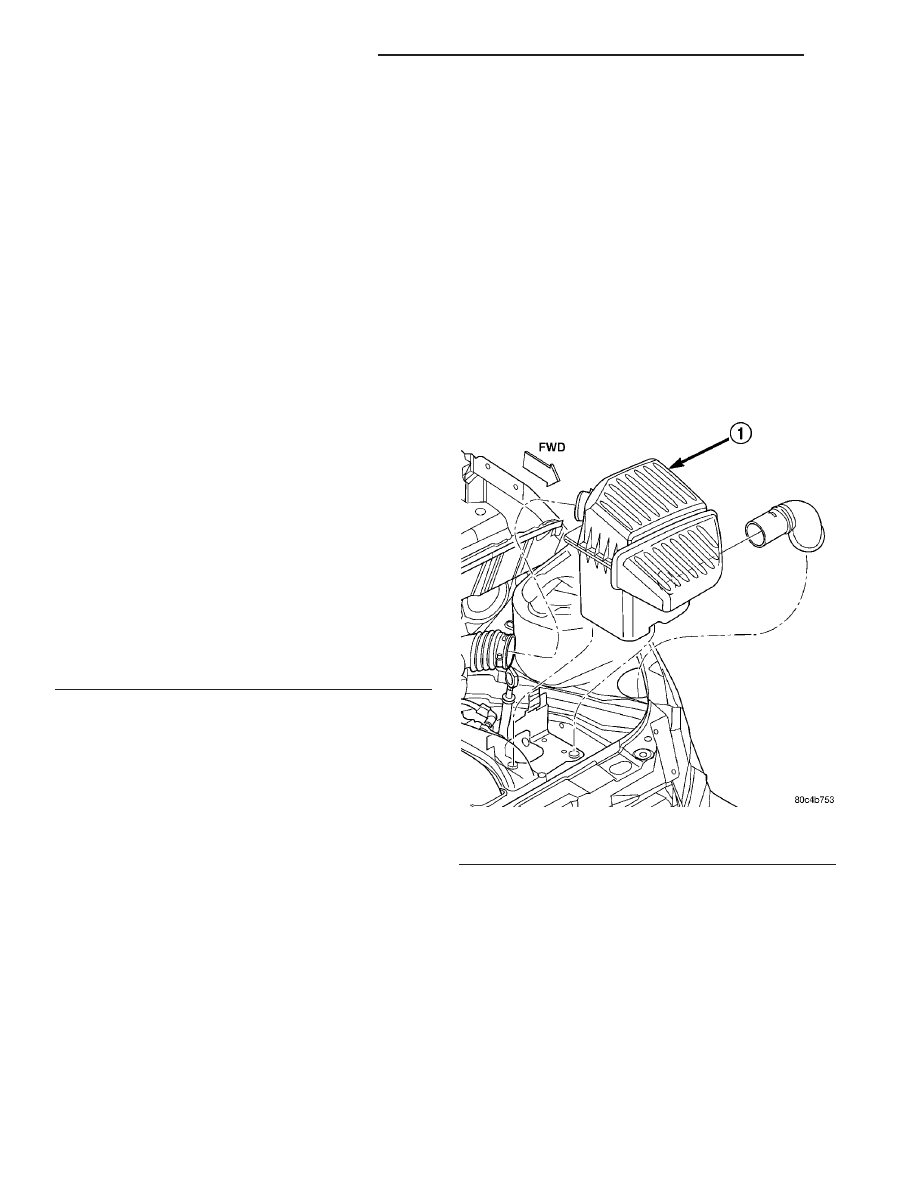

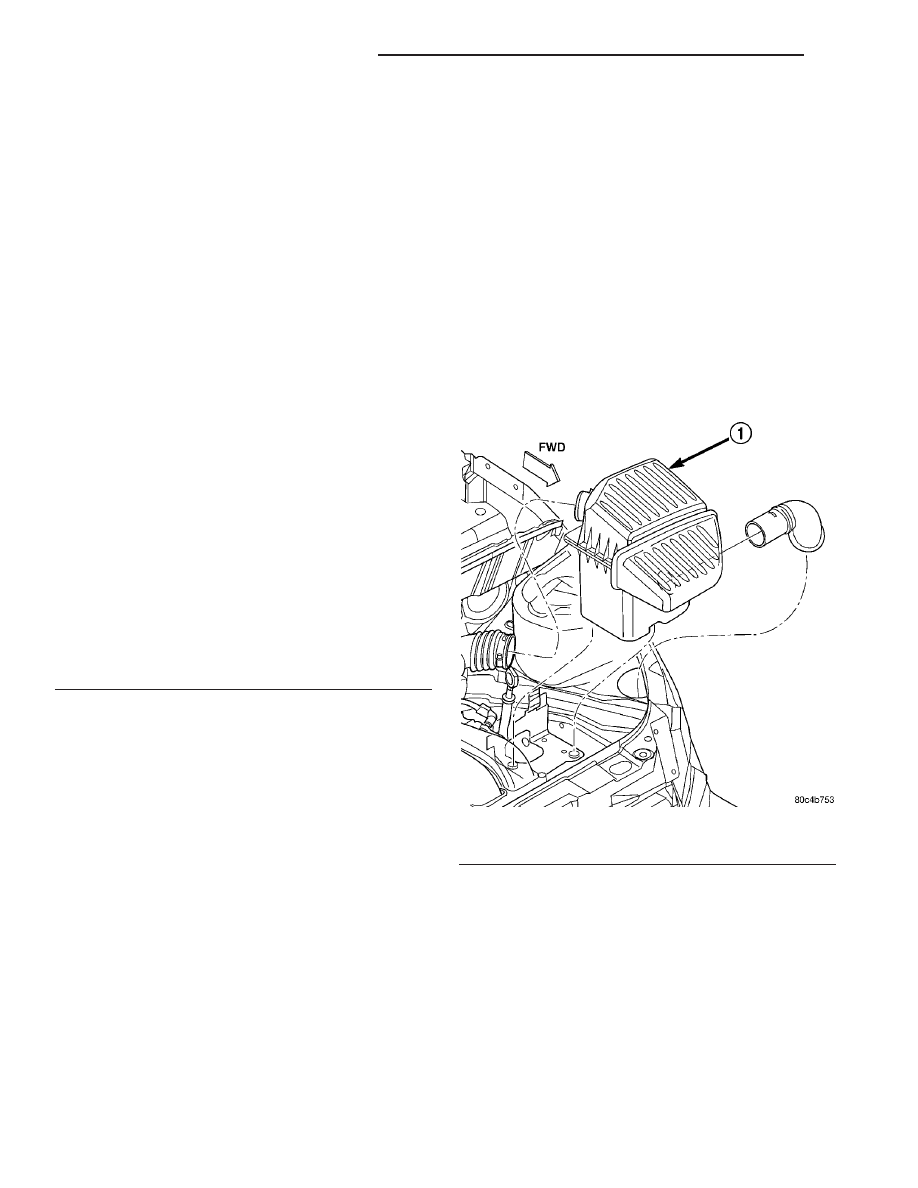

Fig. 325 Air Cleaner Assembly Removal/Installation

1 - AIR CLEANER ASSEMBLY

21 - 282

40TE AUTOMATIC TRANSAXLE

PT

SOLENOID/PRESSURE SWITCH ASSY (Continued)

(3) Remove the battery hold down clamp and

remove the battery (Fig. 326).

(4) Remove the battery tray (Fig. 327).

(5) Disconnect and remove the input speed sensor

(Fig. 328).

(6) Disconnect the transmission oil cooler lines.

Cap off hoses and fittings to prevent foreign matter
intrusion.

(7) Disconnect the solenoid/pressure switch assem-

bly connector.

(8) Remove

the

three

solenoid/pressure

switch

assembly-to-transaxle case bolts (Fig. 329).

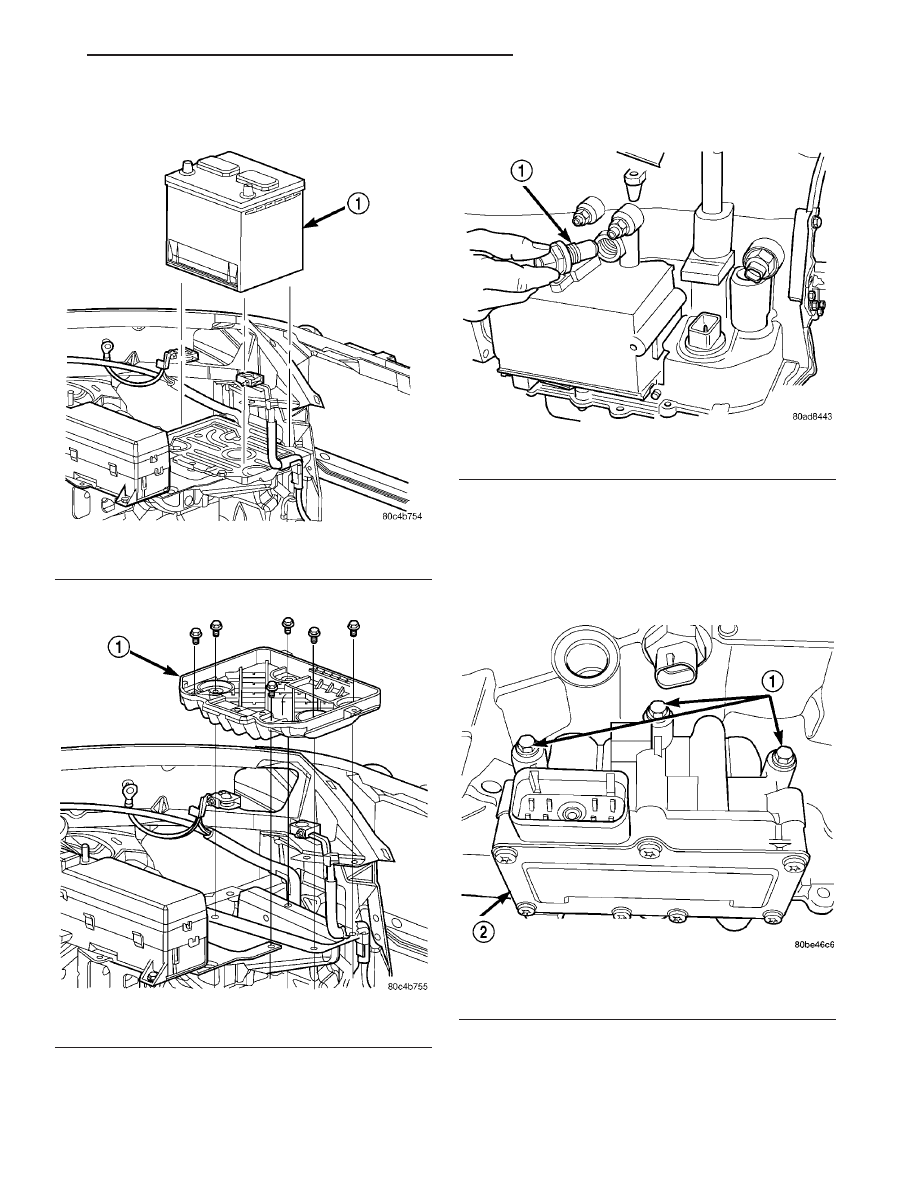

Fig. 326 Battery Removal/Installation

1 - BATTERY

Fig. 327 Battery Tray Removal/Installation

1 - BATTERY TRAY

Fig. 328 Input Speed Sensor

1 - INPUT (TURBINE) SPEED SENSOR

Fig. 329 Attaching Bolts

1 - BOLTS
2 - SOLENOID AND PRESSURE SWITCH ASSEMBLY

PT

40TE AUTOMATIC TRANSAXLE

21 - 283

SOLENOID/PRESSURE SWITCH ASSY (Continued)

(9) Remove solenoid/pressure switch assembly and

gasket (Fig. 330).

CAUTION: Be sure to keep foreign material from
entering ports in transaxle case. Erratic transaxle
operation and/or failure can result.

INSTALLATION

(1) Install solenoid/pressure switch assembly to

case using a new gasket (Fig. 330).

(2) Install bolts and torque to 13 N·m (110 in. lbs.)

(Fig. 329).

(3) Install 8-way connector and torque screw to 4

N·m (35 in. lbs.).

(4) Uncap and install transmission oil cooler lines.
(5) Install input speed sensor (Fig. 328) and torque

to 27 N·m (20 ft. lbs.).

(6) Install the battery tray (Fig. 327).
(7) Install the battery and hold down clamp (Fig.

326).

(8) Install air cleaner assembly (Fig. 325).
(9) Connect battery cables.
(10) Perform Transaxle Quick Learn Procedure.

Refer to SERVICE PROCEDURES.

SPEED SENSOR - INPUT

DESCRIPTION

The Input Speed Sensor is a two-wire magnetic

pickup device that generates AC signals as rotation
occurs. It is threaded into the transaxle case (Fig.
331), sealed with an o-ring (Fig. 332), and is consid-
ered a primary input to the Powertrain/Transmission
Control Module.

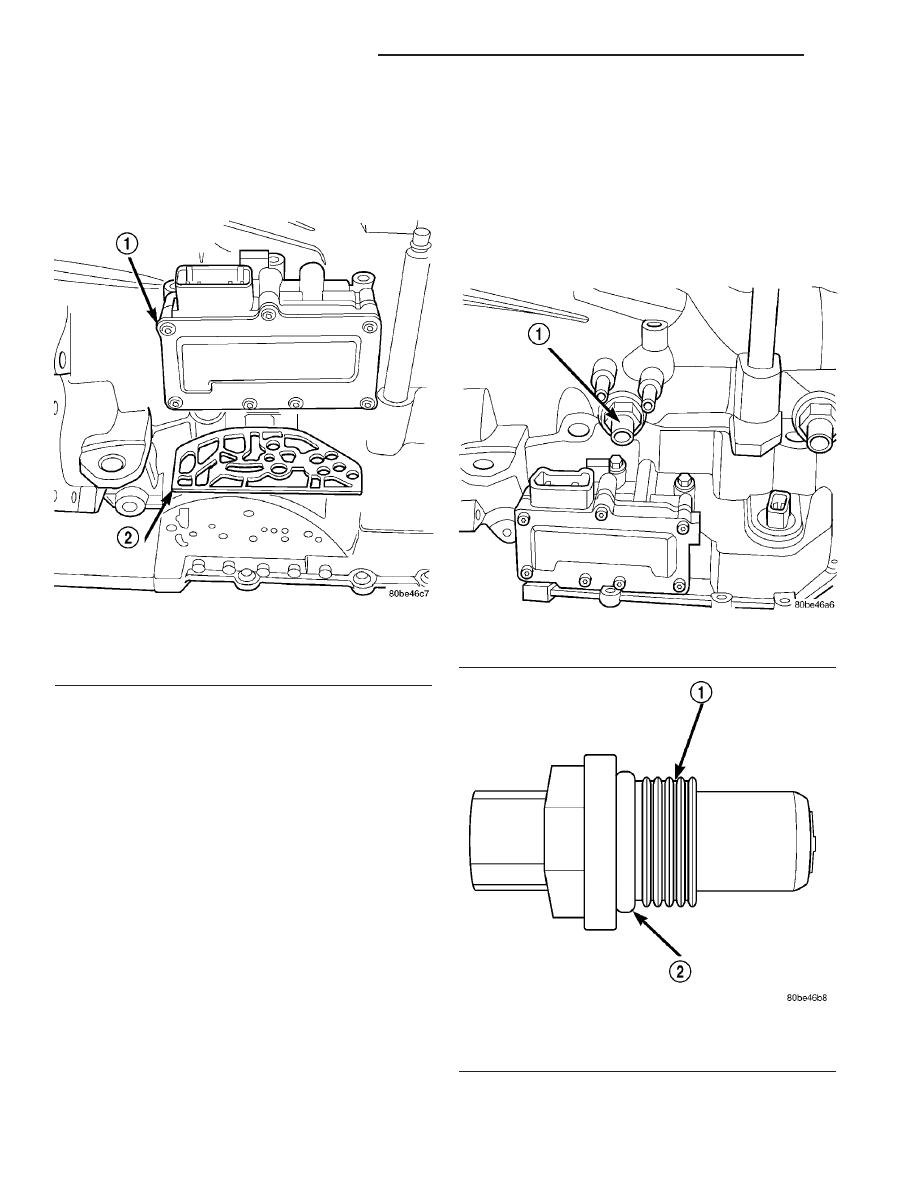

Fig. 330 Solenoid/Pressure Switch Assembly and

Gasket

1 - SOLENOID/PRESSURE SWITCH ASSEMBLY
2 - GASKET

Fig. 331 Input Speed Sensor Location

1 - INPUT SPEED SENSOR

Fig. 332 O-Ring Location

1 - INPUT SPEED SENSOR
2 - O-RING

21 - 284

40TE AUTOMATIC TRANSAXLE

PT

SOLENOID/PRESSURE SWITCH ASSY (Continued)

OPERATION

The Input Speed Sensor provides information on

how fast the input shaft is rotating. As the teeth of
the input clutch hub pass by the sensor coil (Fig.
333), an AC voltage is generated and sent to the
PCM/TCM. The PCM/TCM interprets this informa-
tion as input shaft rpm.

The PCM/TCM compares the input speed signal

with output speed signal to determine the following:

• Transmission gear ratio

• Speed ratio error detection

• CVI calculation
The PCM/TCM also compares the input speed sig-

nal and the engine speed signal to determine the fol-
lowing:

• Torque converter clutch slippage

• Torque converter element speed ratio

REMOVAL

CAUTION: When disconnecting speed sensor con-
nector, be sure that the connector weather seal
does not fall off or remain in old sensor.

(1) Disconnect the battery cables.
(2) Remove air cleaner assembly (Fig. 334).
(3) Remove the battery hold down clamp and

remove the battery (Fig. 335).

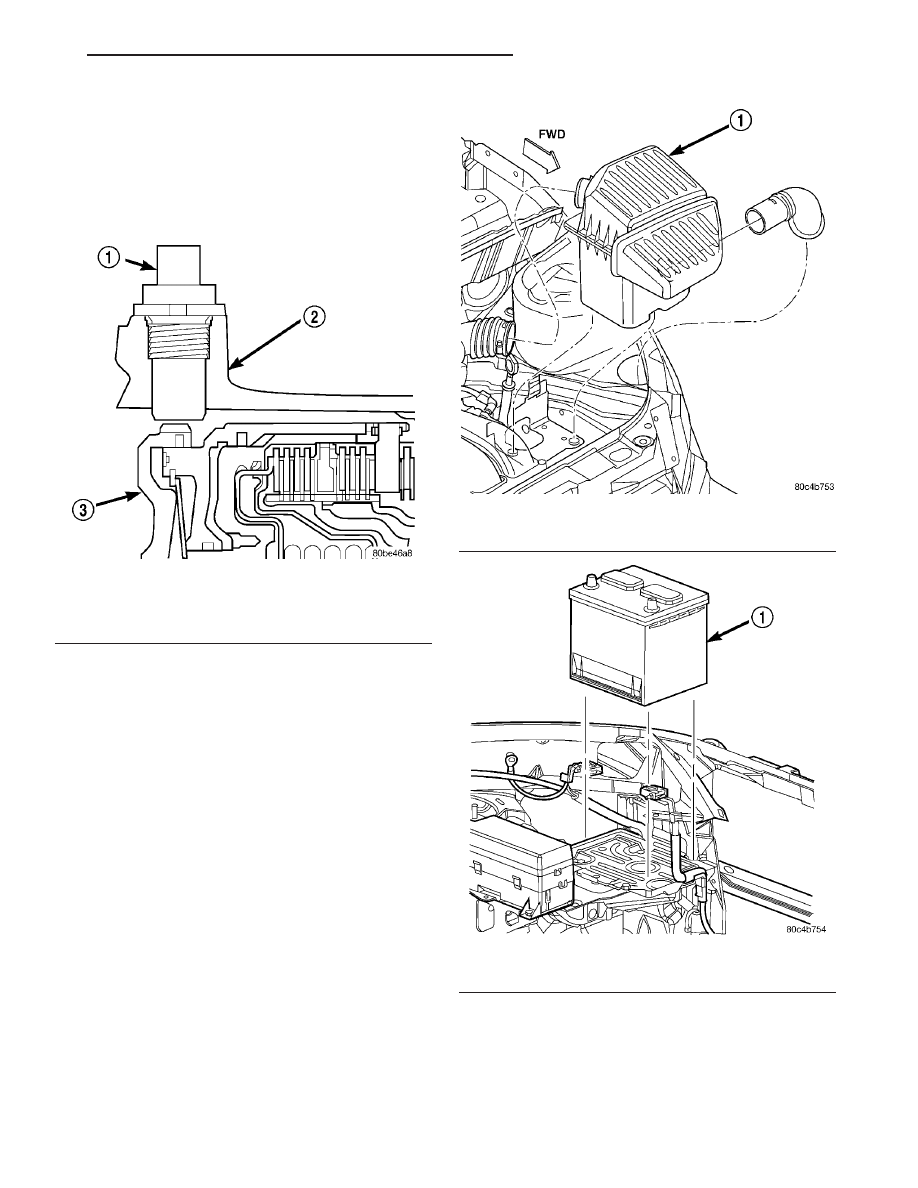

Fig. 333 Sensor Relation to Input Clutch Hub

1 - INPUT SPEED SENSOR
2 - TRANSAXLE CASE
3 - INPUT CLUTCH HUB

Fig. 334 Air Cleaner Assembly Removal/Installation

1 - AIR CLEANER ASSEMBLY

Fig. 335 Battery Removal/Installation

1 - BATTERY

PT

40TE AUTOMATIC TRANSAXLE

21 - 285

SPEED SENSOR - INPUT (Continued)
