(8) Position an appropriate piece of Plastigage

across both pump gears.

(9) Align the Plastigage to a flat area on the reac-

tion shaft support housing.

(10) Install the reaction shaft to the pump housing

(Fig. 293). Tighten the bolts to 27 N·m (20 ft. lbs.).

(11) Remove bolts and carefully separate the hous-

ings. Measure the Plastigage following the instruc-
tions supplied.

(12) Clearance between both gear end faces and

the reaction shaft support should be 0.020-0.046 mm
(0.0008-0.0018 in.).

ASSEMBLY

(1) Assemble oil pump as shown in (Fig. 299).

(2) Install and torque reaction shaft support-to-oil

pump housing bolts to 28 N·m (20 ft. lbs.) torque
(Fig. 300).

PLANETARY GEARTRAIN

DESCRIPTION

The planetary geartrain is located between the

input clutch assembly and the rear of the transaxle
case. The planetary geartrain consists of two sun
gears, two planetary carriers, two annulus (ring)
gears, and one output shaft (Fig. 301).

OPERATION

The planetary geartrain utilizes two planetary gear

sets that connect the transmission input shaft to the
output shaft. Input and holding clutches drive or lock
different planetary members to change output ratio
or direction.

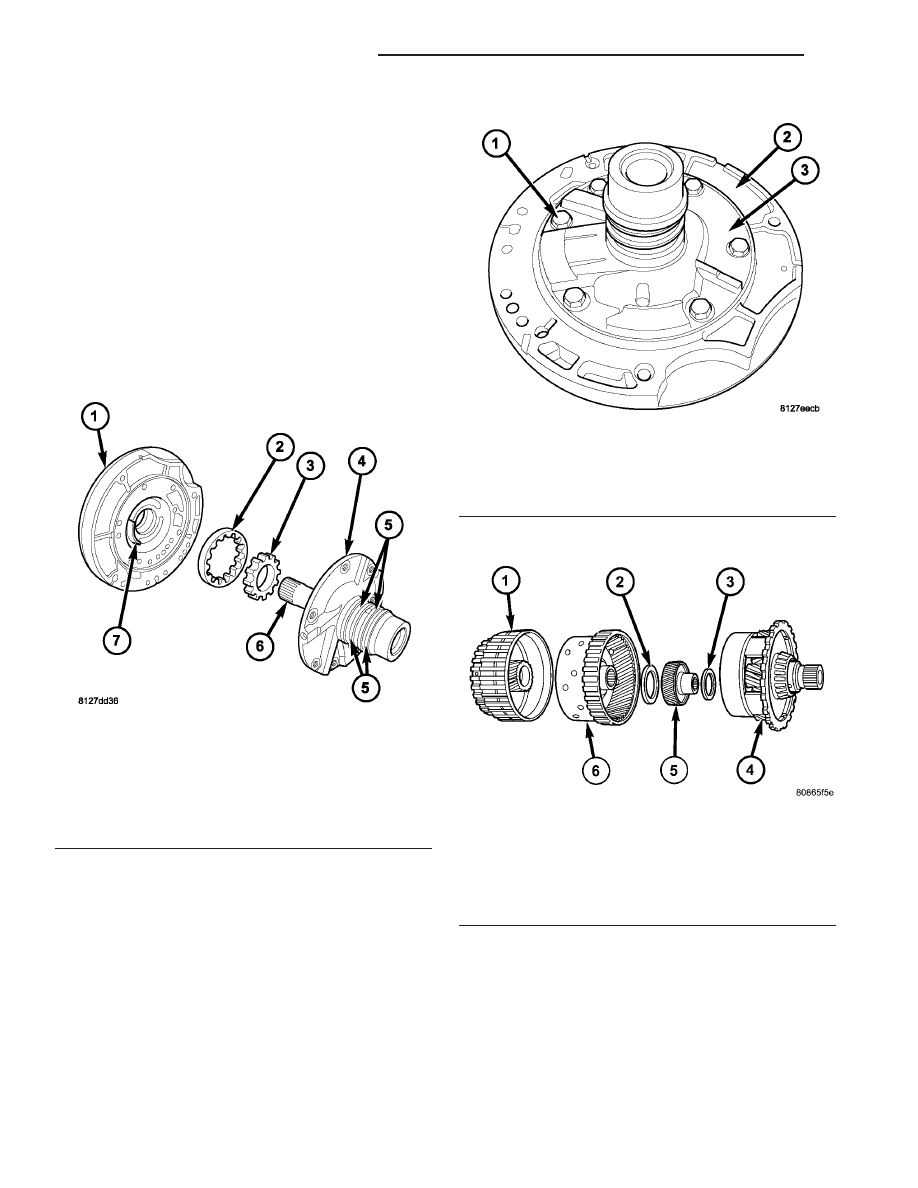

Fig. 299 Oil Pump Assembly

1 - PUMP BODY
2 - OUTER GEAR
3 - INNER GEAR
4 - REACTION SHAFT SUPPORT
5 - SEAL RINGS (4)
6 - REACTION SHAFT
7 - CRESCENT

Fig. 300 Reaction Support-to-Pump Body Bolts

1 - BOLT (6)
2 - PUMP BODY
3 - REACTION SHAFT SUPPORT

Fig. 301 Planetary Geartrain

1 - FRONT SUN GEAR ASSEMBLY
2 - #6 THRUST BEARING
3 - #7 THRUST BEARING
4 - REAR CARRIER/FRONT ANNULUS ASSEMBLY
5 - REAR SUN GEAR
6 - FRONT CARRIER/REAR ANNULUS ASSEMBLY

21 - 274

40TE AUTOMATIC TRANSAXLE

PT

OIL PUMP (Continued)

SEAL - OIL PUMP

REMOVAL

(1) Remove transaxle from vehicle (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC - 41TE
- REMOVAL).

(2) Using Tool C-3981-B, remove oil pump seal

(Fig. 302).

INSTALLATION

(1) Using Tool C-4193, install oil pump seal (Fig.

303).

(2) Install transaxle to vehicle (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC - 41TE
- INSTALLATION).

SHIFT INTERLOCK CABLE

REMOVAL

(1) Disconnect the battery negative cable.
(2) Loosen set screw and remove knob from shifter

handle (Fig. 304).

(3) Remove the center console assembly as shown

in (Fig. 305).

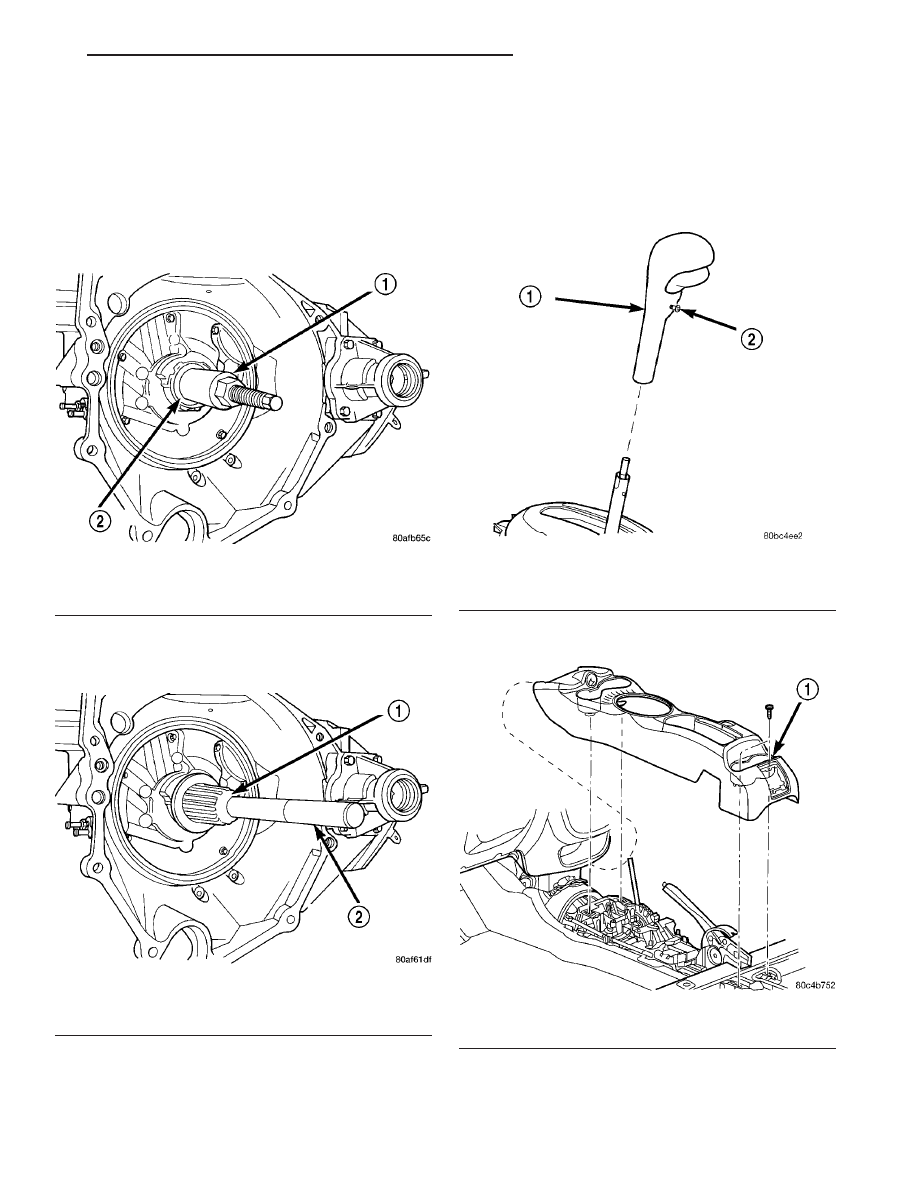

Fig. 302 Remove Oil Pump Seal

1 - TOOL C-3981–B
2 - OIL PUMP SEAL

Fig. 303 Install Oil Pump Seal

1 - TOOL C-4193
2 - HANDLE TOOL C-4171

Fig. 304 Gearshift Knob Removal/Installation

1 - SHIFTER KNOB
2 - SET SCREW

Fig. 305 Center Console Removal/Installation

1 - CENTER CONSOLE

PT

40TE AUTOMATIC TRANSAXLE

21 - 275

(4) Remove shifter bezel (Fig. 306).

(5) Disconnect the shifter/ignition interlock cable

from the shifter lever and bracket as shown in (Fig.
307). Remove the cable core end from the plastic cam
of the shifter mechanism and release cable from
shifter bracket

(6) Remove the steering column lower cover (Fig.

308).

(7) Remove the steering column upper and lower

shrouds (Fig. 309).

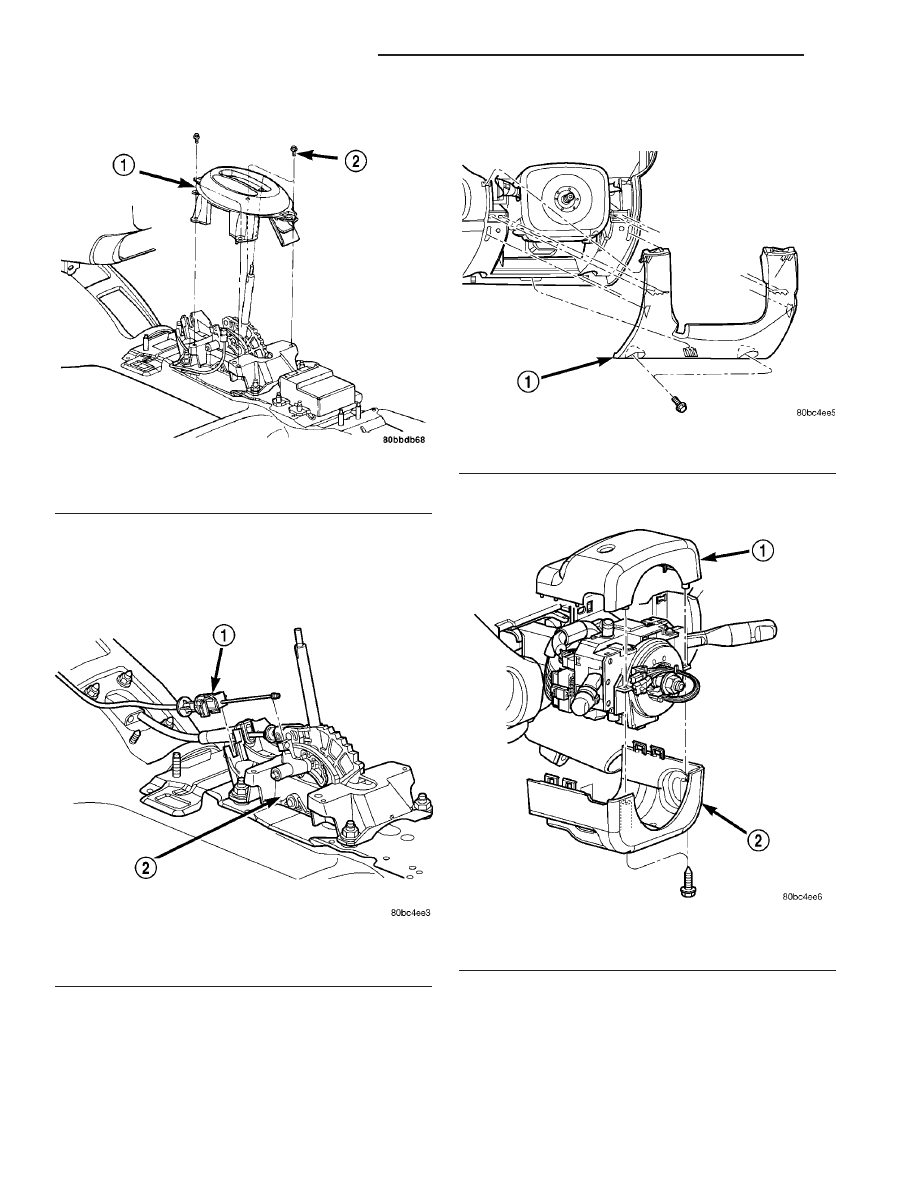

Fig. 306 Shifter Bezel Removal/Installation

1 - BEZEL
2 - SCREW (4)

Fig. 307 Interlock Cable at Shifter Assembly

1 - INTERLOCK CABLE
2 - SHIFTER ASSEMBLY

Fig. 308 Steering Column Lower Cover

1 - LOWER COVER

Fig. 309 Steering Column Shrouds

1 - UPPER SHROUD
2 - LOWER SHROUD

21 - 276

40TE AUTOMATIC TRANSAXLE

PT

SHIFT INTERLOCK CABLE (Continued)

(8) Disconnect the Brake/Transmission Shift Inter-

lock (BTSI) solenoid connector from the interlock
cable (Fig. 310).

(9) Rotate the ignition key to the “OFF” or “ON/

RUN” position (Fig. 311).

(10) Squeeze

the

interlock

cable

locking

tab.

Remove the cable from the interlock housing (Fig.
312).

(11) Release cable from retaining clips and remove

through opening under steering column.

INSTALLATION

CAUTION: When installing interlock cable assembly,
care must be taken not to bend exposed cable wire
and slug at shifter end of cable.

(1) Route interlock cable through hole in instru-

ment panel below steering column and around to
gear shifter assembly.

(2) Turn the ignition key to the “OFF” or “ON/

RUN” position (Fig. 311).

(3) Install the interlock cable into the interlock

housing at the steering column (Fig. 313). Verify the
cable snaps into the housing and is fully seated.

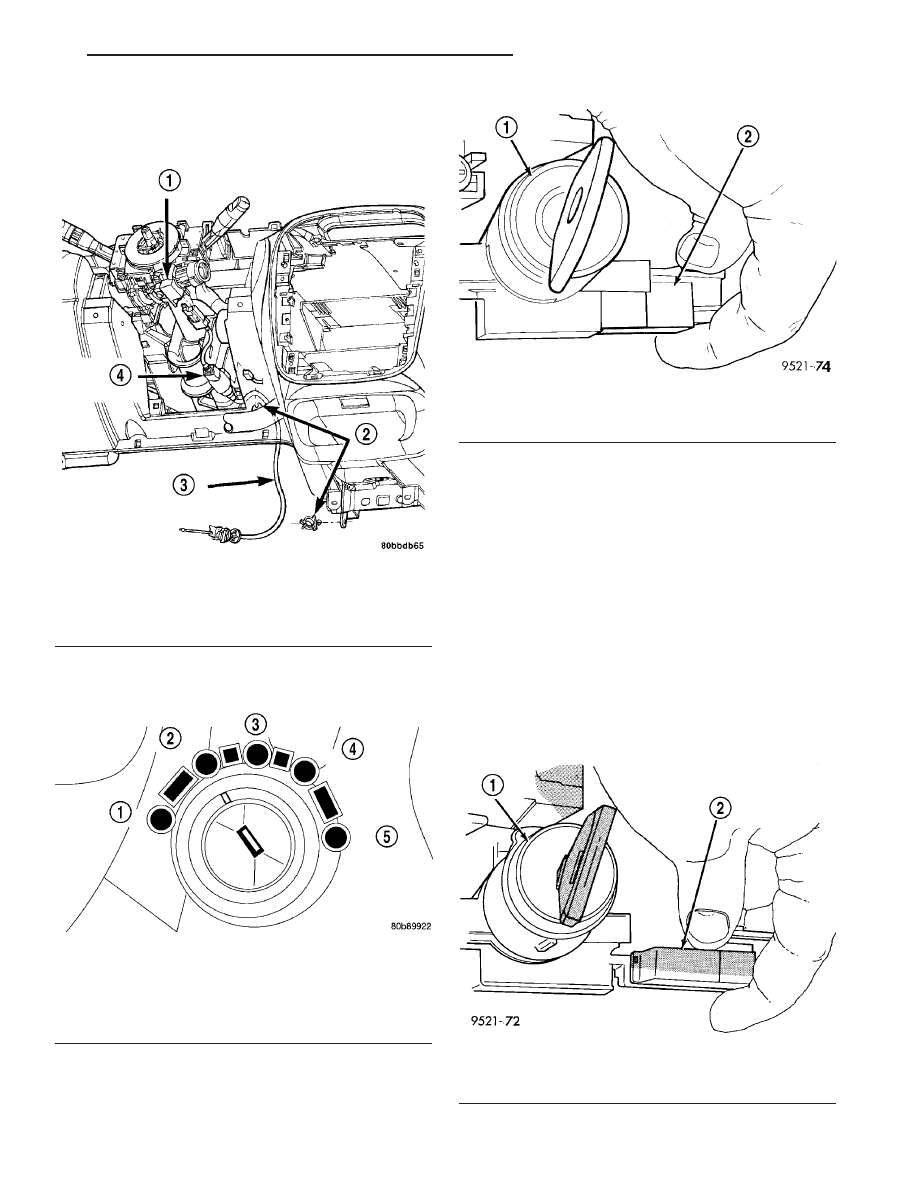

Fig. 310 Interlock Cable at Steering Column-Typical

1 - IGNITION SWITCH
2 - CLIP
3 - INTERLOCK CABLE
4 - BTSI SOLENOID

Fig. 311 Ignition Key/Switch Positions

1 - ACC
2 - LOCK
3 - OFF
4 - ON/RUN
5 - START

Fig. 312 Interlock Cable and Connector

1 - IGNITION LOCK CYLINDER
2 - INTERLOCK CABLE

Fig. 313 Interlock Cable at Interlock Housing

1 - IGNITION SWITCH
2 - INTERLOCK CABLE

PT

40TE AUTOMATIC TRANSAXLE

21 - 277

SHIFT INTERLOCK CABLE (Continued)
