(53) Using setup as shown in (Fig. 74), remove

output gear bearing cone.

(54) Remove rear carrier assembly from transaxle

(Fig. 75).

(55) Remove rear carrier assembly bearing cone

using setup shown in (Fig. 76).

(56) Install low/reverse spring compressor tool as

shown in (Fig. 77) (Fig. 78).

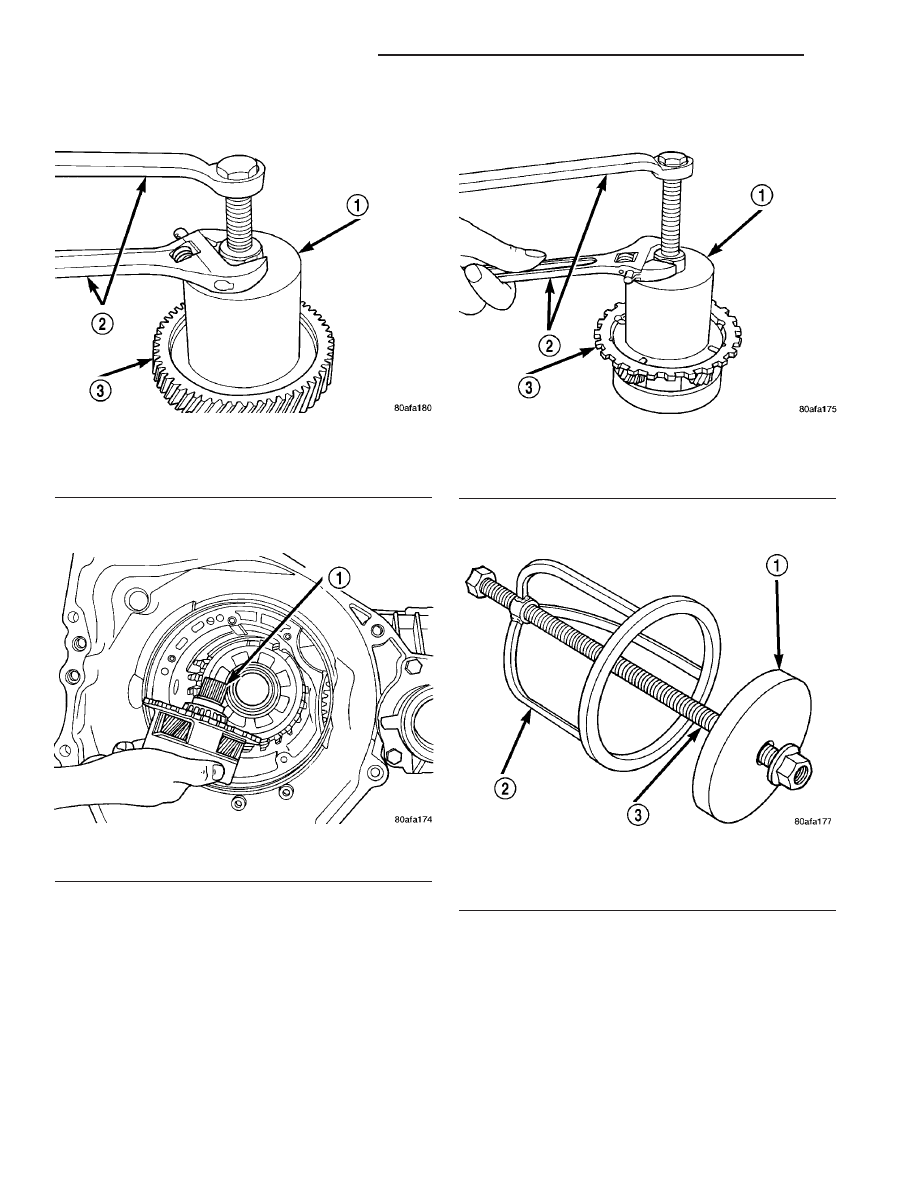

Fig. 74 Remove Bearing Cone

1 - TOOL 5048 WITH JAWS 5048–5 AND BUTTON L-4539–2
2 - WRENCHES
3 - OUTPUT GEAR

Fig. 75 Remove Rear Carrier Assembly

1 - REAR CARRIER ASSEMBLY

Fig. 76 Remove Rear Carrier Bearing Cone

1 - TOOL 5048 WITH JAWS 5048–3 AND BUTTON 6055
2 - WRENCHES
3 - REAR CARRIER ASSEMBLY

Fig. 77 Low/Reverse Spring Compressor Tool

1 - TOOL 6057
2 - TOOL 5059
3 - TOOL 5058–3

21 - 178

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(57) Compress low/reverse piston return spring

and remove snap ring (Fig. 79).

(58) Remove low/reverse spring compressor tool

and low reverse piston return spring (Fig. 80).

(59) Using a suitable punch , drive out park guide

bracket pivot shaft plug (Fig. 81).

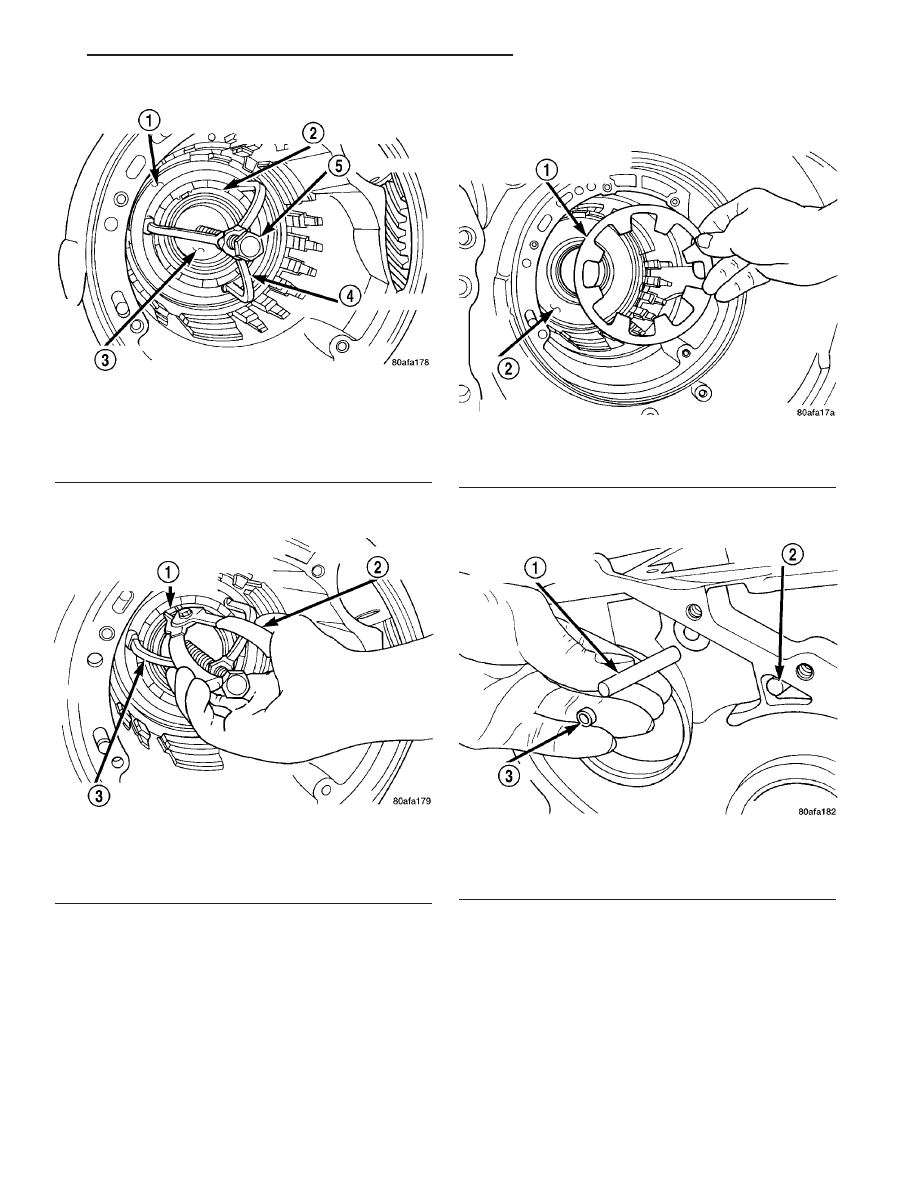

Fig. 78 Compressor Tool in Use

1 - LOW/REVERSE CLUTCH RETURN SPRING
2 - SNAP RING (INSTALL AS SHOWN)
3 - TOOL 6057
4 - TOOL 5059
5 - TOOL 5058–3

Fig. 79 Install Snap Ring

1 - SNAP RING OPENING MUST BE BETWEEN SPRING LEVERS
(AS SHOWN)
2 - SNAP RING PLIERS
3 - TOOL 6057

Fig. 80 Low/Reverse Piston

1 - LOW/REVERSE PISTON RETURN SPRING
2 - PISTON

Fig. 81 Remove Anchor Shaft and Plug

1 - GUIDE BRACKET ANCHOR SHAFT
2 - PIVOT SHAFT
3 - ANCHOR SHAFT PLUG

PT

40TE AUTOMATIC TRANSAXLE

21 - 179

40TE AUTOMATIC TRANSAXLE (Continued)

(60) Using ordinary pliers, remove pivot shaft and

guide bracket assembly (Fig. 82).

(61) Inspect guide bracket components for exces-

sive wear and replace if necessary (Fig. 83).

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

(62) Remove low/reverse clutch piston (Fig. 84).

(63) Remove

low/reverse

piston

retainer-to-case

screws (Fig. 85).

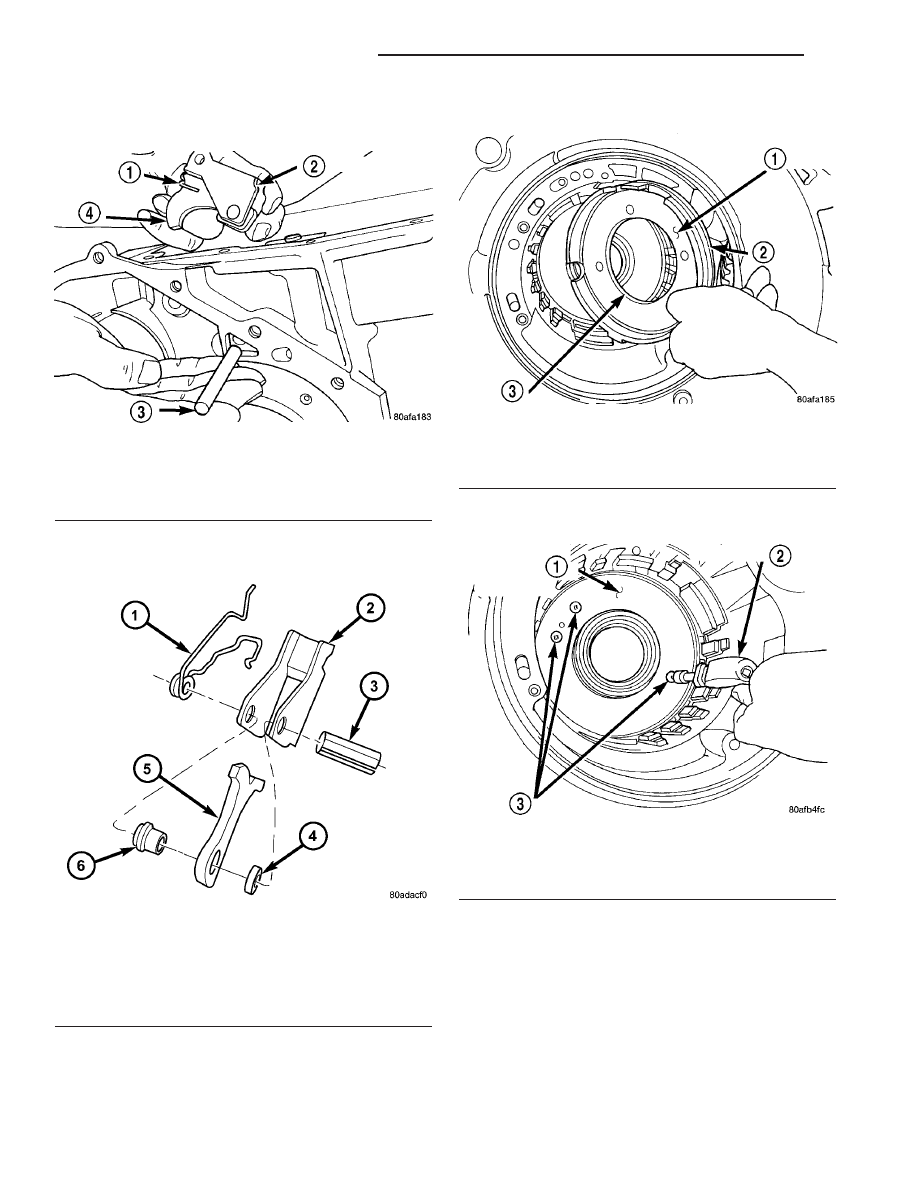

Fig. 82 Pivot Shaft and Guide Bracket

1 - ANTIRACHET SPRING
2 - GUIDE BRACKET
3 - PIVOT SHAFT
4 - PAWL

Fig. 83 Guide Bracket Disassembled

1 - ANTIRATCHET SPRING
2 - GUIDE BRACKET
3 - SPLIT SLEEVE
4 - SPACER
5 - PAWL
6 - STEPPED SPACER

Fig. 84 Remove Low/Reverse Clutch Piston

1 - LOW/REVERSE CLUTCH PISTON
2 - BONDED SEAL
3 - BONDED SEAL

Fig. 85 Remove Piston Retainer-to-Case Screws

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - SCREWDRIVER
3 - TORX-LOC SCREWS

21 - 180

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(64) Remove low/reverse piston retainer (Fig. 86).

(65) Remove

low/reverse

piston

retainer-to-case

gasket (Fig. 87).

(66) Using a hammer and suitable drift, drive out

inner output bearing cup (Fig. 88).

(67) Using tool 6062, remove outer output bearing

cup (Fig. 89).

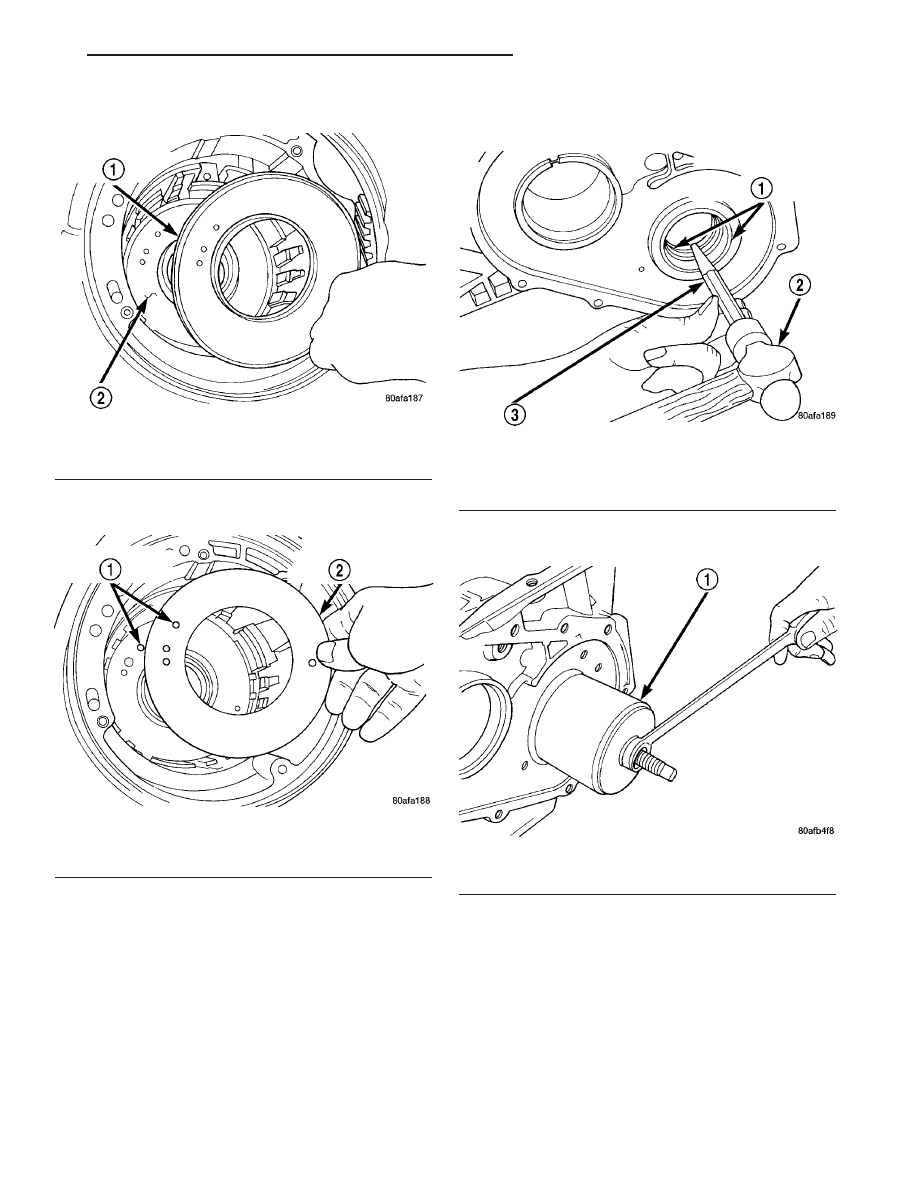

Fig. 86 Remove Piston Retainer

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - GASKET

Fig. 87 Remove Piston Retainer Gasket

1 - GASKET HOLES MUST LINE UP
2 - LOW/REVERSE CLUTCH PISTON RETAINER GASKET

Fig. 88 Remove Output Bearing Inner Cup

1 - OUTPUT BEARING CUPS (REPLACE IN PAIRS)
2 - HAMMER
3 - BRASS DRIFT

Fig. 89 Remove Output Bearing Outer

1 - TOOL 6062
