Chrysler PT Cruiser. Manual - part 807

ASSEMBLY

CAUTION:

The

cooler

bypass

valve

must

be

replaced if transaxle failure has occurred. Do not
attempt to reuse or clean old valve.

NOTE: If transaxle is being overhauled (clutch
and/or seal replacement), the TCM/PCM Quick Learn
procedure must be performed. (Refer to 8 - ELEC-
TRICAL/ELECTRONIC CONTROL MODULES/TRANS-
MISSION

CONTROL

MODULE

-

STANDARD

PROCEDURE)

(1) Install both output bearing cups using Tool

5050 (Fig. 90).

(2) Install low/reverse piston retainer gasket (Fig.

91). Make sure gasket holes line up with case.

(3) Install low/reverse piston retainer (Fig. 92).

(4) Install low/reverse piston retainer-to-case bolts

(Fig. 93) and torque to 5 N·m (45 in. lbs.).

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

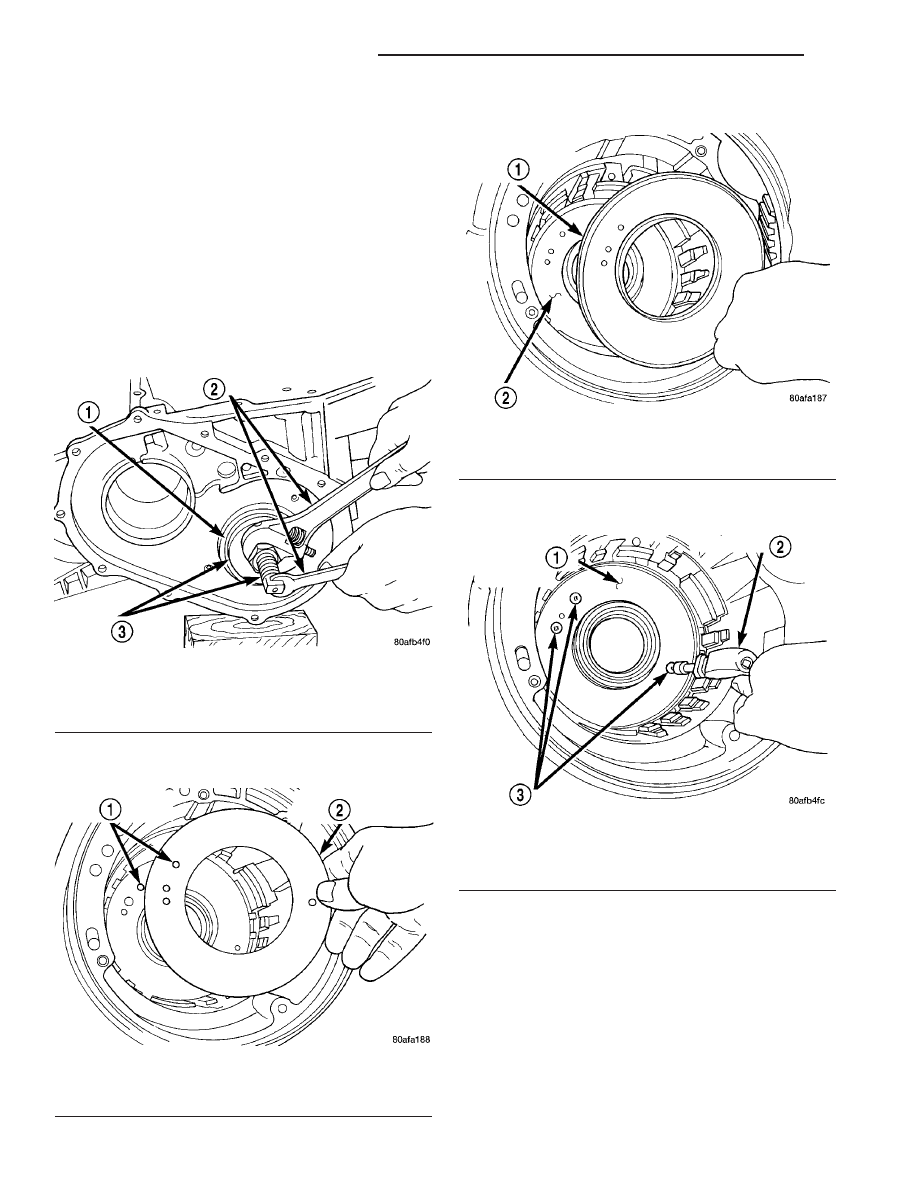

Fig. 90 Install Both Output Bearing Cups

1 - OUTPUT BEARING CUPS
2 - WRENCHES
3 - TOOL 5050

Fig. 91 Install Piston Retainer Gasket

1 - GASKET HOLES MUST LINE UP
2 - LOW/REVERSE CLUTCH PISTON RETAINER GASKET

Fig. 92 Install Piston Retainer

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - GASKET

Fig. 93 Install Piston Retainer-to-Case Screws

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - SCREWDRIVER
3 - TORX-LOC SCREWS

21 - 182

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(5) Install low/reverse clutch piston (Fig. 94).

(6) Assemble park guide bracket assembly (Fig.

96) (Fig. 95).

(7) Install guide bracket into position and insert

pivot shaft (Fig. 97).

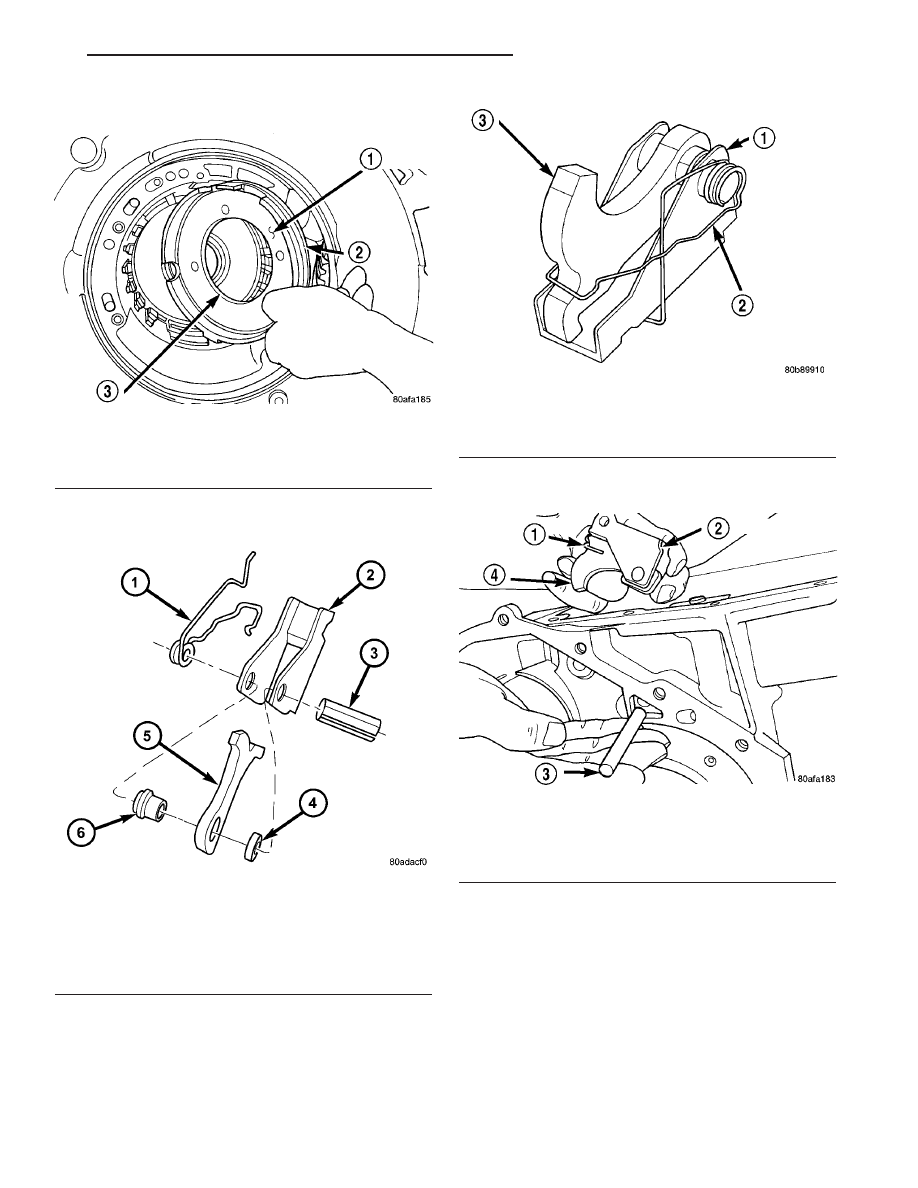

Fig. 94 Install Low/Reverse Clutch Piston

1 - LOW/REVERSE CLUTCH PISTON
2 - BONDED SEAL
3 - BONDED SEAL

Fig. 95 Guide Bracket Disassembled

1 - ANTIRATCHET SPRING
2 - GUIDE BRACKET
3 - SPLIT SLEEVE
4 - SPACER
5 - PAWL
6 - STEPPED SPACER

Fig. 96 Guide Bracket

1 - GUIDE BRACKET
2 - ANTIRATCHET SPRING (MUST BE ASSEMBLED AS SHOWN)
3 - PAWL

Fig. 97 Pivot Shaft and Guide Bracket

1 - ANTIRACHET SPRING
2 - GUIDE BRACKET
3 - PIVOT SHAFT
4 - PAWL

PT

40TE AUTOMATIC TRANSAXLE

21 - 183

40TE AUTOMATIC TRANSAXLE (Continued)

(8) Install anchor shaft and plug (Fig. 98). Make

sure guide bracket and split sleeve are in contact
with the rear of the transaxle case.

(9) Install low/reverse piston return spring (Fig.

99).

(10) Install low/reverse spring compressor into

position (Fig. 100). Compress low/reverse piston and
install snap ring as shown in (Fig. 101).

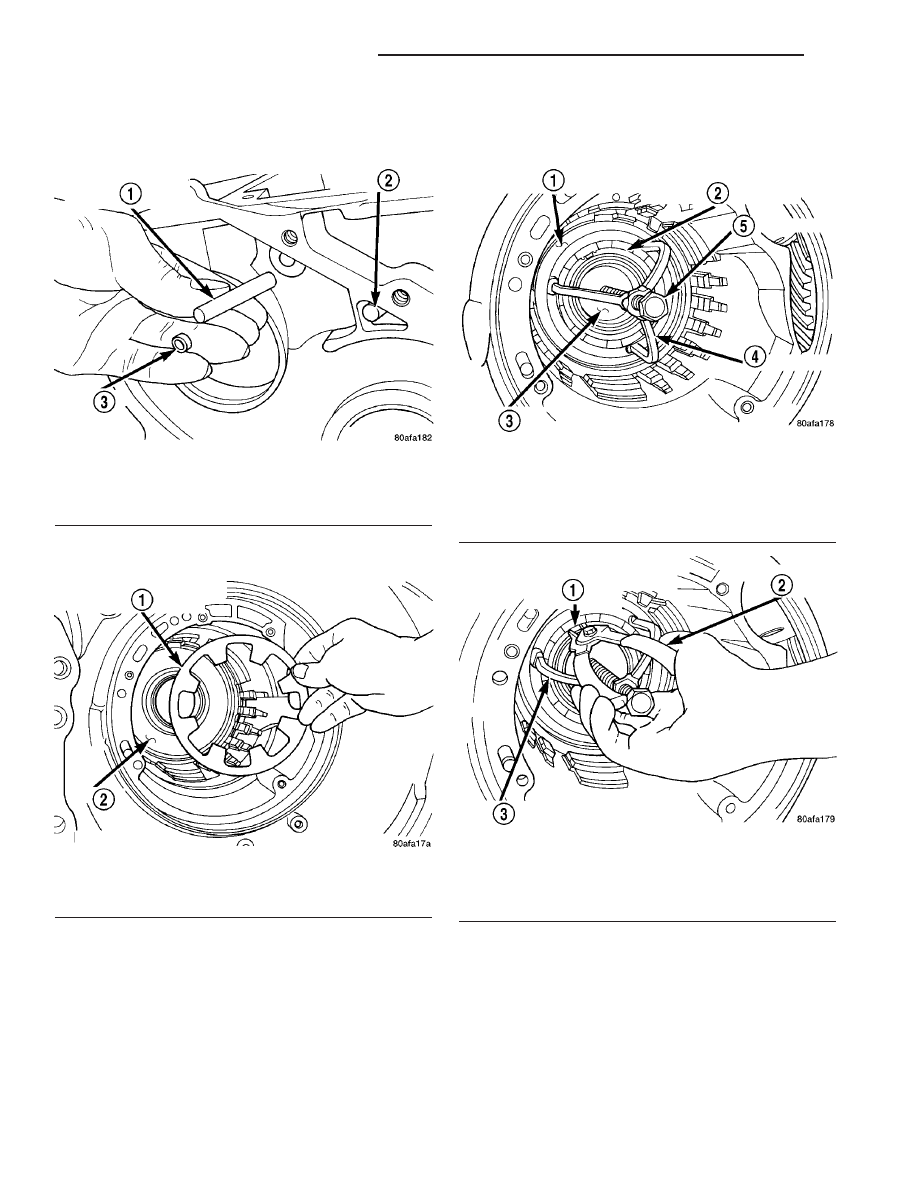

Fig. 98 Install Anchor Shaft and Plug

1 - GUIDE BRACKET ANCHOR SHAFT
2 - PIVOT SHAFT
3 - ANCHOR SHAFT PLUG

Fig. 99 Low/Reverse Piston Return Spring

1 - LOW/REVERSE PISTON RETURN SPRING
2 - PISTON

Fig. 100 Compressor Tool in Use

1 - LOW/REVERSE CLUTCH RETURN SPRING
2 - SNAP RING (INSTALL AS SHOWN)
3 - TOOL 6057
4 - TOOL 5059
5 - TOOL 5058–3

Fig. 101 Install Snap Ring

1 - SNAP RING OPENING MUST BE BETWEEN SPRING LEVERS
(AS SHOWN)
2 - SNAP RING PLIERS
3 - TOOL 6057

21 - 184

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(11) Install rear carrier bearing cone using Tool

6053 (Fig. 102).

(12) Install rear carrier assembly to transaxle case

(Fig. 103).

(13) Install output gear bearing cone using Tool

5052 (Fig. 104).

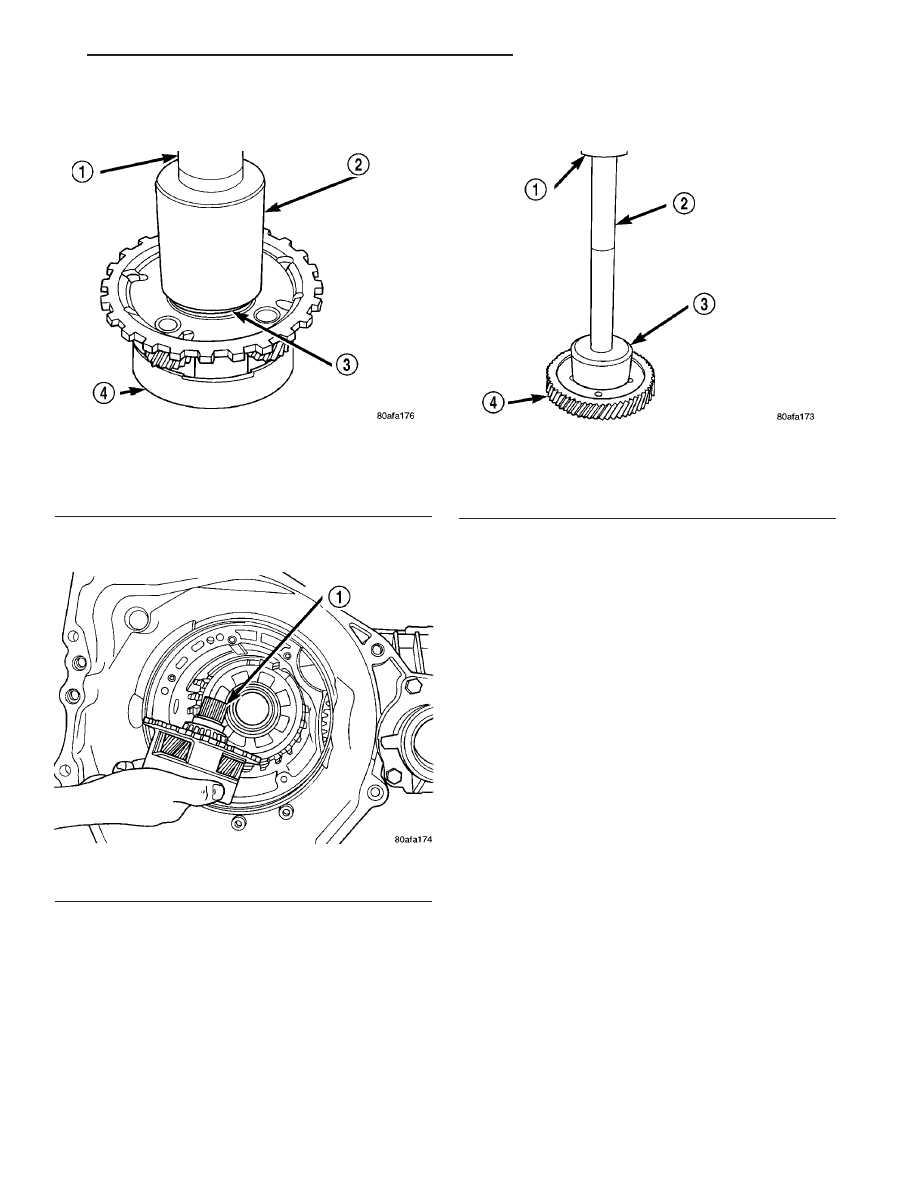

Fig. 102 Install Rear Carrier Bearing Cone

1 - ARBOR PRESS RAM
2 - TOOL 6053
3 - NEW BEARING CONE
4 - REAR CARRIER ASSEMBLY

Fig. 103 Install Rear Carrier Assembly

1 - REAR CARRIER ASSEMBLY

Fig. 104 Install Output Gear Bearing Cone

1 - ARBOR PRESS RAM
2 - HANDLE C-4171
3 - TOOL 5052
4 - OUTPUT GEAR

PT

40TE AUTOMATIC TRANSAXLE

21 - 185

40TE AUTOMATIC TRANSAXLE (Continued)
