GEAR SHIFT CABLE

REMOVAL

NOTE: The crossover and selector cables are man-
ufactured as a cable “assembly” and cannot be ser-
viced individually.

(1) Pull up on gearshift knob with moderate force

to remove from gearshift mechanism (Fig. 100).

(2) Remove shifter boot/bezel assembly from con-

sole by lifting up at mounting ring area (Fig. 101).

(3) Remove the center console assembly as shown

in (Fig. 102).

(4) Remove crossover cable retaining clip and dis-

connect from shift lever (Fig. 103).

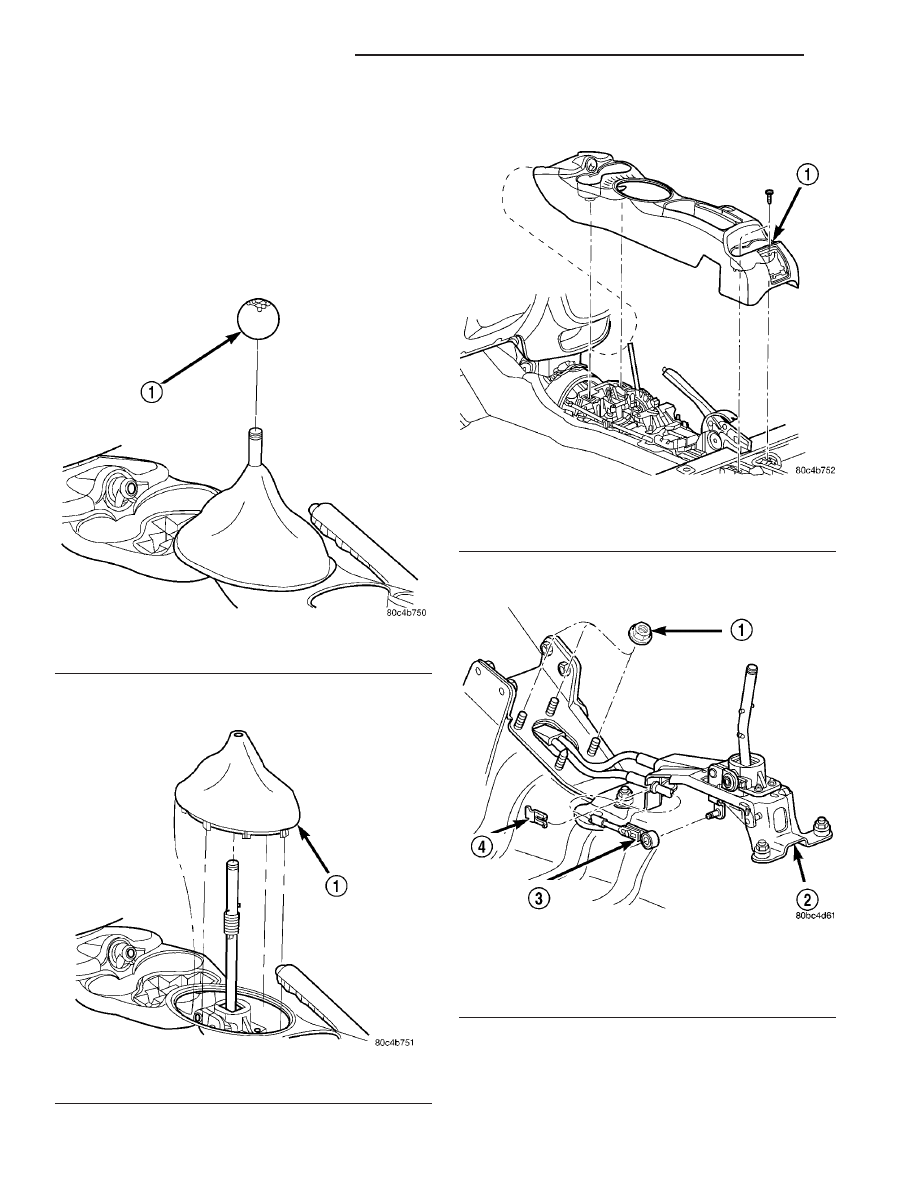

Fig. 100 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB

Fig. 101 Gearshift Boot

1 - GEARSHIFT BOOT

Fig. 102 Center Console Removal/Installation—

Typical

1 - CENTER CONSOLE

Fig. 103 Crossover Cable at Shifter Assembly

1 - GROMMET PLATE NUT
2 - SHIFTER
3 - CROSSOVER CABLE
4 - CLIP

21 - 130

T350 MANUAL TRANSAXLE

PT

(5) Remove selector cable retaining clip and dis-

connect from shift lever (Fig. 104).

(6) Remove

three

grommet

plate-to-floor

pan

attaching nuts (Fig. 103).

(7) Remove air cleaner assy (Fig. 105).

(8) Disconnect battery cables.
(9) Remove battery hold-down clamp and battery

(Fig. 106).

(10) Remove battery tray (Fig. 107).

(11) Disconnect cables from the shift levers at the

transaxle (Fig. 108).

CAUTION: Pry up with equal force on both sides of
shifter cable isolator bushings to avoid damaging
cable isolator bushings.

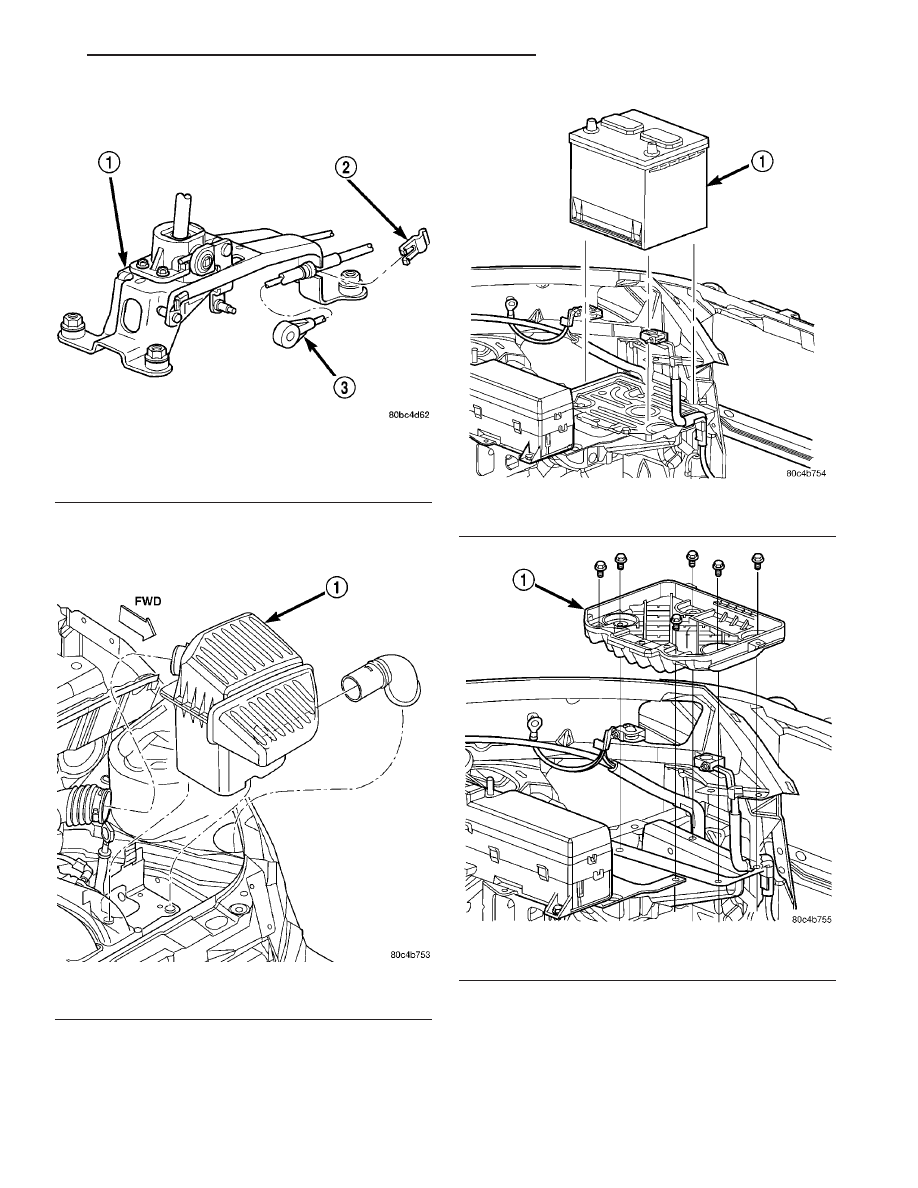

Fig. 104 Selector Cable at Shifter Assembly

1 - SHIFTER
2 - CLIP
3 - SELECTOR CABLE

Fig. 105 Air Cleaner Assembly Removal/Installation

1 - AIR CLEANER ASSEMBLY

Fig. 106 Battery Removal/Installation

1 - BATTERY

Fig. 107 Battery Tray Removal/Installation

1 - BATTERY TRAY

PT

T350 MANUAL TRANSAXLE

21 - 131

GEAR SHIFT CABLE (Continued)

(12) Remove cable retaining clips and remove

cables from bracket (Fig. 108).

(13) Raise vehicle on hoist.
(14) Remove converter heat shield (Fig. 109).

(15) Remove remaining grommet plate-to-floor pan

screw (Fig. 110).

(16) Remove cable assembly from vehicle.

INSTALLATION

CAUTION: Gearshift cable bushings must not be
lubricated or the bushings will swell and split.

(1) Raise vehicle on hoist.
(2) Install cable assembly through floor pan open-

ing and secure to floor pan with grommet plate and
one screw (Fig. 111). Make sure the three grommet
plate studs protrude through cable assembly and
floor pan and tighten screw to 7 N·m (60 in. lbs.).

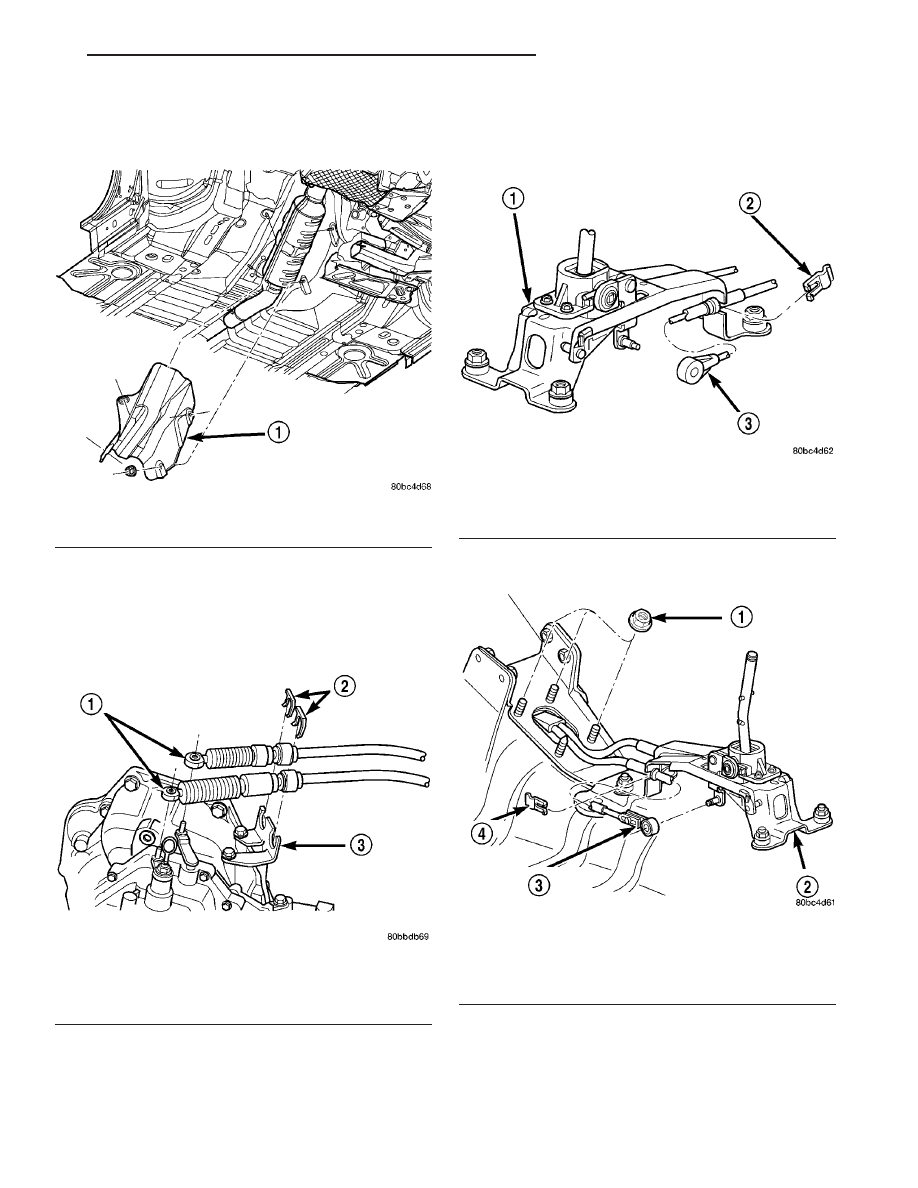

Fig. 108 Shift Cables at Transaxle

1 - SHIFT CABLES
2 - CLIPS
3 - BRACKET

Fig. 109 Converter Heat Shield Removal/Installation

1 - CONVERTER HEAT SHIELD

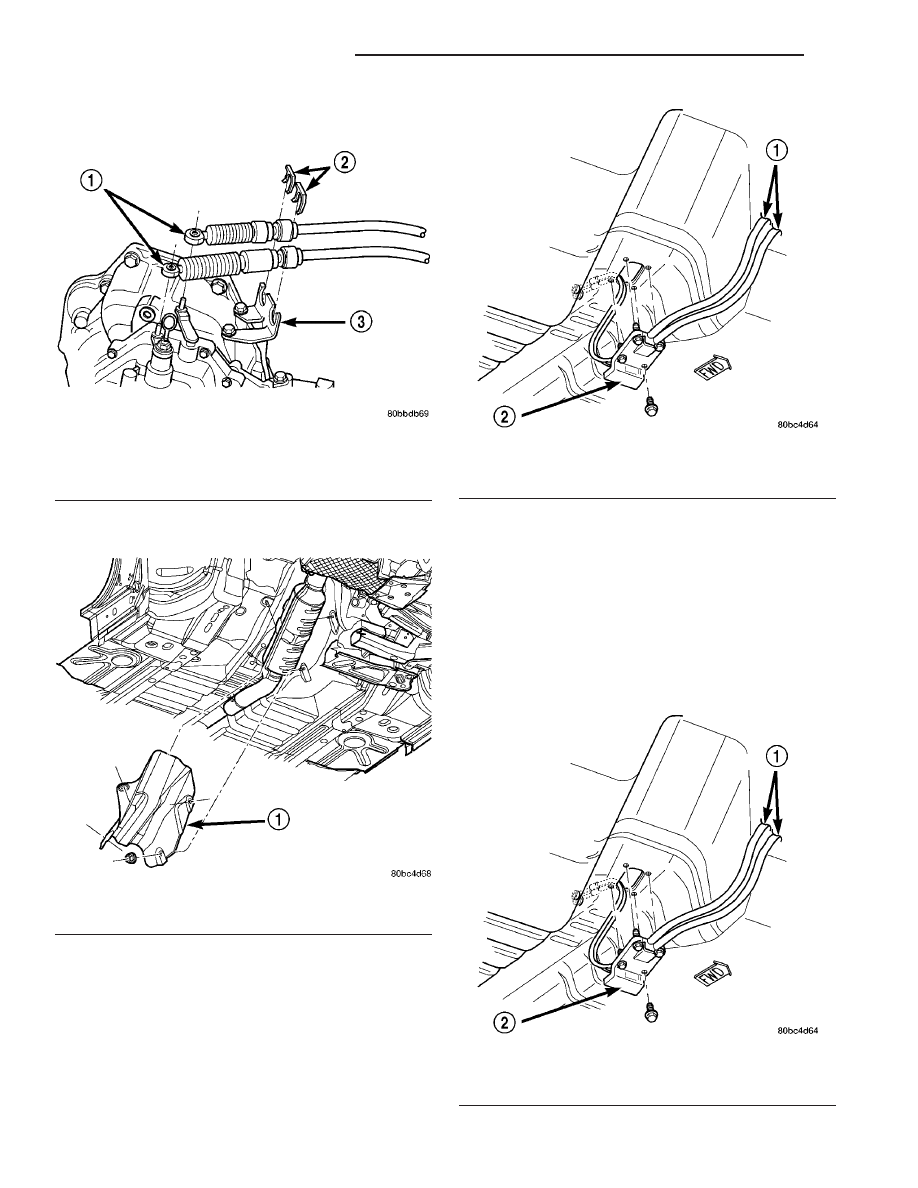

Fig. 110 Shift Cable Assembly at Floor Pan

1 - CABLE ASSEMBLY
2 - GROMMET PLATE

Fig. 111 Shift Cable Assembly at Floor Pan

1 - CABLE ASSEMBLY
2 - GROMMET PLATE

21 - 132

T350 MANUAL TRANSAXLE

PT

GEAR SHIFT CABLE (Continued)

(3) Route transaxle end of cable assembly into

engine compartment and over transaxle assembly.

(4) Install converter heat shield (Fig. 112).

(5) Lower vehicle.
(6) Install gearshift cables to mounting bracket

and fasten with NEW clips (Fig. 113). Make sure
clips are installed flush to bracket.

(7) Connect gearshift selector and crossover cable

to shift levers at transaxle (Fig. 113).

(8) Install and tighten the three grommet plate-to-

floor pan nuts to 6 N·m (50 in. lbs.) torque.

(9) Install selector cable to shifter lever and secure

cable to shifter bracket. Install clip (Fig. 114).

(10) Install crossover cable to shifter lever and

secure cable to shifter bracket. Install clip (Fig. 115).

NOTE: Only the crossover cable is adjustable. The
selector cable does not have any adjustment capa-
bilities.

(11) Adjust crossover cable as follows:

Fig. 112 Converter Heat Shield Removal/Installation

1 - CONVERTER HEAT SHIELD

Fig. 113 Shift Cables at Transaxle

1 - SHIFT CABLES
2 - CLIPS
3 - BRACKET

Fig. 114 Selector Cable at Shifter Assembly

1 - SHIFTER
2 - CLIP
3 - SELECTOR CABLE

Fig. 115 Crossover Cable at Shifter Assembly

1 - GROMMET PLATE NUT
2 - SHIFTER
3 - CROSSOVER CABLE
4 - CLIP
