Chrysler PT Cruiser. Manual - part 792

(6) Remove pinion gears, side gears, and thrust

washers (Fig. 77) (Fig. 78) (Fig. 79).

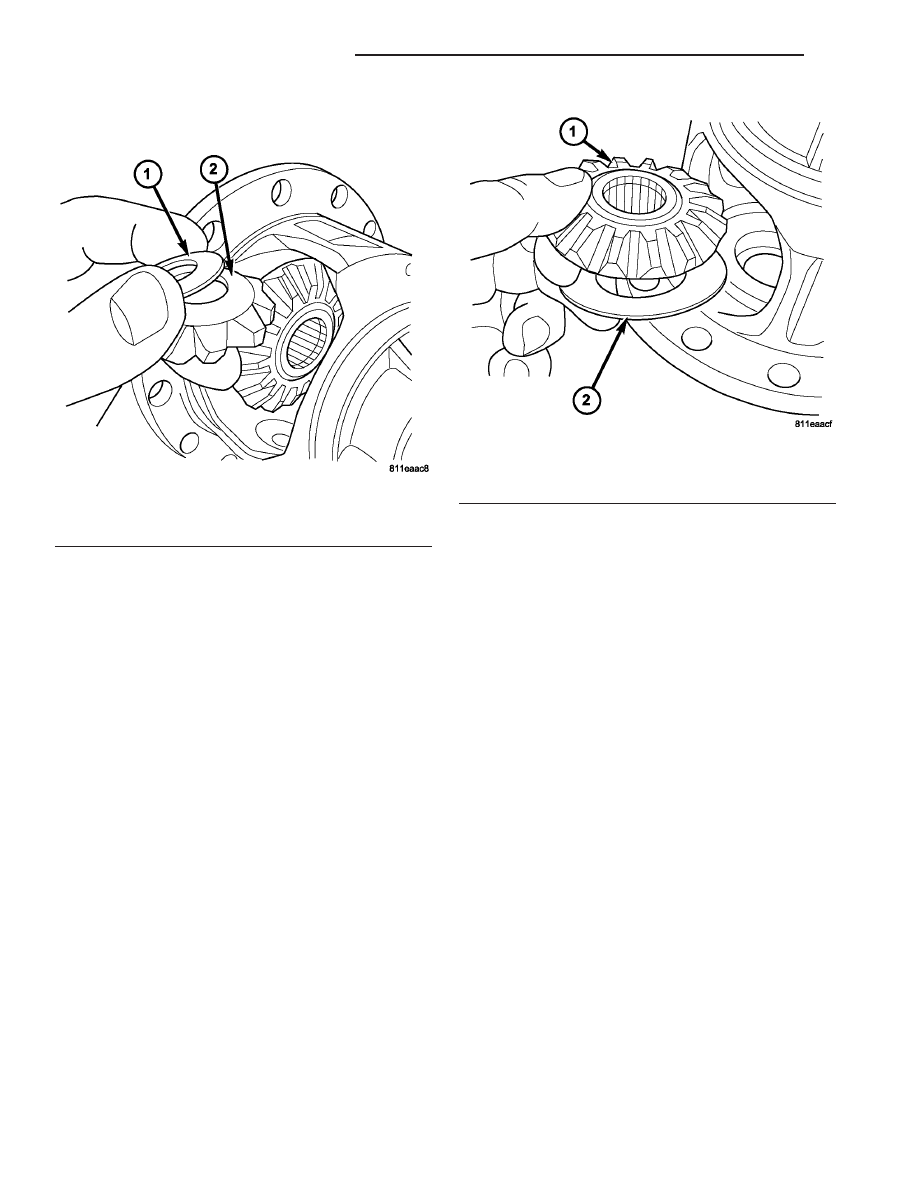

Fig. 78 Side Gear and Washer

1 - SIDE GEAR
2 - WASHER

Fig. 77 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

21 - 122

T350 MANUAL TRANSAXLE

PT

DIFFERENTIAL (Continued)

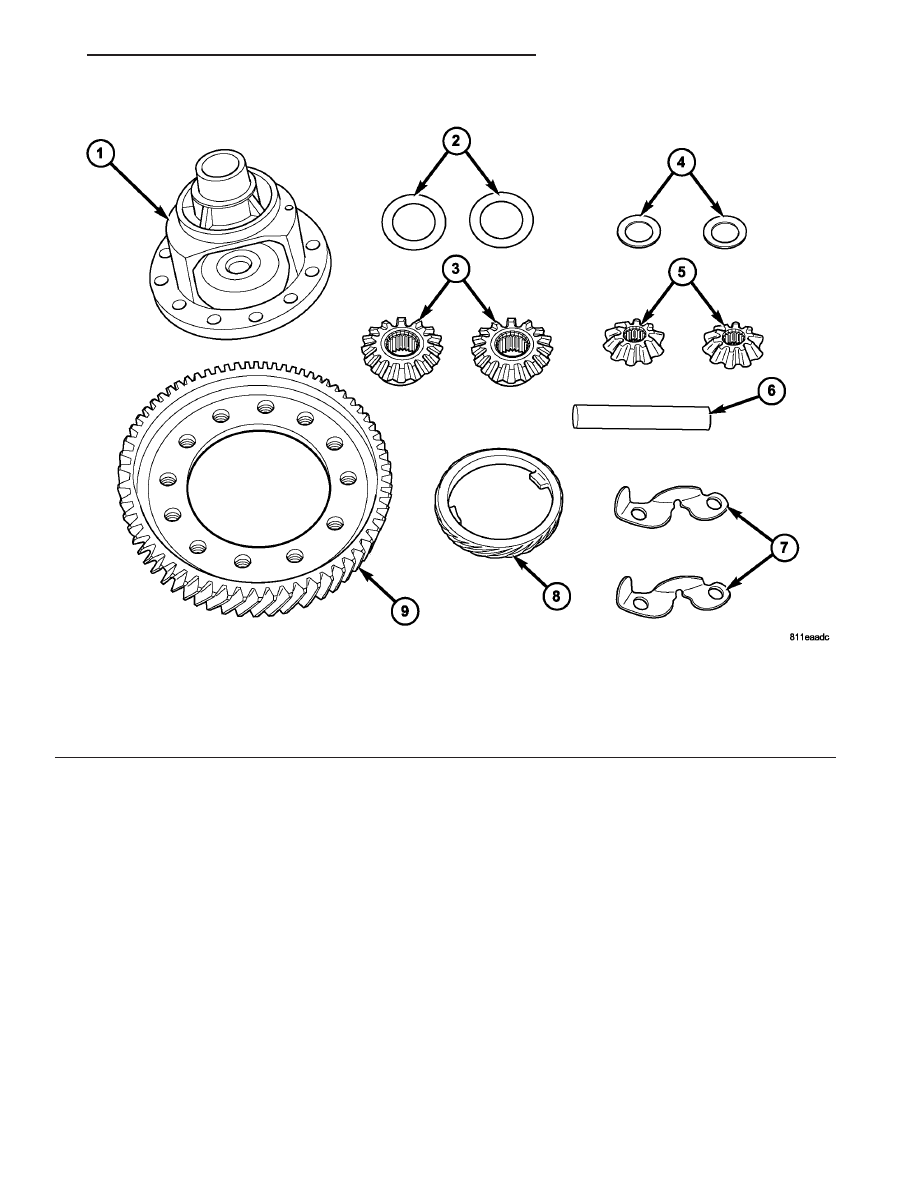

Fig. 79 Differential Components

1 - DIFFERENTIAL CASE
2 - SIDE GEAR WASHER (2)
3 - SIDE GEAR (2)
4 - PINION GEAR WASHER (2)
5 - PINION GEAR (2)

6 - PINION SHAFT
7 - PINION SHAFT RETAINER (2)
8 - SPEEDOMETER DRIVE GEAR
9 - RING GEAR

PT

T350 MANUAL TRANSAXLE

21 - 123

DIFFERENTIAL (Continued)

ASSEMBLY

(1) Install side gears, pinion gears, and thrust

washers into case through opening and rotating into
position (Fig. 80) (Fig. 81).

(2) Install pinion shaft (Fig. 82).

(3) If previously removed, install ring gear to dif-

ferential case (Fig. 83).

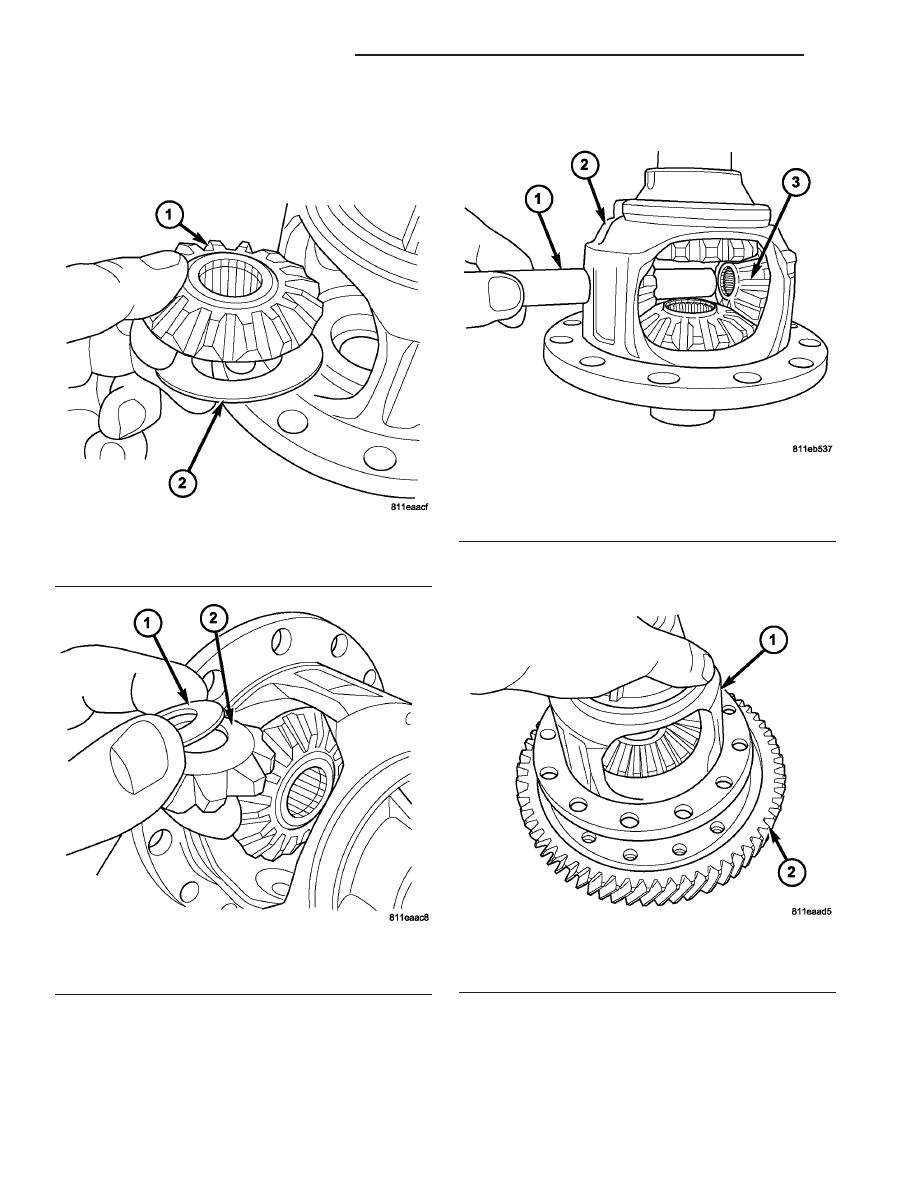

Fig. 80 Side Gear and Washer

1 - SIDE GEAR
2 - WASHER

Fig. 81 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 82 Pinion Shaft Removal/Installation

1 - PINION SHAFT
2 - DIFFERENTIAL CASE
3 - PINION GEAR (2)

Fig. 83 Differential Ring Gear and Case

1 - DIFFERENTIAL CASE
2 - RING GEAR

21 - 124

T350 MANUAL TRANSAXLE

PT

DIFFERENTIAL (Continued)

(4) Install pinion shaft retainer (Fig. 84). Install

NEW ring gear-to-case bolts and torque to 81 N·m
(60 ft. lbs.) torque (Fig. 85).

(5) Install speedometer drive gear to case (Fig. 86).

Note orientation of index tab.

(6) Using Steel Block and Tool L-4440, press

speedometer drive gear into position (Fig. 87).

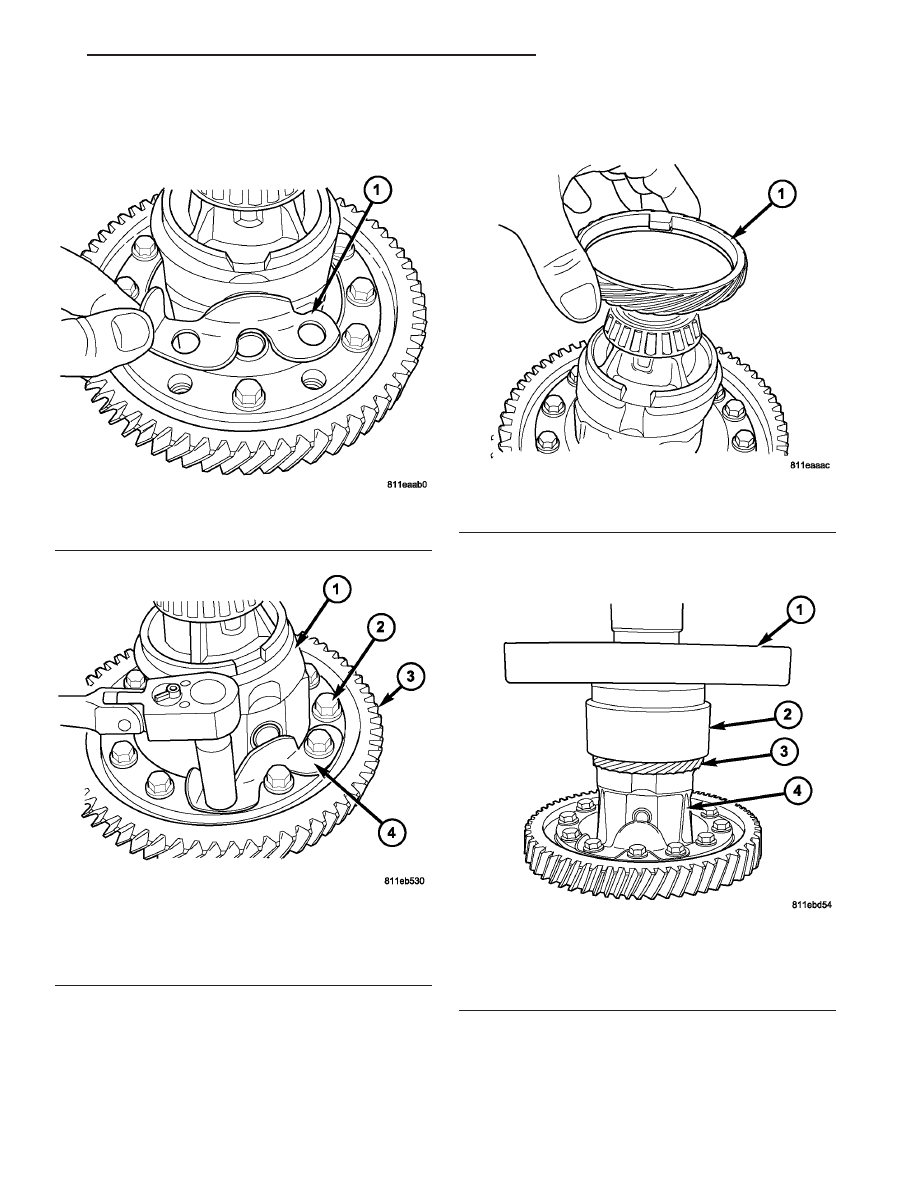

Fig. 84 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 85 Differential Ring Gear-to-Case Bolts

1 - DIFFERENTIAL CASE
2 - BOLT (12)
3 - RING GEAR
4 - PINION SHAFT RETAINER (2)

Fig. 86 Speedometer Drive Gear

1 - SPEEDOMETER GEAR

Fig. 87 Press Gear onto Differential

1 - STEEL STOCK
2 - TOOL L-4440
3 - SPEEDOMETER GEAR
4 - DIFFERENTIAL CASE

PT

T350 MANUAL TRANSAXLE

21 - 125

DIFFERENTIAL (Continued)
