T350 MANUAL TRANSAXLE

PT

T350 MANUAL TRANSAXLE (Continued)

AXLE SEAL

REMOVAL

(1) Remove axle shaft. (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - REMOVAL)

(2) Insert a flat–blade pry tool at outer edge of

axle shaft seal (Fig. 67).

(3) Tap on the pry tool with a small hammer and

remove axle shaft seal.

INSTALLATION

(1) Clean axle shaft seal bore of any excess seal-

ant.

(2) Align axle shaft seal with axle shaft seal bore.
(3) Install axle seal on Tool #6709 and C-4171 and

insert into axle shaft seal bore.

(4) Tap seal into position until seated against

transaxle case.

(5) Install axle shaft. (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - INSTALLA-
TION)

(6) Check transaxle fluid level and adjust as nec-

essary.

BACK-UP LAMP SWITCH

REMOVAL

(1) Lift vehicle on hoist.
(2) From bottom side of vehicle, disconnect back-up

lamp switch connector (Fig. 68).

(3) Unscrew switch from transaxle.

INSTALLATION

(1) Install back-up lamp switch. Teflon tape or

equivalent must be used on switch threads. Tighten
switch to 24 N·m (18 ft. lbs.) torque.

CAUTION: Do not overtighten switch.

(2) Connect back-up lamp switch connector (Fig.

68).

(3) Lower vehicle.
(4) Verify back-up lamp operation.

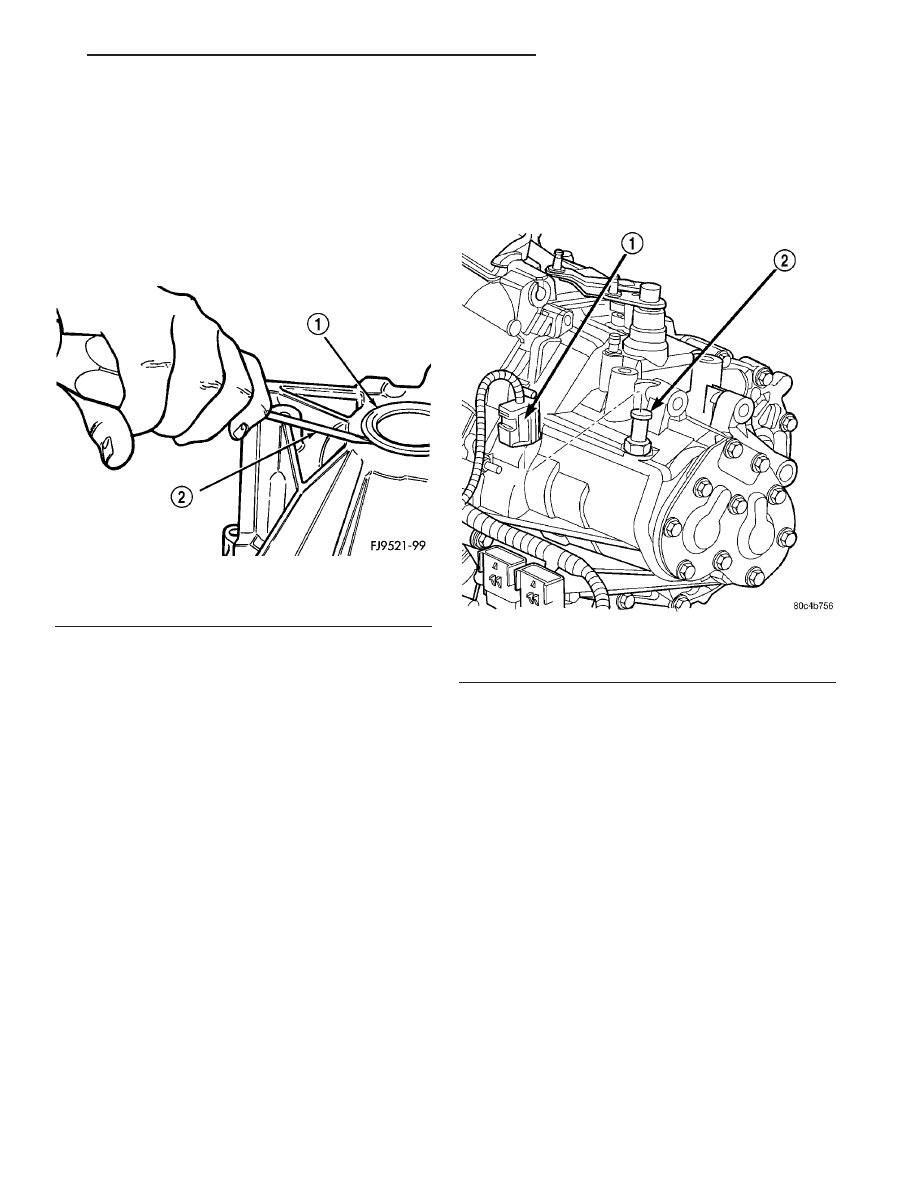

Fig. 67 Axle Shaft Seal Removal

1 - AXLE SEAL
2 - PRY TOOL

Fig. 68 BACK-UP LAMP SWITCH

1 - CONNECTOR
2 - BACK UP LAMP SWITCH

PT

T350 MANUAL TRANSAXLE

21 - 119

DIFFERENTIAL

DISASSEMBLY

(1) Remove differential bearing cones (ring gear

and diff. case side) using Tool C-293-PA, Adapters
C-293-45, and Tool 4996 (Fig. 69) (Fig. 70).

(2) Using a suitable screwdriver, pry off and

remove speedometer drive gear (Fig. 71) (Fig. 72).

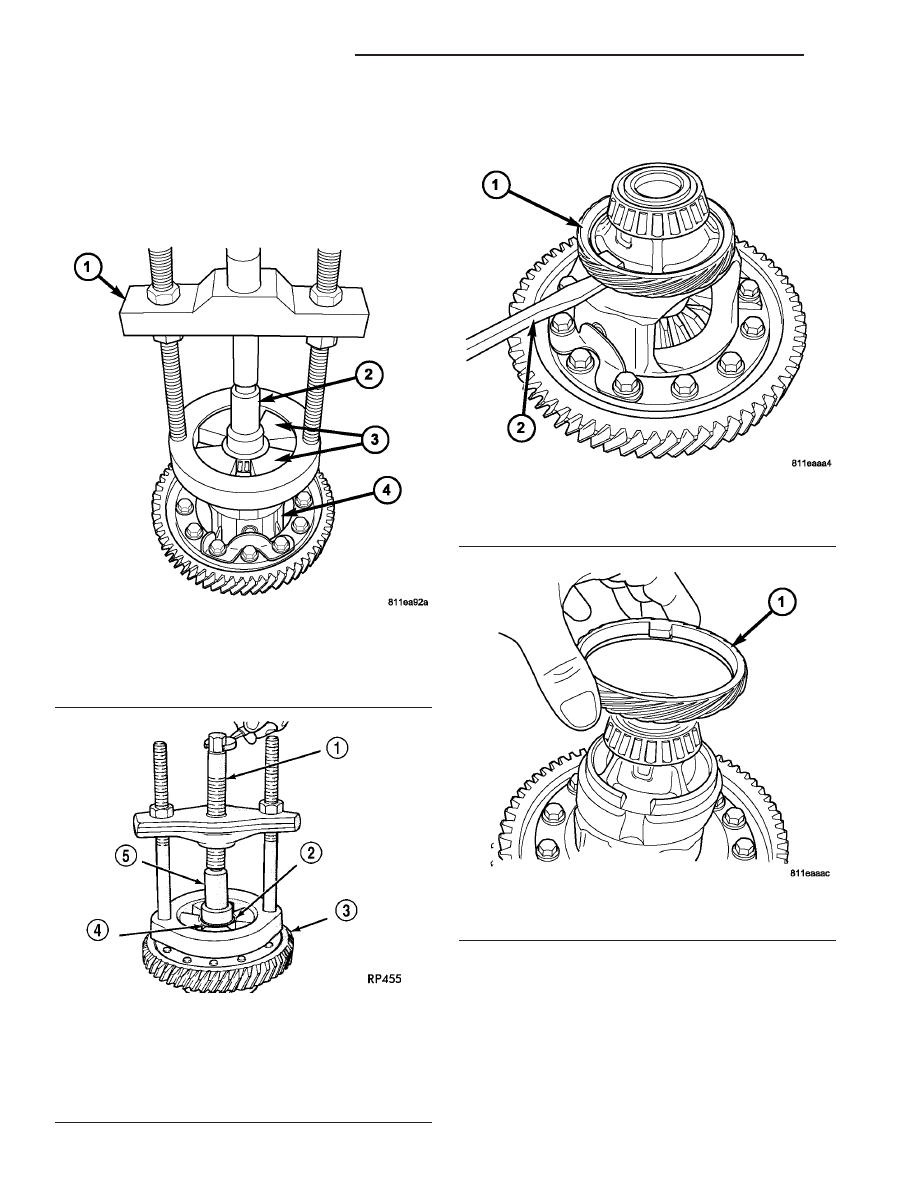

Fig. 69 Remove Differential Bearing Cone from Diff.

Case Side

1 - TOOL C-293
2 - TOOL C-4996
3 - TOOL C-293-45
4 - DIFFERENTIAL CASE

Fig. 70 Remove Differential Bearing Cone from Ring

Gear Side

1 - SPECIAL TOOL C-293
2 - SPECIAL TOOL ADAPTER C-293-45 (USE 4 PIECES)
3 - DIFFERENTIAL ASSEMBLY
4 - DIFFERENTIAL BEARING CONE
5 - SPECIAL TOOL C-4996 (NOTE POSITION)

Fig. 71 Pry off Speedometer Drive Gear

1 - SPEEDOMETER GEAR
2 - SCREWDRIVER

Fig. 72 Speedometer Drive Gear

1 - SPEEDOMETER GEAR

21 - 120

T350 MANUAL TRANSAXLE

PT

(3) If servicing only pinion and side gears, remove

ring gear-to-case bolts at pinion shaft retainer only
(Fig. 73). Remove pinion shaft retainer (Fig. 74). Dis-
card and use NEW bolts upon assembly.

(4) If servicing ring gear as well, remove remain-

ing ring gear-to-case bolts and remove ring gear from
case (Fig. 75).

(5) Remove pinion shaft (Fig. 76).

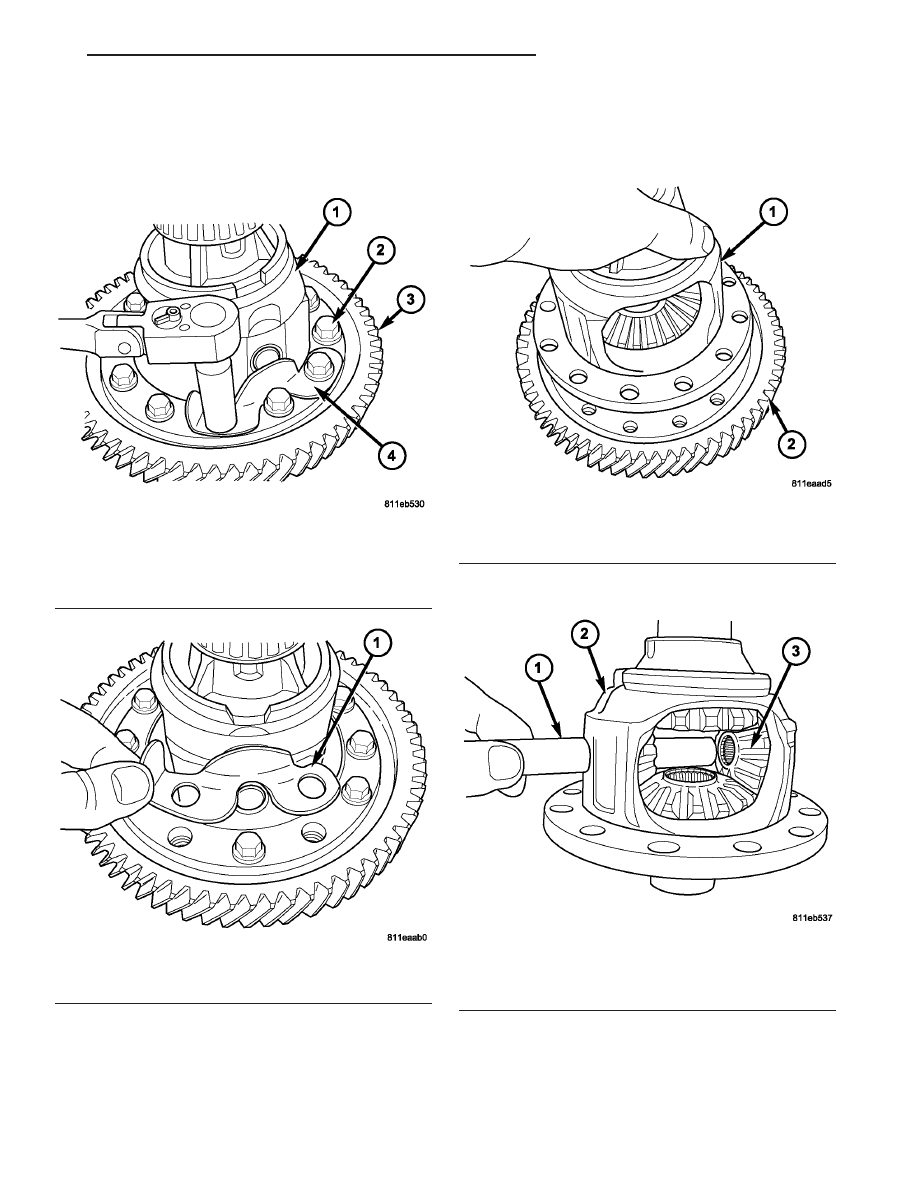

Fig. 73 Differential Ring Gear-to-Case Bolts

1 - DIFFERENTIAL CASE
2 - BOLT (12)
3 - RING GEAR
4 - PINION SHAFT RETAINER (2)

Fig. 74 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 75 Differential Ring Gear and Case

1 - DIFFERENTIAL CASE
2 - RING GEAR

Fig. 76 Pinion Shaft Removal/Installation

1 - PINION SHAFT
2 - DIFFERENTIAL CASE
3 - PINION GEAR (2)

PT

T350 MANUAL TRANSAXLE

21 - 121

DIFFERENTIAL (Continued)
