(6) Remove nuts securing charge air cooler hose to

structural collar (Fig. 33).

(7) Remove charge air cooler hose.

REMOVAL - CHARGE AIR COOLER

(1) Drain cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(2) Remove air cleaner housing (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL).

(3) Disconnect negative battery cable.
(4) Disconnect positive battery cable.
(5) Remove battery and battery tray (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/BATTERY

-

REMOVAL).

(6) Remove grille (Refer to 23 - BODY/EXTERIOR/

GRILLE - REMOVAL).

(7) Remove upper radiator closure panel and cen-

ter brace (Refer to 23 - BODY/EXTERIOR/RADIA-
TOR CLOSURE PANEL - REMOVAL) (Fig. 34).

(8) Remove front bumper fascia (Refer to 13 -

FRAME & BUMPERS/BUMPERS/FRONT FASCIA -
REMOVAL).

(9) Remove front bumper (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

BUMPER

REIN-

FORCEMENT - REMOVAL).

(10) Loosen charge air cooler hose clamps. Discon-

nect charge air cooler hoses (Fig. 31) and (Fig. 33).

(11) Remove radiator fan (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - REMOVAL) (Fig. 35).

(12) Remove charge air cooler fasteners (Fig. 35).
(13) Remove radiator (Refer to 7 - COOLING/EN-

GINE/RADIATOR - REMOVAL).

(14) Remove charge air cooler.

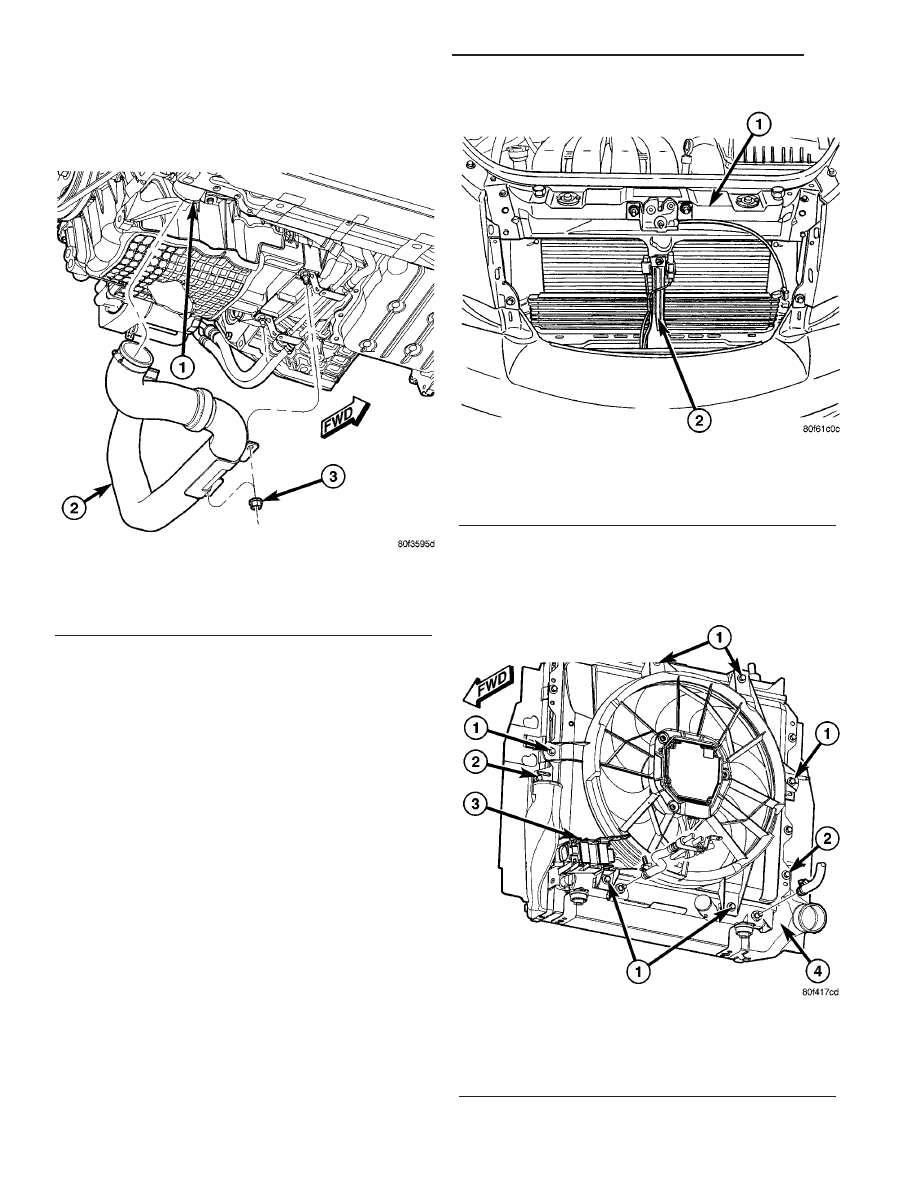

Fig. 33 Charge Air Cooler Hose

1 - CHARGE AIR COOLER
2 - HOSE - TURBOCHARGER TO CHARGE AIR COOLER
3 - NUT

Fig. 34 Upper Radiator Closure Panel and Center

Brace

1 - UPPER RADIATOR CLOSURE PANEL
2 - CENTER BRACE

Fig. 35 Cooling Module - 2.4L Turbo

1 - RADIATOR FAN FASTENERS
2 - CHARGE AIR COOLER FASTENERS
3 - RADIATOR FAN CONNECTOR
4 - CHARGE AIR COOLER

11 - 22

EXHAUST SYSTEM AND TURBOCHARGER

PT

CHARGE AIR COOLER AND HOSES (Continued)

INSTALLATION

INSTALLATION - CHARGE AIR COOLER HOSES

HOSE - CHARGE AIR COOLER TO THROTTLE BODY

(1) Position hose to mounting location.
(2) Connect hose to throttle body.
(3) Connect hose to charge air cooler (Fig. 31).
(4) Tighten hose clamps to 1.7 N·m (15 in. lbs.).
(5) Connect Throttle Inlet Pressure (TIP) hose to

charge air cooler hose (Fig. 32).

(6) Connect Inlet Air Temperature (IAT) sensor

connector (Fig. 32).

(7) Install battery tray support bracket.
(8) Install battery tray and battery (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/BATTERY

-

INSTALLATION).

(9) Connect positive battery cable.
(10) Connect negative battery cable.
(11) Install air cleaner housing (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION).

HOSE - TURBOCHARGER TO CHARGE AIR COOLER

(1) Position hose to mounting location.
(2) Temporarily install nuts securing charge air

cooler hose to structural collar (Fig. 33).

(3) Connect hose to turbocharger (Fig. 31).
(4) Connect hose to charge air cooler (Fig. 33).
(5) Tighten hose clamps to 1.7 N·m (15 in. lbs.).
(6) Tighten nuts securing charge air cooler hose to

structural collar (Fig. 33).

(7) Lower vehicle.

INSTALLATION - CHARGE AIR COOLER

(1) Position charge air cooler to mounting location.

NOTE: When lowering radiator, make sure lower
radiator pins engage properly through charge air
cooler tabs (Fig. 36).

(2) Install radiator (Refer to 7 - COOLING/EN-

GINE/RADIATOR - INSTALLATION).

(3) Install fasteners attaching charge air cooler to

radiator. Torque fasteners to 8 N·m (70 in. lbs.) (Fig.
35).

(4) Install radiator fan (Refer to 7 - COOLING/EN-

GINE/RADIATOR FAN - INSTALLATION).

(5) Connect charge air cooler hoses. Tighten hose

clamps to 1.7 N·m (15 in. lbs.) (Fig. 31) and (Fig. 33).

(6) Install front bumper (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

BUMPER

REIN-

FORCEMENT - INSTALLATION).

(7) Install front bumper fascia (Refer to 13 -

FRAME & BUMPERS/BUMPERS/FRONT FASCIA -
INSTALLATION).

(8) Install upper radiator closure panel and center

brace (Refer to 23 - BODY/EXTERIOR/RADIATOR
CLOSURE PANEL - INSTALLATION) (Fig. 34).

(9) Install grille (Refer to 23 - BODY/EXTERIOR/

GRILLE - INSTALLATION).

(10) Install battery tray and battery (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/BATTERY

-

INSTALLATION).

(11) Connect positive battery cable.
(12) Connect negative battery cable.
(13) Install air cleaner housing (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION).

(14) Fill cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

LINES AND HOSES

REMOVAL - LINES AND HOSES

NOTE: For line and hose location refer to (Fig. 37).

COOLANT SUPPLY LINE

(1) Raise vehicle on hoist.
(2) Drain cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(3) Remove banjo bolt from coolant supply line at

turbocharger (Fig. 38).

(4) Disconnect coolant supply line flared fitting

from brass fitting at engine block (Fig. 39).

(5) Remove coolant supply line.

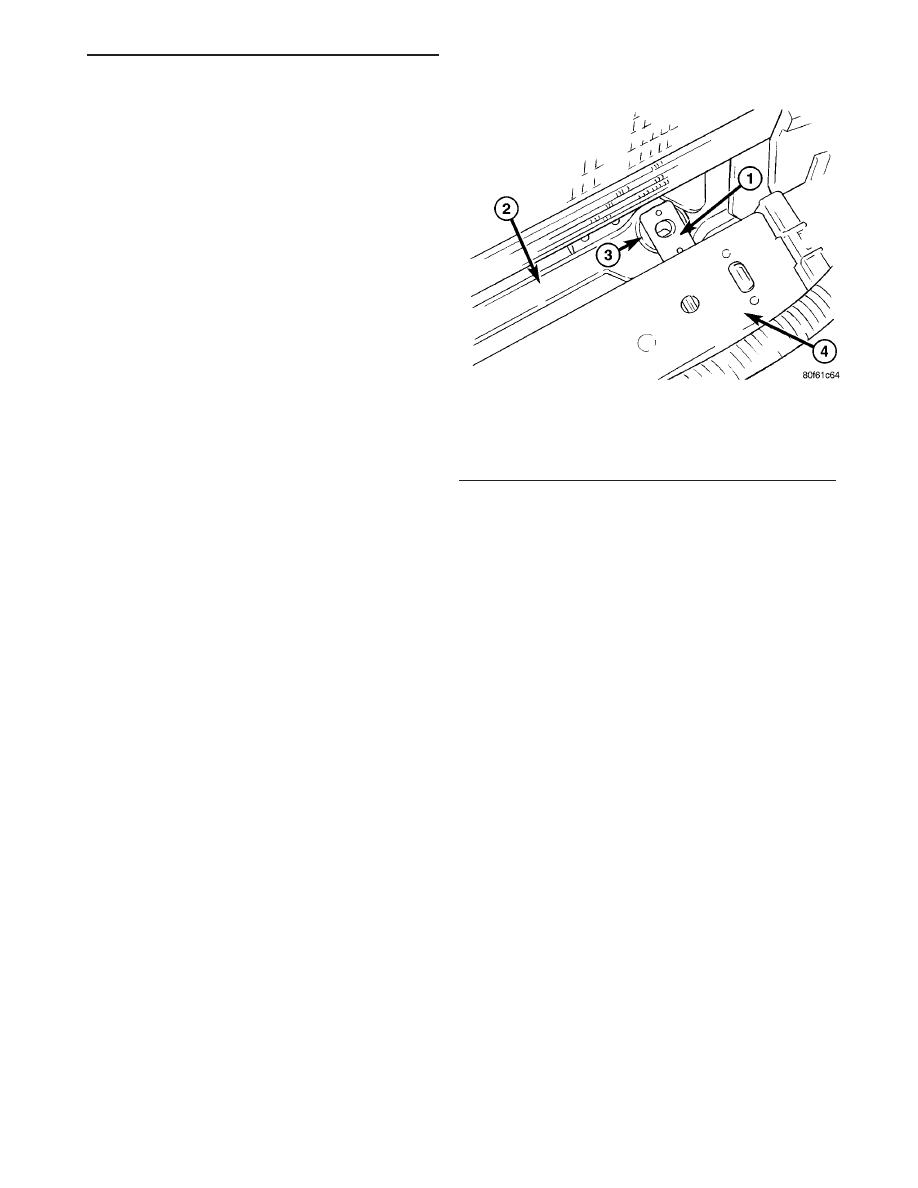

Fig. 36 Charge Air Cooler Locating Tab

1 - LOCATING TAB
2 - LOWER RADIATOR SUPPORT CROSSMEMBER
3 - RADIATOR MOUNT BUSHING
4 - CHARGE AIR COOLER

PT

EXHAUST SYSTEM AND TURBOCHARGER

11 - 23

CHARGE AIR COOLER AND HOSES (Continued)

COOLANT RETURN LINE

(1) Drain cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(2) Remove air cleaner housing (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL).

(3) Disconnect Inlet Air Temperature (IAT) sensor

connector (Fig. 32).

(4) Disconnect Throttle Inlet Pressure (TIP) hose

from charge air cooler hose (Fig. 32).

(5) Loosen hose clamp at throttle body.
(6) Disconnect charge air cooler hose from throttle

body. Reposition charge air cooler hose.

(7) Remove fastener securing coolant return line

bracket to cylinder head cover stud (Fig. 40).

(8) Remove hose clamp from coolant return line at

heater tube (Fig. 40). Disconnect hose from heater
tube.

(9) Remove banjo bolt from coolant return line at

turbocharger (Fig. 38).

(10) Remove coolant return line.

OIL SUPPLY LINE

(1) Raise vehicle on hoist.
(2) Remove elbow support bracket (Fig. 41).
(3) Disconnect oil supply line flared fitting from

brass fitting at engine block (Fig. 42).

(4) Lower vehicle.
(5) Disconnect oil supply line flared fitting from

brass fitting at turbocharger (Fig. 43).

(6) Remove oil supply line.

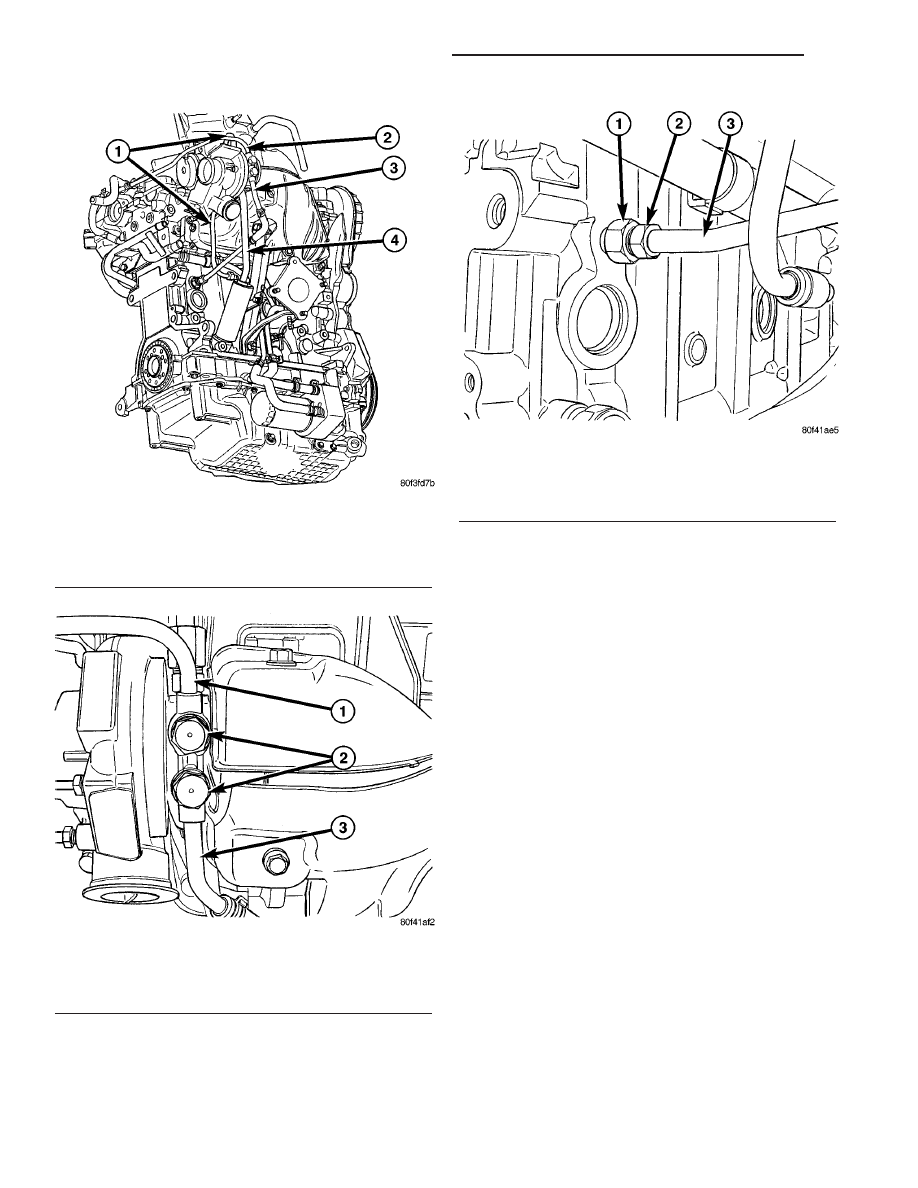

Fig. 37 Turbocharger Lines and Hoses

1 - OIL SUPPLY LINE
2 - COOLANT RETURN LINE
3 - COOLANT SUPPLY LINE
4 - OIL RETURN TUBE

Fig. 38 Coolant Lines - Banjo Fittings

1 - COOLANT RETURN LINE
2 - BANJO BOLTS - 30 N·m (22 ft. lbs.)
3 - COOLANT SUPPLY LINE

Fig. 39 Coolant Supply Line - Engine Block Fitting

1 - BRASS FITTING - 41 N·m (30 ft. lbs.)
2 - FLARED FITTING - 31 N·m (23 ft. lbs.)
3 - COOLANT SUPPLY LINE

11 - 24

EXHAUST SYSTEM AND TURBOCHARGER

PT

LINES AND HOSES (Continued)

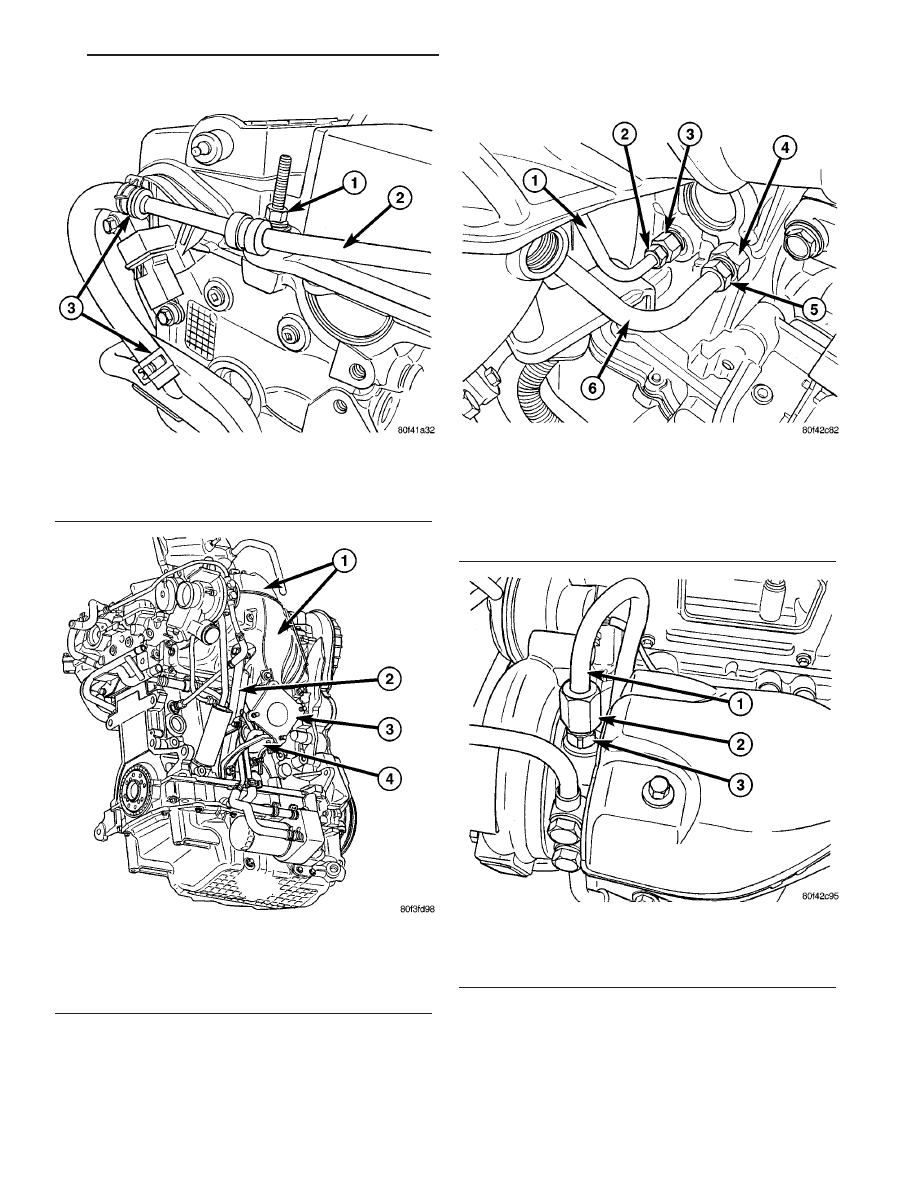

Fig. 40 Coolant Return Line Bracket

1 - NUT
2 - COOLANT RETURN LINE
3 - HOSE CLAMPS

Fig. 41 Turbocharger Brackets and Heat Shields

1 - UPPER/LOWER HEAT SHIELDS
2 - TURBOCHARGER SUPPORT BRACKET
3 - ELBOW
4 - ELBOW SUPPORT BRACKET

Fig. 42 Oil Supply Line - Engine Block Fitting

1 - OIL SUPPLY LINE
2 - FLARED FITTING - 31 N·m (23 ft. lbs.)
3 - BRASS FITTING - 41 N·m (30 ft. lbs.)
4 - BRASS FITTING - 41 N·m (30 ft. lbs.)
5 - FLARED FITTING - 31 N·m (23 ft. lbs.)
6 - OIL COOLER COOLANT LINE

Fig. 43 Oil Supply Line - Turbocharger Fitting

1 - OIL SUPPLY LINE
2 - FLARED FITTING - 31 N·m (23 ft. lbs.)
3 - BRASS FITTING - 41 N·m (30 ft. lbs.)

PT

EXHAUST SYSTEM AND TURBOCHARGER

11 - 25

LINES AND HOSES (Continued)
