(9) Install the cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - INSTALLATION).

(10) Install upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

(11) Connect negative battery cable.

ROCKER ARM SHAFT /
ROCKER ARM / LASH
ADJUSTER

DESCRIPTION

The two rocker shafts are mounted to the top of

the camshaft bearing caps. The left rocker shaft
holds the eight roller rocker arms for the intake
valves, while the right rocker shaft holds the four
forked roller rocker arms for the exhaust valves. The
roller rocker arms are mounted to rocker shafts and
are positioned over the camshaft and valve stems.
The rocker shaft is installed through the center of
the roller rocker arms, which allows the roller rocker
arms to pivot. The valve stem end of the roller rocker
arms contain a hydraulic lash adjuster. The hydrau-
lic lash adjuster, using oil pressure, constantly main-
tains the correct clearance between the rocker arm
and camshaft/valve stem. The camshaft end of the
roller rocker arm contains a roller that rides on the
lobe of the camshaft. Roller rocker arms provide the
camshaft with a quiet, low-friction means of opening
the valves. Hydraulic lash adjusters are replaced as
an assembly with the rocker arms (Fig. 39).

REMOVAL

(1) Disconnect negative battery cable.
(2) Remove cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER - REMOVAL).

NOTE: Use the following procedure to remove both
the intake and exhaust rocker shafts.

CAUTION: To avoid damage to the rocker shafts,
loosen each rocker shaft/camshaft bearing cap bolt
one turn at a time in the following sequence:

(3) Loosen the rocker shaft/camshaft bearing cap

bolts starting with the center bolt and working
toward the ends.

(4) Remove the rocker shafts/roller rocker arm

assemblies (Fig. 39).

NOTE: Hydraulic lash adjusters are replaced as an
assembly with the rocker arms.

INSTALLATION

(1) Lubricate the roller portion of the rocker arms

with clean engine oil.

(2) Install

the

rocker

shaft/roller

rocker

arm

assemblies on the camshaft bearing caps, camshaft,
and valve stems (Fig. 39).

(3) Hand start rocker shaft/camshaft bearing cap

bolts.

NOTE: When tightening the rocker shaft/camshaft
bearing cap bolts, ensure the camshaft bearing
caps are fully seated and the roller rocker arms
remain seated in their proper position.

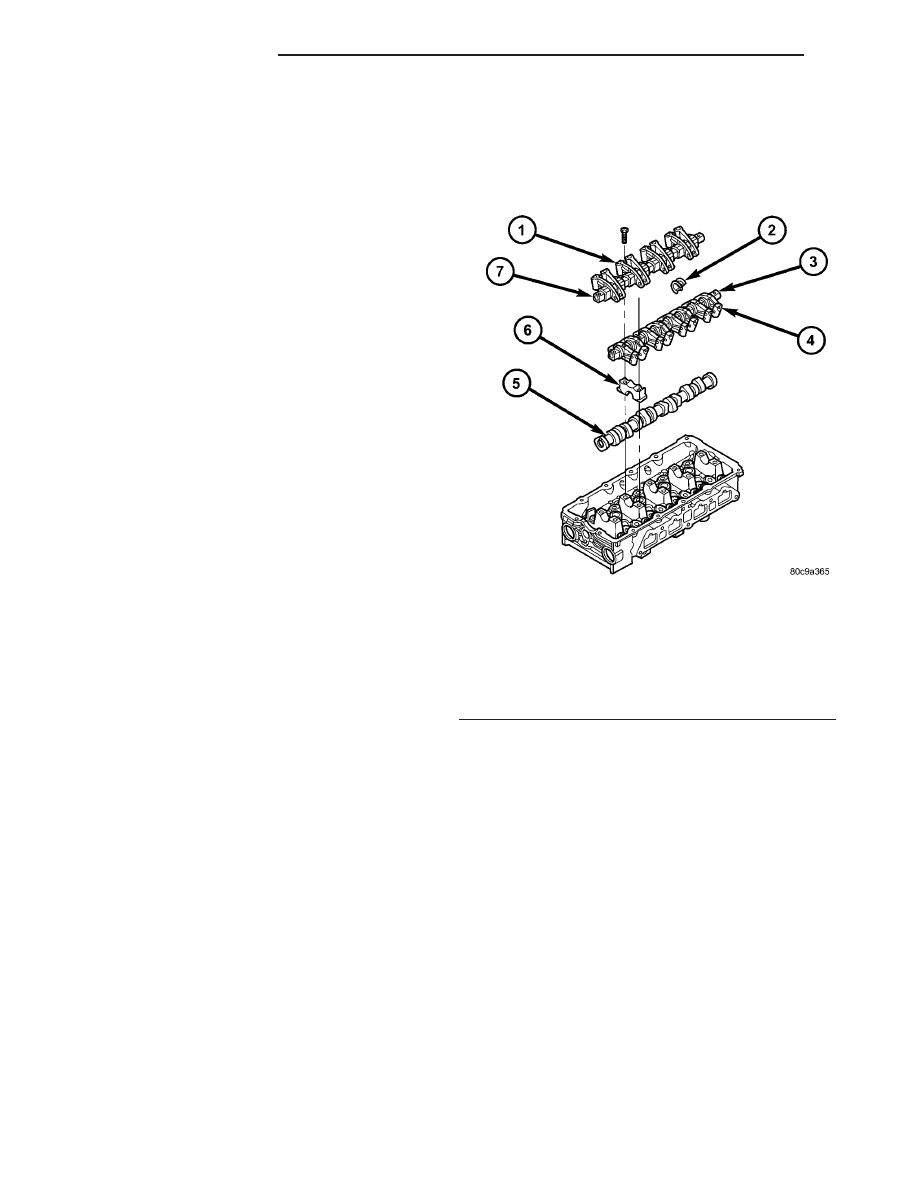

Fig. 39 Rocker Arm Shafts/Lash Adjusters/Camshaft

1 - EXHAUST VALVE ROCKER ARM
2 - INTAKE VALVE ROCKER ARM SPACER
3 - INTAKE VALVE ROCKER SHAFT
4 - INTAKE VALVE ROCKER ARM
5 - CAMSHAFT
6 - CAMSHAFT BEARING CAP
7 - EXHAUST VALVE ROCKER SHAFT

9 - 36

ENGINE 1.6L SOHC

PT

SPARK PLUG TUBE (Continued)

(4) Tighten the rocker shaft/camshaft bearing cap

bolts gradually in the sequence shown in (Fig. 40).
Final torque all bolts to 25 N·m (225 in. lbs.).

(5) Install cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER - INSTALLATION).

(6) Connect negative battery cable.

CAMSHAFT

REMOVAL

(1) Disconnect negative battery cable.
(2) Remove cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER - REMOVAL).

(3) Disconnect camshaft position sensor connector.

Remove camshaft position sensor.

(4) Rotate crankshaft until number one cylinder is

at TDC on compression stroke.

(5) Using Special Tool 8435 to hold camshaft

sprocket, remove camshaft sprocket bolt (Fig. 41).

(6) Install Special Tool 8446 as shown in (Fig. 42).

Hold tool against camshaft and tighten tool mounting
bolts.

(7) Slide camshaft sprocket onto Special Tool 8446

(Fig. 42).

NOTE: Use the following procedure to remove both
the intake and exhaust rocker shafts.

CAUTION: To avoid damage to the rocker shafts,
loosen each rocker shaft/camshaft bearing cap bolt
one turn at a time in the following sequence:

(8) Loosen the rocker shaft/camshaft bearing cap

bolts starting with the center bolt and working
toward the ends.

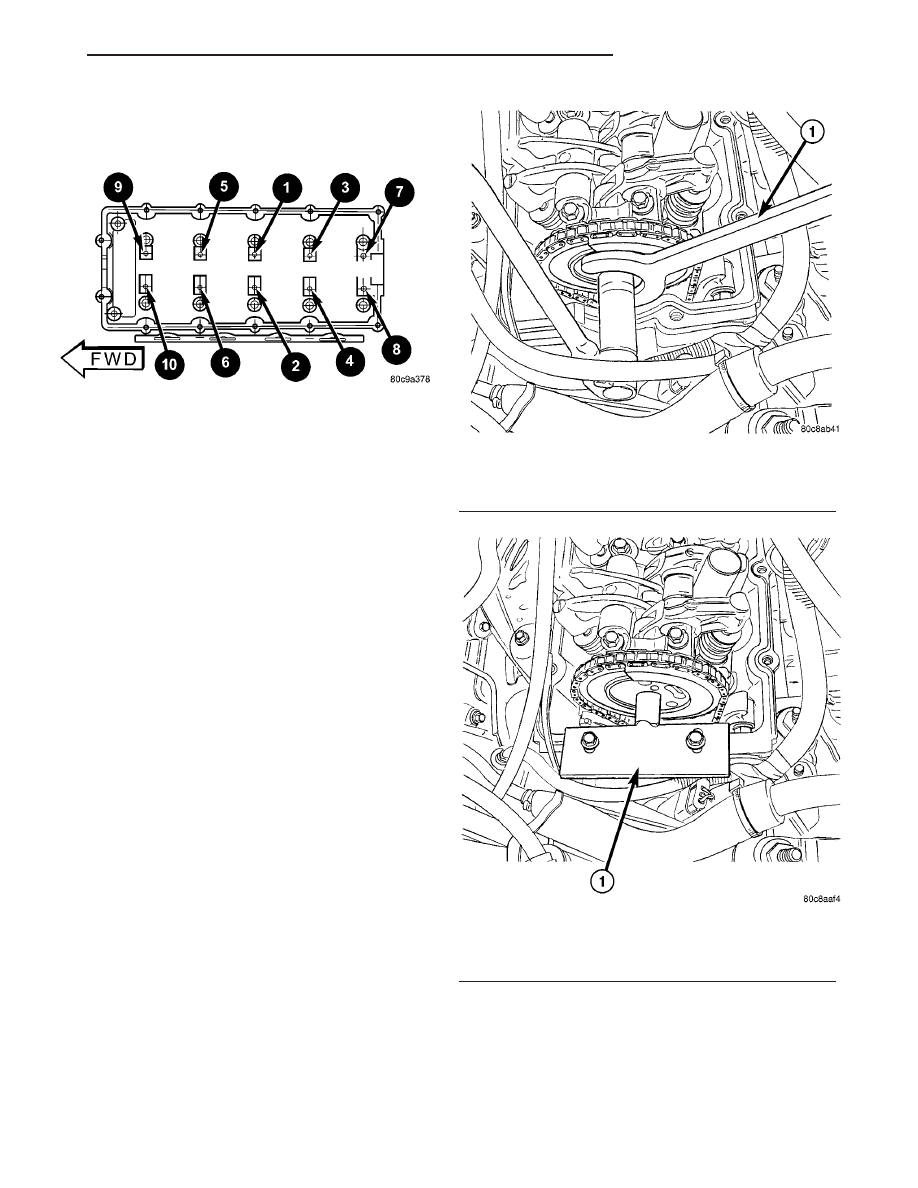

Fig. 40 Rocker Arm Shaft Tightening Sequence

Fig. 41 Special Tool 8435 - Camshaft Sprocket

Holding Wrench

1 - SPECIAL TOOL 8435

Fig. 42 Special Tool 8446 - Camshaft Sprocket

Holder

1 - SPECIAL TOOL 8446

PT

ENGINE 1.6L SOHC

9 - 37

ROCKER ARM SHAFT / ROCKER ARM / LASH ADJUSTER (Continued)

(9) Remove the rocker shafts/roller rocker arm

assemblies (Fig. 43).

(10) Remove camshaft bearing caps noting orienta-

tion and numbering for reassembly purposes (Fig.
43).

(11) Lift camshaft from cylinder head (Fig. 43).

INSPECTION

(1) Inspect camshaft bearing journals for damage

and binding (Fig. 44). If journals are binding, check
the cylinder head for damage. Also check cylinder
head oil holes for clogging.

(2) Check the cam lobe and bearing surfaces for

abnormal wear and damage. Replace camshaft if
defective.

(3) Inspect camshaft bearing caps for abnormal

wear and damage.

NOTE: If camshaft is replaced due to lobe wear or
damage, always replace the rocker arms.

(4) Measure the lobe actual wear (unworn area -

wear zone = actual wear) (Fig. 44) and replace cam-
shaft if out of limit. Standard value is 0.0254 mm
(0.001 in.), wear limit is 0.254 mm (0.010 in.).

INSTALLATION

(1) Lubricate the camshaft bearing journals with

clean engine oil.

(2) Install

the

camshaft

with

the

camshaft

sprocket alignment pin in the 12 o’clock position.

(3) Install the camshaft bearing caps in their

proper position (Fig. 43).

WARNING: Prior to installing the rocker shafts,
ensure the camshaft sprocket alignment pin on the
camshaft is in the 12 o’clock position. Failure to
position the camshaft may result in damage to the
valvetrain and pistons.

(4) Lubricate the roller portion of the rocker arms

with clean engine oil.

(5) Install

the

rocker

shaft/roller

rocker

arm

assemblies on the camshaft bearing caps, camshaft,
and valve stems.

(6) Hand start rocker shaft/camshaft bearing cap

bolts.

NOTE: When tightening the rocker shaft/camshaft
bearing cap bolts, ensure the camshaft bearing
caps are fully seated and the roller rocker arms
remain seated in their proper position.

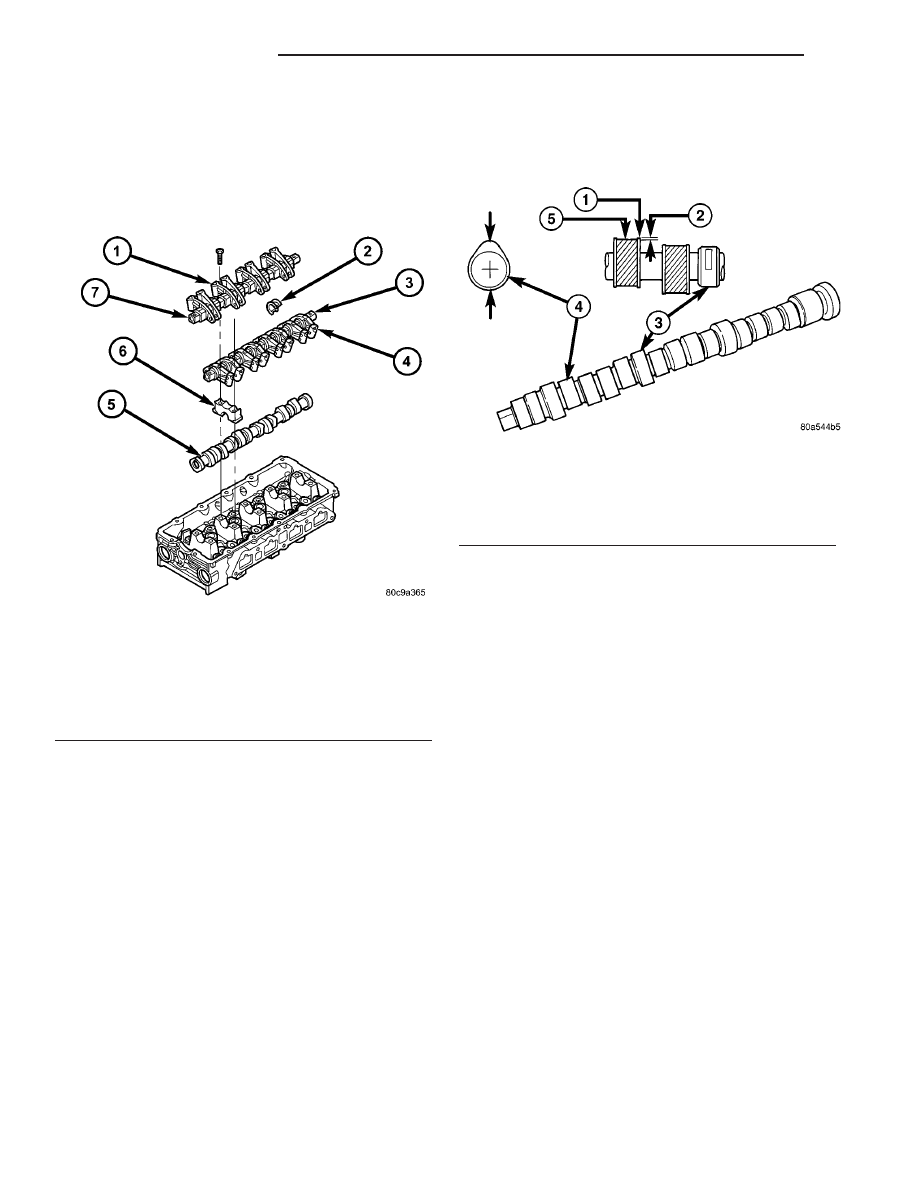

Fig. 43 Rocker Arm Shafts/Lash Adjusters/Camshaft

1 - EXHAUST VALVE ROCKER ARM
2 - INTAKE VALVE ROCKER ARM SPACER
3 - INTAKE VALVE ROCKER SHAFT
4 - INTAKE VALVE ROCKER ARM
5 - CAMSHAFT
6 - CAMSHAFT BEARING CAP
7 - EXHAUST VALVE ROCKER SHAFT

Fig. 44 Checking Camshaft for Wear

1 - UNWORN AREA
2 - ACTUAL WEAR
3 - BEARING JOURNAL
4 - LOBE
5 - WEAR ZONE

9 - 38

ENGINE 1.6L SOHC

PT

CAMSHAFT (Continued)

(7) Tighten the rocker shaft/camshaft bearing cap

bolts gradually in the sequence shown in (Fig. 45).
Final torque all bolts to 25 N·m (225 in. lbs.).

NOTE: It may be necessary to use the flats on the
front of the camshaft to slightly rotate camshaft for
camshaft sprocket installation.

(8) Slide camshaft sprocket off Special Tool 8446

and into it’s mounting position. Remove Special Tool
8446 from cylinder head (Fig. 42).

CAUTION: Do Not use an impact wrench for tight-
ening the camshaft sprocket bolt. Damage to the
camshaft timing pin can result. Use a hand wrench
only.

(9) Install camshaft sprocket bolt. While holding

the camshaft sprocket with Special Tool 8435, torque
bolt to 115 N·m (85 ft. lbs.) (Fig. 41).

(10) Install camshaft position sensor. Torque fas-

tener to 10 N·m (85 in. lbs.). Reconnect connector.

(11) Install cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER - INSTALLATION).

(12) Connect negative battery cable.

VALVE SPRINGS AND SEALS
(ON VEHICLE SERVICE)

STANDARD PROCEDURE - VALVE SPRINGS
AND SEALS (ON VEHICLE SERVICE)

(1) Disconnect negative battery cable.
(2) Remove cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL).

(3) Remove intake and exhaust rocker shaft/rocker

arm assemblies (Refer to 9 - ENGINE/CYLINDER
HEAD/ROCKER

ARM

/

ADJUSTER

ASSY

-

REMOVAL).

(4) Install Special Tool 8813 Adapter Studs/Spacers

as shown in (Fig. 46).

(5) Install Special Tool MD998772A Compressor

with Special Tool 6779 adapter as shown in (Fig. 46).

CAUTION: When removing spark plugs, use Special
Tool 8448 Protective Sleeve on extension (Fig. 47)
or damage to spark plug tubes may result.

(6) Remove spark plugs.
(7) Rotate crankshaft until piston of cylinder being

worked on is at TDC.

(8) Install air hose attached to adapter tool in

spark plug hole. Apply 90-120 psi of air pressure to
the cylinder (Fig. 46).

(9) Using Special Tool MD998772A with adapter

6779 (Fig. 46), compress valve spring and remove
valve locks.

(10) Release tension on valve spring. Remove valve

spring retainer and valve spring.

(11) Remove valve seal/spring seat (Fig. 48).
(12) Replace valve seal/spring seat (Fig. 50).
(13) Install valve spring and valve spring retainer.
(14) Using Special Tool MD998772A with adapter

6779 (Fig. 46), compress valve spring and install
valve locks.

(15) Release tension on valve spring.
(16) Repeat above procedures on remaining cylin-

ders.

(17) Remove

Special

Tools

MD998772A,

6779,

8813.

(18) Install intake and exhaust rocker shaft/rocker

arm assemblies (Refer to 9 - ENGINE/CYLINDER
HEAD/ROCKER ARM / ADJUSTER ASSY - INSTAL-
LATION).

(19) Install cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER - INSTALLATION).

(20) Install spark plugs.
(21) Connect negative battery cable.

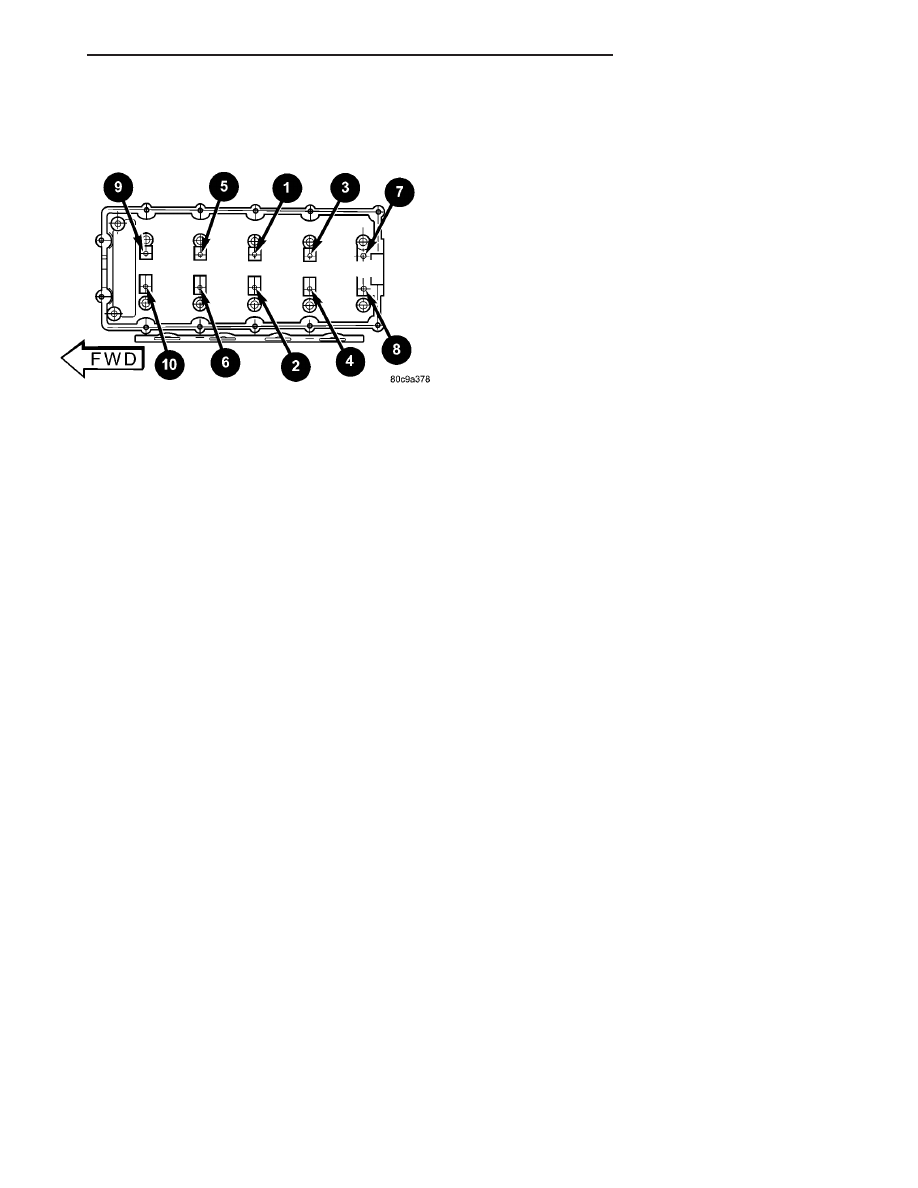

Fig. 45 Rocker Arm Shaft Tightening Sequence

PT

ENGINE 1.6L SOHC

9 - 39

CAMSHAFT (Continued)
