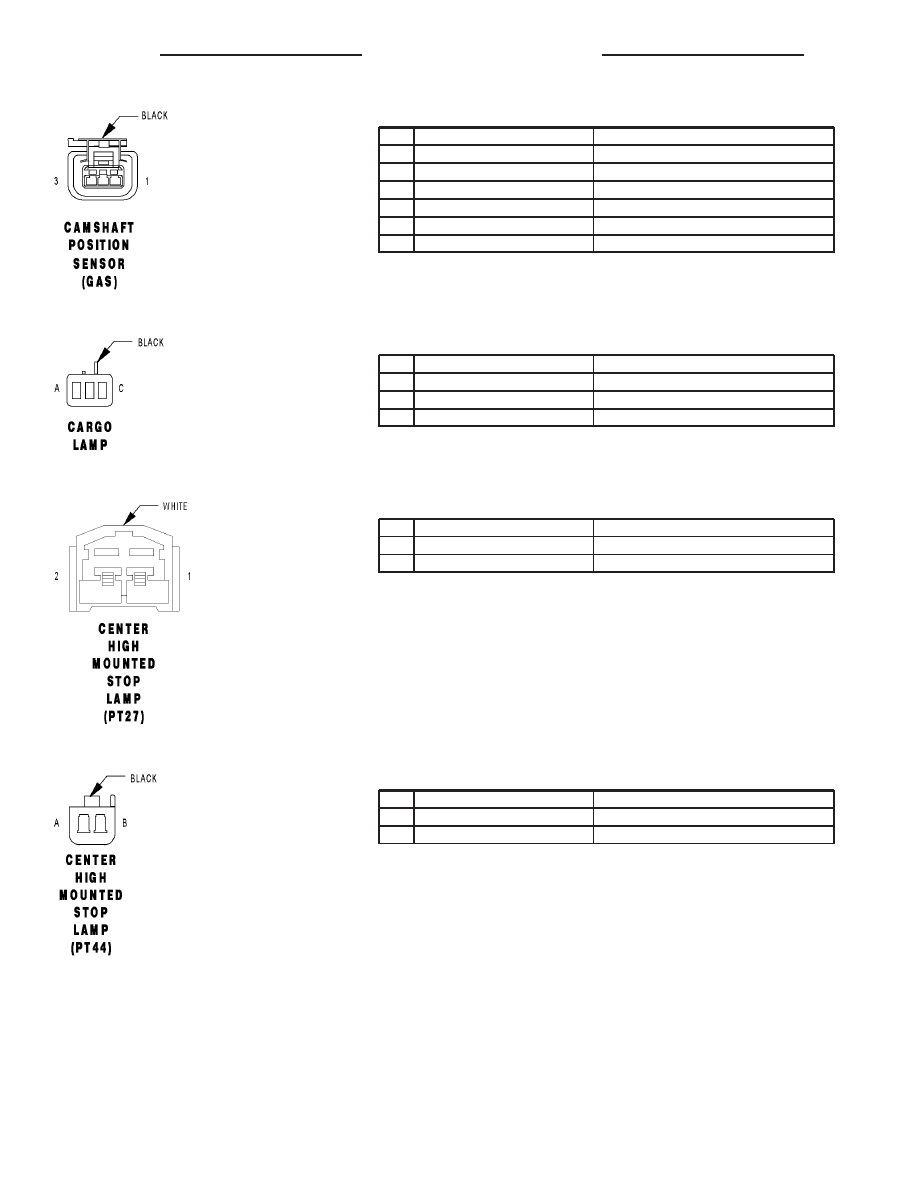

CAMSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F854 20GY/PK (1.6L)

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

1

K7 20OR (EXCEPT 1.6L)

5 VOLT SUPPLY

2

K44 20TN/YL (1.6L)

CAMSHAFT POSITION SENSOR SIGNAL

2

K4 20BK/LB (EXCEPT 1.6L)

SENSOR GROUND 1

3

K944 20BR/GY (1.6L)

CAMSHAFT POSITION SENSOR GROUND

3

K44 20TN/YL (EXCEPT 1.6L)

CMP SIGNAL

CARGO LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

M2 20YL

COURTESY LAMPS DRIVER

C

-

-

CENTER HIGH MOUNTED STOP LAMP (PT27) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

CENTER HIGH MOUNTED STOP LAMP (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

B

Z1 18BK

GROUND

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

PT

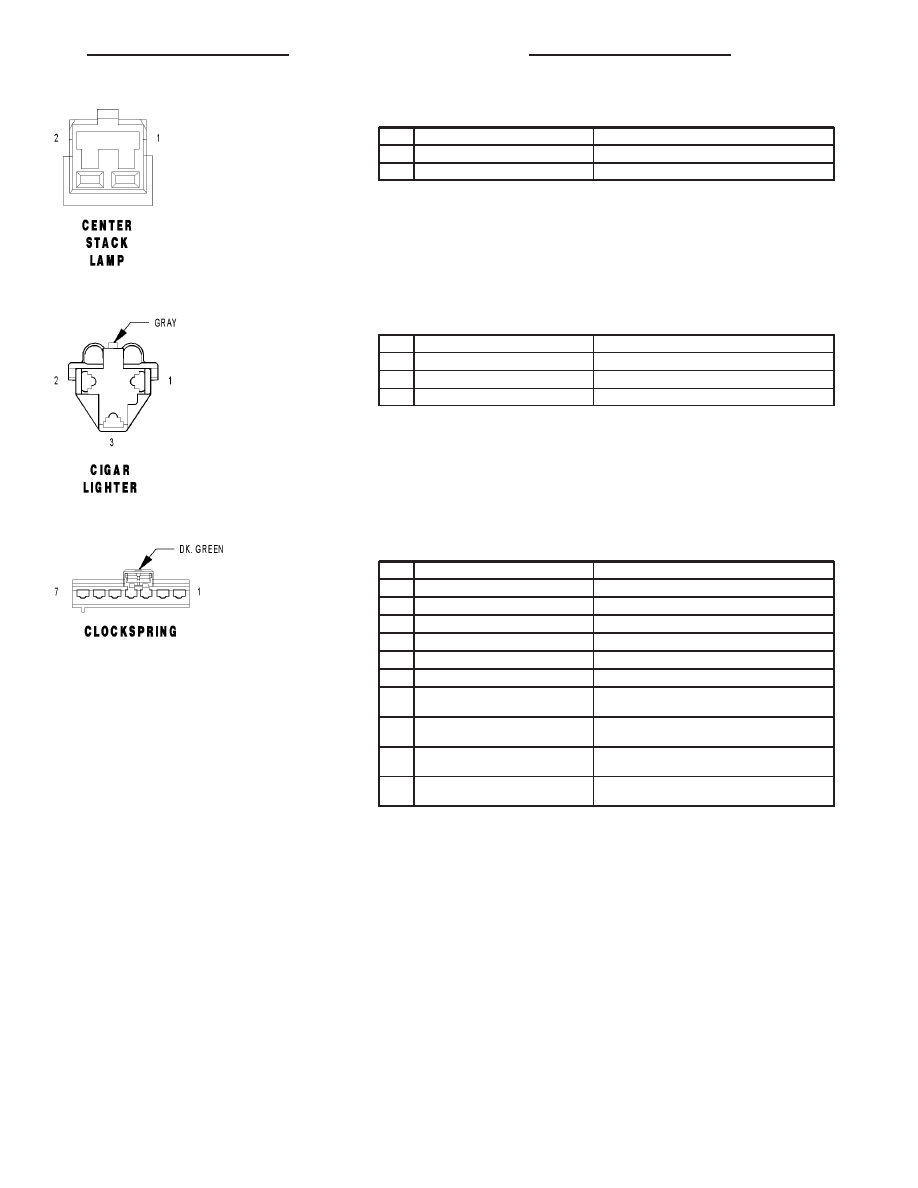

CENTER STACK LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z1 20BK

GROUND

CIGAR LIGHTER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F30 16RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

Z1 16BK

GROUND

CLOCKSPRING - DK. GREEN 7 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

2

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

3

-

-

4

-

-

5

X3 20BK/RD

HORN RELAY CONTROL

5

X3 20BK/RD (EXCEPT BASE)

HORN RELAY CONTROL

6

V37 20RD/LG (SPEED CONTROL DIE-
SEL)

SPEED CONTROL SWITCH SIGNAL

6

V37 20RD/LG (SPEED CONTROL
EXCEPT DIESEL)

S/C SWITCH SIGNAL

7

K914 20BR/WT (SPEED CONTROL DIE-
SEL)

SENSOR GROUND 1

7

K914 20BR/WT (SPEED CONTROL
EXCEPT DIESEL)

SENSOR GROUND 2

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

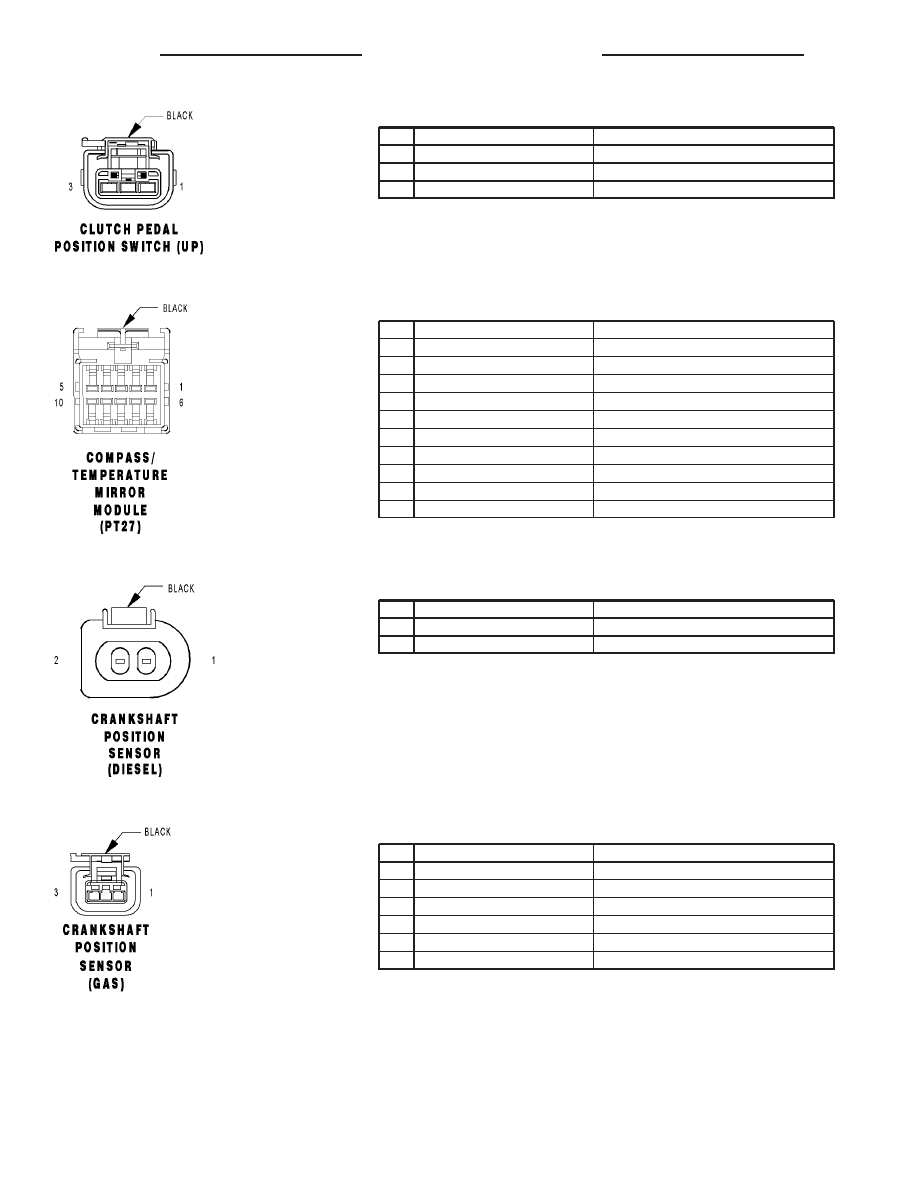

CLUTCH PEDAL POSITION SWITCH (UP) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20LG/BK (1.6L/DIESEL)

CLUTCH UPSTOP SWITCH SIGNAL

2

Z12 20BK/TN

GROUND

3

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

COMPASS/TEMPERATURE MIRROR MODULE (PT27) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

M1 20BK/PK

FUSED B(+)

3

-

-

4

-

-

5

D25 20BK/VT

PCI BUS

6

Z2 20BK/LG

GROUND

7

M2 20BK/YL

COURTESY LAMPS DRIVER

8

-

-

9

-

-

10

Z2 20BK/LG

GROUND

CRANKSHAFT POSITION SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20YL

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

2

K3 20BK

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

CRANKSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K924 20BR/WT (1.6L)

CRANKSHAFT POSITION SENSOR GROUND

1

K7 20OR (EXCEPT 1.6L)

5 VOLT SUPPLY

2

K24 20GY/BK (1.6L)

CRANKSHAFT POSITION SENSOR SIGNAL

2

K4 20BK/LB (EXCEPT 1.6L)

SENSOR GROUND 1

3

K7 20OR (1.6L)

CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY

3

K24 20GY/BK (EXCEPT 1.6L)

CKP SIGNAL

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

PT

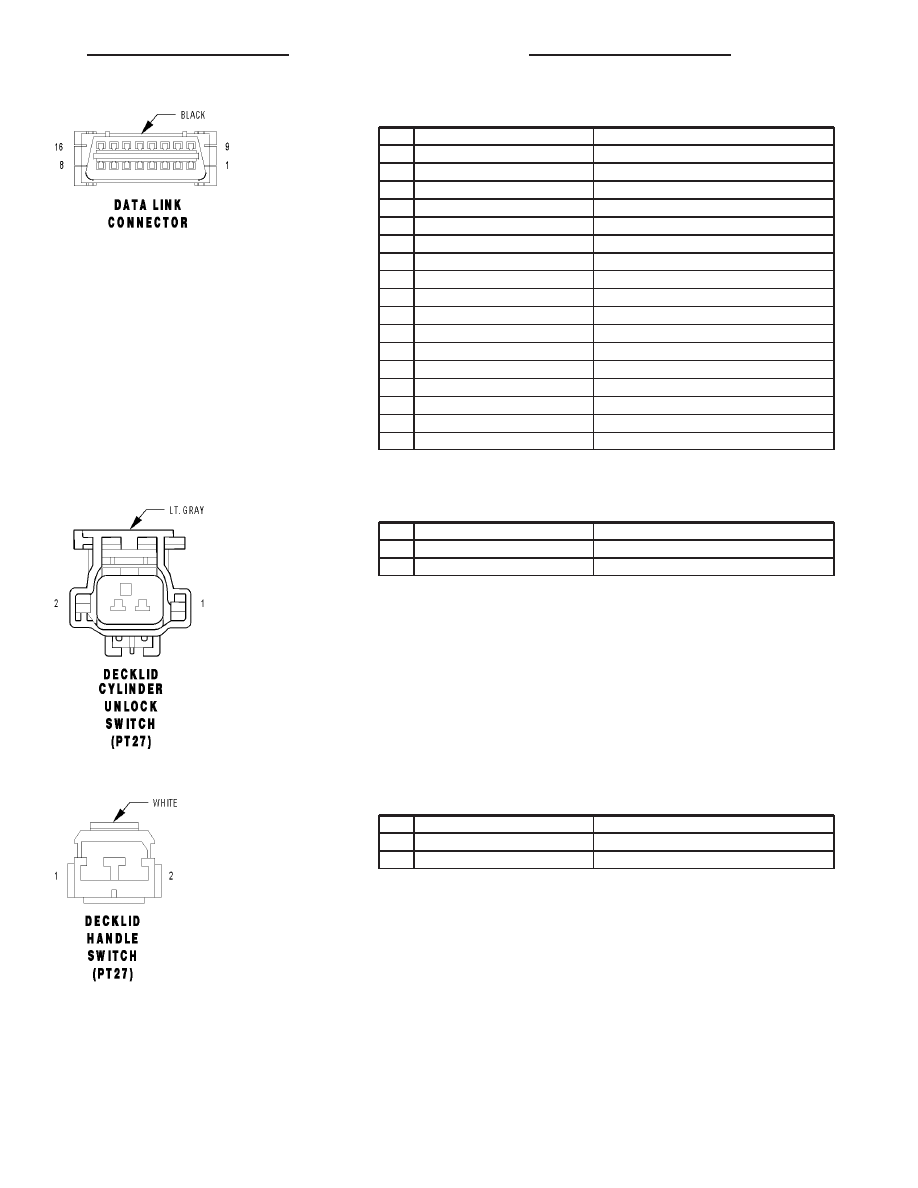

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

D223 20WT/VT

NOT USED

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20PK (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D24 20WT/DG

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20LG (GAS)

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

DECKLID CYLINDER UNLOCK SWITCH (PT27) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20WT/DG

PASSENGER DOOR SWITCH MUX

2

Z1 20BK

GROUND

DECKLID HANDLE SWITCH (PT27) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

DECKLID AJAR SWITCH SENSE

2

Z1 20BK

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55
