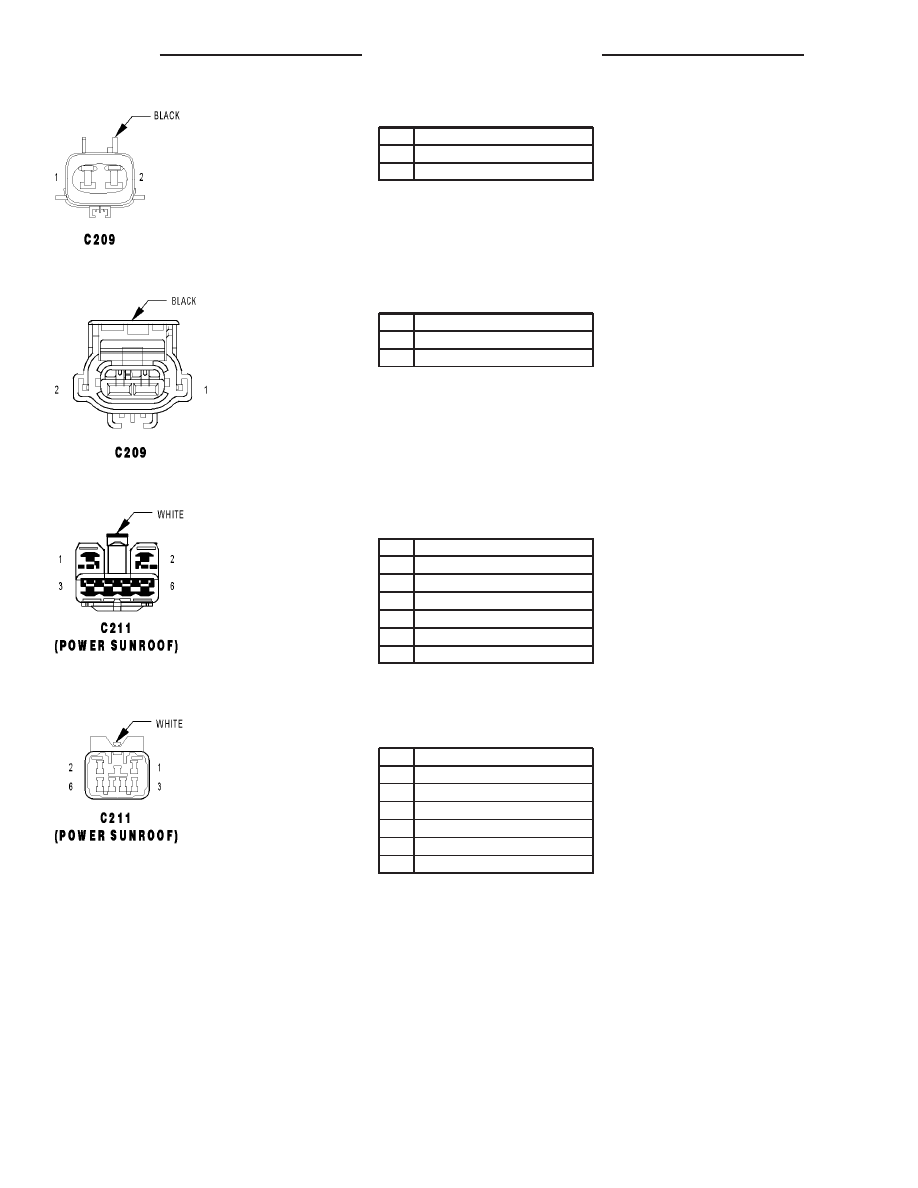

C209 - BLACK (HEATER JUMPER SIDE)

CAV

CIRCUIT

1

C1 14DG

2

C7 14BK/TN

C209 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C1 14DG

2

C7 14BK/TN

C211 (POWER SUNROOF) - WHITE (DOME

LAMP SIDE)

CAV

CIRCUIT

1

Q43 20VT

2

Q44 20BR

3

Q42 20LB

4

Q41 20WT

5

Z1 18BK

6

F10 18YL/RD

C211 (POWER SUNROOF) - WHITE (SUNROOF

SIDE)

CAV

CIRCUIT

1

L1 20VT

2

L2 20BR

3

L3 20LB

4

L4 20WT

5

Z1 14BK/VT

6

L5 14YL/RD

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

PT

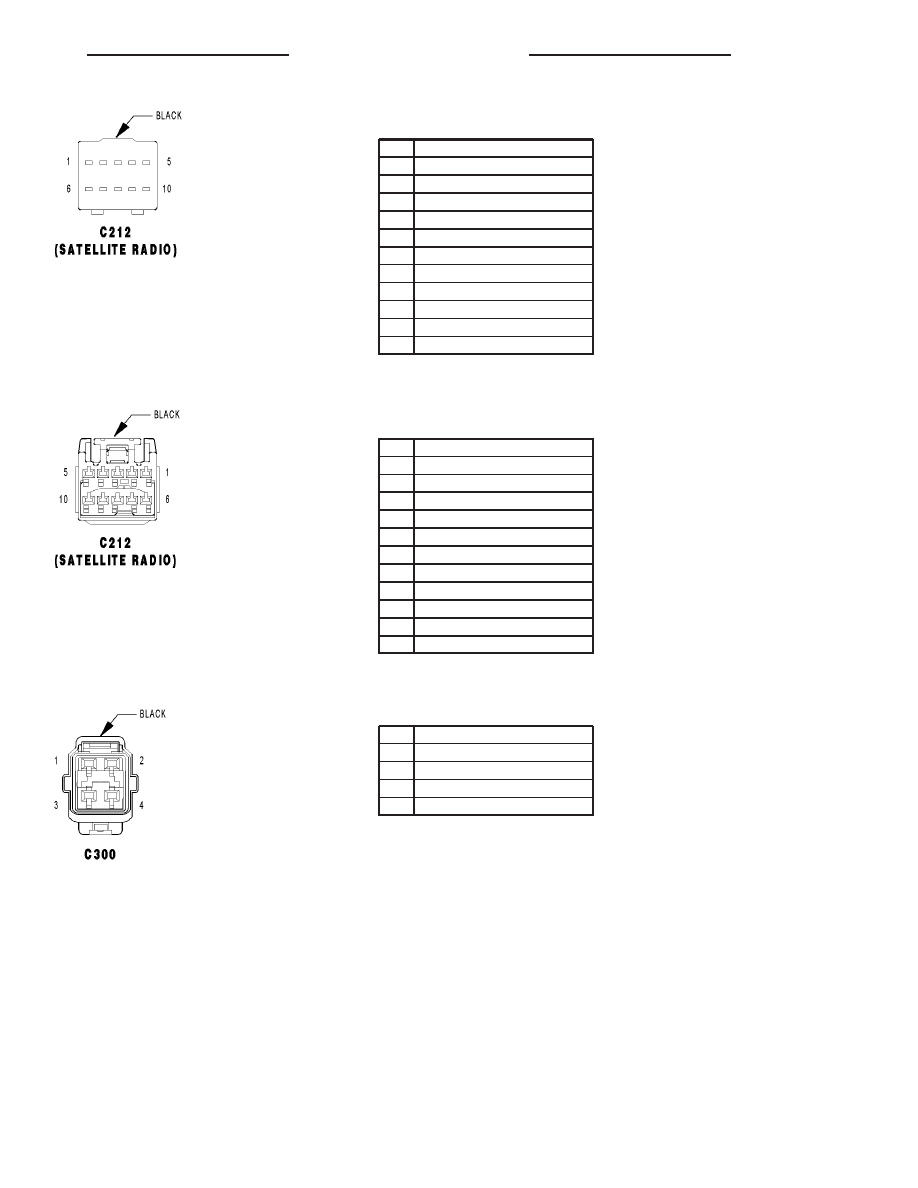

C212 (SATELLITE RADIO) - BLACK (UNIBODY

SIDE)

CAV

CIRCUIT

1

X416 18DG/YL

2

X916 18GY/OR

3

D25 20VT/YL

4

X112 18RD

5

X417 18DG/OR

6

Z141 18BK/OR

7

E14 18OR/TN

8

X160 18YL

9

Z417 22DG/BK

9

Z417 22DG/BK

10

X481 20DG

C212 (SATELLITE RADIO) - BLACK (INSTRU-

MENT PANEL SIDE)

CAV

CIRCUIT

1

X416 20DG/YL

2

X916 20GY/OR

3

D25 20VT/YL

4

X112 20RD

5

X417 20DG/OR

6

Z141 20BK/OR

7

E14 20OR/TN

8

X160 20YL

9

Z417 22DG/BK

9

Z417 22DG/BK (EXCEPT HANDS FREE)

10

X481 20DG

C300 - BLACK (LEFT BODY SIDE)

CAV

CIRCUIT

1

P35 18OR/BK (POWER LOCKS)

2

P36 18PK/BK (POWER LOCKS)

3

Q13 14DB

4

Q23 14RD/WT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

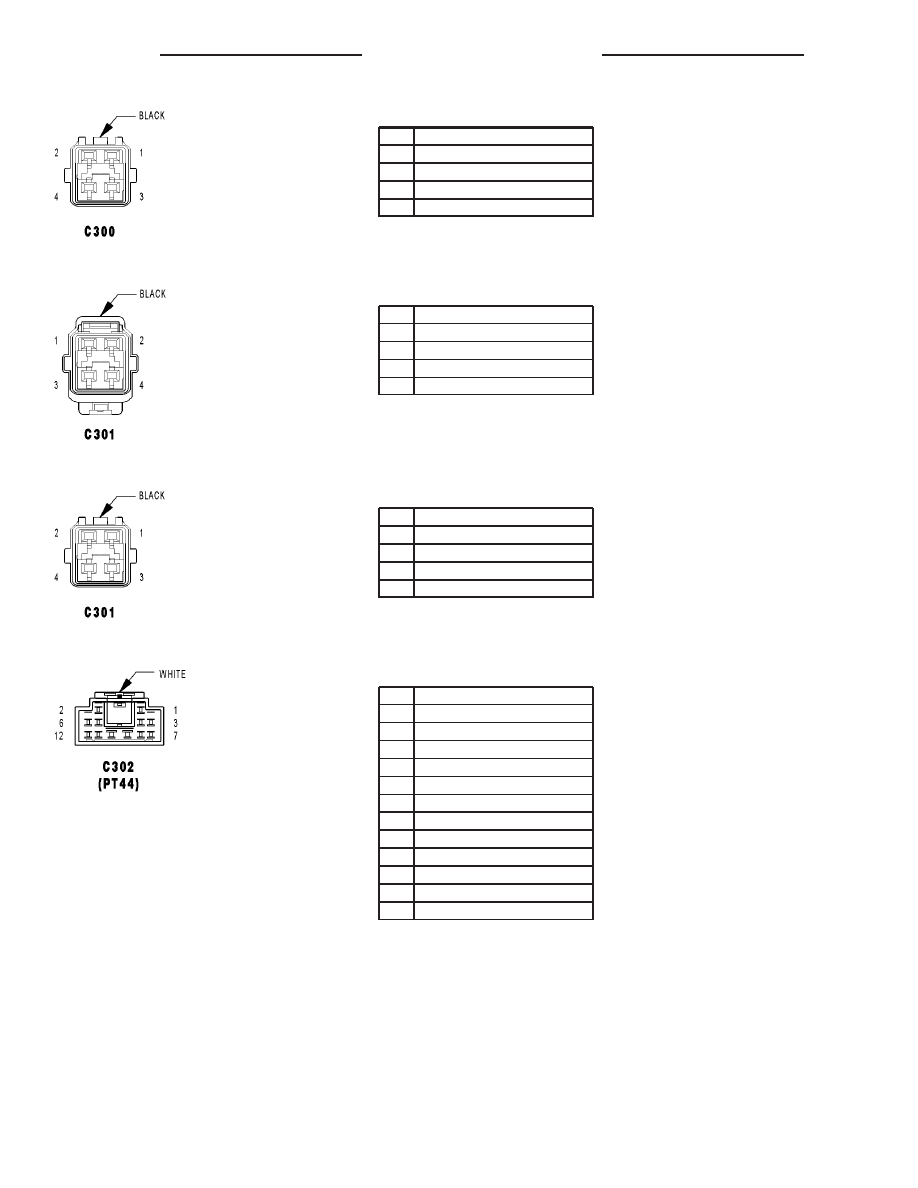

C300 - BLACK (LEFT REAR DOOR SIDE)

CAV

CIRCUIT

1

P35 18OR/VT (POWER LOCKS)

2

P36 18PK/VT (POWER LOCKS)

3

Q13 14DB/GY

4

Q23 14RD/DG

C301 - BLACK (RIGHT BODY SIDE)

CAV

CIRCUIT

1

P35 18OR/BK (POWER LOCKS)

2

P36 18PK/BK (POWER LOCKS)

3

Q14 14GY

4

Q24 14DG

C301 - BLACK (RIGHT REAR DOOR SIDE)

CAV

CIRCUIT

1

P35 18OR/VT (POWER LOCKS)

2

P36 18PK/VT (POWER LOCKS)

3

Q14 14DB/GY

4

Q24 14RD/DG

C302 (PT44) - WHITE (LEFT BODY SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK (POWER LOCKS)

2

Q33 20BR/LB (POWER LOCKS)

3

G78 20TN/BK

4

V13 18BR/LG

5

V23 18BR/PK

6

P96 20WT/LG (POWER LOCKS)

7

L50 18WT/TN

8

-

9

C15 12BK/WT

10

Z1 12BK

11

Z1 16BK

12

-

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

PT

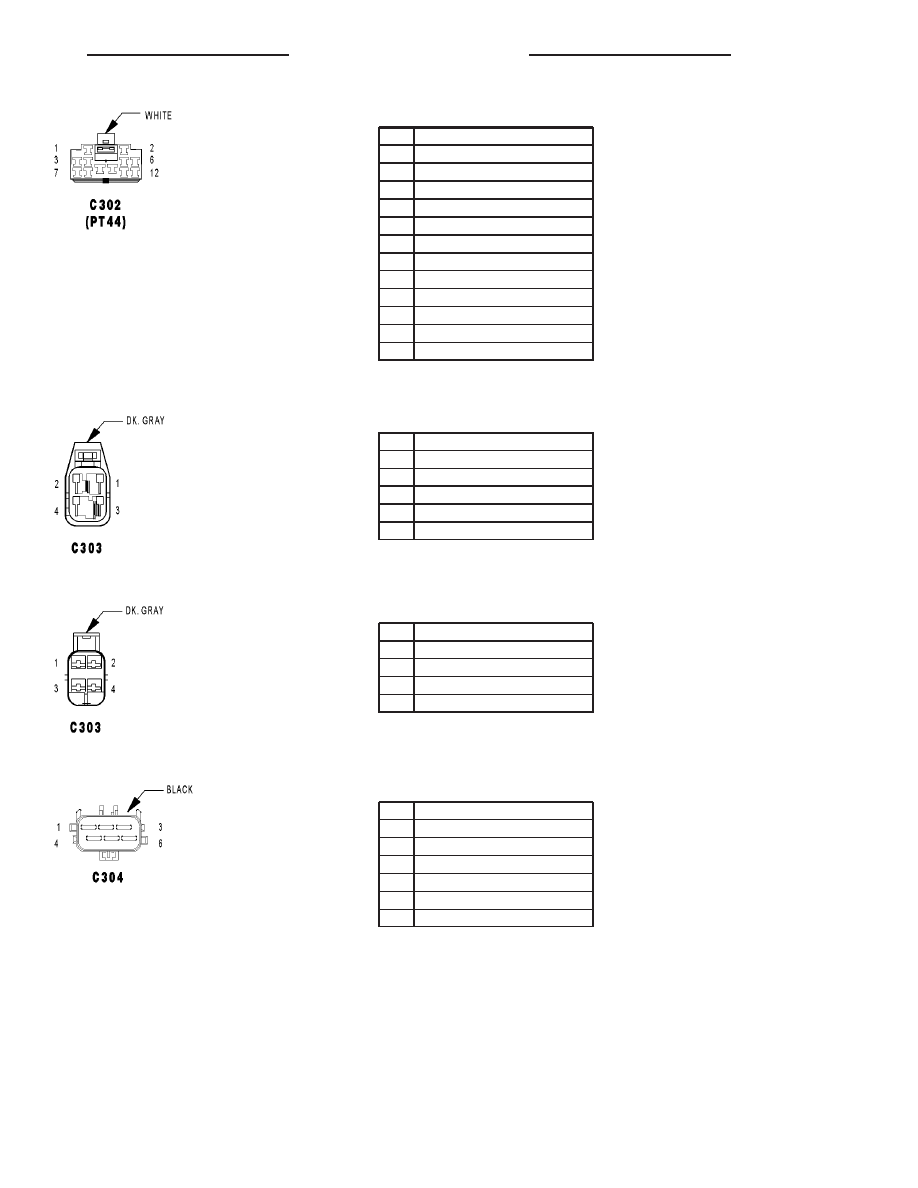

C302 (PT44) - WHITE (LIFTGATE SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK (POWER LOCKS)

2

Q33 20BR/LB (POWER LOCKS)

3

G78 20TN/BK

4

V13 18BR/LG

5

V23 18BR/PK

6

P96 20WT/LG (POWER LOCKS)

7

L50 18WT/TN

8

-

9

C15 12BK/WT

10

Z1 12BK

11

Z1 16BK

12

-

C303 - DK. GRAY (LEFT BODY SIDE)

CAV

CIRCUIT

1

L1 20VT/BK

2

L38 18BR/WT (REAR FOG LAMP)

3

L7 20BK/YL (LHD/PT44)

3

L7 18BK/YL (RHD/PT27)

4

Z1 18BK

C303 - DK. GRAY (REAR FASCIA SIDE)

CAV

CIRCUIT

1

L1 20VT/BK

2

L38 18BR/WT (REAR FOG LAMP)

3

L7 18BK/YL

4

Z1 18BK

C304 - BLACK (FUEL TANK SIDE)

CAV

CIRCUIT

1

Z1 16BK

2

Z2 20BK/LG

3

G4 20DB

4

A141 16DG/WT

5

K106 20WT/DG (NVLD)

6

K107 20OR/YL (NVLD)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47
