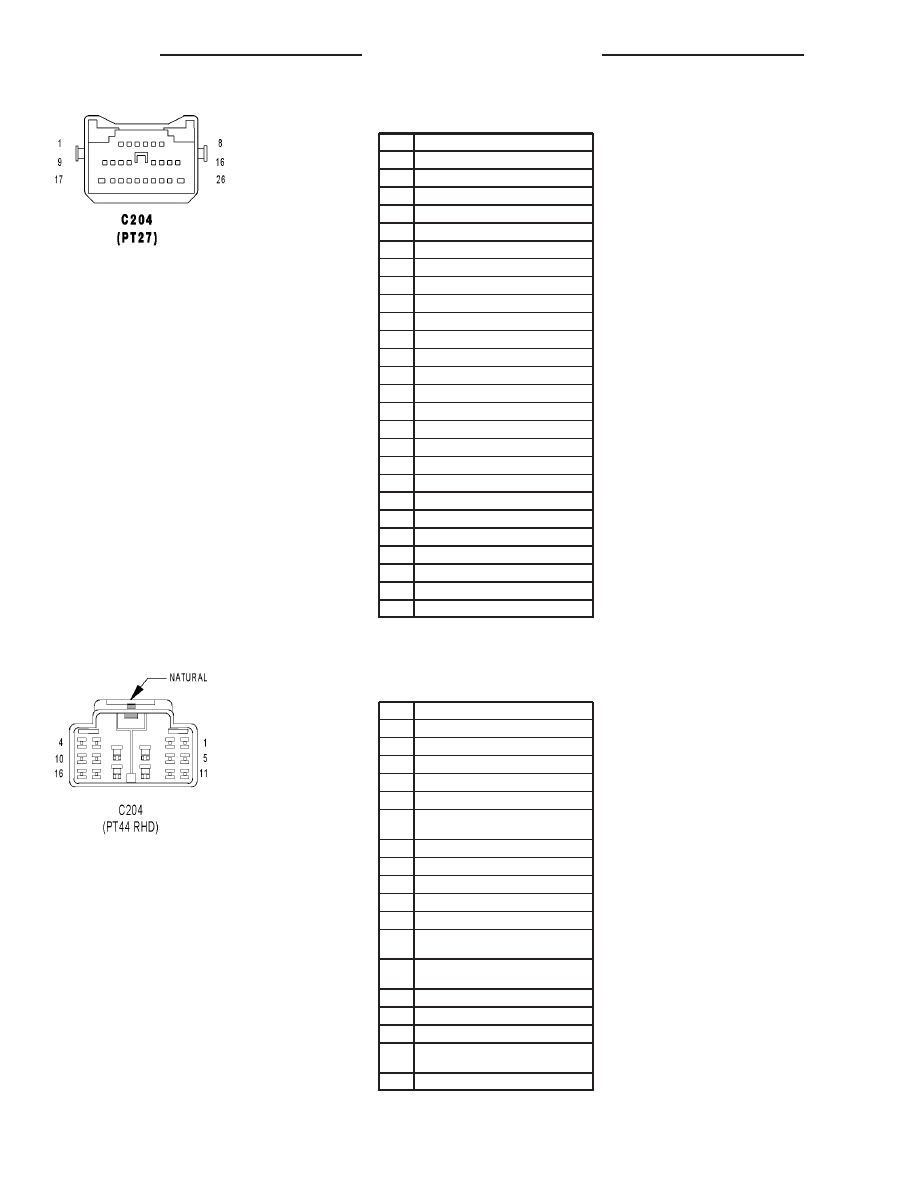

C204 (PT27) - (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

Q13 16DB

2

Q335 20OR/LG

3

G75 20TN/DB

4

P75 20DB/WT

5

-

6

-

7

X53 18DG/VT

8

Q23 16RD/WT

9

-

10

C16 20LB/YL

11

P73 20YL/PK

12

P34 20PK/BK

13

P97 20WT/DG

14

X55 18BR/DB

15

P35 20OR/VT

16

P71 20BR/YL

17

Z1 16BK

18

Q325 20OR/LB

19

P6 20RD/WT

20

Q31 20OR/DB

21

P5 20YL/BK

22

D25 18VT/YL

23

Z2 20BK/LG

24

F10 18YL/RD

25

-

26

F21 16TN

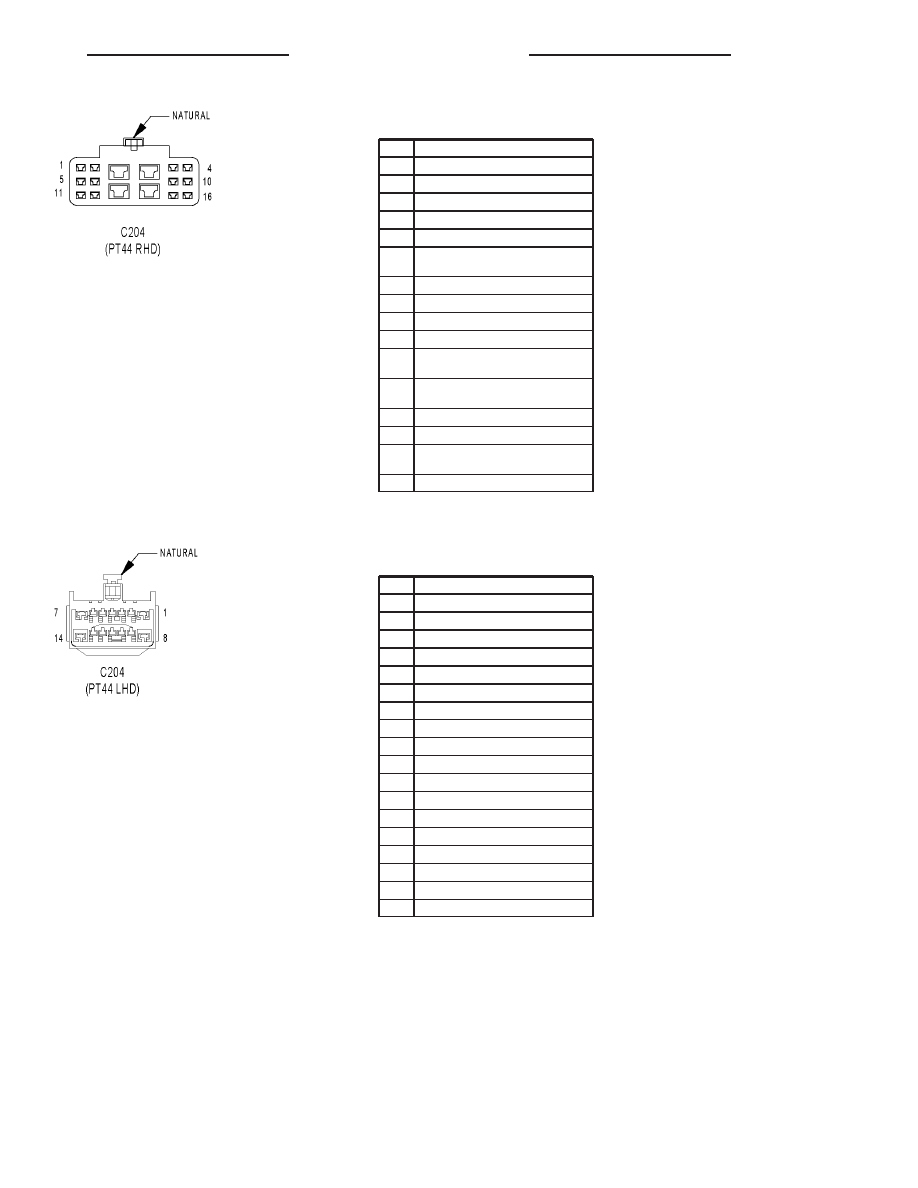

C204 (PT44 RHD) - NATURAL (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

Q11 14LB

3

G75 20TN

4

P75 20DB/WT (POWER MIRRORS)

5

-

6

P159 20DG/WT (POWER FOLDING
MIRRORS)

7

X53 18DG

7

X53 18DG/VT

8

P76 20YL/PK (POWER MIRRORS)

9

Z1 20BK

10

Q21 14WT

11

P160 20LB/BK (POWER FOLDING MIR-
RORS)

12

P36 18DB/WT (PASSENGER POWER
LOCKS)

13

P97 20WT/DG (POWER LOCKS)

14

X55 18BR/DB

14

X55 18BR/DB

15

P35 18OR/BK (PASSENGER POWER
LOCKS)

16

P71 20YL/BK (POWER MIRRORS)

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

PT

C204 (PT44 RHD) - NATURAL (LEFT FRONT

DOOR SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

Q11 14LB

3

G75 20TN/DB

4

P75 20DB/WT (POWER MIRRORS)

5

-

6

P159 20DG/WT (POWER FOLDING
MIRRORS)

7

X53 18DG (EXCEPT BASE)

8

P76 20OR/YL (POWER MIRRORS)

9

Z1 20BK

10

Q21 14WT

11

P160 20LB/BK (POWER FOLDING MIR-
RORS)

12

P34 20PK/BK (PASSENGER POWER
LOCKS)

13

P97 20WT/DG (POWER LOCKS)

14

X55 18BR/DB

15

P33 20OR/BK (PASSENGER POWER
LOCKS)

16

P71 20BR/YL (POWER MIRRORS)

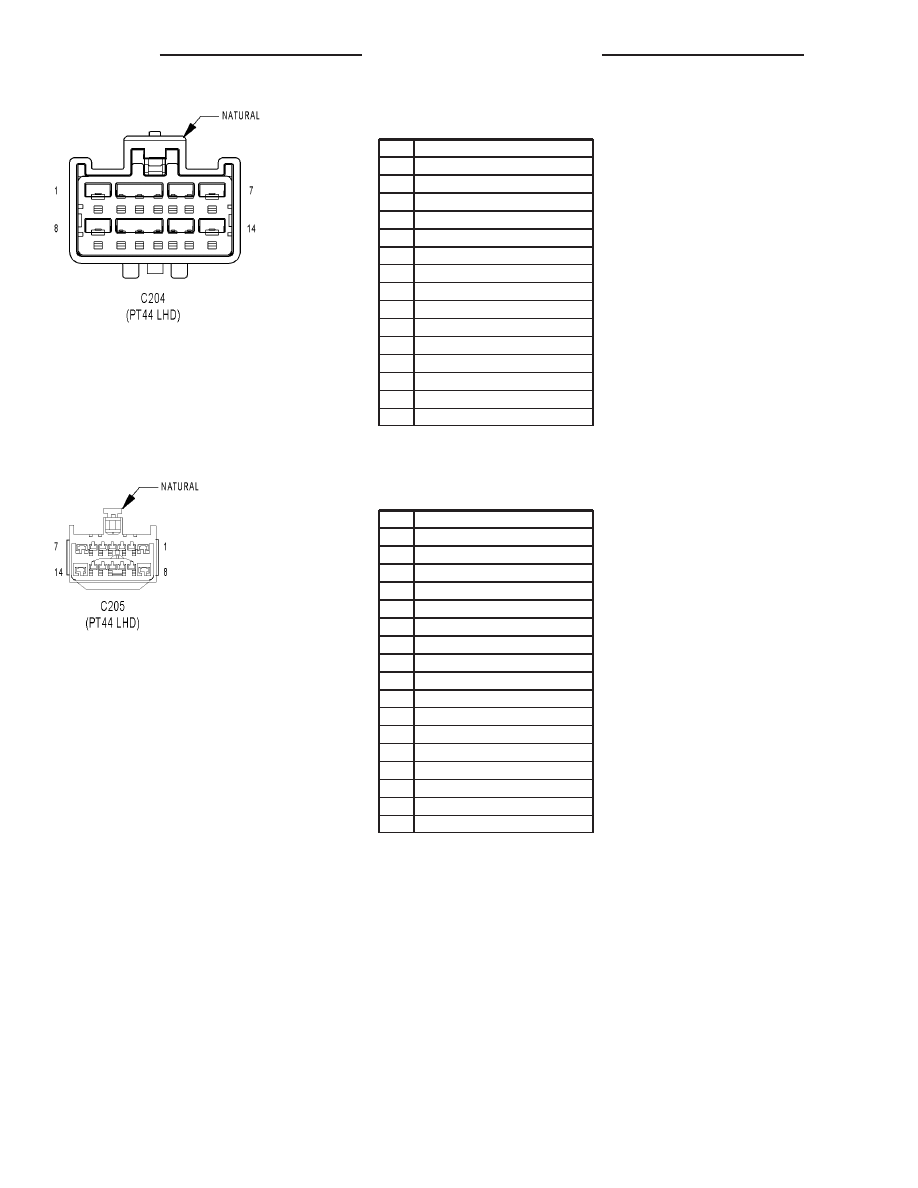

C204 (PT44 LHD) - NATURAL (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

X53 20DG

2

X53 20DG/VT (EXCEPT HANDS FREE)

2

X53 20DG (HANDS FREE)

3

G75 20TN

4

P75 20DB/WT

5

P73 20YL/PK

6

X55 20BR/DB

6

X55 20BR/DB (EXCEPT HANDS FREE)

6

X55 20BR/DB (HANDS FREE)

7

-

8

Q11 14LB

9

Z1 20BK

10

P34 18DB

11

P97 20WT/DG

12

P35 18OR/BK

13

P71 20YL/BK

14

Q21 14WT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

C204 (PT44 LHD) - NATURAL (LEFT FRONT

DOOR SIDE)

CAV

CIRCUIT

1

C16 20 LB/YL (HEATED MIRRORS)

2

X53 20DG/VT (BASE)

2

X53 20DG (EXCEPT BASE)

3

G75 20TN/DB

4

P75 20 DB/WT

5

P73 20YL/PK

6

X55 20BR/DB

7

-

8

Q11 14LB

9

Z1 20BK

10

P34 20PK/BK

11

P97 20WT/DG

12

P35 20OR/WT

13

P71 20BR/YL

14

Q21 14WT

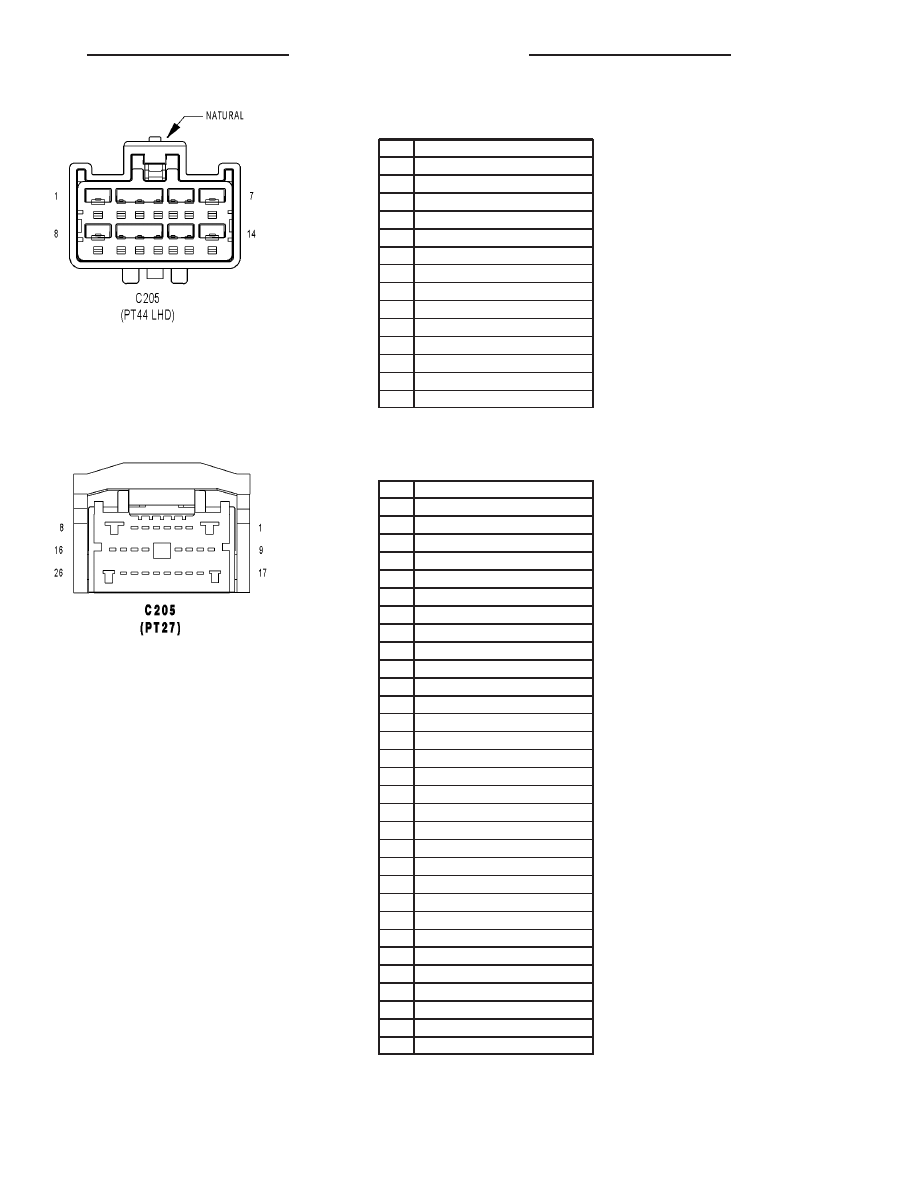

C205 (PT44 LHD) - NATURAL (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

X54 20VT

2

X54 20VT

3

G74 20TN/RD

4

P74 20DB/WT

5

P70 20PK

6

X56 20DB/RD

6

X56 20DB/RD

7

-

8

Q12 14BR/LB

9

Z1 20BK

10

P36 20PK/BK

11

P96 20DG

11

P96 20DG

12

P35 18OR/BK

13

P72 20YL

14

Q22 14VT/WT

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

PT

C205 (PT44 LHD) - NATURAL (RIGHT FRONT

DOOR SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

X54 18VT

3

G74 20 TN/RD

4

P74 20DB/WT

5

P70 20PK

6

X56 18DB/RD

7

-

8

Q12 14BR

9

Z1 20BK

10

P36 20PK/VT

11

P96 20DG

12

P35 20OR/VT

13

P72 20YL

14

Q22 14VT/WT

C205 (PT27) - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Q14 16GY

2

Q336 20OR/GY

3

M9 20DB/OR

3

M9 20DB/OR

4

P74 20DB/WT

5

-

6

-

7

X54 20VT (BASE AUDIO)

7

X82 18LB/VT (PREMIUM AUDIO)

8

Q24 16DG

9

-

10

C16 20LB/YL (HEATED MIRRORS)

11

P72 20YL/BK

12

P36 18PK/VT

13

P96 20DG

13

P96 20WT/DG

14

X56 20DB/RD (BASE AUDIO)

14

X80 18LB/BK (PREMIUM AUDIO)

15

P35 18OR/VT

16

P70 20PK

17

Z1 16BK

18

Q326 20OR/BR

19

-

20

Q31 20OR/DB

21

-

22

D25 18VT/YL

23

Z2 20BK/LG

23

Z2 20BK/LG

24

F10 18YL/RD

25

-

26

F21 16TN

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39
