Chrysler PT Cruiser. Manual - part 638

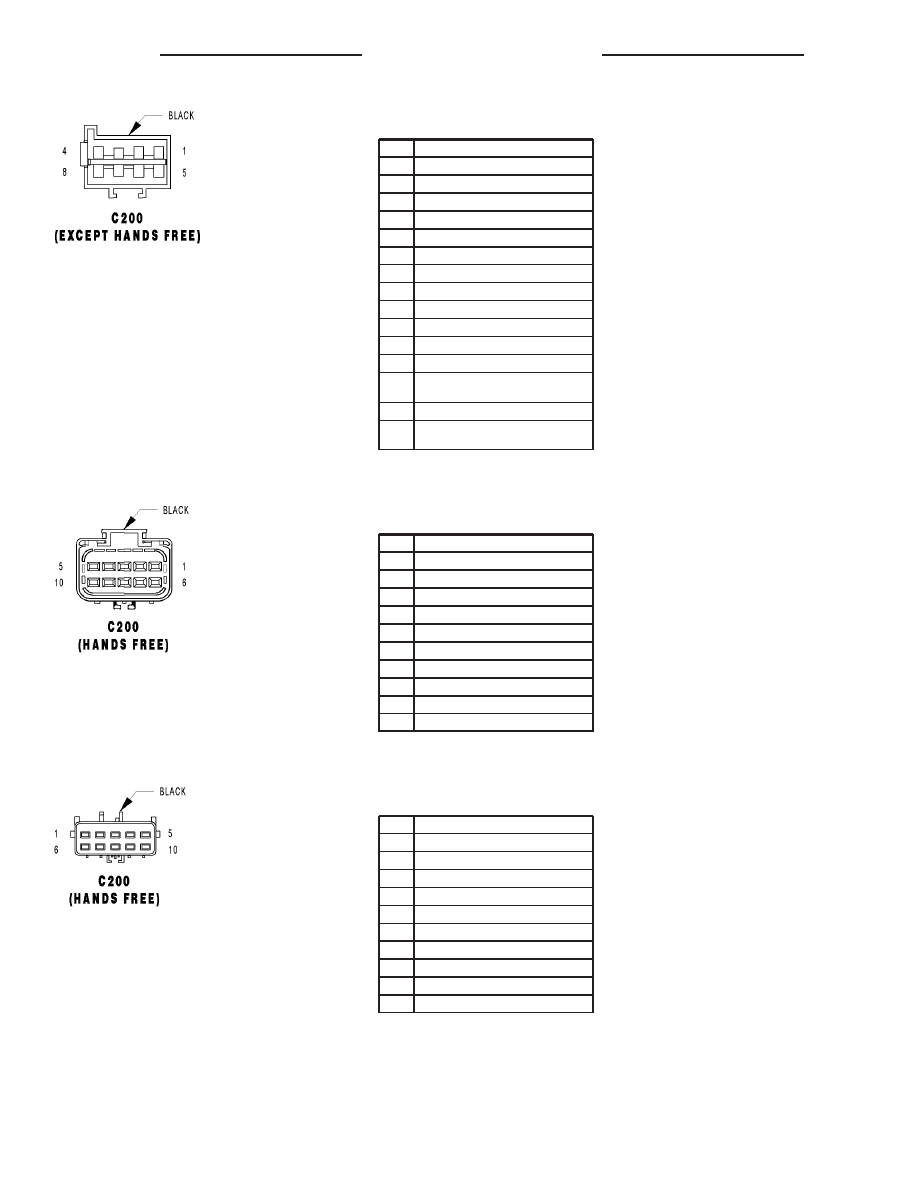

C200 (EXCEPT HANDS FREE) - BLACK (LEFT

HEADLINER JUMPER SIDE)

CAV

CIRCUIT

1

E2 20PK (PT44)

2

X12 18YL (EXPORT)

2

F20 18YL (PT27)

2

F10 18YL (PT44)

3

Z1 18BK (EXCEPT HOMELINK)

3

G38 18BK (HOMELINK)

4

G32 22BL/LG (PT27)

4

G32 20BK/LG (PT44)

5

D25 20WT/LB (PT27)

5

G31 20WT/LB (PT44)

6

-

7

X53 18VT/DG

7

X209 18VT/DG (PT27 PREMIUM
AUDIO)

8

X55 18DB/RD

8

X299 18DB/RD (PT27 PREMIUM
AUDIO)

C200 (HANDS FREE) - BLACK (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

E2 20OR

2

F10 18YL/RD

3

G38 20GY

4

G32 20BK/LB

5

X792 20BK/VT

6

X730 20BK/GY

7

X53 20DG

8

X55 20BR/RD

9

X712 20BK/DG

10

X722 20LB/DG

C200 (HANDS FREE) - BLACK (LEFT HEAD-

LINER JUMPER SIDE)

CAV

CIRCUIT

1

E2 20OR

2

F10 18YL/RD

3

G38 18VT/LG

4

G32 20BK/LB

5

X792 20LB/LG

6

X730 20GY/YL

7

X53 18VT

8

X55 18DB/RD

9

X712 20DG/LB

10

X722 20LB/DG

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

PT

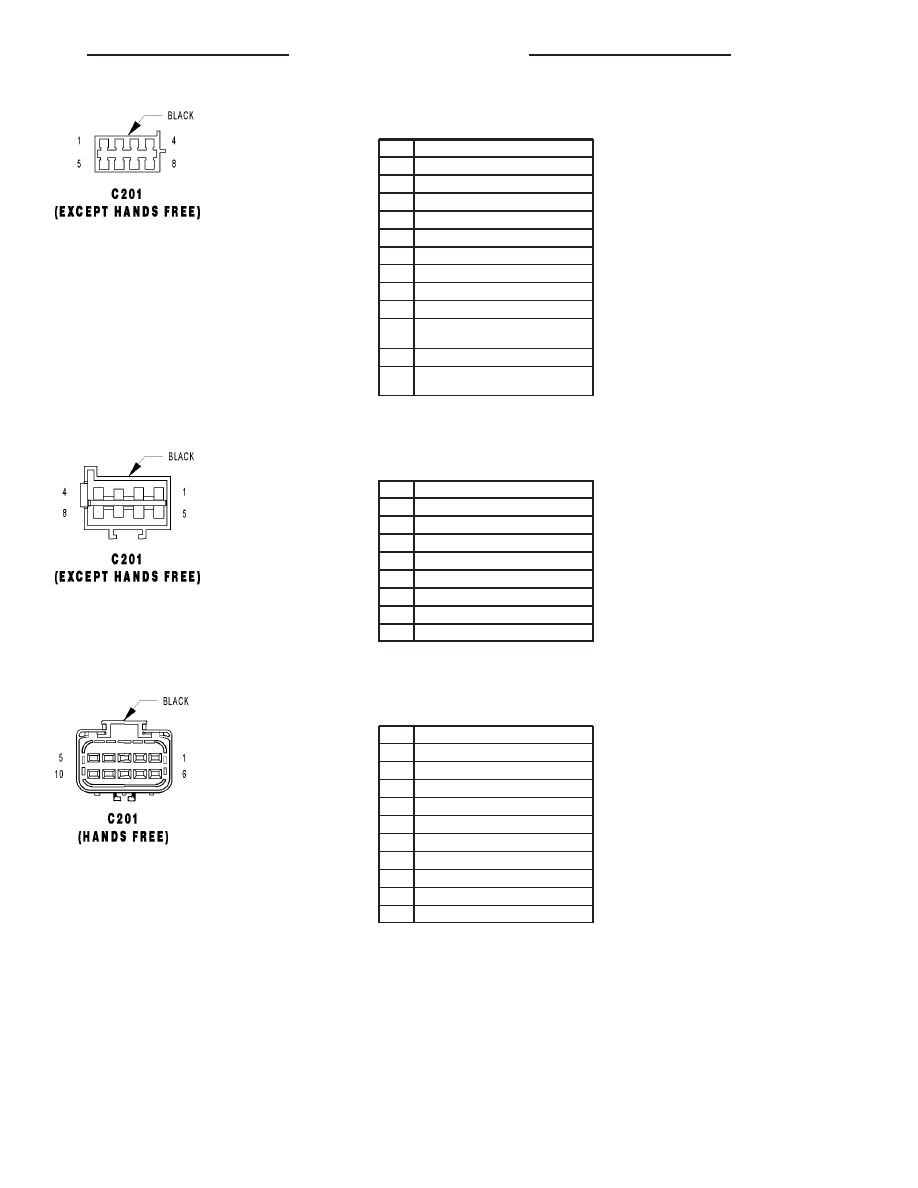

C201 (EXCEPT HANDS FREE) - BLACK (INSTRU-

MENT PANEL SIDE)

CAV

CIRCUIT

1

M1 18PK

2

M2 20YL

2

M2 20YL

3

Z1 18BK

4

Z2 20BK/LG (OVERHEAD CONSOLE)

5

G120 20WT/LB (RKE EXPORT)

6

-

7

X54 20VT

7

X54 20VT (PT27 BASE AUDIO)

7

X208 18GY/DG (PT27 PREMIUM
AUDIO)

8

X56 20DB/RD (PT27 BASE AUDIO)

8

X298 18GY/LG (PT27 PREMIUM
AUDIO)

C201 (EXCEPT HANDS FREE) - BLACK (RIGHT

HEADLINER JUMPER SIDE)

CAV

CIRCUIT

1

M1 20PK

2

M2 18YL

3

Z1 18BK

4

Z2 20BK/LG

5

G120 20WT/LB

6

-

7

X54 18VT/DG

8

X56 18DB/RD

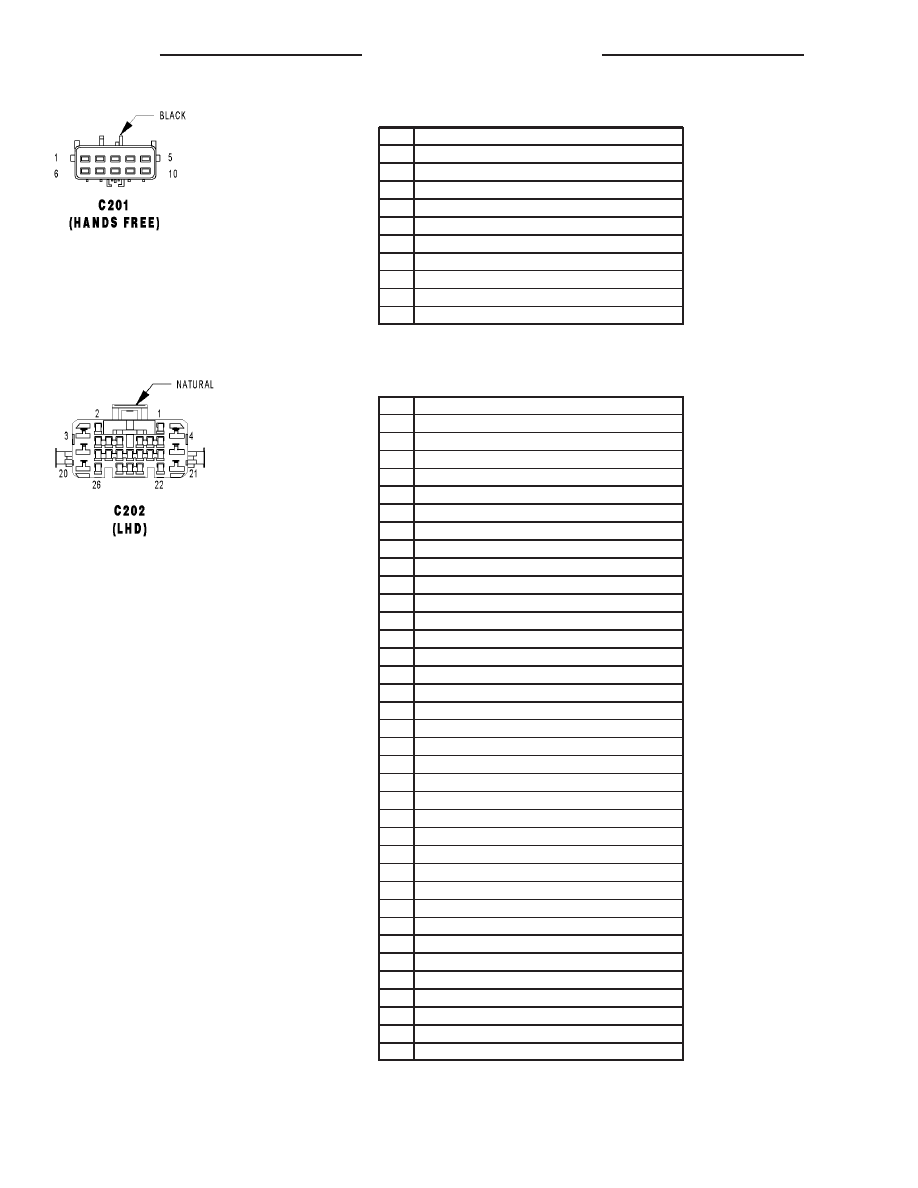

C201 (HANDS FREE) - BLACK (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

M1 18PK

2

M2 20YL

3

Z1 18BK

4

L1 20VT/BK

5

Z2 20BK/LG

6

X793 20DG/YL

7

X54 20VT

8

X56 20DB/RD

9

X835 20BK/DB

10

G31 20VT/LG

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

C201 (HANDS FREE) - BLACK (RIGHT HEADLINER JUMPER SIDE)

CAV

CIRCUIT

1

M1 20OR

2

M2 18YL/RD

3

Z1 18VT/LG

4

L1 20BK/LB

5

Z2 20LB/LG

6

X793 20GY/YL

7

X54 18VT

8

X56 18DB/RD

9

X835 20DG/LB

10

20LB/DG

C202 (LHD) - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

G10 20LG/RD

2

L1 20VT/BK (PT27)

2

G77 20TN/OR (PT44)

3

C15 12BK/WT

4

L1 20VT/BK (MTX/HANDS FREE)

4

A25 12DB (PT27)

4

L1 20VT/BK (PT44)

5

L50 18WT/TN

6

X51 20BR/YL

6

X85 18LG/DG (PT27/PREMIUM AUDIO)

7

X57 20BR/LB

7

X87 18LG/VT (PT27/POWER AMPLIFIER)

8

R53 20LG/YL (BASE ORC)

9

R55 20LG/DG (BASE ORC)

10

L38 18BR/WT (REAR FOG LAMP)

11

L63 18DG/RD

11

L63 18DG/RD (HEADLAMP LEVELING)

12

G78 20TN/BK

12

G78 20TN/BK

13

A120 16RD/LG (POWER SEAT ADJUSTER)

14

V13 18BR/LG (PT44)

15

P96 20DG (POWER LOCKS/PT44)

15

P96 20WT/DG (PT27)

16

R53 20LG/YL (PT27/BASE ORC)

17

Q2 20LG/BK (PT44)

18

Q33 20BR/LB (PT44)

19

V23 18BR/PK (PT44)

20

Q13 16DB (PT27)

20

Q17 14DB/WT (PT44)

21

Q23 16RD/WT (PT27)

21

Q27 14RD/BK (PT44)

22

L7 20BK/YL

23

X12 20RD/WT (EXPORT PT44)

24

P5 20YL/BK (PT27)

25

P6 20RD/WT (PT27)

26

-

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

PT

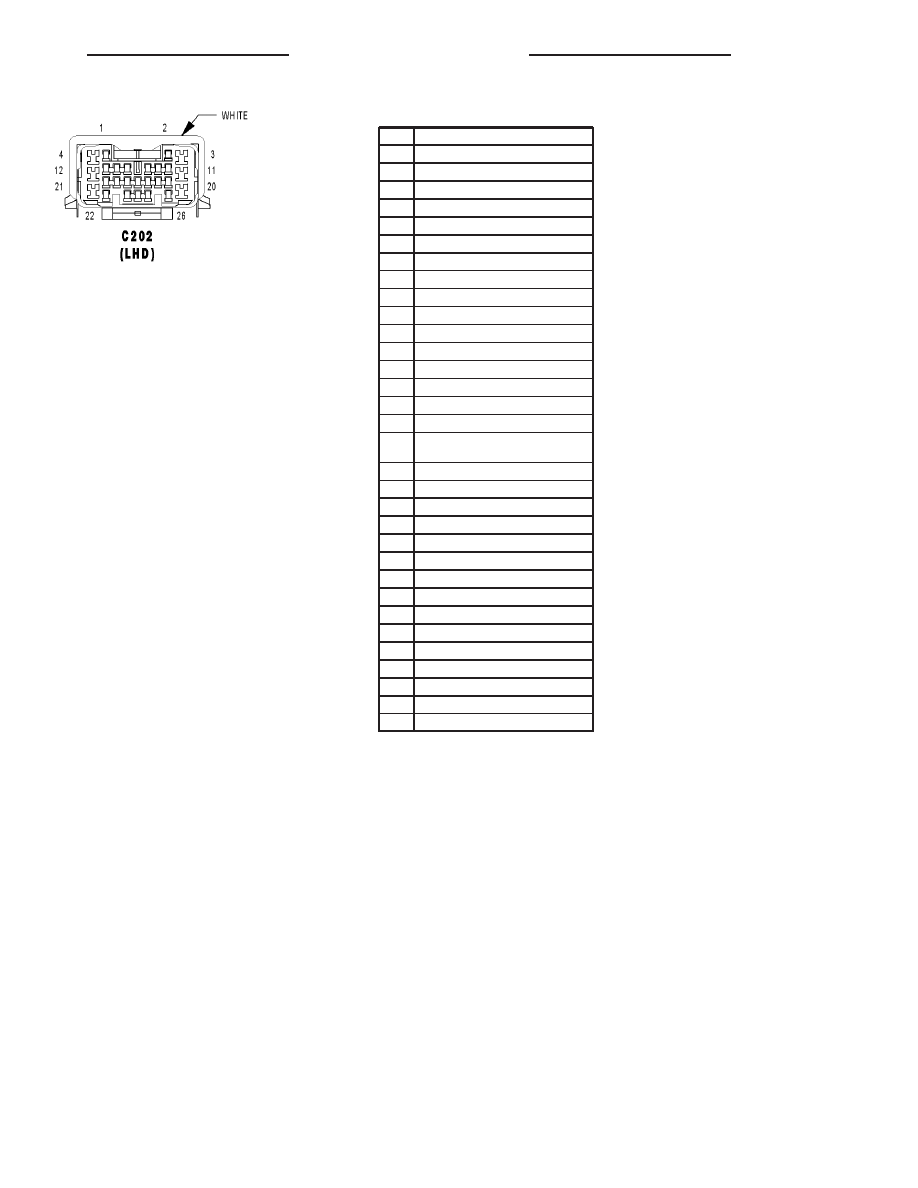

C202 (LHD) - WHITE (LEFT BODY SIDE)

CAV

CIRCUIT

1

G10 20LG/RD

2

L1 20VT/BK (PT27)

2

G77 18TN/OR (PT44)

3

C15 12BK/WT

4

L1 20VT/BK (MTX/HANDS FREE)

4

A25 12DB (PT27)

5

L50 18WT/TN

6

X51 18BR/YL

6

X85 18LG/DG (PT27 PREMIUM AUDIO)

7

X57 18BR/LB

7

X87 18LG/VT (PT27 PREMIUM AUDIO)

8

R53 20LG/YL (BASE ORC)

9

R55 20LG/DG (BASE ORC)

10

L38 18BR/WT (REAR FOG LAMP)

11

L63 18DG/RD

12

G78 20TN/BK

13

A120 16RD/LG (POWER SEAT
ADJUSTER)

14

V13 18BR/LG (PT44)

15

P96 20WT/LG

16

-

17

Q2 16LG/BK (PT44)

18

Q33 20BR/LB (PT44)

19

V23 18BR/PK (PT44)

20

Q13 14DB (PT27)

20

Q17 14DB/WT (PT44)

21

Q23 14RD/WT (PT27)

21

Q27 14RD/BK (PT44)

22

L7 18BK/YL

23

X12 18RD/WT (EXPORT/PT44)

24

P5 20YL/BK (PT27)

25

P6 20RD/WT (PT27)

26

-

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31
