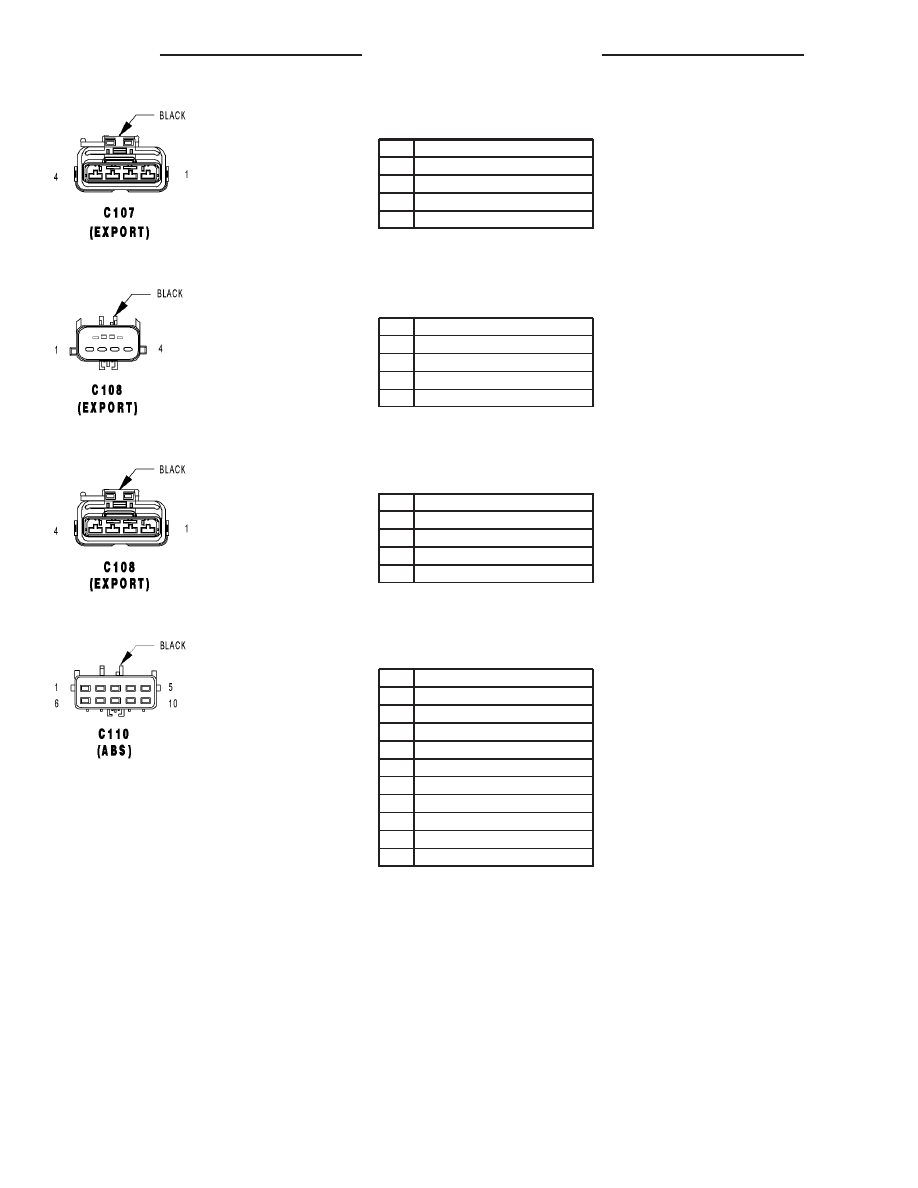

C107 (EXPORT) - BLACK (HEADLAMP LEVELING

SIDE)

CAV

CIRCUIT

1

L7 18BK

2

Z1 18BR

3

L13 18OR

4

L43 18YL

C108 (EXPORT) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

L7 18BK/YL

2

Z1 18BK

3

L13 20BR/YL

4

L43 18VT

C108 (EXPORT) - BLACK (HEADLAMP LEVELING

SIDE)

CAV

CIRCUIT

1

L7 18BK

2

Z1 18BR

3

L13 18OR

4

L43 18YL

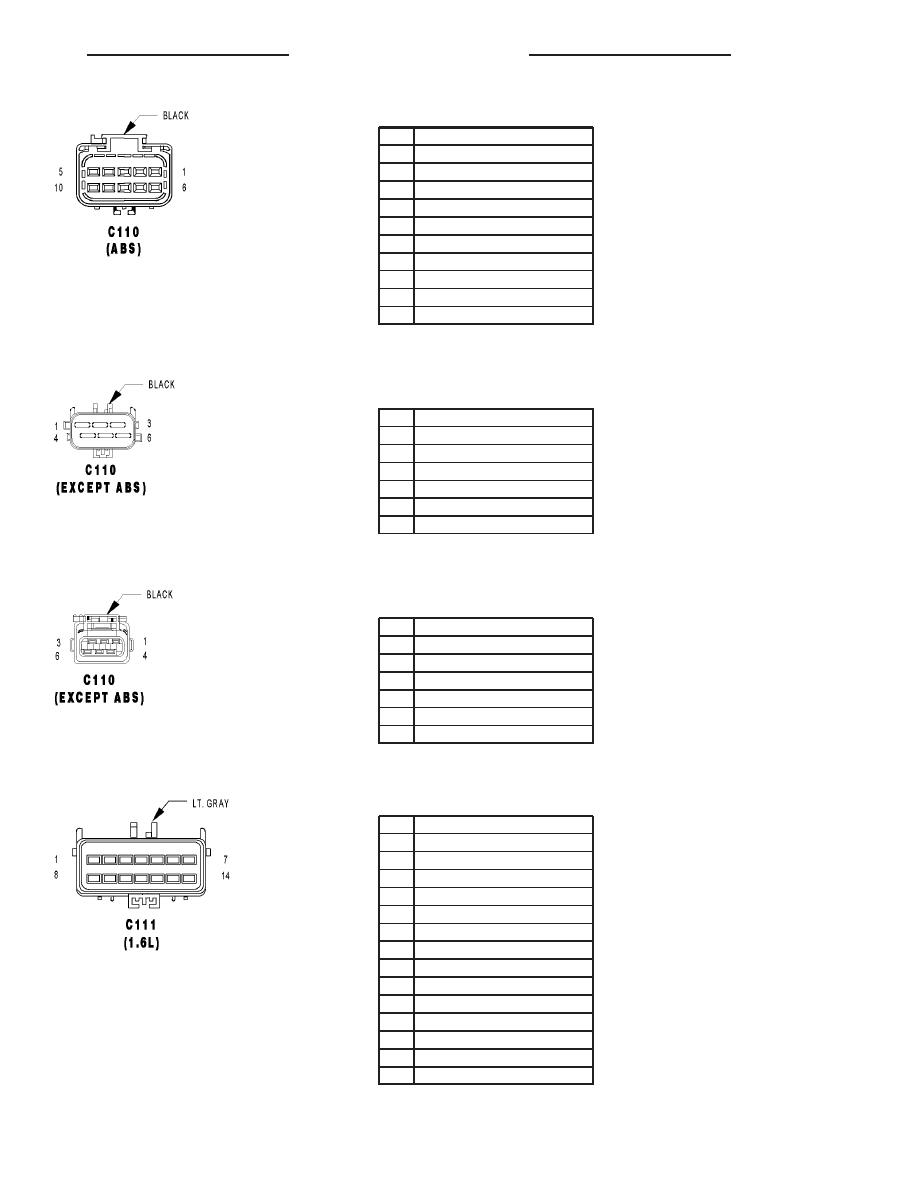

C110 (ABS) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

G4 20DB

2

Z2 20BK/LG

3

A141 16DG/WT

4

Z1 16BK

5

K106 18WT/DG (NVLD)

6

K107 18OR (NVLD)

7

B1 18YL/DB

8

B2 18YL

9

B3 18LG/DB

10

B4 18LG

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

PT

C110 (ABS) - BLACK (UNDERBODY SIDE)

CAV

CIRCUIT

1

G4 20DB

2

Z2 20BK/LG

3

A141 16DG/WT

4

Z1 16BK

5

K106 20WT/DG (NVLD)

6

K107 20OR/YL (NVLD)

7

B1 18YL/DB

8

B2 18YL

9

B3 18LG/DB

10

B4 18LG

C110 (EXCEPT ABS) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

G4 20DB

2

Z2 20BK/LG

3

A141 18DG/WT

4

Z1 16BK

5

K106 20WT/DG

6

K107 20OR/YL

C110 (EXCEPT ABS) - BLACK (UNDERBODY

SIDE)

CAV

CIRCUIT

1

G4 20DB

2

Z2 20BK/LG

3

A141 16DG/WT

4

Z1 16BK

5

K106 18WT/DG

6

K107 18OR

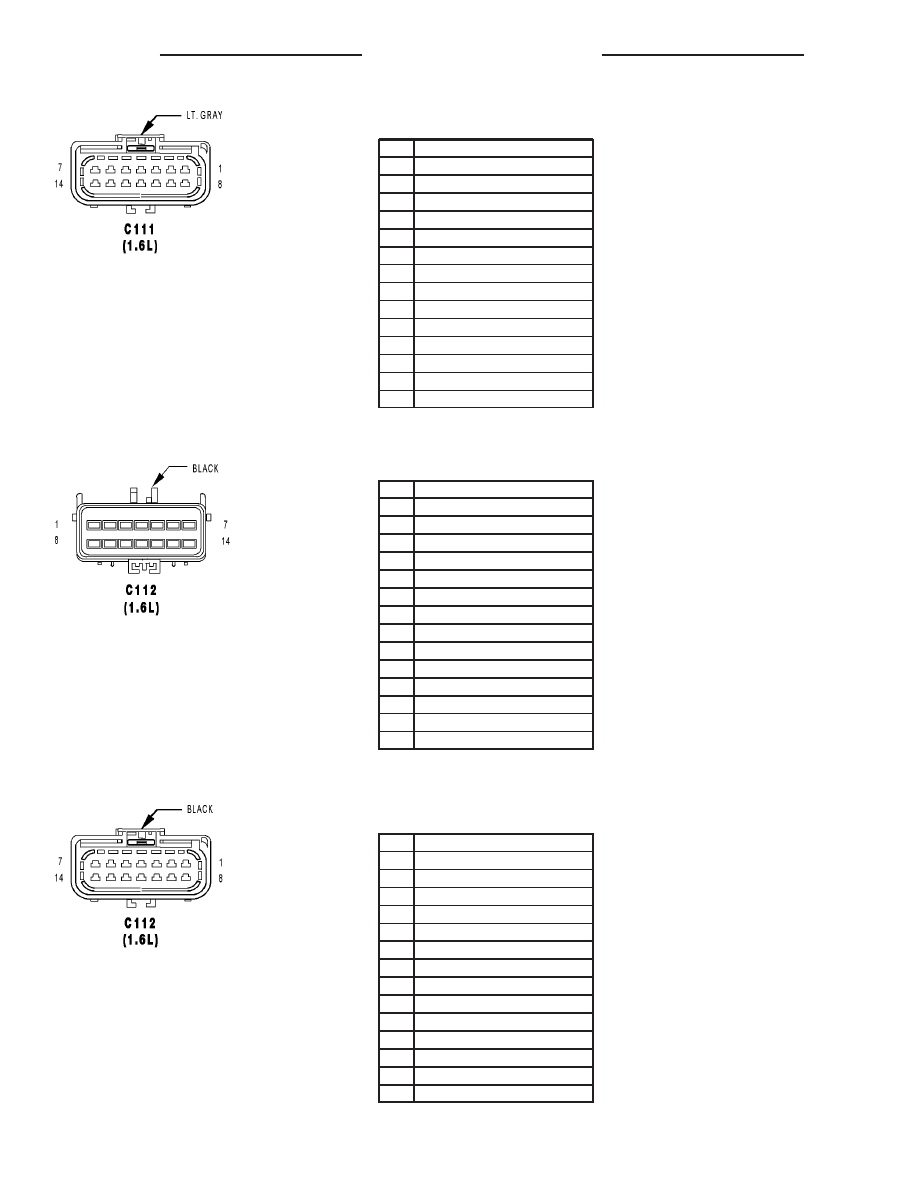

C111 (1.6L) - LT. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

F12 18DB/WT

3

C3 20DB/BK

4

T40 14BR

5

A142 18DG/OR

6

K90 20TN

7

-

8

C21 20DB/OR

9

F20 20WT

10

L1 20VT/BK

11

L50 20WT/TN

12

A14 18GY/WT

13

-

14

-

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

C111 (1.6L) - LT. GRAY (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

-

2

F12 20DB/WT

3

C3 20DB/BK

4

T40 14BR

5

A142 18DG/OR

6

K90 20TN

7

-

8

C21 20DB/OR

9

F20 20WT

10

L1 20VT/BK

11

L50 20WT/TN

12

A14 18RD/WT

13

-

14

-

C112 (1.6L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

G9 20GY/BK

3

K29 20WT/PK

4

K10 20DB/OR

5

K52 20PK/BK

6

K119 20LG/BK

7

T141 20YL/RD

8

C27 20DB/PK

9

C28 20DB/OR

10

K51 20DB/YL

11

K31 20BR

12

D25 20VT/YL

13

D20 20LG

14

D21 20PK

C112 (1.6L) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

-

2

G9 20GY/BK

3

K29 20WT/PK

4

K10 20DB/OR

5

K52 20PK/BK

6

K119 20LG/BK

7

T141 20YL/RD

8

C27 20DB/PK

9

C28 20DB/OR

10

K51 20DB/YL

11

K31 20BR

12

D25 20VT/YL

13

D20 20LG

14

D21 20PK

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

PT

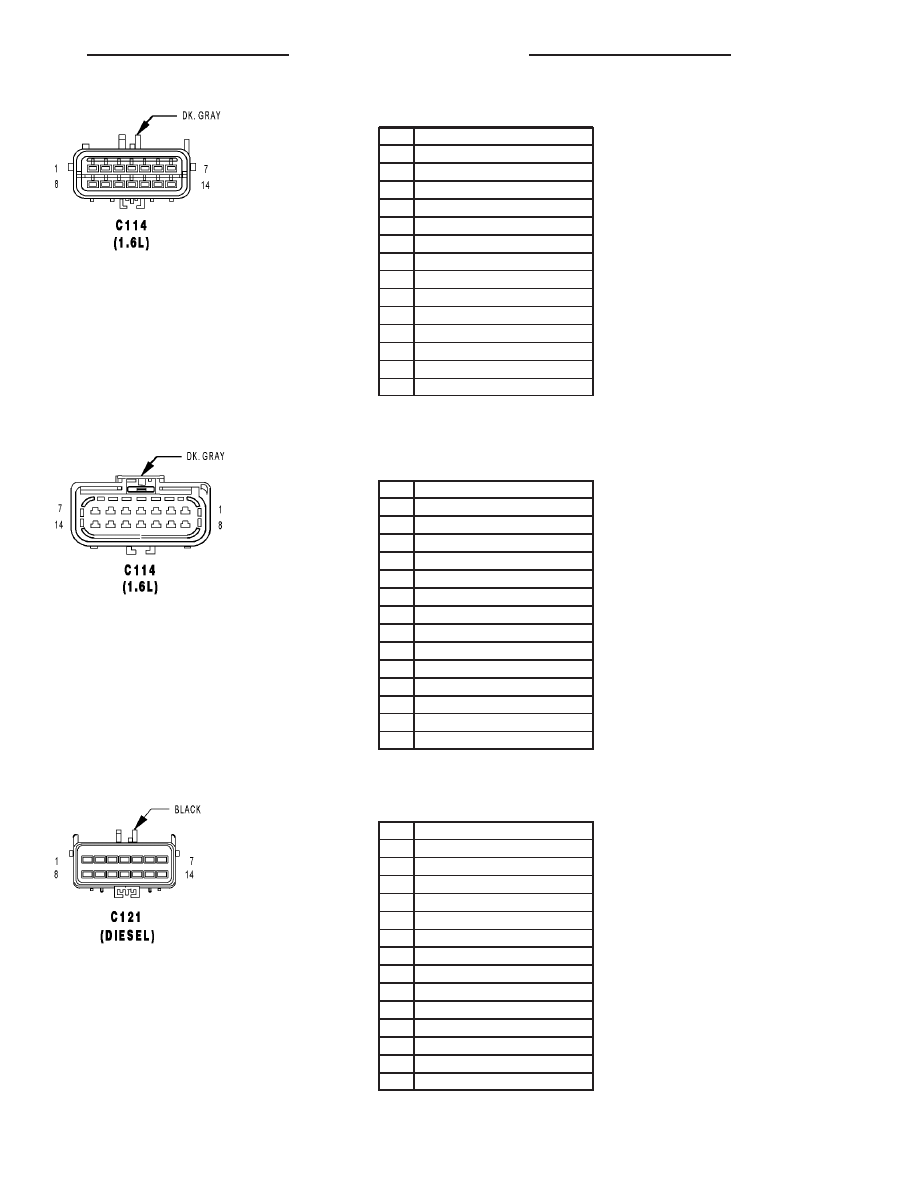

C114 (1.6L) - DK. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

K80 20BK/LG

2

F858 20DG/LG

3

K167 20BR/YL

4

K81 20DB/DG

5

F859 20DG/PK

6

K981 20BR/DG

7

Z1 20BK

8

C24 20YL/RD

9

-

10

-

11

-

12

-

13

-

14

-

C114 (1.6L) - DK. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K80 20BK/LG

2

F858 20LG/PK

3

K167 20BR/YL

4

K81 20DB/DG

5

F859 20DG/PK

6

K981 20BR/DG

7

Z1 20BK

8

C24 20YL/RD

9

-

10

-

11

-

12

-

13

-

14

-

C121 (DIESEL) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

K31 20BR/LB

3

-

4

A14 18RD/LB

5

K137 20LB/GY

6

K47 20LB

7

K118 20RD/YL

8

K90 20YL/BK

9

F12 20LB/WT

10

K4 20BK/LB

11

Z12 12BK/LG

12

K981 20LG/BR

13

Z11 20WT/BK

14

A41 18YL
