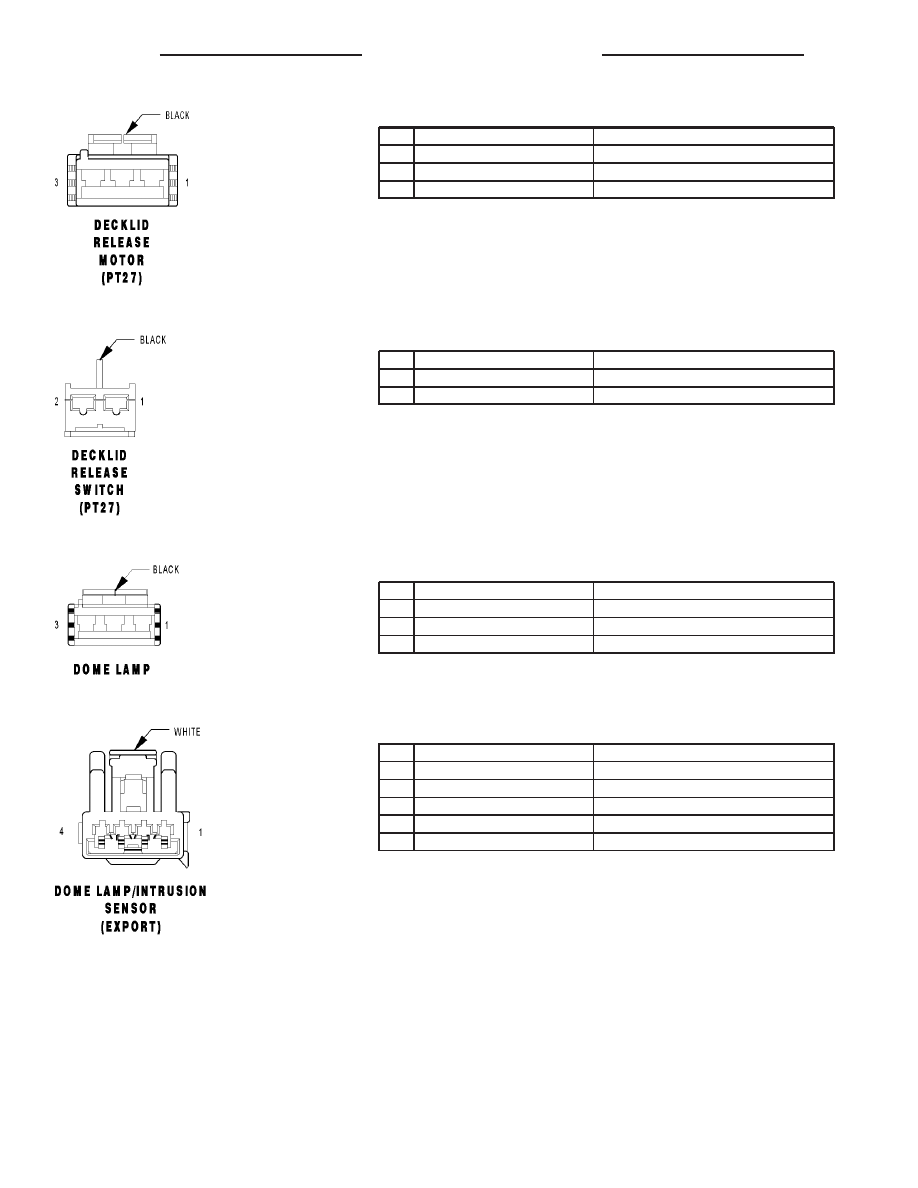

DECKLID RELEASE MOTOR (PT27) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

-

-

3

Q2 16LG/BK

DECKLID RELEASE RELAY OUTPUT

DECKLID RELEASE SWITCH (PT27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q33 20BR/LB

DECKLID RELEASE SWITCH SENSE

2

Z2 20BK/LG

GROUND

DOME LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M1 20PK

FUSED B(+)

3

M2 20YL

COURTESY LAMPS DRIVER

DOME LAMP/INTRUSION SENSOR (EXPORT) - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

M1 20PK

FUSED B(+)

3

Z2 20BK/LG

GROUND

3

Z2 20BK/LG (OVERHEAD CONSOLE)

GROUND

4

G120 20WT/LB

INTRUSION SENSOR SIGNAL

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

PT

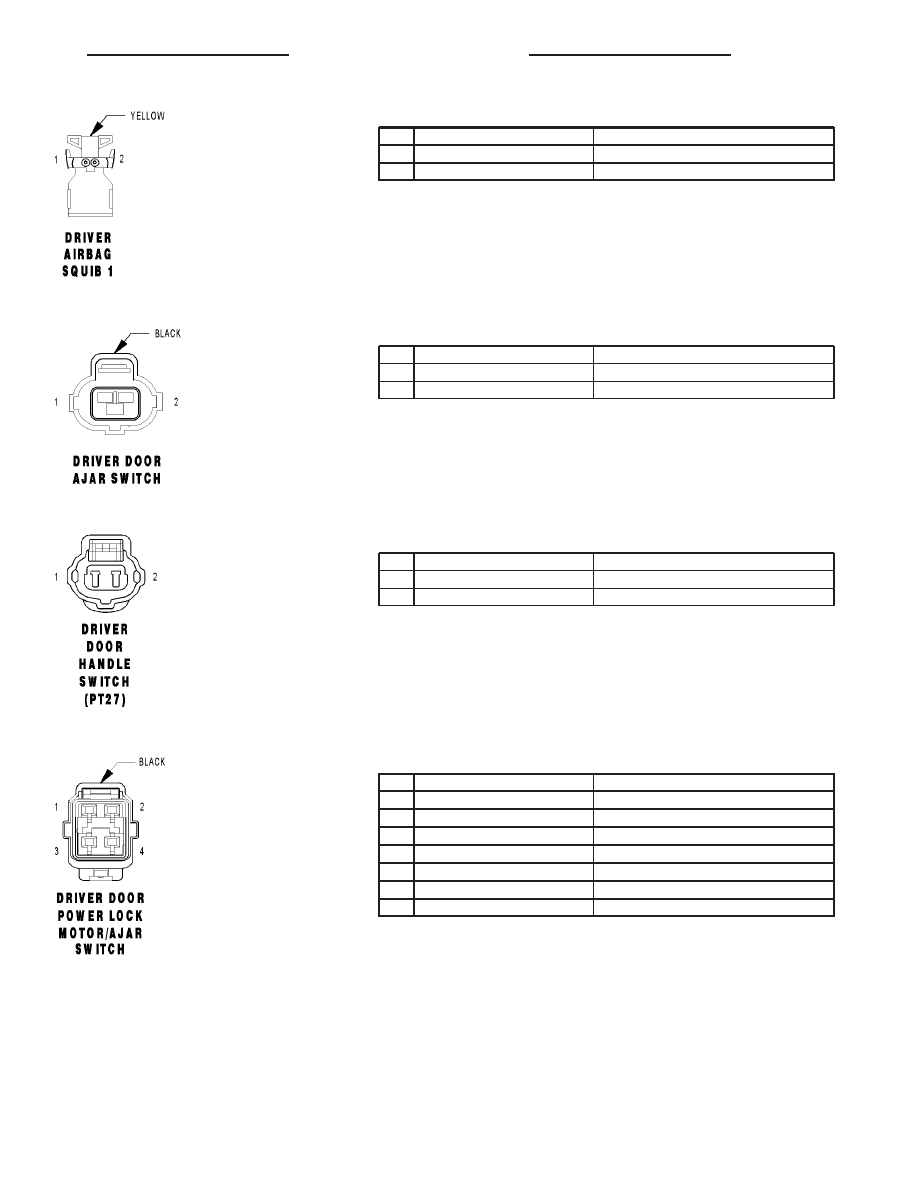

DRIVER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

2

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

DRIVER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN/DB

DRIVER DOOR AJAR SWITCH SENSE

2

Z1 20BK

GROUND

DRIVER DOOR HANDLE SWITCH (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q59 20OR/YL

DRIVER WINDOW DROP SWITCH SENSE

2

Z2 20BK/LG

GROUND

DRIVER DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN/DB (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

1

G74 20TN/DB (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z1 20BK

GROUND

3

P34 20PK/BK

DRIVER DOOR UNLOCK RELAY OUTPUT

4

P35 20OR/VT (PT27)

DOOR LOCK RELAY OUTPUT

4

P35 20OR/WT (PT44 LHD)

DOOR LOCK RELAY OUTPUT

4

P33 20OR/BK (PT44 RHD)

DOOR LOCK RELAY OUTPUT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

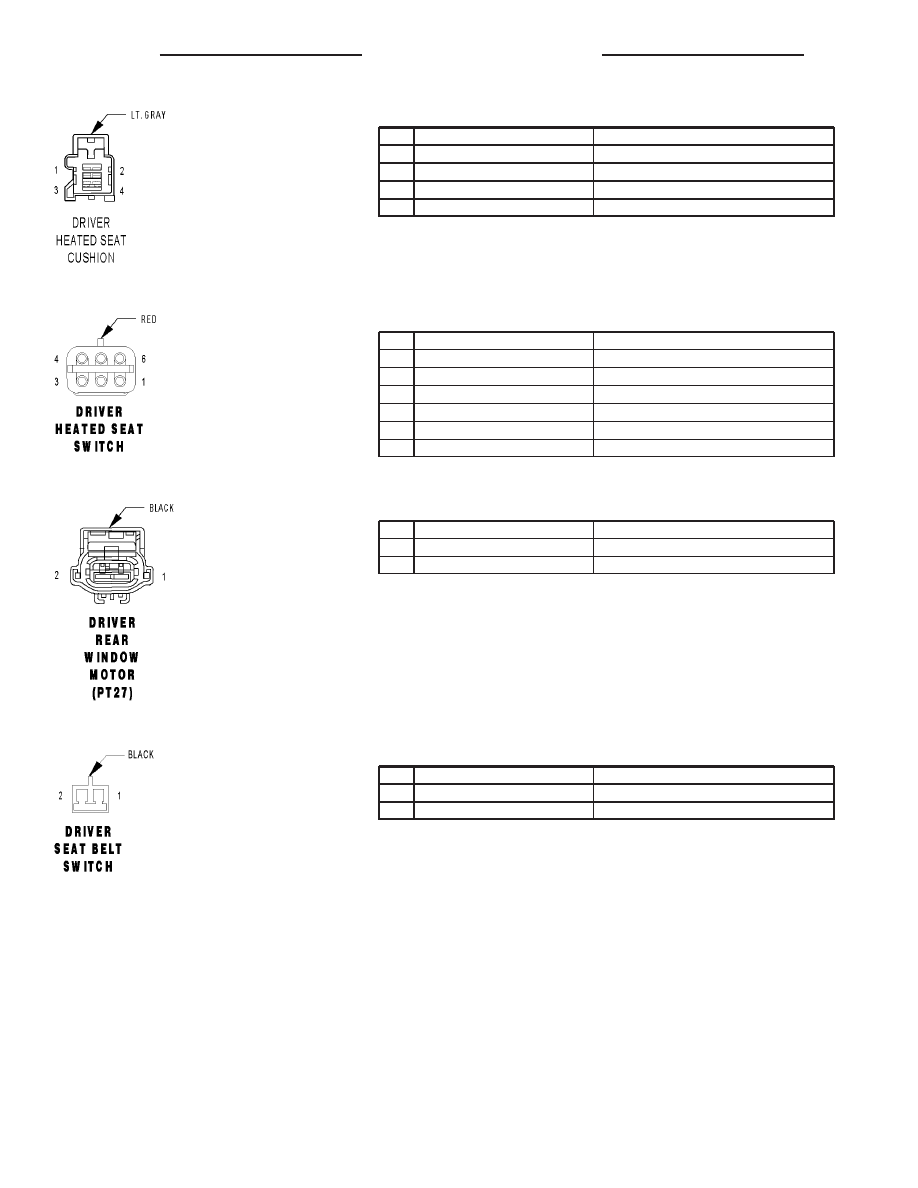

DRIVER HEATED SEAT CUSHION - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z121 18BK

GROUND

2

P131 20RD/DG

DRIVER SEAT HEATER CUSHION DRIVER

3

P141 20TN/LB

SEAT TEMPERATURE SENSOR 5VOLT SUPPLY

4

P143 20BK/DG

DRIVER SEAT TEMPERATURE SENSOR RETURN

DRIVER HEATED SEAT SWITCH - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P137 20VT/DG

DRIVER SEAT LOW HEAT LED DRIVER

2

-

-

3

Z121 18BK

GROUND

4

F99 18RD/WT

HEATED SEAT RELAY OUTPUT

5

P139 20VT/WT

DRIVER SEAT HIGH HEAT LED DRIVER

6

P7 20LB/BK

DRIVER HEATED SEAT SWITCH

DRIVER REAR WINDOW MOTOR (PT27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14RD/WT

DRIVER REAR WINDOW DRIVER DOWN

2

Q13 14DB

DRIVER REAR WINDOW DRIVER UP

DRIVER SEAT BELT SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20LG/RD

SEAT BELT SWITCH SENSE

2

Z1 20BK

GROUND

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

PT

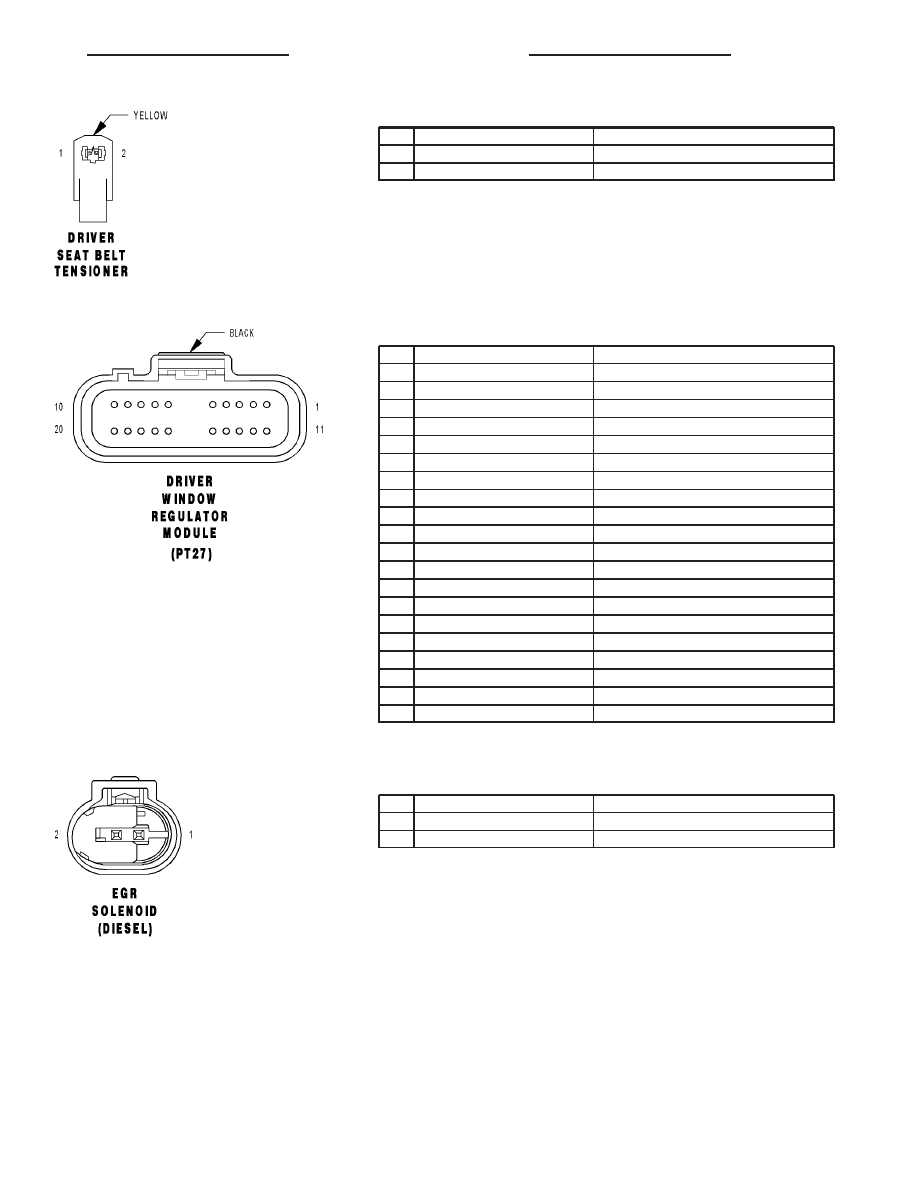

DRIVER SEAT BELT TENSIONER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

DRIVER WINDOW REGULATOR MODULE (PT27) - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

G75 18TN/DB

LEFT FRONT DOOR AJAR SWITCH SENSE

3

Q325 20OR/LB

DRIVER REAR WINDOW SWITCH MUX

4

Q335 20OR/LG

DRIVER FRONT WINDOW SWITCH MUX

5

Q31 20OR/DB

POWER TOP SWITCH MUX

6

Q13 16DB

DRIVER REAR WINDOW DRIVER UP

7

Q23 16RD/WT

DRIVER REAR WINDOW DRIVER DOWN

8

P6 20RD/WT

TOP UP RELAY CONTROL

9

P5 20YL/BK

TOP DOWN RELAY CONTROL

10

F21 16TN

FUSED B(+)

11

Z1 16BK

GROUND

12

Z2 20BK/LG

GROUND

13

D25 18VT/YL

PCI BUS

14

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

Q59 20OR/YL

DRIVER WINDOW DROP SWITCH SENSE

16

-

-

17

-

-

18

-

-

19

-

-

20

F21 16TN

FUSED B(+)

EGR SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 20GY/YL

EGR SOLENOID CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59
