SPECIFICATIONS - TORQUE

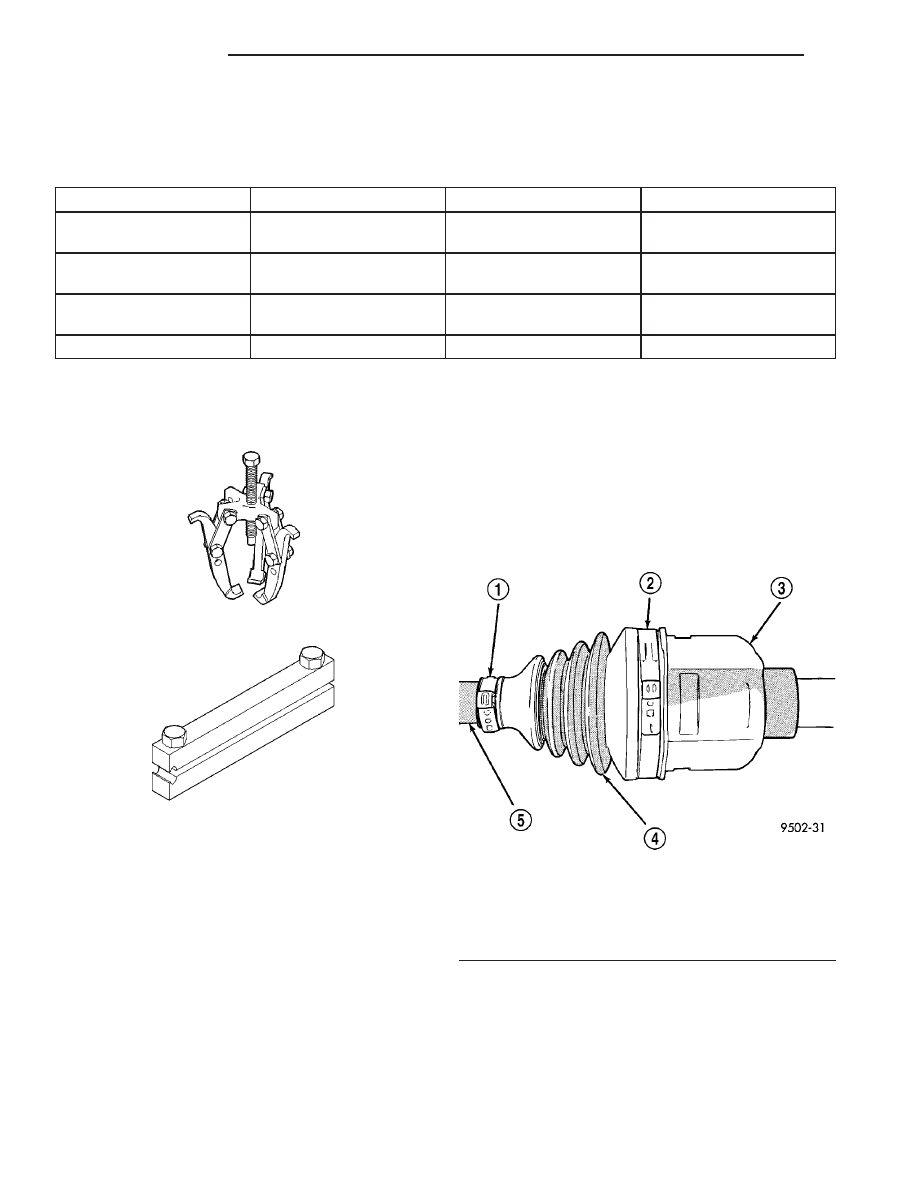

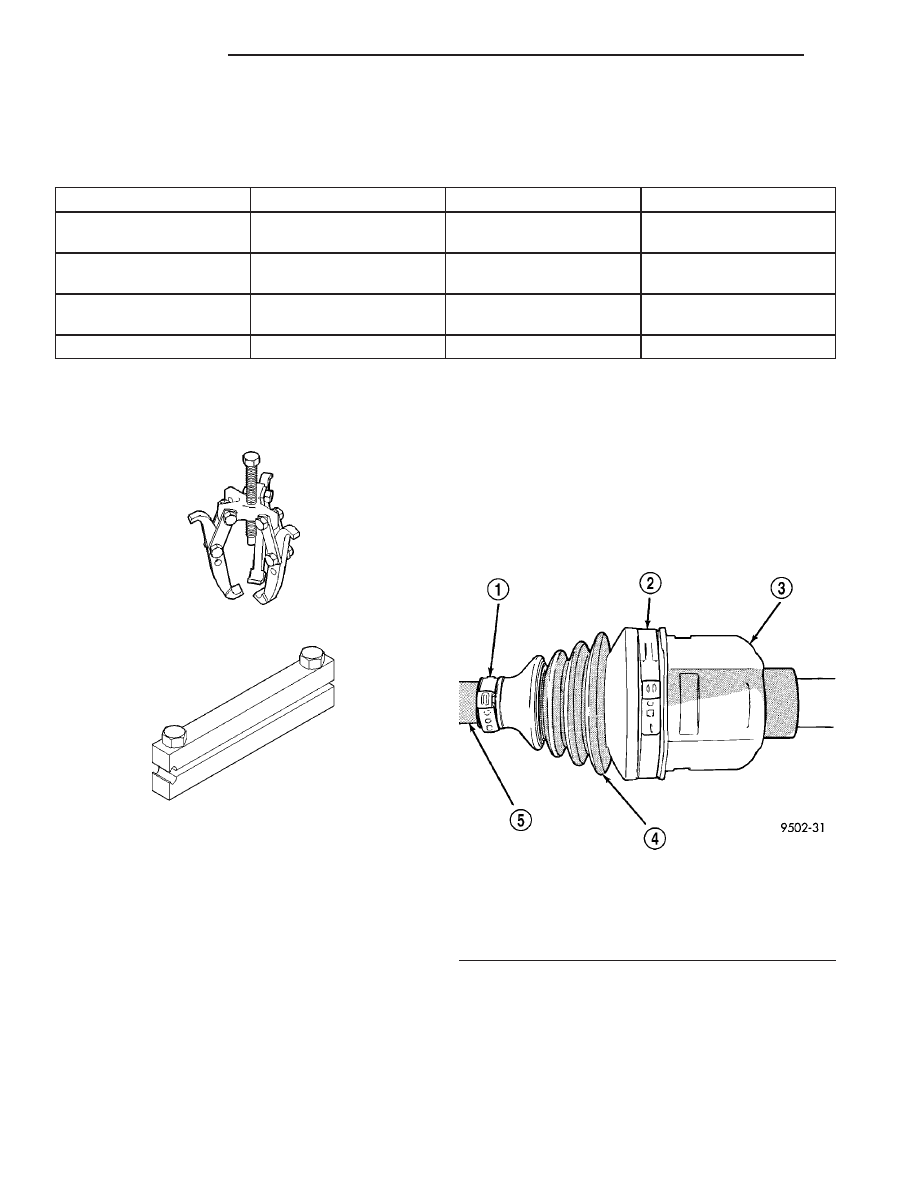

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt, Intermediate Shaft

Bearing-to-Bracket

28

21

—

Nut, Driveshaft-to-Hub/

Bearing

244

180

—

Nut, Knuckle-to-Ball Joint

Bolt

95

70

—

Nut, Wheel to Hub

128

95

—

SPECIAL TOOLS

HALFSHAFT

CV BOOT - INNER

REMOVAL

To remove sealing boot from halfshaft for replace-

ment, the halfshaft assembly must be removed from
the vehicle. (Refer to 3 - DIFFERENTIAL & DRIV-
ELINE/HALF SHAFT - REMOVAL)

CAUTION: The inner tripod joints use no internal
retention in the tripod housing to keep the spider
assembly in the housing. Therefore, do not pull on
the interconnecting shaft to disengage tripod hous-
ing from transmission stub shaft. Removal in this
manner will cause damage to the inboard joint seal-
ing boots.

(1) Remove the halfshaft requiring boot replace-

ment from the vehicle. (Refer to 3 - DIFFERENTIAL
& DRIVELINE/HALF SHAFT - REMOVAL)

(2) Remove large boot clamp that retains inner tri-

pod joint sealing boot to tripod joint housing (Fig. 32)
and discard. Then remove small clamp that retains
inner tripod joint sealing boot to interconnecting
shaft and discard. Remove the sealing boot from the
tripod housing and slide it down the interconnecting
shaft.

CAUTION: When removing the spider joint from the
tripod joint housing, hold the rollers in place on the
spider trunions to prevent the rollers and needle
bearings from falling away.

(3) Slide the interconnecting shaft and spider

assembly out of the tripod joint housing (Fig. 33).

Puller 1026

Boot Clamp Installer C-4975A

Fig. 32 Inner Tripod Joint Sealing Boot Clamps

1 - SMALL CLAMP
2 - LARGE CLAMP
3 - INNER TRIPOD JOINT
4 - SEALING BOOT
5 - INTERCONNECTING SHAFT

3 - 14

HALF SHAFT

PT

HALF SHAFT (Continued)

(4) Remove snap ring that retains spider assembly

to interconnecting shaft (Fig. 34). Remove the spider
assembly from interconnecting shaft. If spider assem-
bly will not come off interconnecting shaft by hand, it
can be removed by tapping spider assembly with a
brass drift (Fig. 35). Do not hit the outer tripod
bearings in an attempt to remove spider assem-
bly from interconnecting shaft.

(5) Slide sealing boot off interconnecting shaft.
(6) Thoroughly clean and inspect spider assembly,

tripod joint housing, and interconnecting shaft for
any signs of excessive wear. If any parts show
signs of excessive wear, the halfshaft assembly

will require replacement. Component parts of
these halfshaft assemblies are not serviceable.

INSTALLATION

NOTE: The inner tripod joint sealing boots are
made from two different types of material. High-
temperature applications (close to exhaust system)
use silicone rubber whereas standard temperature
applications use Hytrel plastic. The silicone sealing
boots are soft and pliable. The Hytrel sealing boots
are stiff and rigid. The replacement sealing boot
MUST BE the same type of material as the sealing
boot that was removed.

(1) Slide inner tripod joint seal boot retaining

clamp, onto interconnecting shaft. Then slide the
replacement inner tripod joint sealing boot onto
interconnecting shaft. Inner tripod joint seal boot
MUST be positioned on interconnecting shaft,
so the raised bead on the inside of the seal boot
is in groove on interconnecting shaft (Fig. 36).

(2) Install spider assembly onto interconnecting

shaft with chamfer on spider assembly toward inter-
connecting shaft (Fig. 37). Spider assembly must be
installed on interconnecting shaft far enough to fully
install spider retaining snap ring. If spider assembly
will not fully install on interconnecting shaft by
hand, it can be installed by tapping the spider body
with a brass drift (Fig. 38). Do not hit the outer
tripod bearings in an attempt to install spider
assembly on interconnecting shaft.

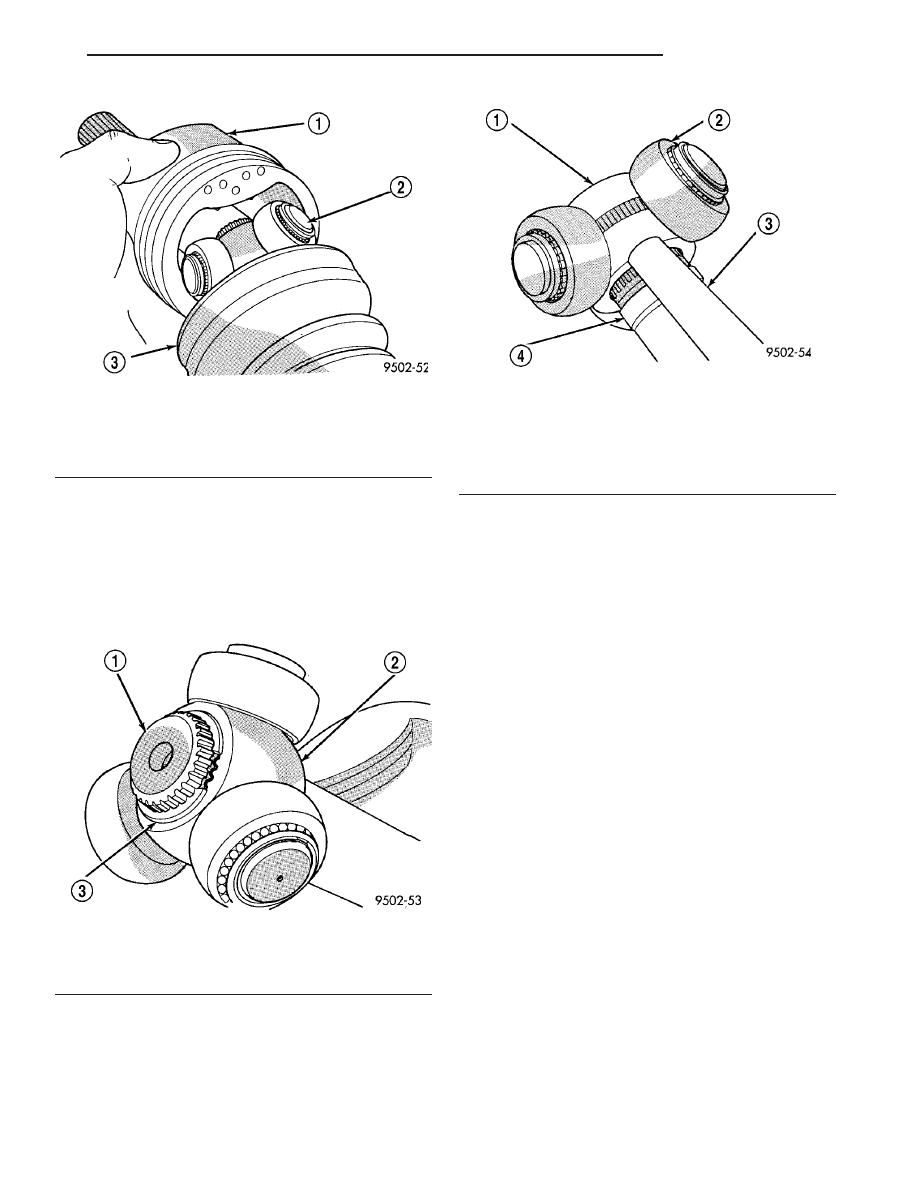

Fig. 33 Spider Assembly Joint Removal from

Housing

1 - TRIPOD JOINT HOUSING
2 - SPIDER ASSEMBLY
3 - SEALING BOOT

Fig. 34 Spider Assembly Retaining Snap Ring

1 - INTERCONNECTING SHAFT
2 - SPIDER ASSEMBLY
3 - RETAINING SNAP RING

Fig. 35 Spider Assembly Removal from

Interconnecting Shaft

1 - SPIDER ASSEMBLY
2 - DO NOT HIT SPIDER ASSEMBLY BEARINGS WHEN
REMOVING SPIDER ASSEMBLY
3 - BRASS DRIFT
4 - INTERCONNECTING SHAFT

PT

HALF SHAFT

3 - 15

CV BOOT - INNER (Continued)

(3) Install the spider assembly to interconnecting

shaft retaining snap ring into groove on end of inter-
connecting shaft (Fig. 39). Be sure the snap ring is
fully seated into groove on interconnecting shaft.

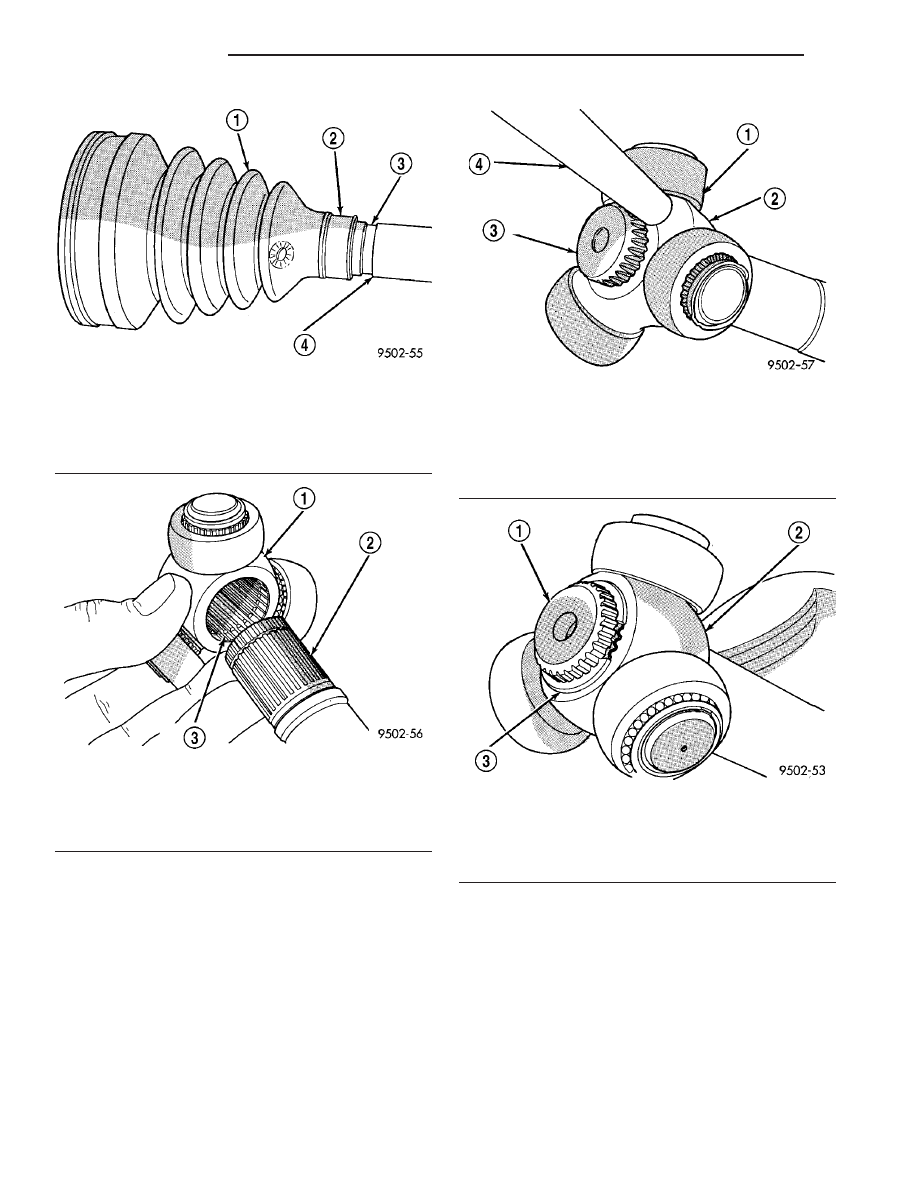

Fig. 36 Sealing Boot Installation on Interconnecting

Shaft

1 - SEALING BOOT
2 - RAISED BEAD IN THIS AREA OF SEALING BOOT
3 - GROOVE
4 - INTERCONNECTING SHAFT

Fig. 37 Spider Assembly Installation on

Interconnecting Shaft

1 - SPIDER ASSEMBLY
2 - INTERCONNECTING SHAFT
3 - CHAMFER

Fig. 38 Installing Spider Assembly On

Interconnecting Shaft

1 - DO NOT HIT BEARINGS WHEN INSTALLING THE SPIDER
ASSEMBLY
2 - SPIDER ASSEMBLY
3 - INTERCONNECTING SHAFT
4 - BRASS DRIFT

Fig. 39 Spider Assembly Retaining Snap Ring

Installed

1 - INTERCONNECTING SHAFT
2 - SPIDER ASSEMBLY
3 - RETAINING SNAP RING

3 - 16

HALF SHAFT

PT

CV BOOT - INNER (Continued)

(4) Distribute 1/2 the amount of grease provided in

the seal boot service package (DO NOT USE ANY
OTHER TYPE OF GREASE) into tripod housing. Put
the remaining amount into the sealing boot.

(5) Align tripod housing with spider assembly and

then slide tripod housing over spider assembly and
interconnecting shaft (Fig. 40).

(6) Install inner tripod joint seal boot to intercon-

necting shaft clamp evenly on sealing boot.

(7) Clamp sealing boot onto interconnecting shaft

using crimper, Special Tool C-4975-A and the follow-
ing procedure. Place crimping tool C-4975-A over
bridge of clamp (Fig. 41). Tighten nut on crimping
tool C-4975-A until jaws on tool are closed completely
together, face to face (Fig. 42).

CAUTION: Seal must not be dimpled, stretched, or
out–of–shape in any way. If seal is NOT shaped cor-
rectly, equalize pressure in seal and shape it by
hand.

(8) Position sealing boot into the tripod housing

retaining groove. Install seal boot retaining clamp
evenly on sealing boot.

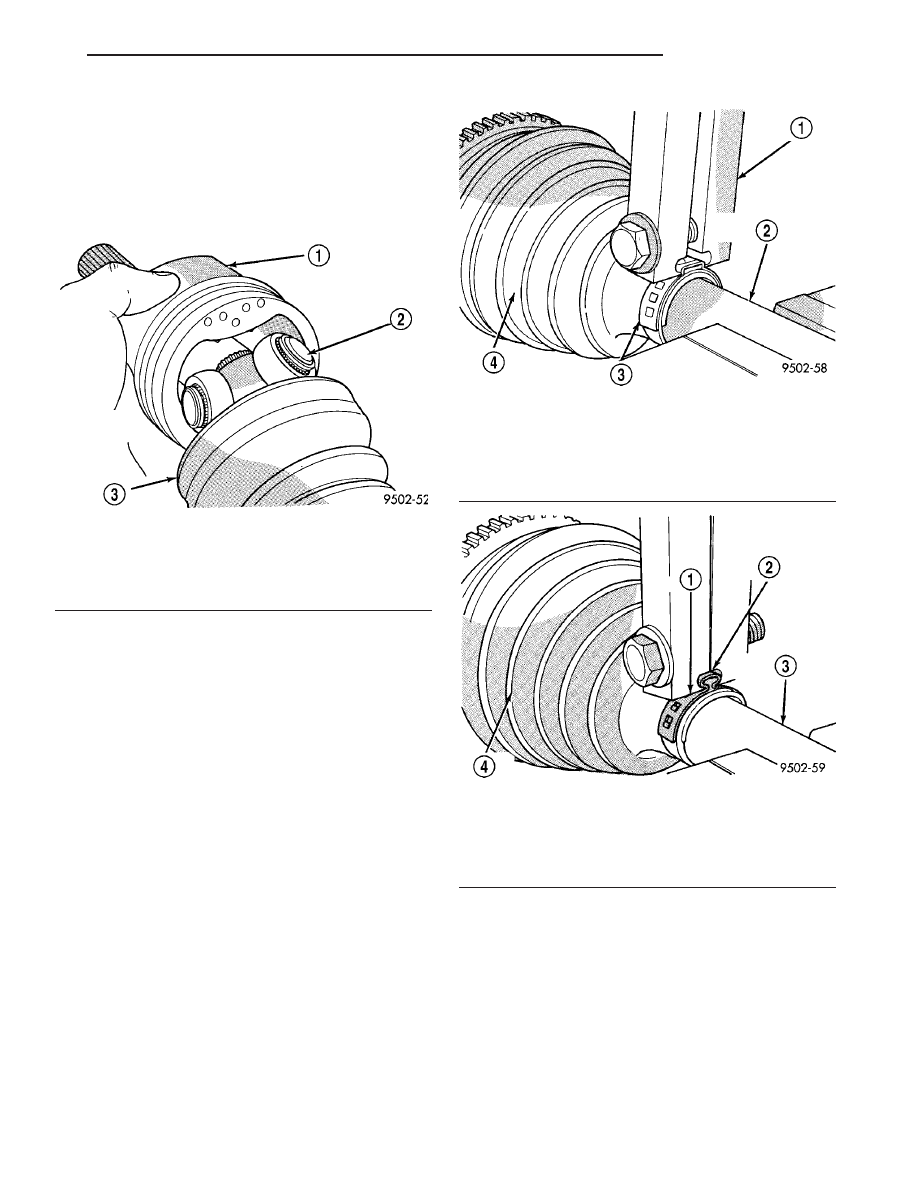

Fig. 40 Installing Tripod Housing on Spider

Assembly

1 - TRIPOD JOINT HOUSING
2 - SPIDER ASSEMBLY
3 - SEALING BOOT

Fig. 41 Crimping Tool Installed on Sealing Boot

Clamp

1 - SPECIAL TOOL C-4975A
2 - INTERCONNECTING SHAFT
3 - CLAMP
4 - SEALING BOOT

Fig. 42 Sealing Boot Retaining Clamp Installed

1 - CLAMP
2 - JAWS OF SPECIAL TOOL C-4975A MUST BE CLOSED
COMPLETELY TOGETHER HERE
3 - INTERCONNECTING SHAFT
4 - SEALING BOOT

PT

HALF SHAFT

3 - 17

CV BOOT - INNER (Continued)
