Chrysler PT Cruiser. Manual - part 376

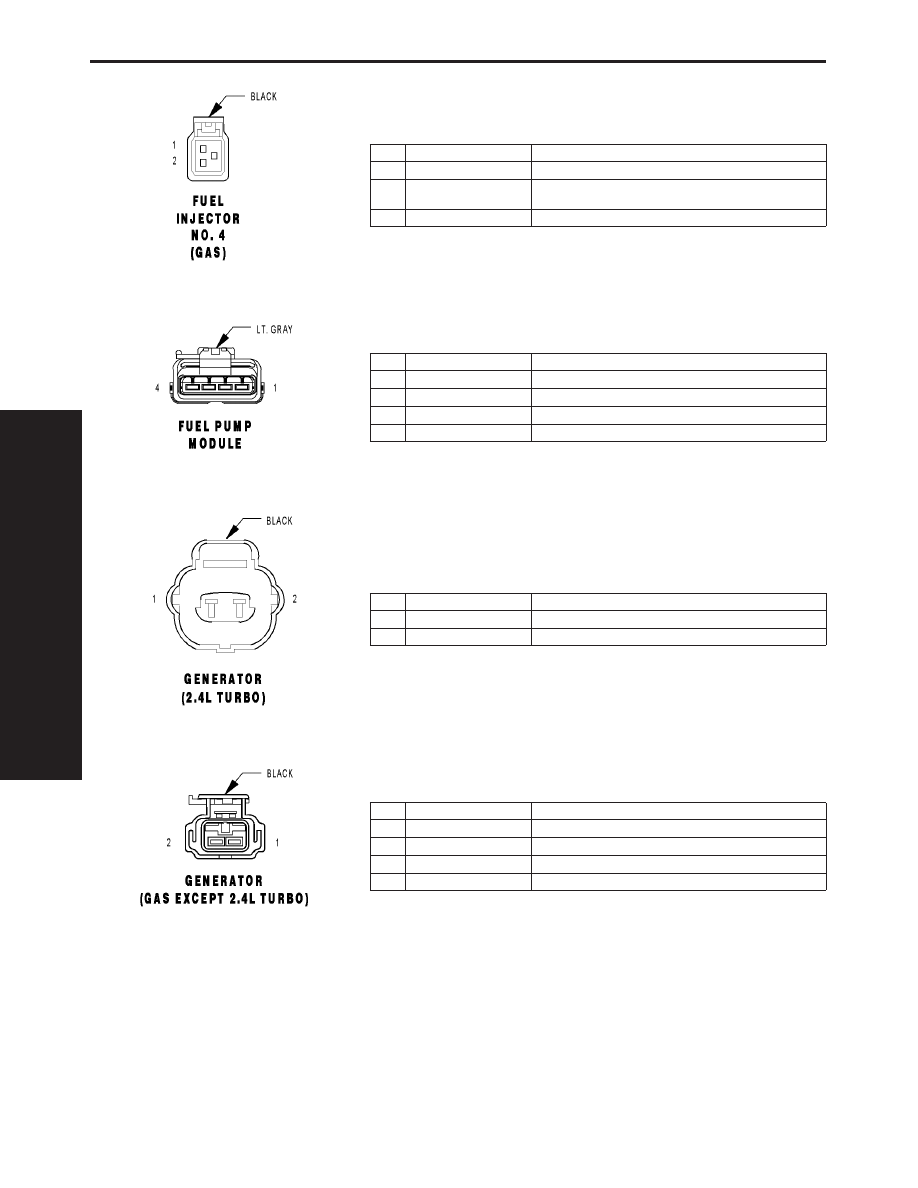

FUEL INJECTOR NO. 4 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR (1.6L)

FUEL INJECTOR NO. 4 DRIVER

1

K14 18LB/BR (EXCEPT
1.6L)

INJECTOR CONTROL NO. 4

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

GENERATOR (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K20 20DG

GEN FIELD CONTROL

GENERATOR (GAS EXCEPT 2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K20 18DG (1.6L)

GENERATOR FIELD CONTROL

1

Z1 20BK (2.4L)

GROUND

2

A142 18DG/OR (1.6L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K20 20DG (2.4L)

GEN FIELD CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

594

CONNECTOR PINOUTS

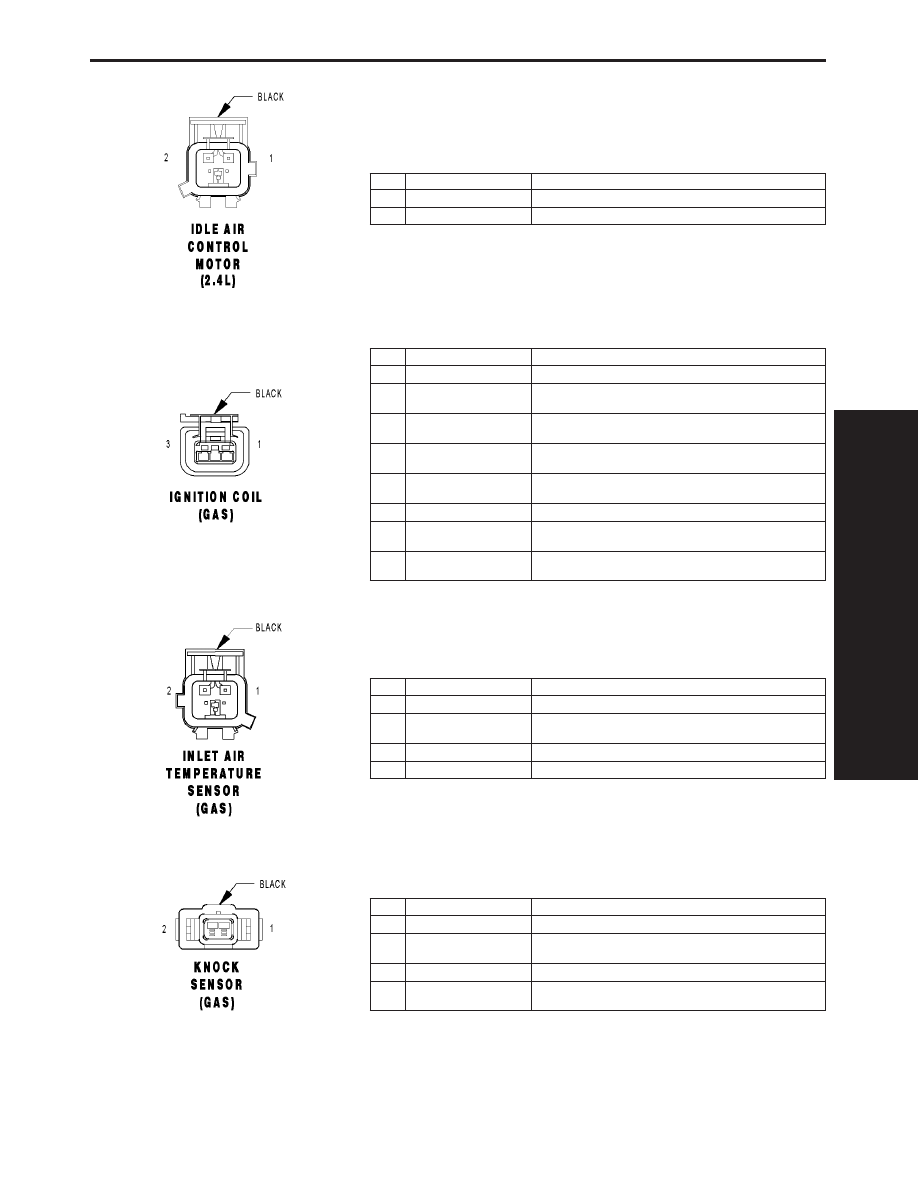

IDLE AIR CONTROL MOTOR (2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K610 18VT/GY

IAC MOTOR CONTROL

2

K961 18BR/VT

IAC RETURN

IGNITION COIL (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN (1.6L)

IGNITION COIL NO. 2 DRIVER

1

K17 18DB/TN (2.4L EX-
CEPT TURBO)

COIL CONTROL NO. 2

1

K17 18DB/TN (2.4L
TURBO)

COIL CONTROL NO. 2

2

A142 18DG/OR (1.6L/2.4L
TURBO)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

A142 16DG/OR (2.4L EX-
CEPT TURBO)

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18BK/GY (1.6L)

IGNITION COIL NO. 1 DRIVER

3

K19 18BK/GY (2.4L EX-
CEPT TURBO)

COIL CONTROL NO. 1

3

K19 18BK/GY (2.4L
TURBO)

COIL CONTROL NO. 1

INLET AIR TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20BK/RD (1.6L)

INLET AIR TEMPERATURE SENSOR SIGNAL

1

K21 20BK/RD (EXCEPT
1.6L)

IAT SIGNAL

2

K921 20RD (1.6L)

INLET AIR TEMPERATURE SENSOR GROUND

2

K4 20BK/LB (EXCEPT 1.6L) SENSOR GROUND 1

KNOCK SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/LG (1.6L)

KNOCK SENSOR SIGNAL

1

K42 20DB/LG (EXCEPT
1.6L)

KS SIGNAL

2

K45 20BK/VT (1.6L)

KNOCK SENSOR GROUND

2

K45 20BK/VT (EXCEPT
1.6L)

KS RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

595

CONNECTOR PINOUTS

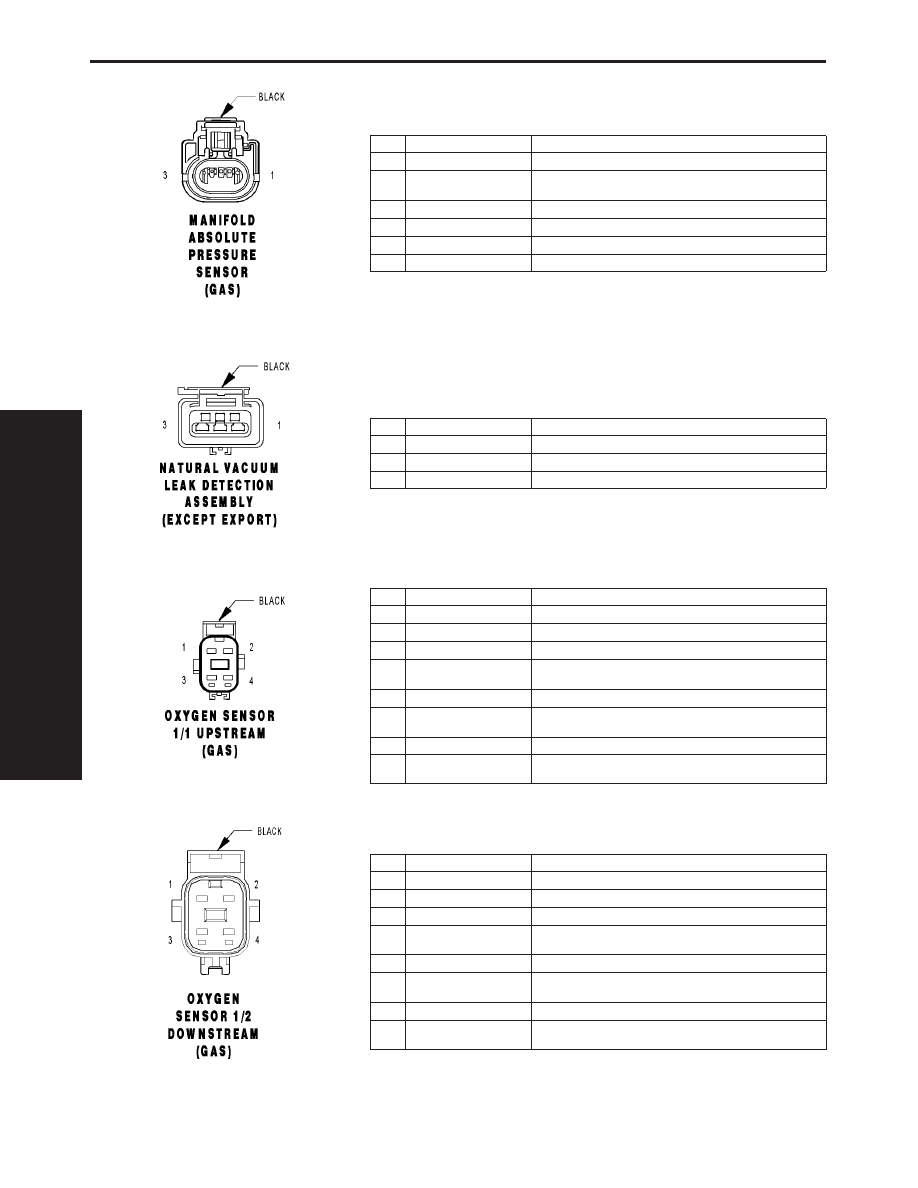

MANIFOLD ABSOLUTE PRESSURE SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20DG/RD (1.6L)

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

1

K1 20DG/RD (EXCEPT
1.6L)

MAP SIGNAL

2

K901 20DB/VT (1.6L)

MANIFOLD ABSOLUTE PRESSURE SENSOR GROUND

2

K4 20BK/LB (EXCEPT 1.6L) SENSOR GROUND 1

3

K7 20OR

5 VOLT SUPPLY

3

K6 18VT/WT (1.6L)

MANIFOLD ABSOLUTE PRESSURE SENSOR 5V SUPPLY

NATURAL VACUUM LEAK DETECTION ASSEMBLY (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K107 20OR/YL

NVLD SWITCH SIGNAL

3

K106 20WT/DG

NVLD SOLENOID CONTROL

OXYGEN SENSOR 1/1 UPSTREAM (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR (1.6L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

1

Z1 18BK (EXCEPT 1.6L)

GROUND

2

K79 18OR/RD (1.6L)

OXYGEN SENSOR 1/1 CONTROL

2

K99 18BR/OR (EXCEPT
1.6L)

O2 1/1 HEATER CONTROL

3

K902 20BR/DG (1.6L)

OXYGEN SENSOR 1/1 GROUND

3

K904 20DB/DG (EXCEPT
1.6L)

O2 RETURN

4

K41 20BK/DG (1.6L)

OXYGEN SENSOR 1/1 SIGNAL

4

K41 20BK/DG (EXCEPT
1.6L)

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K199 18BR/VT (1.6L)

OXYGEN SENSOR 1/2 CONTROL

1

Z1 18BK (EXCEPT 1.6L)

GROUND

2

A142 18DG/OR (1.6L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K199 18BR/VT (EXCEPT
1.6L)

O2 1/2 HEATER CONTROL

3

K904 20DB/DG (1.6L)

OXYGEN SENSOR 1/2 GROUND

3

K904 20DB/DG (EXCEPT
1.6L)

O2 RETURN

4

K141 20TN/WT (1.6L)

OXYGEN SENSOR 1/2 SIGNAL

4

K141 20TN/WT (EXCEPT
1.6L)

O2 1/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

596

CONNECTOR PINOUTS

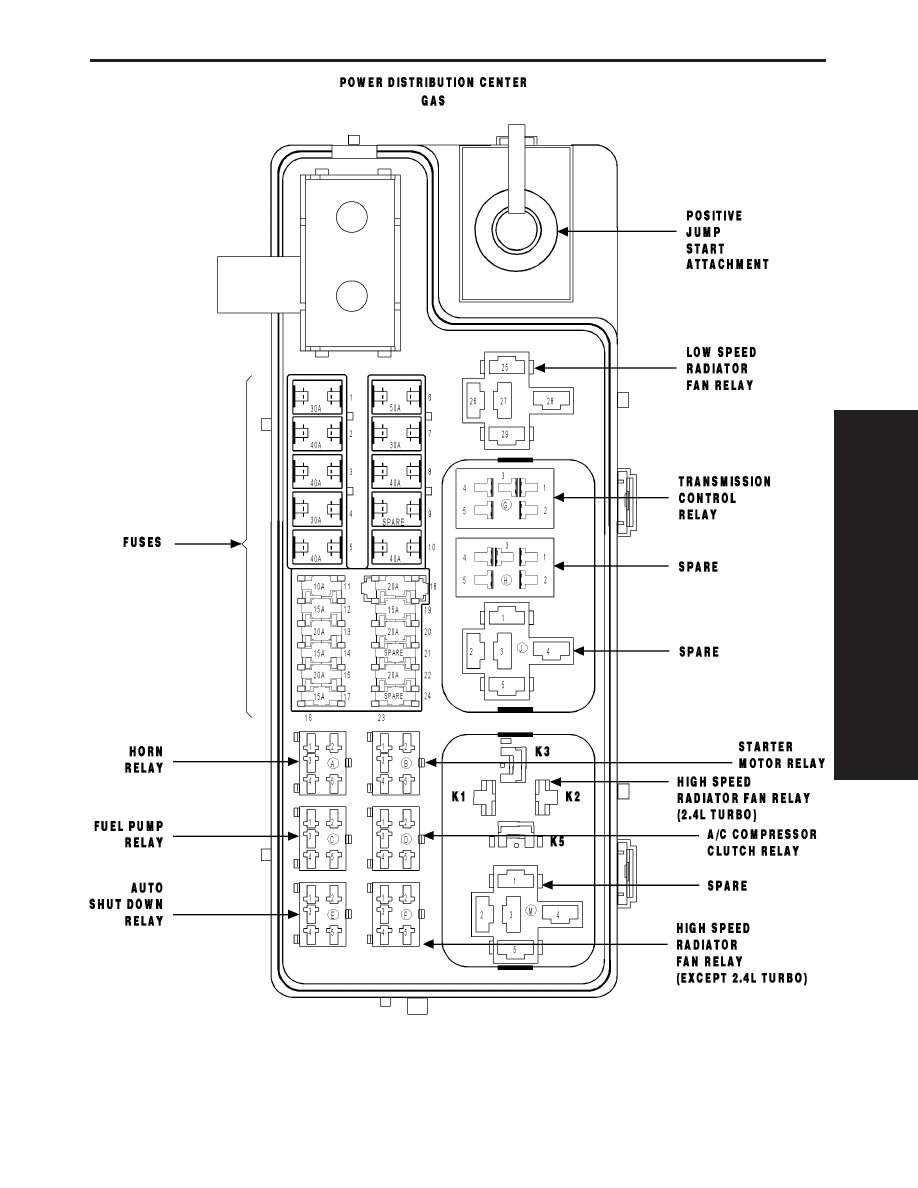

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

597

CONNECTOR PINOUTS
