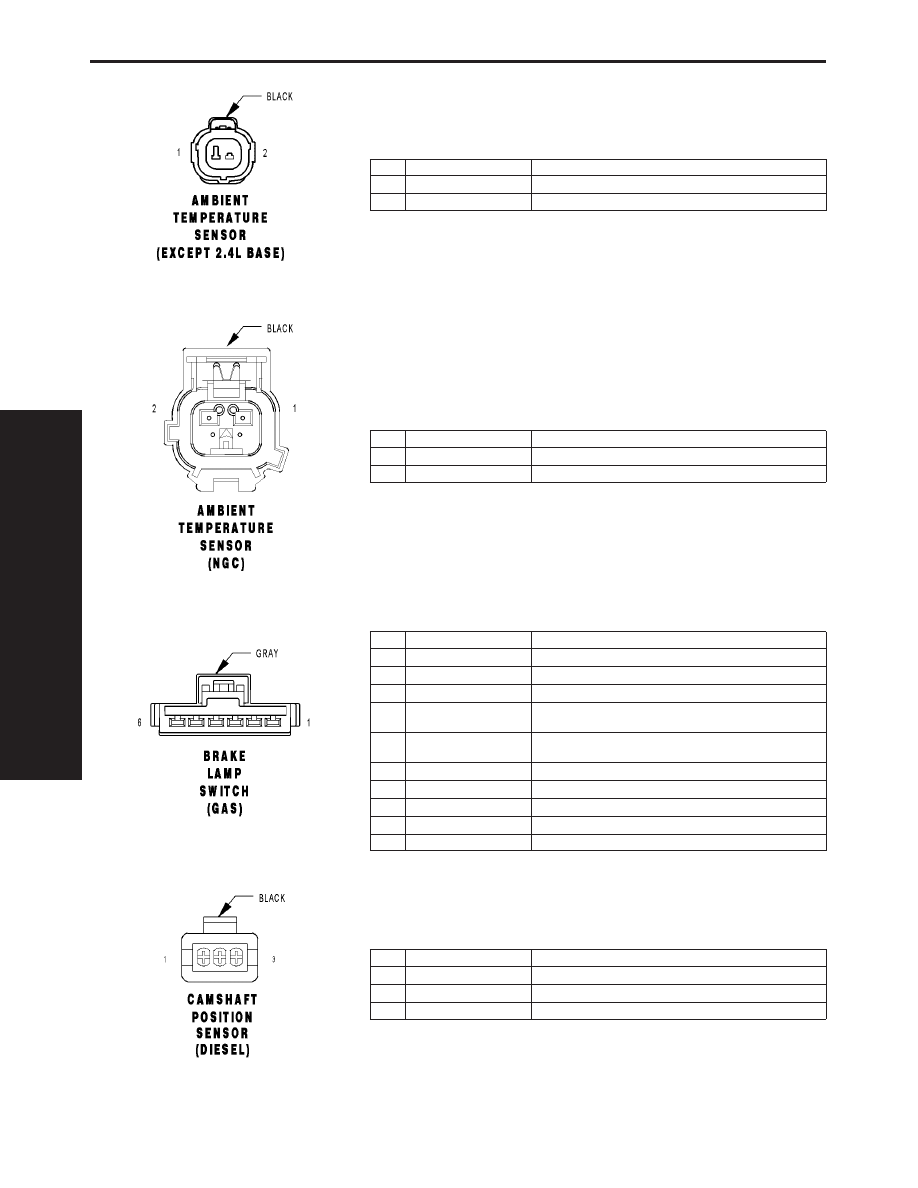

AMBIENT TEMPERATURE SENSOR (EXCEPT 2.4L BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 20BK/LB

SENSOR GROUND

AMBIENT TEMPERATURE SENSOR (NGC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K145 20BR/OR

AAT SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

BRAKE LAMP SWITCH (GAS) - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN (ABS)

BRAKE LAMP SWITCH OUTPUT

3

V40 20DB/RD (EXCEPT
1.6L)

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

V32 20YL/RD (EXCEPT
1.6L)

S/C SUPPLY

5

Z1 20BK

GROUND

6

K29 20WT/PK (1.6L)

BRAKE LAMP SWITCH SIGNAL

6

K29 20WT/PK (1.6L)

BRAKE LAMP SWITCH SIGNAL

6

K29 20WT/PK (2.4L)

BRAKE SWITCH SIGNAL

6

K29 20WT/PK (2.4L)

BRAKE SWITCH SIGNAL

CAMSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BR/LG

CAMSHAFT POSITION SENSOR GROUND

2

K44 20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

590

CONNECTOR PINOUTS

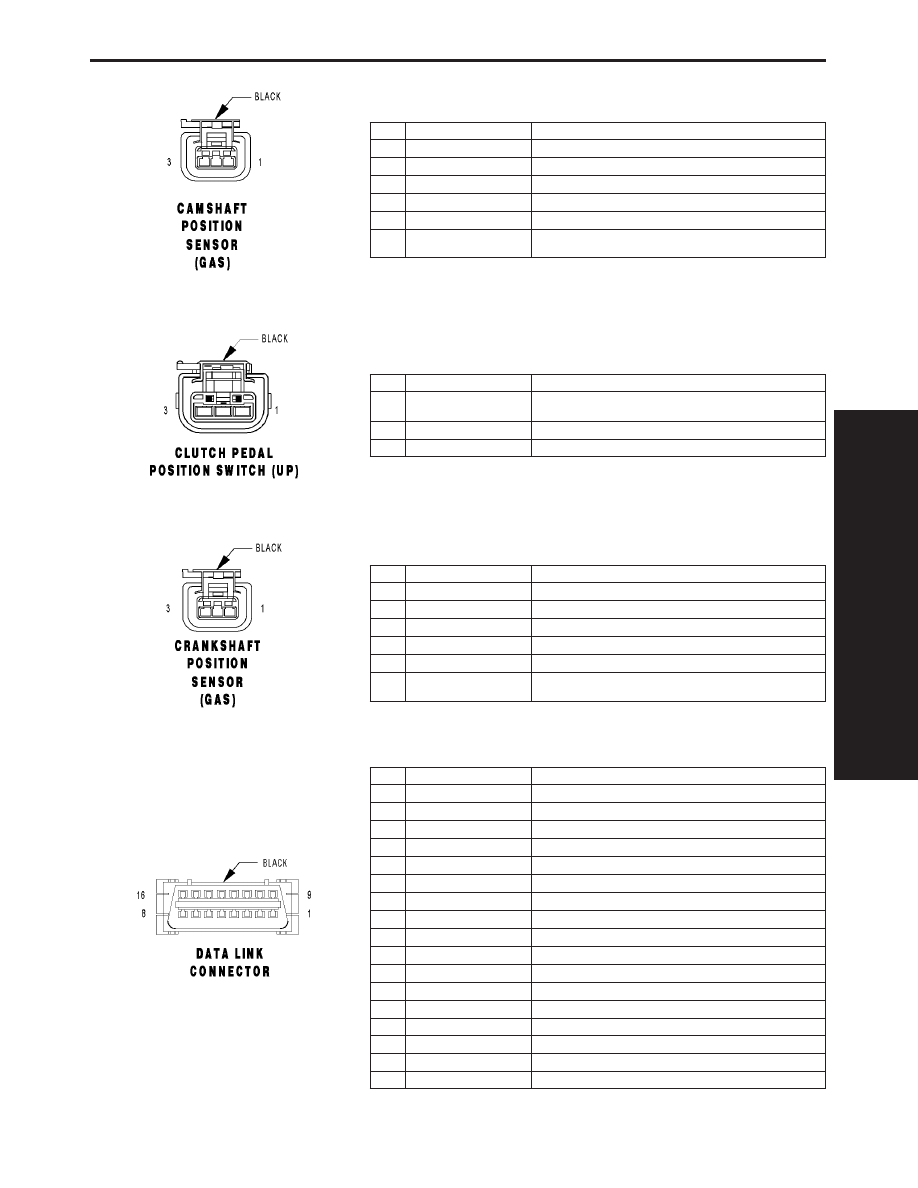

CAMSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F854 20GY/PK (1.6L)

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

1

K7 20OR (EXCEPT 1.6L)

5 VOLT SUPPLY

2

K44 20TN/YL (1.6L)

CAMSHAFT POSITION SENSOR SIGNAL

2

K4 20BK/LB (EXCEPT 1.6L) SENSOR GROUND 1

3

K944 20BR/GY (1.6L)

CAMSHAFT POSITION SENSOR GROUND

3

K44 20TN/YL (EXCEPT
1.6L)

CMP SIGNAL

CLUTCH PEDAL POSITION SWITCH (UP) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20LG/BK (1.6L/
DIESEL)

CLUTCH UPSTOP SWITCH SIGNAL

2

Z12 20BK/TN

GROUND

3

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

CRANKSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K924 20BR/WT (1.6L)

CRANKSHAFT POSITION SENSOR GROUND

1

K7 20OR (EXCEPT 1.6L)

5 VOLT SUPPLY

2

K24 20GY/BK (1.6L)

CRANKSHAFT POSITION SENSOR SIGNAL

2

K4 20BK/LB (EXCEPT 1.6L) SENSOR GROUND 1

3

K7 20OR (1.6L)

CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY

3

K24 20GY/BK (EXCEPT
1.6L)

CKP SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

D223 20WT/VT

NOT USED

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20PK (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D24 20WT/DG

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20LG (GAS)

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

591

CONNECTOR PINOUTS

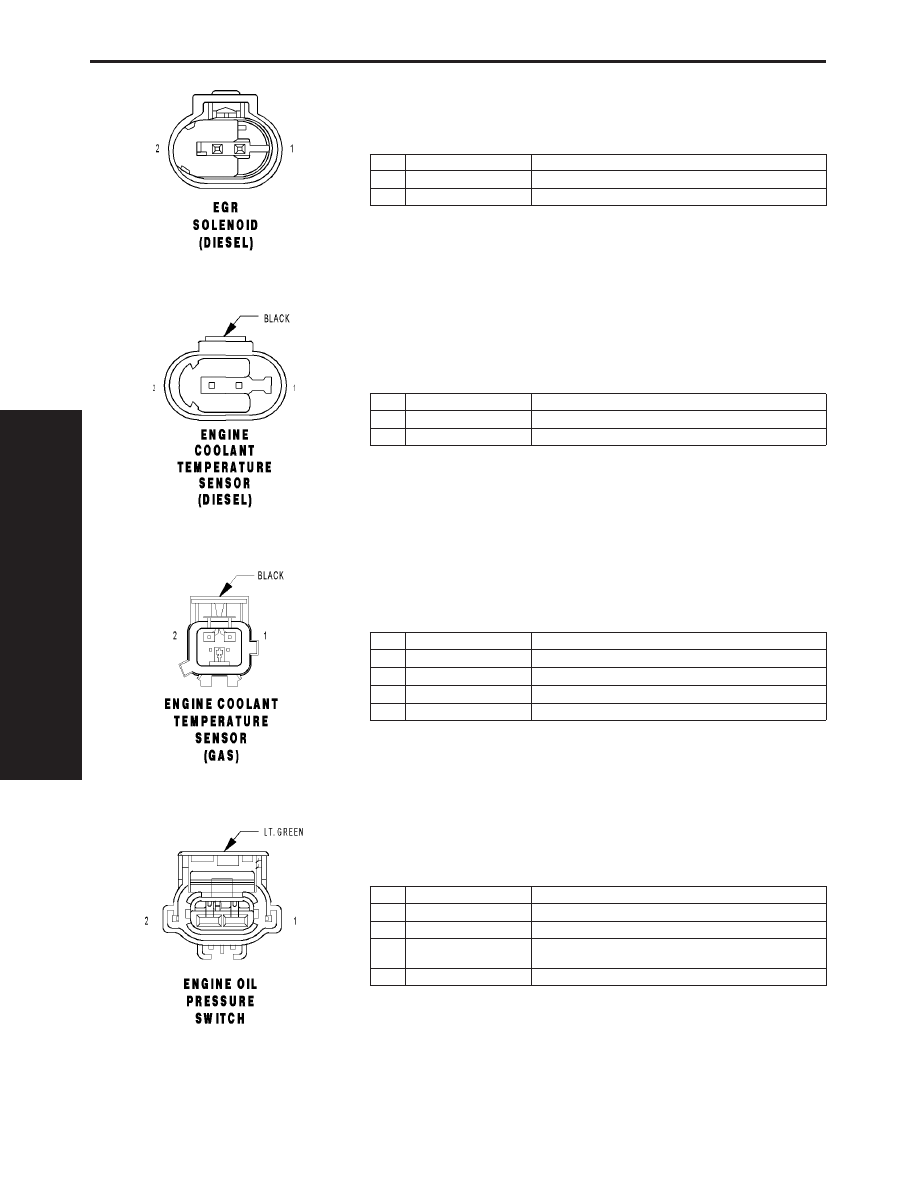

EGR SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 20GY/YL

EGR SOLENOID CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

ENGINE COOLANT TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K2 20LG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE COOLANT TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB (1.6L)

ENGINE COOLANT TEMPERATURE SENSOR GROUND

1

K4 20BK/LB (EXCEPT 1.6L) SENSOR GROUND 1

2

K2 20TN/BK (1.6L)

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K2 20TN/BK (EXCEPT 1.6L) ECT SIGNAL

ENGINE OIL PRESSURE SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY (1.6L)

ENGINE OIL PRESSURE SWITCH SIGNAL

1

G6 20VT/LG (DIESEL)

ENGINE OIL PRESSURE SWITCH SIGNAL

1

G6 20GY (EXCEPT 1.6L/
DIESEL)

OIL PRESSURE SIGNAL

2

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

592

CONNECTOR PINOUTS

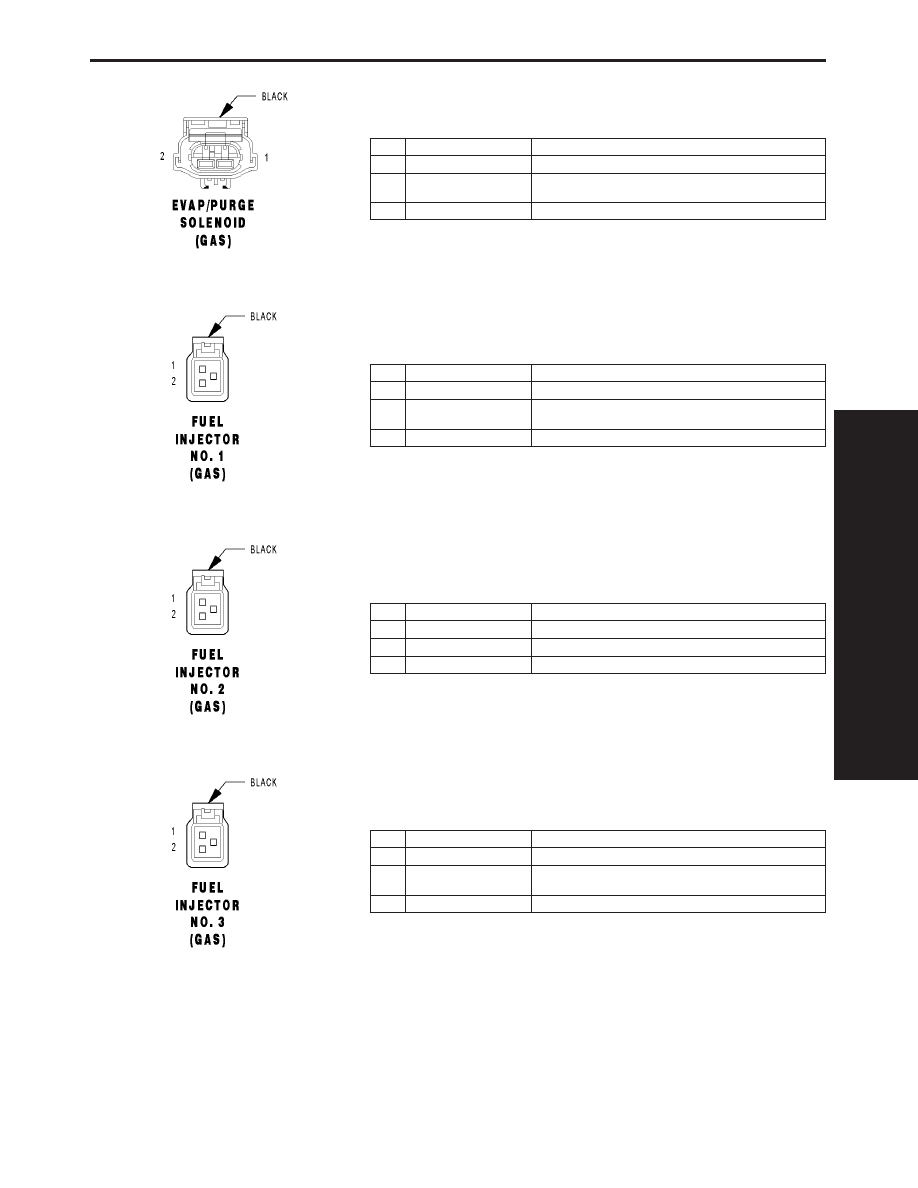

EVAP/PURGE SOLENOID (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F12 20DB/WT (1.6L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

1

K108 20WT/TN (EXCEPT
1.6L)

EVAP PURGE RETURN

2

K52 20PK/BK

EVAP PURGE CONTROL

FUEL INJECTOR NO. 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB (1.6L)

FUEL INJECTOR NO. 1 DRIVER

1

K11 18WT/DB (EXCEPT
1.6L)

INJECTOR CONTROL NO. 1

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN (1.6L)

FUEL INJECTOR NO. 2 DRIVER

1

K12 18TN (EXCEPT 1.6L)

INJECTOR CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT (1.6L)

FUEL INJECTOR NO. 3 DRIVER

1

K13 18YL/WT (EXCEPT
1.6L)

INJECTOR CONTROL NO. 3

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

593

CONNECTOR PINOUTS
