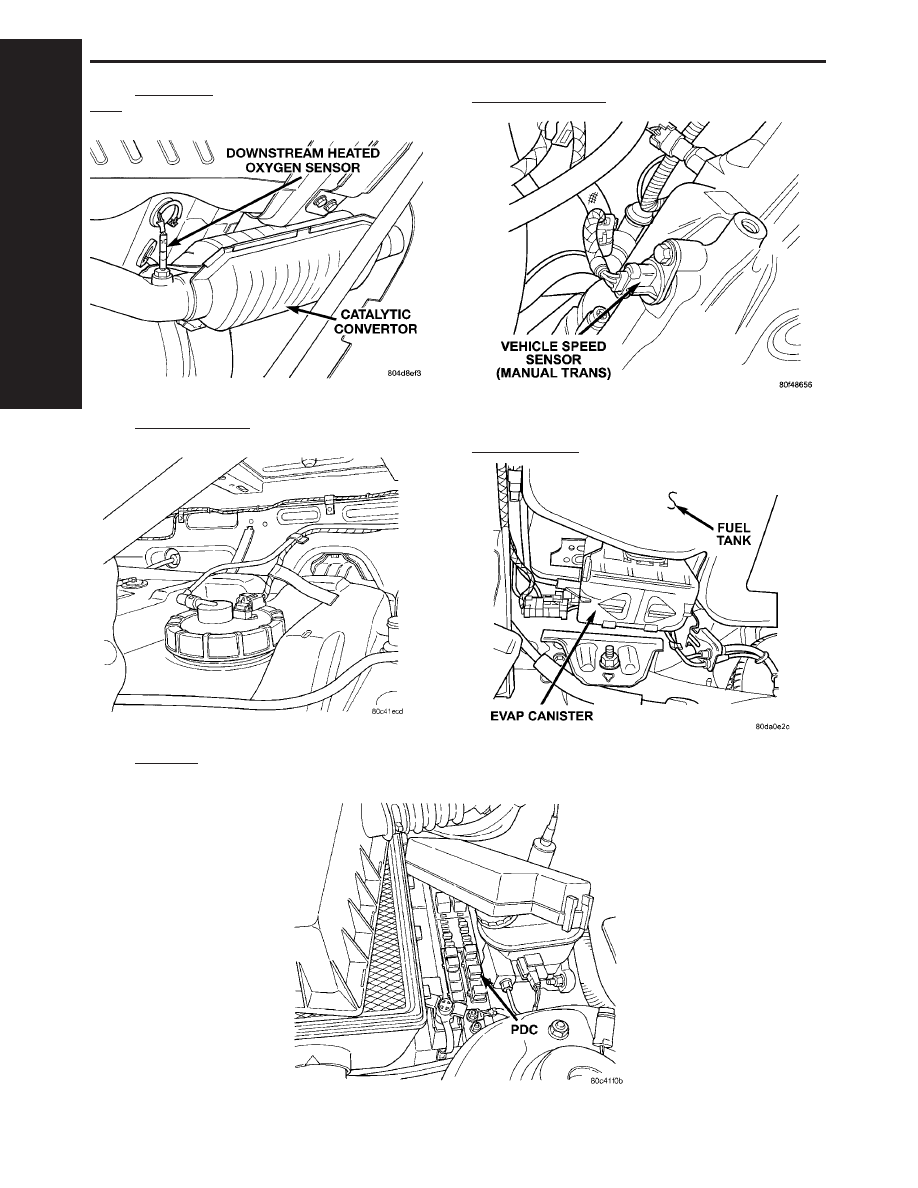

1.6L

MANUAL TRANS

8.5

FUEL SYSTEM

1.6L W/O LDP

8.6

RELAYS

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

586

COMPONENT

LOCATIONS

8.4

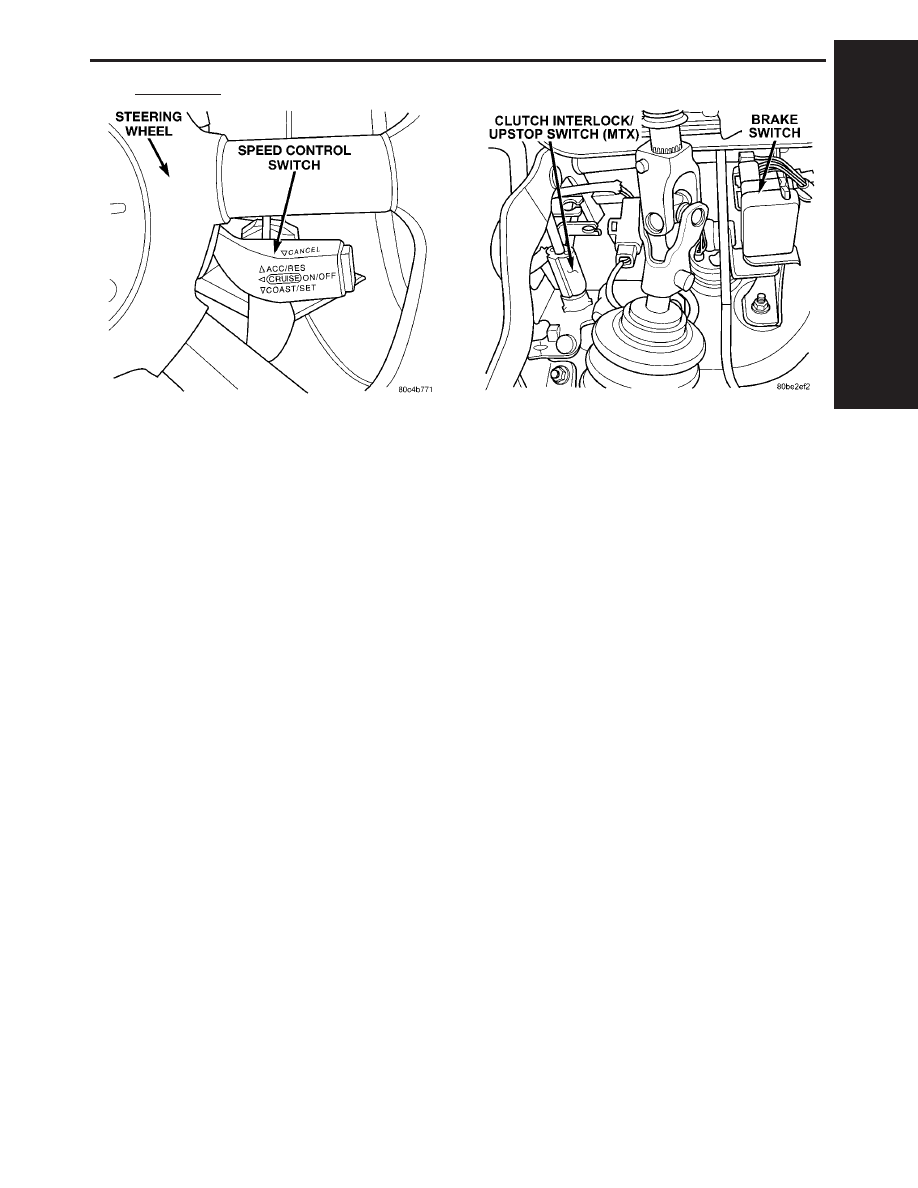

SENSORS (Continued)

8.7

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

587

COMPONENT

LOCATIONS

NOTES

588

9.0

CONNECTOR PINOUTS

A/C COMPRESSOR CLUTCH (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 20BK

GROUND

A/C LOW PRESSURE SWITCH - DK. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/OR

A/C LOW PRESSURE SIGNAL

2

C20 20BR

A/C REQUEST SIGNAL

A/C PRESSURE TRANSDUCER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 18BR/WT (1.6L)

A/C HIGH PRESSURE SIGNAL

1

C22 20BR/WT (EXCEPT
1.6L)

A/C HIGH PRESSURE SIGNAL

2

C21 20DB/OR (1.6L)

A/C LOW PRESSURE SIGNAL

2

C21 20DB/WT (EXCEPT
1.6L)

A/C LOW PRESSURE SIGNAL

ACCELERATOR PEDAL POSITION SENSOR (1.6L/DIESEL) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1 GROUND

3

F858 20LG/PK

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5 VOLT SUPPLY

4

K80 20BK/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIGNAL

5

F859 20DG/PK (1.6L)

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5 VOLT SUPPLY

5

F859 20DG/PK (DIESEL)

SENSOR REFERENCE VOLTAGE A

6

-

-

7

-

-

8

K981 20BR/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 GROUND

9

-

-

10

K81 20DB/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

589

CONNECTOR PINOUTS
