(26) Install special tool 8933, crankshaft lock, into

block (Fig. 10).

(27) Install special tool 8929, camshaft locking pin,

into cylinder head (Fig. 11).

(28) Remove right upper engine mount.
(29) Remove right engine mount bracket from cyl-

inder head.

(30) Mark timing chain and sprockets with paint.
(31) Remove timing chain tensioner(Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - REMOVAL).

(32) Remove cylinder head front cover(Refer to 9 -

ENGINE/CYLINDER HEAD - REMOVAL).

(33) Remove top guide rail (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - REMOVAL).

(34) Remove high pressure pump (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/FUEL INJEC-
TION PUMP - REMOVAL).

(35) Remove vacuum pump (Refer to 9 - ENGINE/

ENGINE BLOCK/INTERNAL VACUUM PUMP -
REMOVAL).

(36) Remove camshafts(Refer to 9 - ENGINE/CYL-

INDER HEAD/CAMSHAFT(S) - REMOVAL).

(37) Remove

intermediate

gearÜRefer

to

9

-

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - REMOVAL).

(38) Unbolt oil dip stick tube, ground, and electri-

cal connectors from cylinder head.

(39) Disconnect EGR valve to mixing chamber pipe

at EGR valve (Refer to 25 - EMISSIONS CONTROL/
EXHAUST

GAS

RECIRCULATION/VALVE

-

REMOVAL) .

(40) Remove upper timing case to cylinder head

bolts.

NOTE: Loosen cylinder head bolts in the reverse
order of the tightening sequence (Fig. 14).

(41) Remove cylinder head bolts and inspect (Refer

to 9 - ENGINE/CYLINDER HEAD - STANDARD
PROCEDURE).

(42) Remove cylinder head assembly from engine.
(43) Disassemble cylinder head assembly as neces-

sary for service.

CYLINDER HEAD FRONT COVER

(1) Disconnect negative battery cable.
(2) Remove engine cover (Refer to 9 - ENGINE -

REMOVAL).

(3) Remove cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD

COVER(S)

-

REMOVAL).

(4) Remove timing chain tensioner (Refer to 9 -

ENGINE/TIMING

CHAIN

TENSIONER

-

REMOVAL).

(5) Remove bolts attaching front cover.

NOTE: Lower portion of front cover is sealed with
RTV sealant. Carefully tug at front cover until it
loosens from cylinder head.

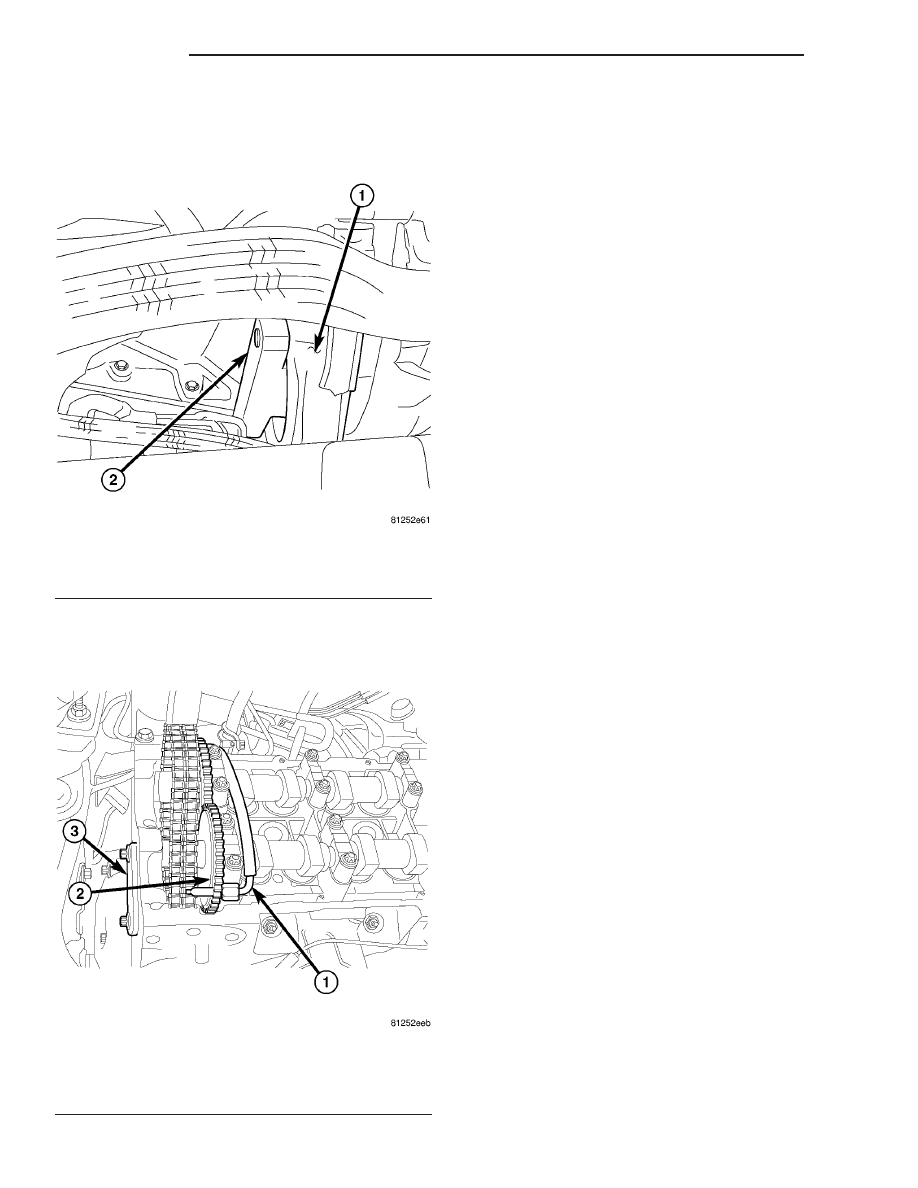

Fig. 10 Special Tool #8933

1 - ENGINE BLOCK
2 - SPECIAL TOOL #8933

Fig. 11 Special Tool #8929

1 - SPECIAL TOOL #8929
2 - INTAKE CAM SPROCKET
3 - INTERMEDIATE GEAR COVER

9 - 20

ENGINE

PT

CYLINDER HEAD (Continued)

(6) Raise locking pawl of top guide rail and remove

cylinder head front cover (Fig. 12).

NOTE: Dowel pins are use as a guide during
assembly and must remain in the proper position to
assure a good sealing surface.

CYLINDER HEAD GUIDE RAIL

(1) Disconnect negative battery cable.
(2) Remove engine cover (Refer to 9 - ENGINE

COVER - REMOVAL).

CAUTION: Rotate engine at crankshaft only. DO
NOT rotate the engine with the bolt of the camshaft
sprocket. DO NOT rotate the engine back.

NOTE: Markings on the camshaft and camshaft
bearing cap must be aligned.

(3) Remove cylinder head cover. (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL).

(4) Remove timing chain tensioner (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - REMOVAL).

(5) Carefully raise locking pawl of top slide rail

and remove cylinder head front cover (Fig. 13)(Refer
to 9 - ENGINE/CYLINDER HEAD - REMOVAL).

(6) Insert a locking pin through 1st camshaft bear-

ing cap into the hole in the inlet camshaft sprocket.

(7) Counter hold the camshaft with an open end

wrench to avoid damage and unbolt driver of inlet
camshaft sprocket.

(8) Remove top guide rail.

INSTALLATION

CYLINDER HEAD

WARNING: NO FIRE, OPEN FLAMES OR SMOKING.
SERVICE VEHICLES IN WELL VENTILATED AREAS.
RISK OF POISONING FROM INHALING OR SWAL-
LOWING FUEL. RISK OF INJURY FROM SKIN AND
EYE CONTACT WITH FUEL. WEAR PROTECTIVE
CLOTHING.

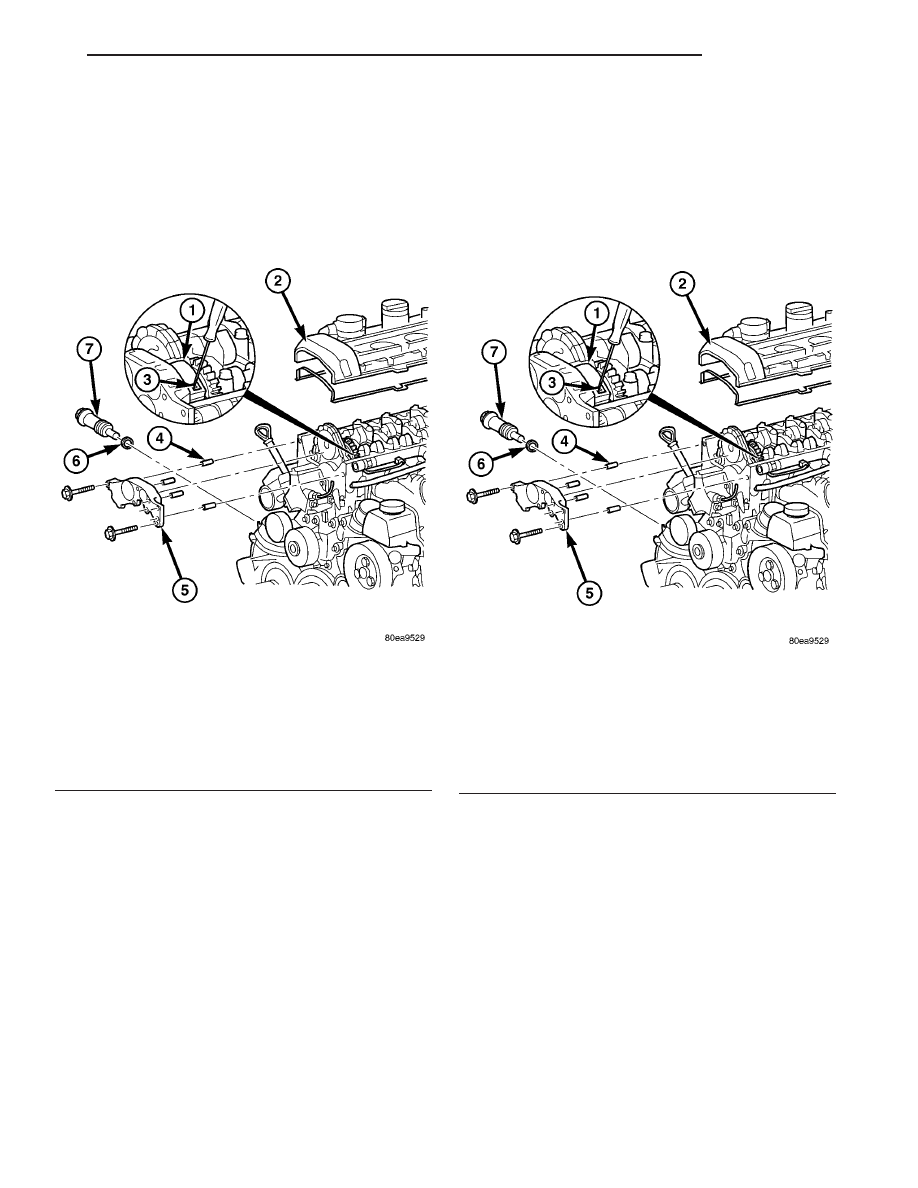

Fig. 12 Cylinder Head Front Cover - Typical

1 - TOP GUIDE RAIL
2 - CYLINDER HEAD COVER
3 - LOCKING PAWL
4 - DOWEL PIN
5 - CYLINDER HEAD FRONT COVER
6 - SEAL
7 - TIMING CHAIN TENSIONER

Fig. 13 Cylinder Head Front Cover - Typical

1 - TOP GUIDE RAIL
2 - CYLINDER HEAD COVER
3 - LOCKING PAWL
4 - DOWEL PIN
5 - CYLINDER HEAD FRONT COVER
6 - SEAL
7 - TIMING CHAIN TENSIONER

PT

ENGINE

9 - 21

CYLINDER HEAD (Continued)

NOTE: Thoroughly clean all mating surfaces with
appropriate solvents and blow out bolt holes, to
assure that no grease or oil is present during reas-
sembly.

NOTE: If piston or connecting rods have been
replaced, measure piston projection.

NOTE: Check facing cylinder head contact surface.

(1) Position the cylinder head and gasket properly

on engine using the dowel pins as guide.

NOTE: Inspect all cylinder head bolts for defects
and stretching before installation (Refer to 9 -
ENGINE/CYLINDER HEAD - STANDARD PROCE-
DURE).

(2) Reassemble cylinder head assembly as neces-

sary.

(3) Install cylinder head assembly on engine block.

CYLINDER HEAD BOLT TORQUE SEQUENCE

The M12 cylinder head bolts must be torqued

in 3 stages.

(1) Install M12 cylinder head bolts finger tight.
(2) Torque bolts in numeric order starting with

number 1 to 60 N·m (44 lbs.in.) (Fig. 14).

(3) Install M8 timing chain cover to cylinder head

bolts (1A) (Fig. 14). Tighten to 20N·m (177 lbs.in.).

(4) Tighten M12 cylinder head bolts in numeric

order starting with number 1 an additional 90° (Fig.
14).

(5) Tighten M12 cylinder head bolts in numeric

order starting with number 1 an additional 90° (Fig.
14).

(4) Connect vacuum hose at turbocharger waste

gate solenoid.

(5) Connect intake manifold inlet tube at intake

manifold.

(6) Connect EGR valve to mixing chamber pipe at

EGR valve (Refer to 25 - EMISSIONS CONTROL/
EXHAUST

GAS

RECIRCULATION/VALVE

-

INSTALLATION) .

(7) Connect oil dip stick tube. Tighten to 14 N·m

(124 lbs. in.).

(8) Install intermediate timing chain gear (Refer to

9 - ENGINE/TIMING CHAIN INSTALLATION/IN-
TERMEDIATE GEAR - INSTALLATION).

(9) Install camshafts (Refer to 9 - ENGINE/CAM-

SHAFT(S) - INSTALLATION).

(10) Install vacuum pump (Refer to 9 - ENGINE/

ENGINE BLOCK/INTERNAL VACUUM PUMP -
INSTALLATION).

(11) Install fuel injection pump (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/FUEL INJEC-
TION PUMP - INSTALLATION).

(12) Install cylinder head front cover and top guide

rail (Refer to 9 - ENGINE/CYLINDER HEAD COV-
ER- INSTALLATION).

(13) Install timing chain tensioner with new gas-

ket. (Refer to 9 - ENGINE/TIMING CHAIN TEN-
SIONER - INSTALLATION) Tighten to 80N·m (59
lbs.ft.).

(14) Remove special tool 8929, camshaft locking

pin.

(15) Install cylinder head cover (Refer to 9 -

ENGINE/CYLINDER HEAD COVER(S) - INSTAL-
LATION).

(16) Reposition engine electrical harness and con-

nect the fuel injector, glow plug, camshaft position
sensor, and coolant tempertaure electrical connectors.

(17) Install fuel high pressure pipes and injectors

(Refer to 14 - FUEL SYSTEM/FUEL INJECTION/
FUEL INJECTOR - INSTALLATION).

(18) Raise vehicle on hoist.
(19) Install turbocharger support bracket. Tighten

bolts to 30N·m (22 lbs.ft.).

(20) Install oil return flow line at turbocharger.
(21) Remove special tool 8933, crankshaft lock.
(22) Install starter.
(23) Install charge air distribution pipe (Refer to

11 - EXHAUST SYSTEM/TURBOCHARGER SYS-
TEM - INSTALLATION).

(24) Install engine compartment lower silencer and

accessory drive belt splash shield.

(25) Lower vehicle.
(26) Install air cleaner housing and turbocharger

air intake tube.

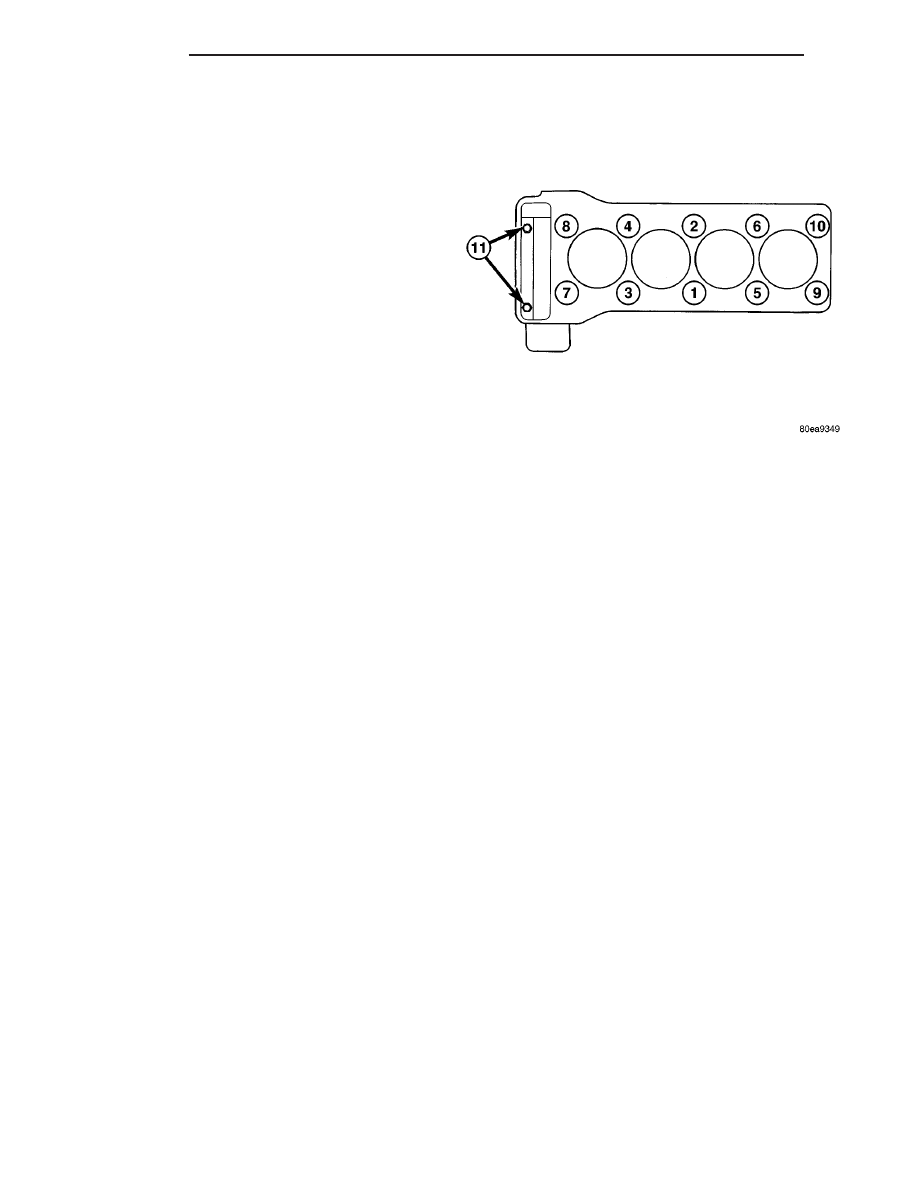

Fig. 14 Cylinder Head Bolt Torque Sequence

9 - 22

ENGINE

PT

CYLINDER HEAD (Continued)

(27) Install coolant recovery pressure container

(Refer to 7 - COOLING/ENGINE/COOLANT RECOV-
ERY PRESS CONTAINER - INSTALLATION).

(28) Connect upper radiator hose to thermostat

housing.

(29) Install radiator closure panel (Refer to 23 -

BODY/EXTERIOR/RADIATOR

CROSSMEMBER

-

INSTALLATION).

(30) Install front grille assembly (Refer to 23 -

BODY/EXTERIOR/GRILLE - INSTALLATION).

(31) Refill cooling system with proper coolant mix-

ture to proper level (Refer to 7 - COOLING/ENGINE/
COOLANT - STANDARD PROCEDURE).

(32) Connect negative battery cable.

WARNING: (Refer to 14 - FUEL SYSTEM - WARN-
ING)

(33) Start engine and inspect for leaks.
(34) Install engine cover (Refer to 9 - ENGINE -

INSTALLATION).

CYLINDER HEAD FRONT COVER

NOTE: Thoroughly clean all mating surfaces with
appropriate solvents to assure that no grease or oil
is present during reassembly.

NOTE: Dowel pins are used as a guide during
assembly and must remain in the proper position to
assure a good sealing surface.

(1) Apply sealant to the marked surfaces with a

bead thickness of 1.5 ± 0.5 mm (Fig. 15).

NOTE: Install front cover of cylinder head within 10
minutes after applying sealant. Do not spread seal-
ing bead.

(2) Raise locking pawl of top guide rail and guide

front cover onto guide pins.

(3) Install bolts attaching front cover (Fig. 12)

Tighten bolts to 14N·m (124 lbs. in.).

NOTE: Timing chain tensioner must be installed
with a new gasket.

(4) Install timing chain tensioner (Refer to 9 -

ENGINE/TIMING CHAIN TENSIONER - INSTAL-
LATION).

(5) Connect negative battery cable.

WARNING: USE EXTREME CAUTION WHEN THE
ENGINE IS OPERATING. DO NOT STAND IN A
DIRECT LINE WITH THE FAN. DO NOT PUT YOUR
HANDS NEAR THE PULLEYS, BELTS OR FAN. DO
NOT WEAR LOOSE CLOTHES.

(6) Start the engine and inspect for leaks.
(7) Install engine cover (Refer to 9 - ENGINE

COVER - INSTALLATION).

CYLINDER HEAD GUIDE RAIL

(1) Carefully position the top guide rail onto the

guide pins.

(2) Counter hold the camshaft with an open end

wrench and install driver of inlet camshaft sprocket.
Tight bolt to 50N·m (37 lbs. ft.).

(3) Carefully raise locking pawl of top guide rail

and

install

front

cover

at

cylinder

head

(Fig.

13)(Refer

to

9

-

ENGINE/CYLINDER

HEAD

-

INSTALLATION).

(4) Install timing chain tensioner with new gasket

(Refer to 9 - ENGINE/VALVE TIMING/TIMING
BELT/CHAIN

AND

SPROCKETS

-

INSTALLA-

TION).

(5) Install cylinder head cover (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - INSTALLATION).

(6) Reconnect negative battery cable.

WARNING: USE EXTREME CAUTION WHEN THE
ENGINE IS OPERATING. DO NOT STAND IN A
DIRECT LINE WITH THE FAN. DO NOT PUT YOUR
HANDS NEAR THE PULLEYS, BELTS OR FAN. DO
NOT WEAR LOOSE CLOTHES.

(7) Start engine and inspect for leaks.
(8) Install engine cover (Refer to 9 - ENGINE -

INSTALLATION).

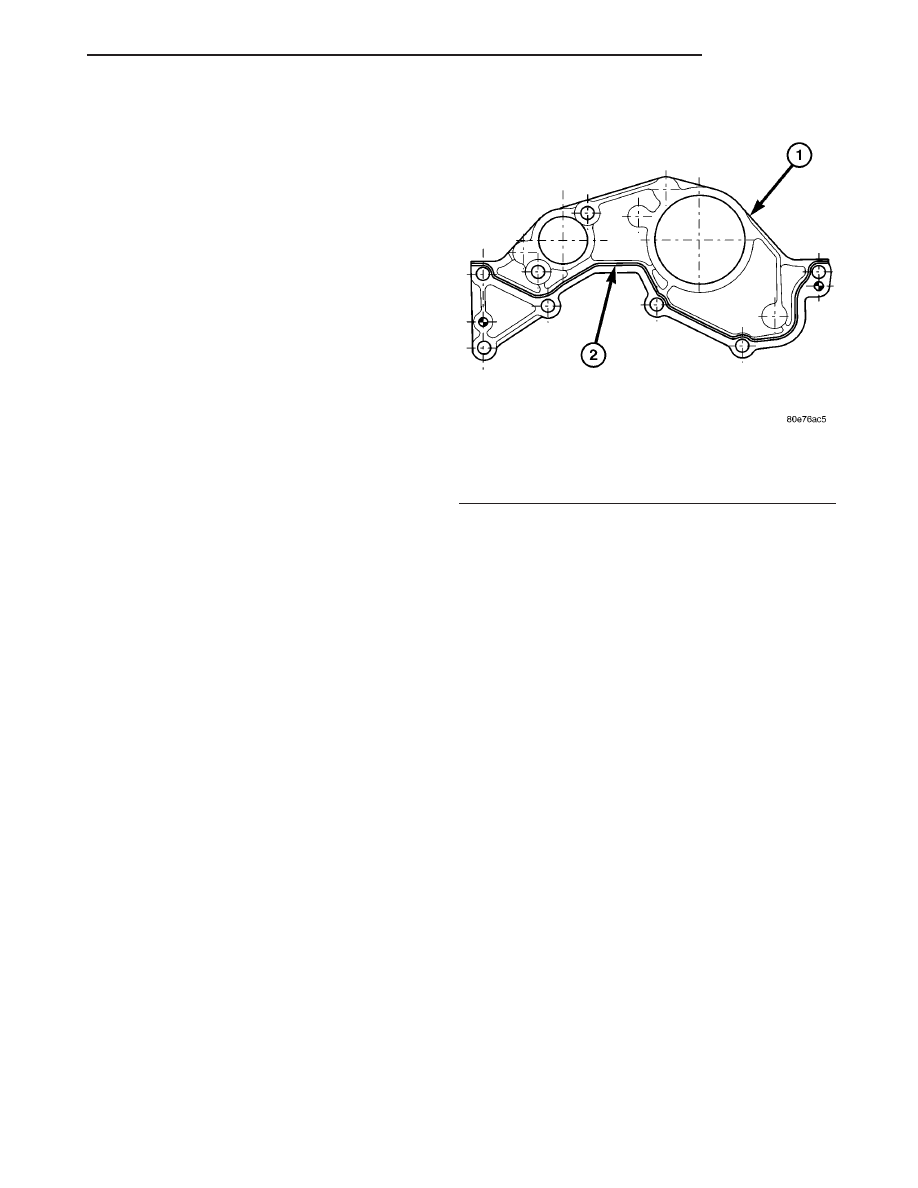

Fig. 15 Cylinder Head Cover Sealing Surface

1 - CYLINDER HEAD FRONT COVER
2 - SEALANT BEAD

PT

ENGINE

9 - 23

CYLINDER HEAD (Continued)
