8.6

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

268

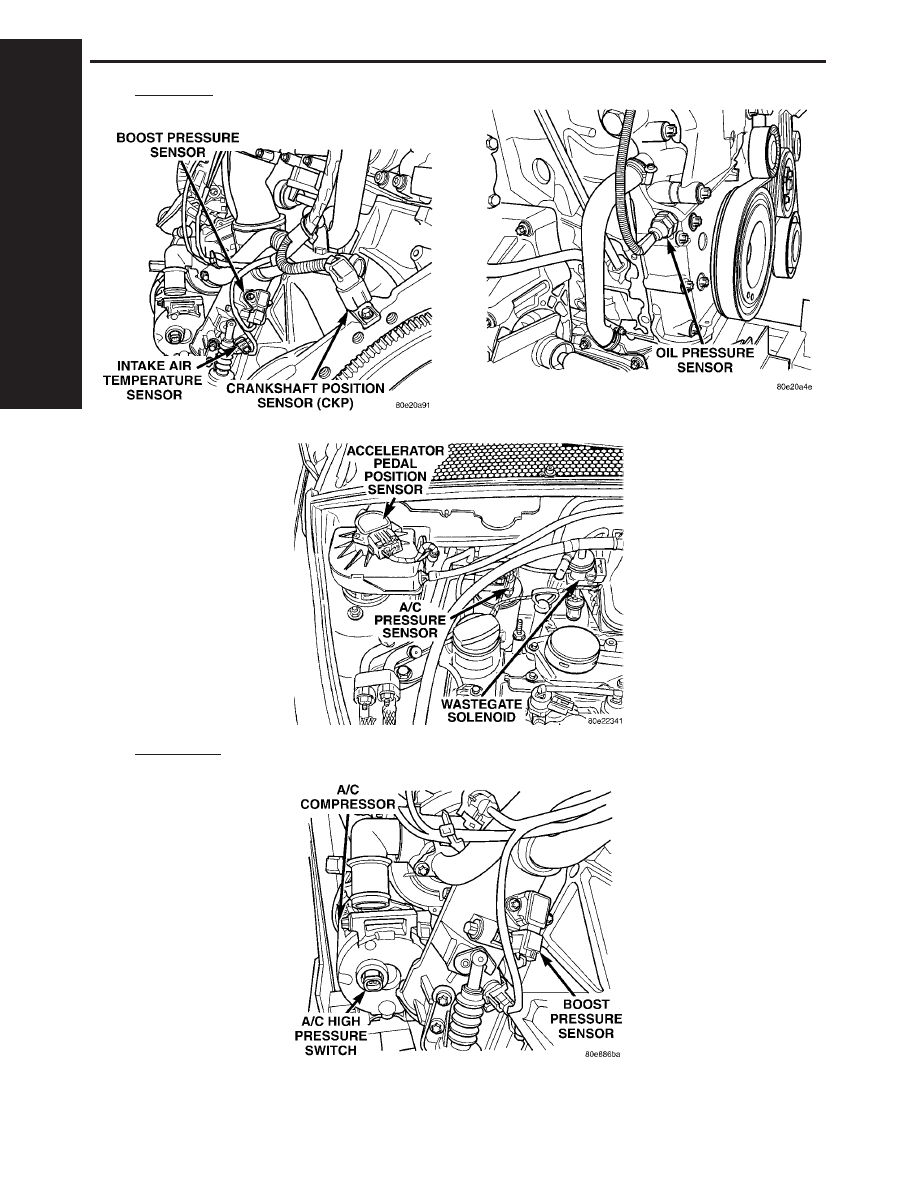

COMPONENT LOCATIONS

8.5

SENSORS (Continued)

9.0

CONNECTOR PINOUTS

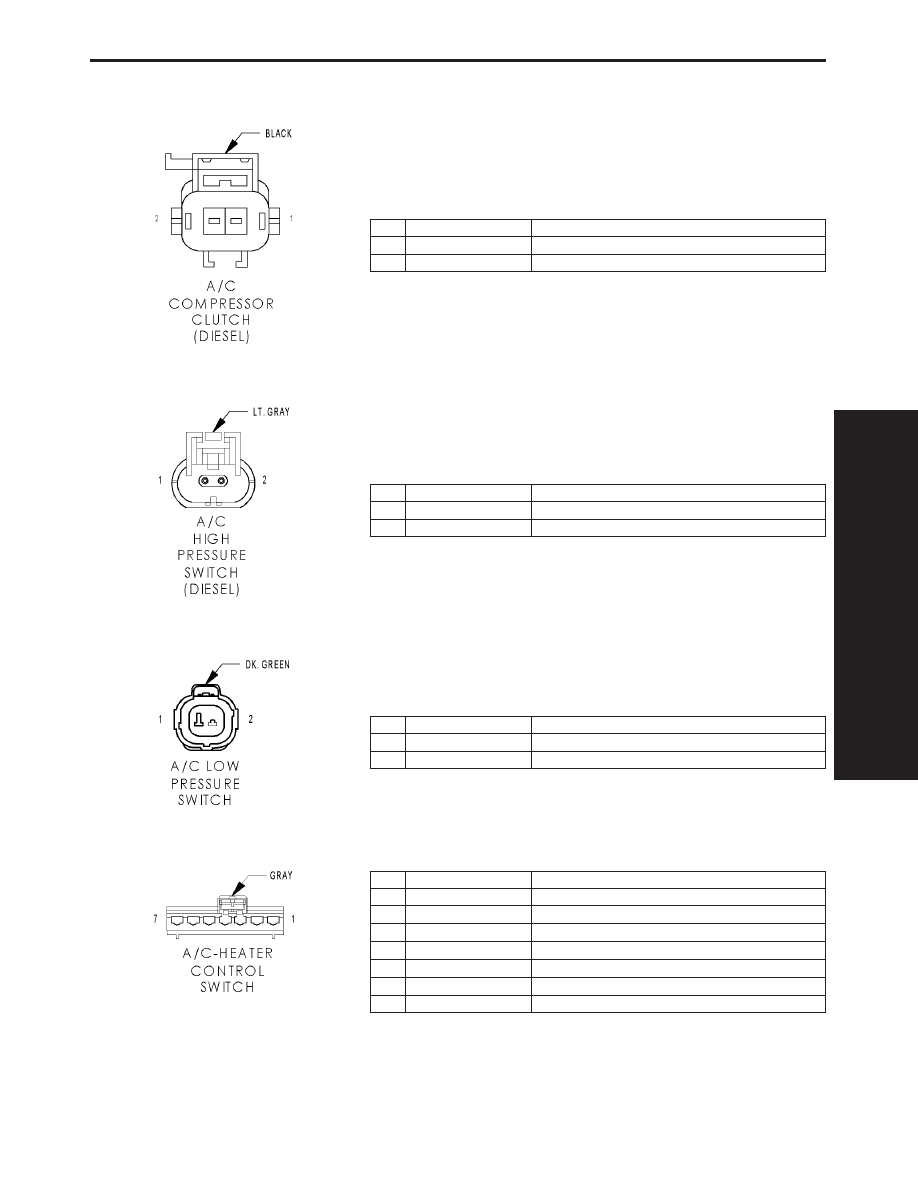

A/C COMPRESSOR CLUTCH (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 20BK

GROUND

A/C HIGH PRESSURE SWITCH (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 20VT/YL

A/C HIGH PRESSURE SIGNAL

2

C21 20LB/WT

A/C LOW PRESSURE SIGNAL

A/C LOW PRESSURE SWITCH - DK. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/OR

A/C LOW PRESSURE SIGNAL

2

C20 20BR

A/C REQUEST SIGNAL

A/C-HEATER CONTROL SWITCH - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z8 14BK/VT

GROUND

2

C7 14BK/TN

BLOWER MOTOR HIGH DRIVER

3

C6 18LB

BLOWER MOTOR M2 DRIVER

4

C5 18LG

BLOWER MOTOR M1 DRIVER

5

C4 18TN/BK

BLOWER MOTOR LOW DRIVER

6

C20 20BR

A/C REQUEST SIGNAL

7

E2 20OR

PANEL LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

269

CONNECTOR PINOUTS

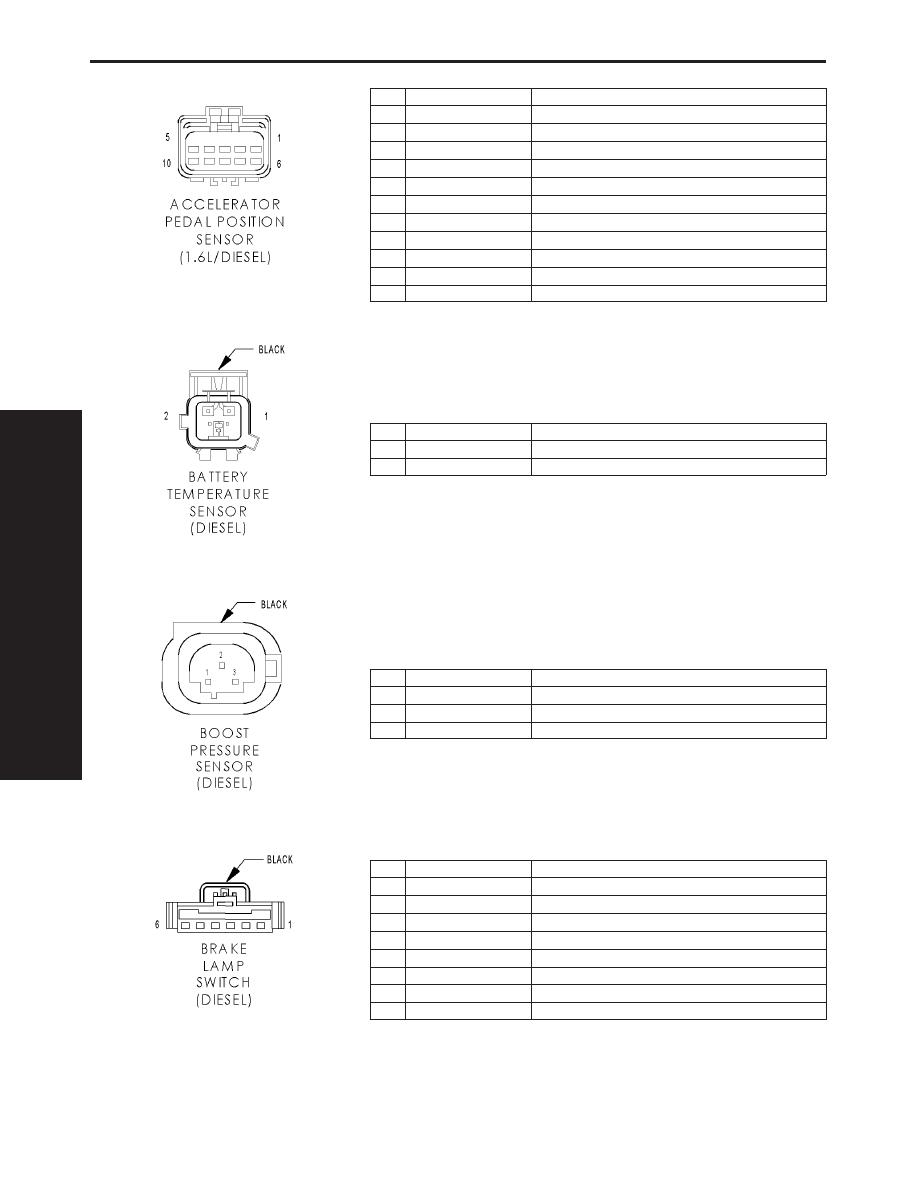

ACCELERATOR PEDAL POSITION SENSOR (1.6L/DIESEL) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1 GROUND

3

F858 20LG/PK

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5 VOLT SUPPLY

4

K80 20BK/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIGNAL

5

F859 20DG/PK (1.6L)

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5 VOLT SUPPLY

5

F859 20DG/PK (DIESEL)

SENSOR REFERENCE VOLTAGE A

6

-

-

7

-

-

8

K981 20BR/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 GROUND

9

-

-

10

K81 20DB/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIGNAL

BATTERY TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 20PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

2

K4 20BK/LB

SENSOR GROUND

BOOST PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K121 20BR/WT

SENSOR GROUND

2

K1 20BK/YL

BOOST PRESSURE SENSOR SIGNAL

3

K9 20RD/BK

SENSOR REFERENCE VOLTAGE B

BRAKE LAMP SWITCH (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

6

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

270

CONNECTOR PINOUTS

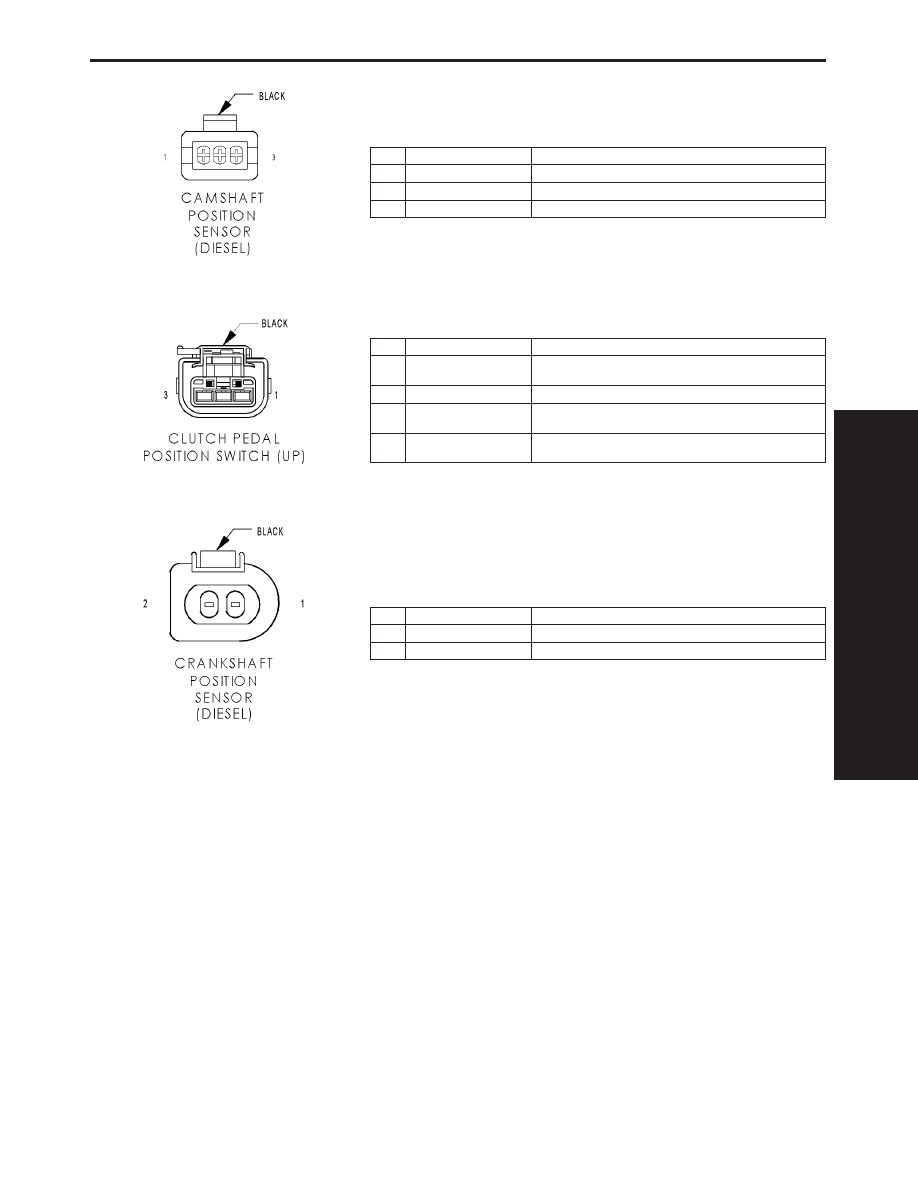

CAMSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BR/LG

CAMSHAFT POSITION SENSOR GROUND

2

K44 20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

CLUTCH PEDAL POSITION SWITCH (UP) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20LG/BK (1.6L/
DIESEL)

CLUTCH UPSTOP SWITCH SIGNAL

2

Z12 20BK/TN

GROUND

3

T141 18YL/RD (2.4L
TURBO)

CLUTCH INTERLOCK SWITCH SIGNAL

3

T141 20YL/RD (EXCEPT
2.4L TURBO)

CLUTCH INTERLOCK SWITCH SIGNAL

CRANKSHAFT POSITION SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20YL

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

2

K3 20BK

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

271

CONNECTOR PINOUTS
