Chrysler PT Cruiser. Manual - part 198





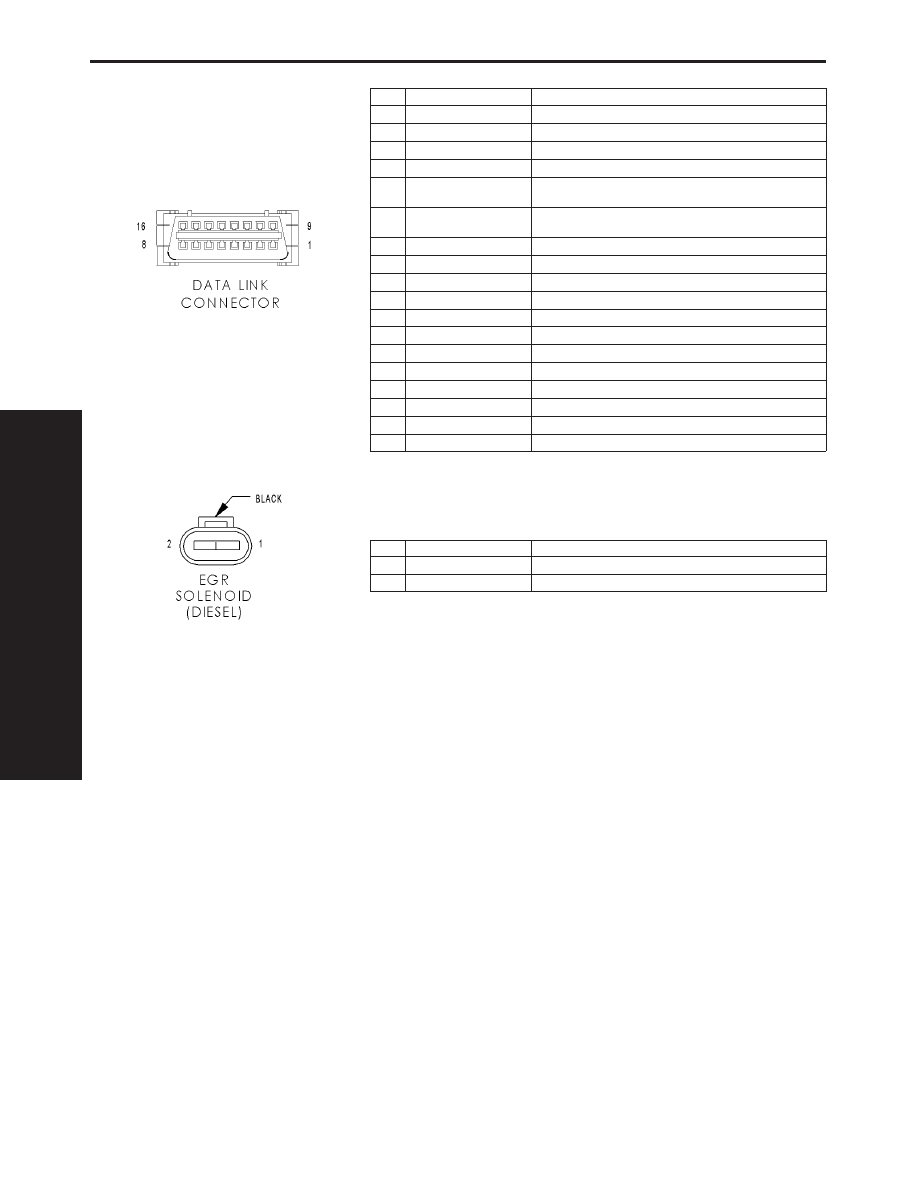

DATA LINK CONNECTOR - 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z12 20BK/TN

GROUND

5

Z12 18BK/TN (2.0L RHD
MTX)

GROUND

5

Z12 20BK/TN (EXCEPT
2.0L RHD MTX)

GROUND

6

-

-

7

D21 20PK (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20PK (GAS)

SCI TRANSMIT

8

-

-

9

D24 20WT/DG

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20LG (GAS)

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

EGR SOLENOID (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 20GY/YL

EGR SOLENOID CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

272

CONNECTOR PINOUTS

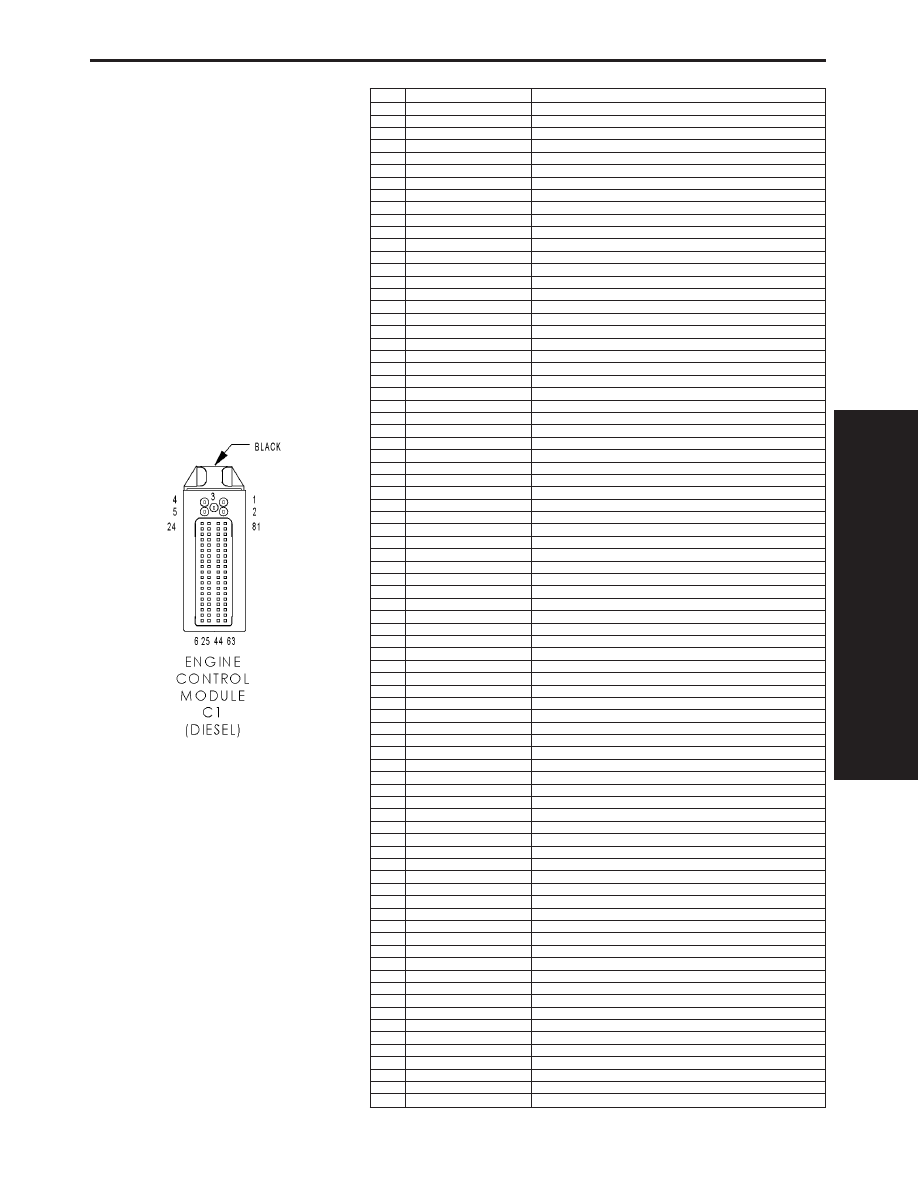

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 12BK/LG

GROUND

2

Z12 12BK/LG

GROUND

3

K20 12LB/WT

GENERATOR FIELD CONTROL

4

A142 12RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

5

A142 12RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

6

-

-

7

D25 20VT/YL

PCI BUS

8

K944 20BR/LG

CAMSHAFT POSITION SENSOR GROUND

9

K44 20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

10

-

-

11

K1 20BK/YL

BOOST PRESSURE SENSOR SIGNAL

12

K155 20YL/WT

MASS AIR FLOW SENSOR SIGNAL

13

N20 20LG/VT

FUEL PRESSURE SENSOR SIGNAL

14

K81 20LB/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIGNAL

15

K80 20BK/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIGNAL

16

N920 20BR/GY

FUEL PRESSURE SENSOR GROUND

17

K21 20YL/LG

AMBIENT AIR TEMPERATURE SENSOR SIGNAL

18

-

-

19

A14 18RD/LB

FUSED B(+)

20

Z11 20WT/BK

GROUND

21

K4 20BK/LB

SENSOR GROUND

22

F12 20LB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

K9 20RD/BK

SENSOR REFERENCE VOLTAGE B

24

K3 20BK

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

K118 20RD/YL

BATTERY TEMPERATURE SENSOR SIGNAL

33

-

-

34

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1 GROUND

35

F858 20LG/VT

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5 VOLT SUPPLY

36

-

-

37

-

-

38

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

39

-

-

40

K2 20LG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

41

K48 20LG/WT

INLET AIR TEMPERATURE SENSOR SIGNAL

42

Z31 20

GROUND (DRAIN)

43

K24 20YL

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

44

-

-

45

-

-

46

-

-

47

L50 18WT/LB

PRIMARY BRAKE SWITCH SIGNAL

48

K29 20WT/RD

SECONDARY BRAKE SWITCH SIGNAL

49

A41 18YL

FUSED IGNITION SWITCH OUTPUT (START)

50

F859 20LG/PK

SENSOR REFERENCE VOLTAGE A

51

-

-

52

K121 20BR/WT

SENSOR GROUND

53

-

-

54

K957 20BR

MASS AIR FLOW SENSOR GROUND

55

G7 20GY/WT

VEHICLE SPEED SENSOR SIGNAL

56

K981 20LG/BR

ACCELERATOR PEDAL POSITION SENSOR NO. 2 GROUND

57

-

-

58

N907 20BK/VT

VEHICLE SPEED SENSOR GROUND

59

K47 20LB

SWIRL SOLENOID CONTROL

60

Y99 20RD/LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

61

K51 20LB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

62

-

-

63

D21 20RD

SCI TRANSMIT (ECM)

64

-

-

65

-

-

66

-

-

67

-

-

68

-

-

69

C28 20LB/RD

A/C COMPRESSOR CLUTCH RELAY CONTROL

70

C24 20LB/PK

LOW SPEED RADIATOR FAN RELAY CONTROL

71

C27 20LB/BK

HIGH SPEED RADIATOR FAN RELAY CONTROL

72

K31 20BR/LB

FUEL PUMP RELAY CONTROL

73

-

-

74

K90 20YL/BK

STARTER MOTOR RELAY CONTROL

75

C41 20LG/LB

CABIN HEATER RELAY NO. 1 CONTROL

76

K137 20LB/GY

WASTEGATE SOLENOID CONTROL

77

K152 20WT

GLOW PLUG RELAY CONTROL

78

-

-

79

C42 20GY/LB

CABIN HEATER RELAY NO. 2 CONTROL

80

K46 20BK/WT

FUEL PRESSURE SOLENOID CONTROL

81

K46 20BK/WT

FUEL PRESSURE SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

273

CONNECTOR PINOUTS

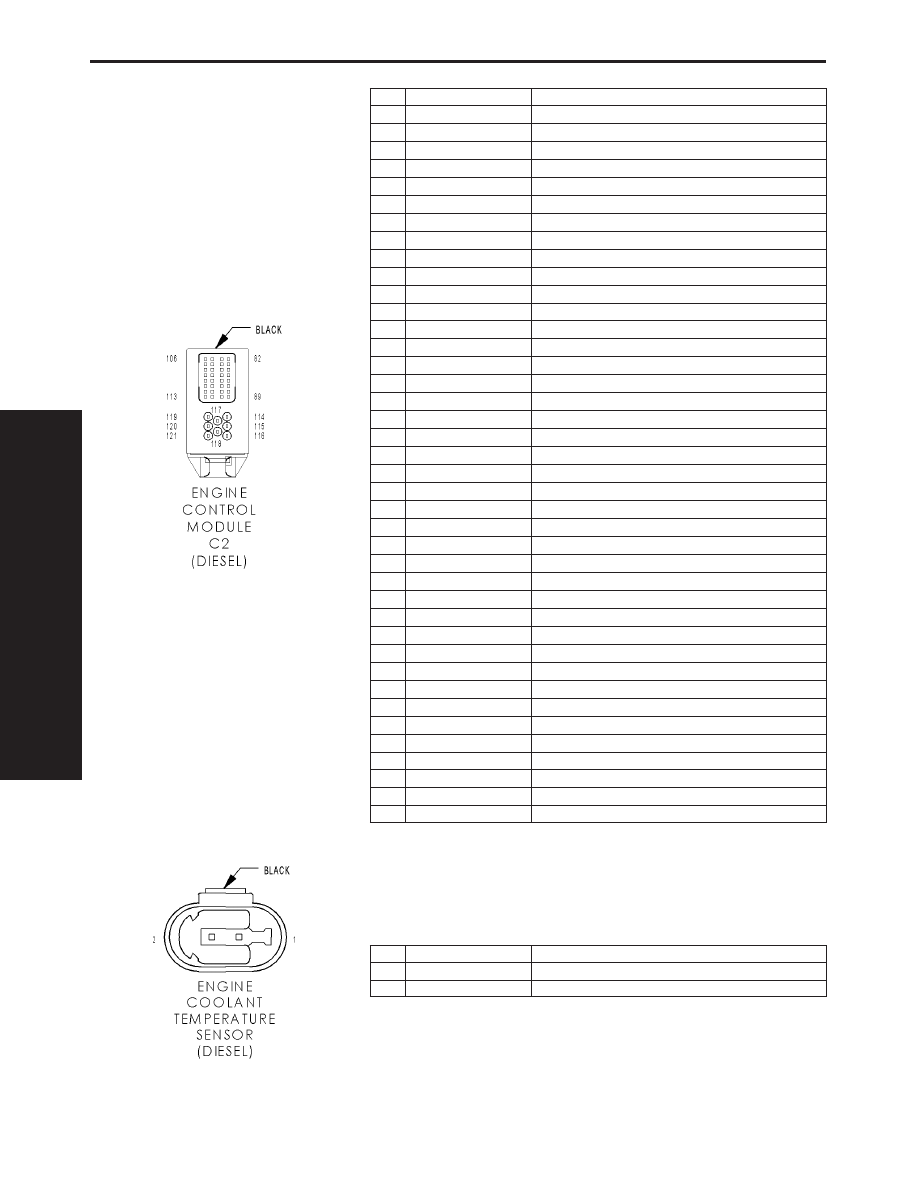

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

82

-

-

83

-

-

84

-

-

85

-

-

86

-

-

87

-

-

88

K35 20GY/YL

EGR SOLENOID CONTROL

89

K35 20GY/YL

EGR SOLENOID CONTROL

90

-

-

91

-

-

92

-

-

93

-

-

94

-

-

95

-

-

96

-

-

97

-

-

98

-

-

99

-

-

100

-

-

101

-

-

102

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

103

-

-

104

-

-

105

-

-

106

-

-

107

-

-

108

-

-

109

C22 20VT/YL

A/C HIGH PRESSURE SIGNAL

110

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

111

G6 20VT/LG

ENGINE OIL PRESSURE SWITCH SIGNAL

112

K119 20LG/BK

CLUTCH UPSTOP SWITCH SIGNAL

113

-

-

114

-

-

115

K14 12BK/YL

FUEL INJECTOR NO. 4 CONTROL

116

K63 12LB

COMMON INJECTOR DRIVER

117

-

-

118

K11 12BK/LB

FUEL INJECTOR NO. 1 CONTROL

119

K12 12BK/VT

FUEL INJECTOR NO. 2 CONTROL

120

K13 12BK/RD

FUEL INJECTOR NO. 3 CONTROL

121

-

-

ENGINE COOLANT TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K2 20LG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

274

CONNECTOR PINOUTS

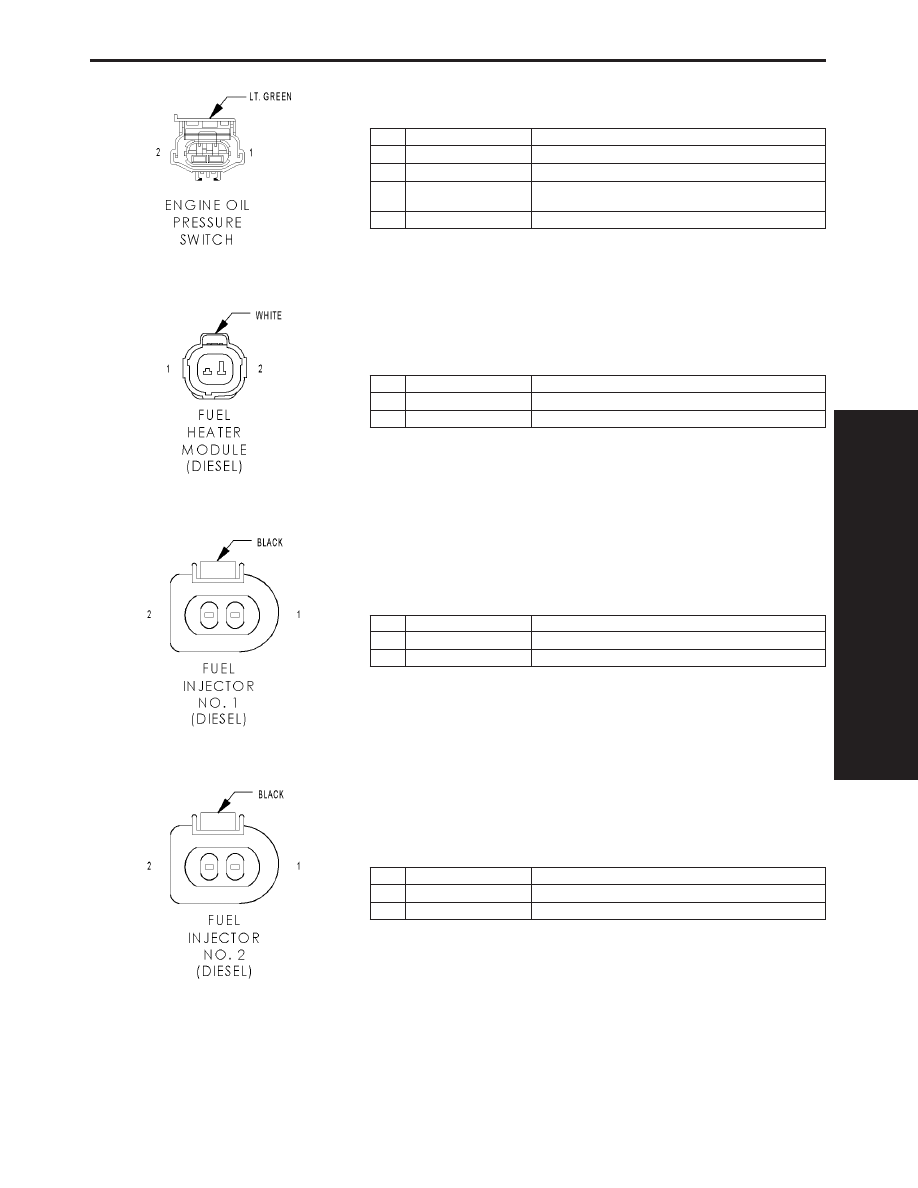

ENGINE OIL PRESSURE SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY (1.6L)

ENGINE OIL PRESSURE SWITCH SIGNAL

1

G6 20VT/LG (DIESEL)

ENGINE OIL PRESSURE SWITCH SIGNAL

1

G6 20GY (EXCEPT 1.6L/
DIESEL)

OIL PRESSURE SIGNAL

2

-

-

FUEL HEATER MODULE (DIESEL) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

2

-

-

FUEL INJECTOR NO. 1 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 12BK/LB

FUEL INJECTOR NO. 1 CONTROL

2

K63 12BK

COMMON INJECTOR DRIVER

FUEL INJECTOR NO. 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 12BK/VT

FUEL INJECTOR NO. 2 CONTROL

2

K63 12LB

COMMON INJECTOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

275

CONNECTOR PINOUTS
