(14) Place a piece of cardboard in front radiator

core, to keep from damaging the radiator (Fig. 22).

(15) Remove starter, and disconnect the solenoid

wire from starter (Fig. 23).

(16) Remove starter from vehicle (Fig. 24).

(17) Remove the starter dust shield from vehicle

(Fig. 25).

INSTALLATION

3.5L

(1) Install starter and shield to vehicle (Fig. 26).

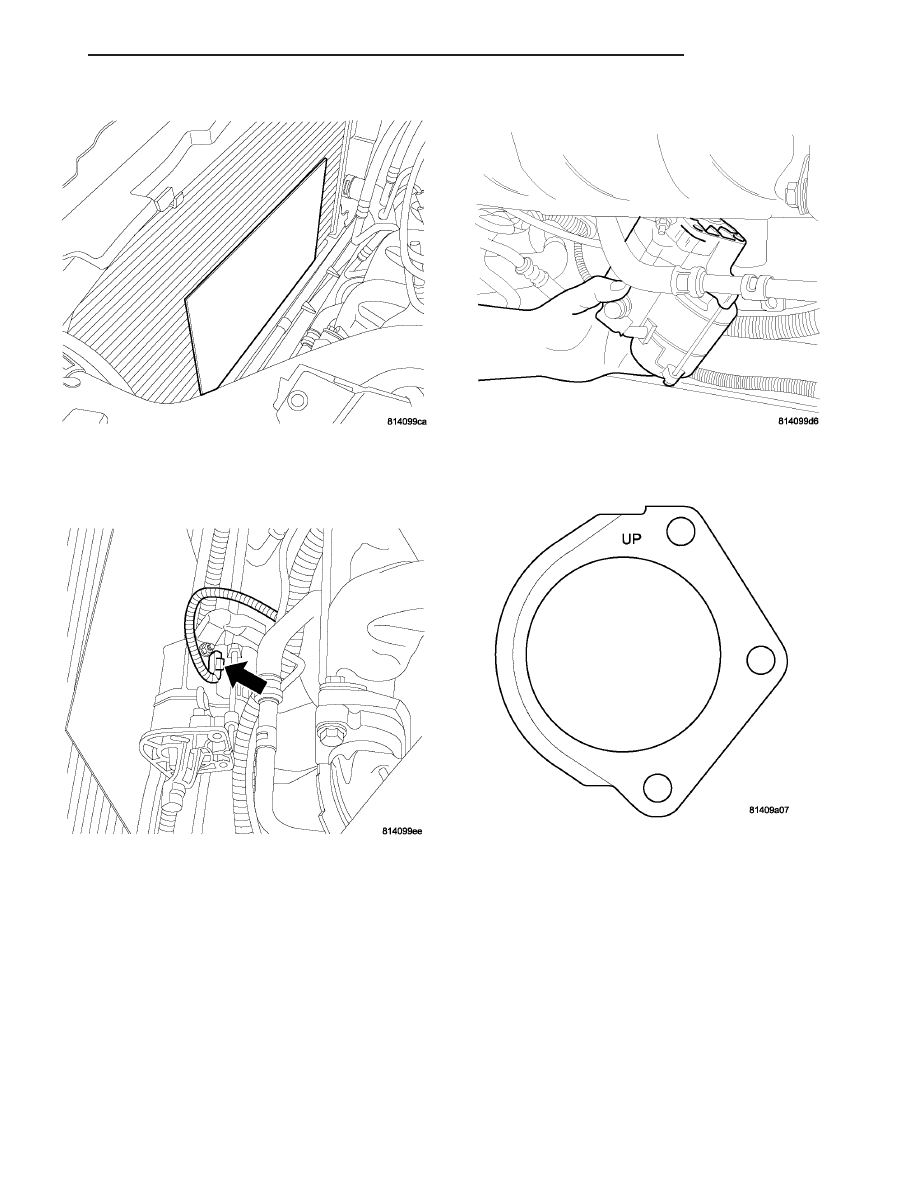

Fig. 22 CARDBOARD INSTALLED

Fig. 23 SOLENOID CONNECTOR

Fig. 24 REMOVE/INSTALL STARTER

Fig. 25 DUST SHIELD

CS

STARTING

8F - 33

STARTER MOTOR (Continued)

(2) Start the lower starter bolt (Fig. 12).
(3) Connect the solenoid connector to starter.
(4) Connect the positive battery cable to starter
(5) Relocate the front mount and bracket.

NOTE: The front mount has an alignment pin (Fig.
27), make sure that the mount and bracket line up
together. The alignment pin goes toward the front
of vehicle.

NOTE: Make sure that the wire harness is in front of
the front mount.

(6) Start the middle starter bolt
(7) Install the lower bracket bolt to engine block

(Fig. 11).

(8) Install the lower bracket bolt to transmission.

(9) Tighten both lower bracket bolts.
(10) Lower engine (Fig. 9).
(11) Install the lower front mount nut and tighten

(Fig. 8).

(12) install and tighten the middle starter bolt

(Fig. 7).

(13) Install and tighten the upper starter mount-

ing bolt (Fig. 6).

(14) Lower vehicle.
(15) Install the upper nut to the front mount and

tighten (Fig. 5).

(16) Install the coolant line clamp bolt (Fig. 4).
(17) Install the wiring harness clip to front mount.
(18) Install the radiator fan module (Fig. 3), (Refer

to

7

-

COOLING/ENGINE/RADIATOR

FAN

-

INSTALLATION).

(19) Relocate and install (Fig. 1) and (Fig. 2) the

upper radiator crossmember, (Refer to 23 - BODY/
EXTERIOR/RADIATOR CROSSMEMBER - INSTAL-
LATION).

(20) Connect the negative battery cable.

3.8L

(1) Place a piece of cardboard in front radiator

core, to keep from damaging the radiator (Fig. 28).

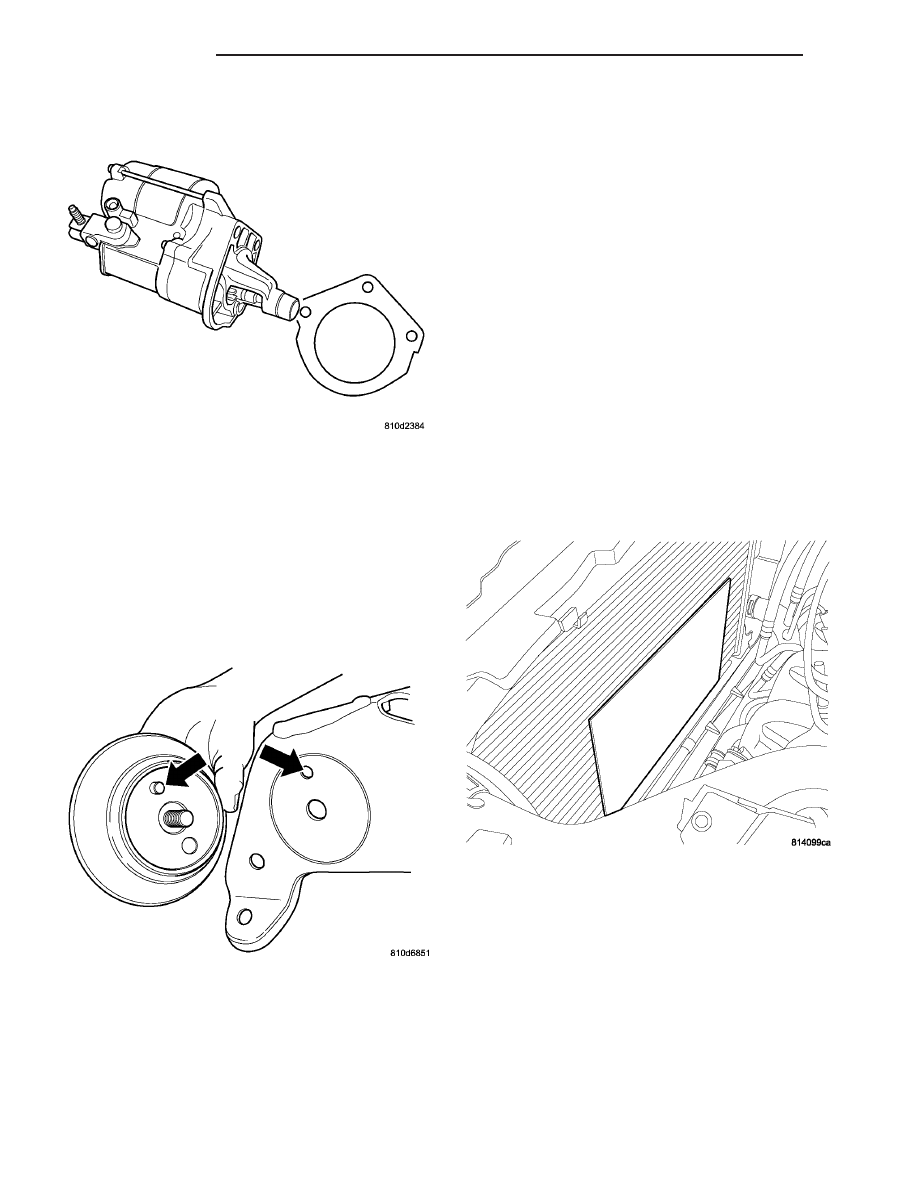

Fig. 26 STARTER AND SHIELD

Fig. 27 MOUNT ALIGNMENT PIN

Fig. 28 CARDBOARD INSTALLED

8F - 34

STARTING

CS

STARTER MOTOR (Continued)

(2) Place starter on lower crossmember (Fig. 29).

(3) Connect

the

starter

solenoid

connector

to

starter (Fig. 30).

(4) Install dust shield on nose of starter, make

sure of proper orientation (Fig. 31).

(5) Loose install the upper mounting bolt.
(6) Loose install the middle starter bolt (Fig. 32).

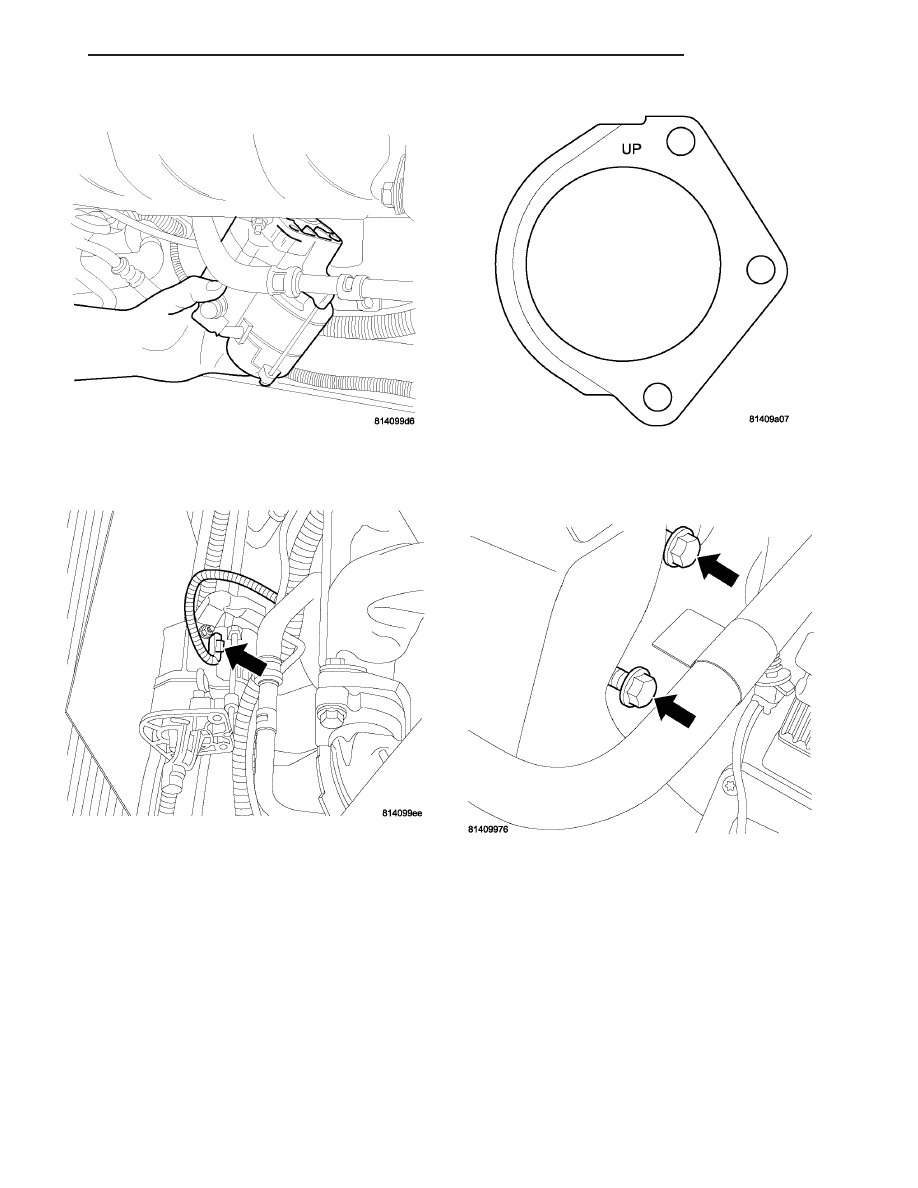

Fig. 29 REMOVE/INSTALL STARTER

Fig. 30 SOLENOID CONNECTOR

Fig. 31 DUST SHIELD

Fig. 32 STARTER UPPER & MIDDLE BOLT

CS

STARTING

8F - 35

STARTER MOTOR (Continued)

(7) Loose install the lower starter bolt (Fig. 33),

tighten 3 bolts to 47 N·m (35 ft. lbs.).

(8) Install oil cooler bracket bolt and tighten (Fig.

34).

(9) Install fan module.
(10) Install fan module clip (Fig. 35).

(11) Connect and lock electrical connectors to fans.
(12) Install wiring clips (Fig. 36).

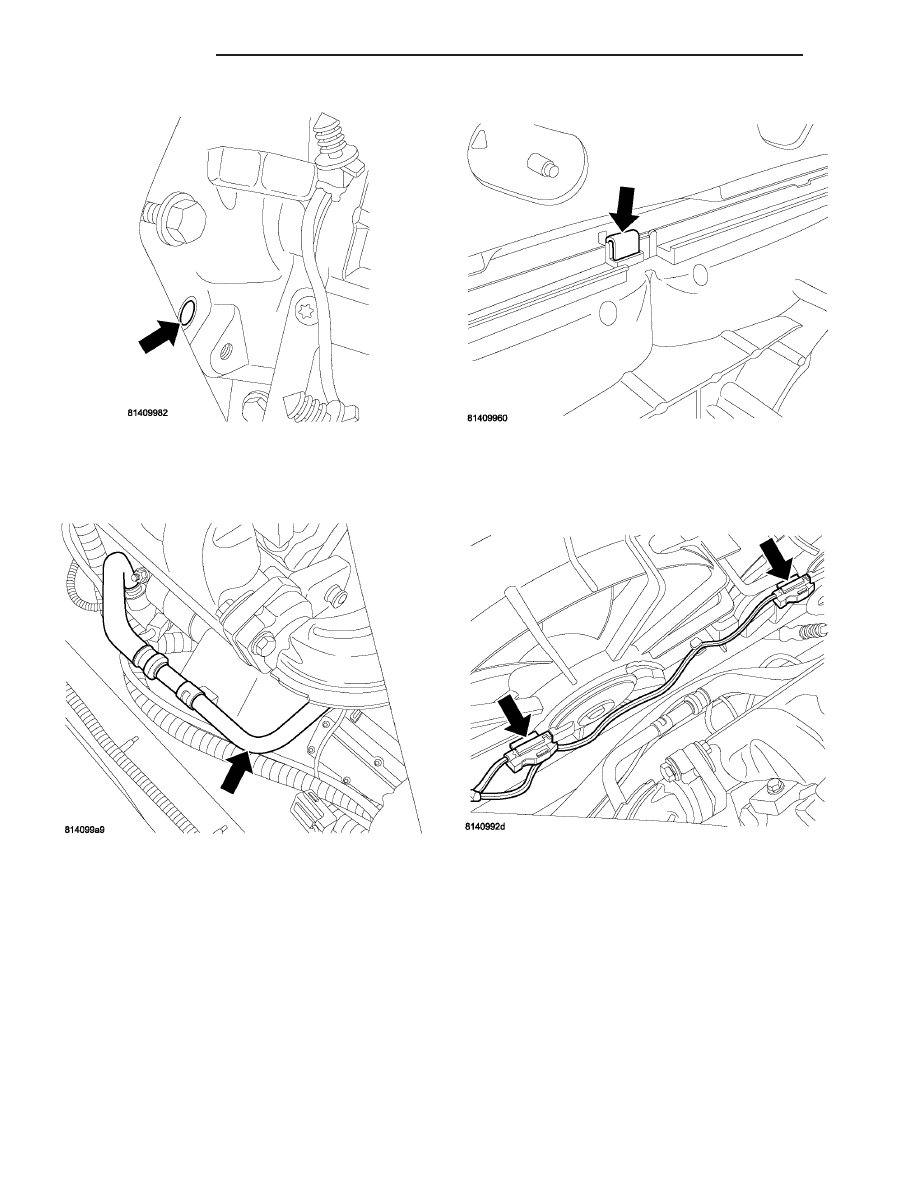

Fig. 33 LOWER BOLT REMOVED

Fig. 34 OIL COOLER LINE

Fig. 35 MODULE RETAINING CLIP

Fig. 36 FAN MODULE CONNECTORS
